XL-21 交流低压动力配电柜
额定电压
额定电流
购买数量
库存剩余：12台
专业顾问为您服务
产品概述
XL-21型交流低压动力配电柜适用于发电厂、变电站、工矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至4000A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。XL-21型低压动力配电柜符合IEC439《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》等标准。
安全可靠
具备完善的保护功能，包括过载保护、短路保护、漏电保护等，确保用电安全
模块化设计
采用标准化模块设计，安装维护便捷，扩展性强，可根据需求灵活配置
高效节能
采用低损耗元器件，降低能耗，提高电能利用率
智能监控
可选配智能监控系统，实现远程监测、故障诊断和自动化控制
优质材料
外壳采用优质冷轧钢板，防护等级高，抗腐蚀能力强，使用寿命长
美观大方
采用现代化设计，外观美观，适合各种安装环境
产品结构
XL-21型交流低压动力配电柜是由封闭式，外壳用钢板弯制而成，刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指示母线的电压。配电箱前面有门，门打开后，配电箱内全部设备露、便于检修维护。本配电箱均采用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。
- 母线系统：包括主母线和分支母线，采用矩形铜排，载流量大，温升低
- 开关设备：包括断路器、接触器、继电器等，用于控制和保护电路
- 保护装置：包括过载保护、短路保护、漏电保护等，确保用电安全
- 柜体：采用优质冷轧钢板焊接而成，具有良好的机械强度和防护性能
- 测量仪表：用于测量电压、电流、功率等电气参数
- 二次回路：用于控制、测量和保护
型号含义
X L - 21 - □
│ │ │ │
│ │ │ └── 方案号
│ │ └──────── 设计序号
│ └───────────────── 动力
└──────────────────── 控制箱
主要组成部分
| 组成部分 | 功能说明 |
|---|---|
| 柜体结构 | 采用优质冷轧钢板，结构坚固、尺寸标准化，便于运输和安装。 |
| 主母线 | 为系统提供稳定的主电源输入和输出，通常为铜排材质。 |
| 进线单元 | 负责将电力从电源引入到配电柜内。 |
| 出线单元 | 将电力从配电柜引出至负载或下级配电柜。 |
| 断路器单元 | 包括塑壳断路器（MCCB）、框架断路器（ACB）等，用于配电回路的保护和控制。 |
| 保护与控制回路 | 包括继电保护装置、电流互感器、电压互感器、指示灯、按钮、仪表等。 |
| 地线与接地系统 | 提供可靠的接地保护，保障操作和运行安全。 |
| 通风与散热系统 | 配备散热风扇或通风孔洞，确保柜内温度在合理范围内。 |
| 接线端子与配线 | 配有端子排、导线连接板等，便于配线和连接。 |
| 操作与指示机构 | 柜体设有操作把手、分合闸按钮、指示灯、仪表、远方操作接口等，便于运行监控与控制。 |
XL-21低压动力配电柜可与GGD低压配电柜、GCK低压抽屉柜、在线软启动器、低压变频器等产品配合使用，构建完整的配电与电机控制系统。例如，在工业生产中，XL-21低压动力配电柜作为主配电设备，可为多台在线软启动器和低压变频器提供稳定的电源，实现对各种生产设备的可靠控制。
产品规格
| 型号 | 额定电压(V) | 额定电流(A) | 额定短路开断电流(KA) | 额定短时耐受电流(1s)(KA) | 额定峰值耐受电流(KA) |
|---|---|---|---|---|---|
| XL-21-100 | 380 | 100 | 15 | 15 | 30 |
| XL-21-200 | 380 | 200 | 15 | 15 | 30 |
| XL-21-400 | 380 | 400 | 15 | 15 | 30 |
| XL-21-630 | 380 | 630 | 25 | 25 | 50 |
| XL-21-800 | 380 | 800 | 25 | 25 | 50 |
| XL-21-1000 | 380 | 1000 | 30 | 30 | 63 |
| XL-21-1250 | 380 | 1250 | 30 | 30 | 63 |
| XL-21-1600 | 380 | 1600 | 50 | 50 | 105 |
| XL-21-2000 | 380 | 2000 | 50 | 50 | 105 |
| XL-21-2500 | 380 | 2500 | 50 | 50 | 105 |
| XL-21-3200 | 380 | 3200 | 50 | 50 | 105 |
| XL-21-4000 | 380 | 4000 | 65 | 65 | 143 |
刀熔组合开关
| 型号 | 额定电流（A） | 熔体额定电流（A） | 备注 |
|---|---|---|---|
| HR3-400/34 | 400 | 150,200,250,300,350,400 | 装隔离刀片时无熔体 |
电流互感器
| 型号 | 额定电流（A） | 次级电流（A） | 备注 |
|---|---|---|---|
| LM-0.5 | 75、100、150、200、300、600 | 5 | 备注 |
熔断器
| 型号 | 熔断器 | 熔断体额定电流（A） | 备注 |
|---|---|---|---|
| RL1-15 | 15 | 2、4、5、6、10、15 | |
| RL1-60 | 60 | 20、25、30、35、40、50、60 | |
| RL1-100 | 100 | 30、40、50、60、80、100 | |
| RL1-200 | 200 | 80、100、120、150、200 | |
| RL1-400 | 400 | 150、200、250、300、350、400 |
交流接触器
| 型号 | 额定电流（A） | 吸引线圈电压（V） | 备注 |
|---|---|---|---|
| CJ10-10 | 10 | AC110/220/380 | |
| CJ10-20 | 20 | AC110/220/380 | |
| CJ10-40 | 40 | AC110/220/380 | |
| CJ10-80 | 80 | AC110/220/380 | |
| CJ10-150 | 150 | AC110/220/380 |
正常使用环境
1、周围空气温度不高于+40℃，不低于-5℃。24h以内的平均温度不得高于+35°C。
2、户内安装使用，使用地点的海拔高度不得超过2000m。
3、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。（例如+20℃时为90%）应考虑到由于温度变化可能会偶然产生凝露的影响。
4、设备安装时与垂直面的倾斜度不超过5°。
5、设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。
6、用户有特殊要求时与制造厂协商解决。
技术参数
| 参数名称 | 技术指标 |
|---|---|
| 额定电压 | AC 380V/220V |
| 额定频率 | 50Hz |
| 额定电流 | 100A-4000A |
| 额定短时耐受电流 | 15kA-65kA/1s |
| 额定峰值耐受电流 | 30kA-143kA |
| 防护等级 | IP30-IP54 |
| 操作方式 | 手动/电动 |
| 安装方式 | 户内落地式 |

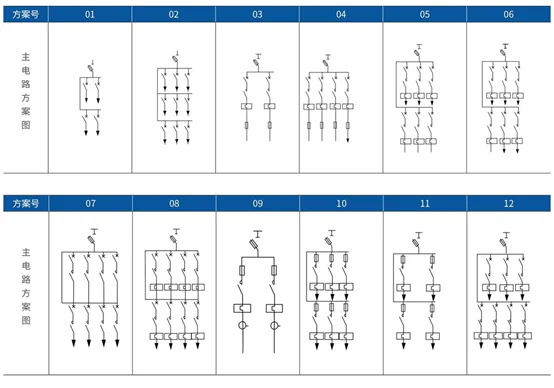

主回路方案图
订货须知
- 产品型号、规格和数量
- 额定电压、额定电流、短路耐受电流
- 操作方式（手动/电动）
- 防护等级要求
- 内部元件配置要求
- 特殊要求（如颜色、尺寸等）
- 交货期和交货地点
服务承诺
- 提供专业的技术咨询和方案设计
- 严格按照合同要求生产和交货
- 提供现场安装指导和调试服务
- 产品质量保证期为18个月
- 终身提供技术支持和维修服务
- 定期回访，了解产品使用情况
如果您对我们的产品有任何疑问或需求，请随时联系我们，我们将竭诚为您服务！
我们欢迎全球代理商、分销商、零售商以及其他合作伙伴加入我们，共同发展互利共赢的商业关系。我们的产品已经在许多国家和地区受到了客户的好评，我们期待进一步扩大我们的影响力。咨询热线：150-6499-9739 E-Mail:[email protected]
