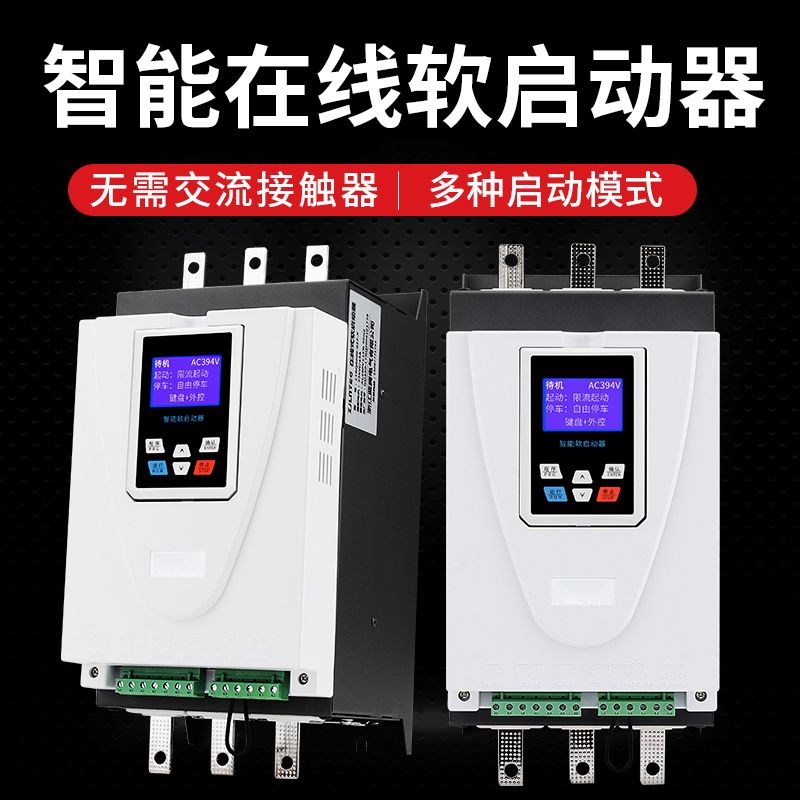

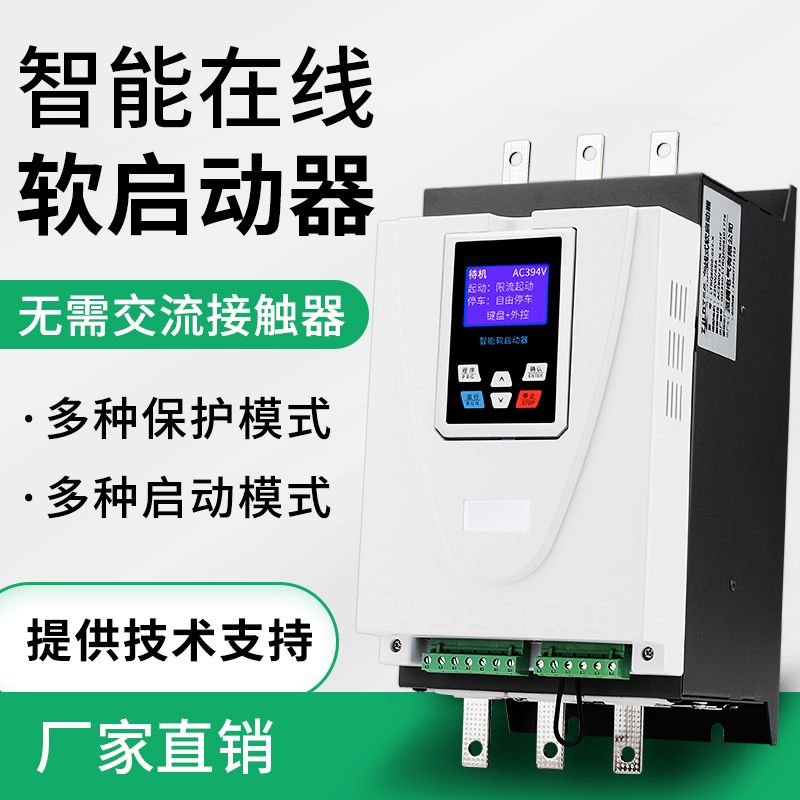

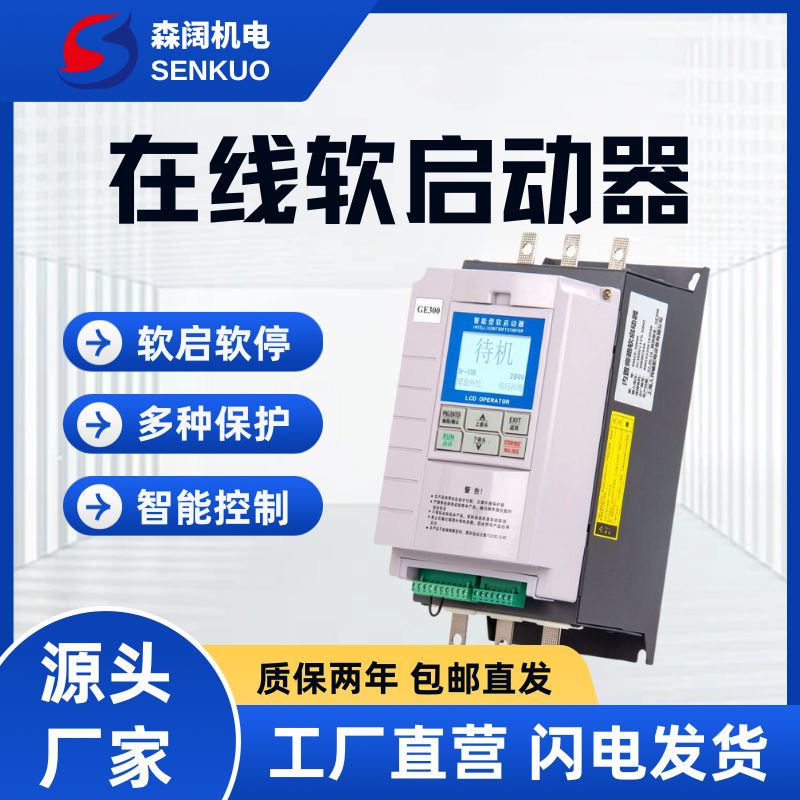

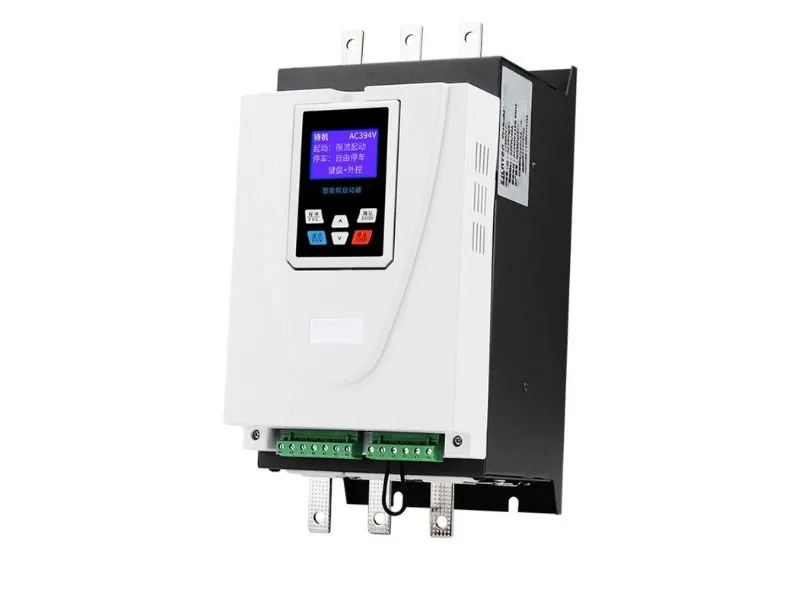

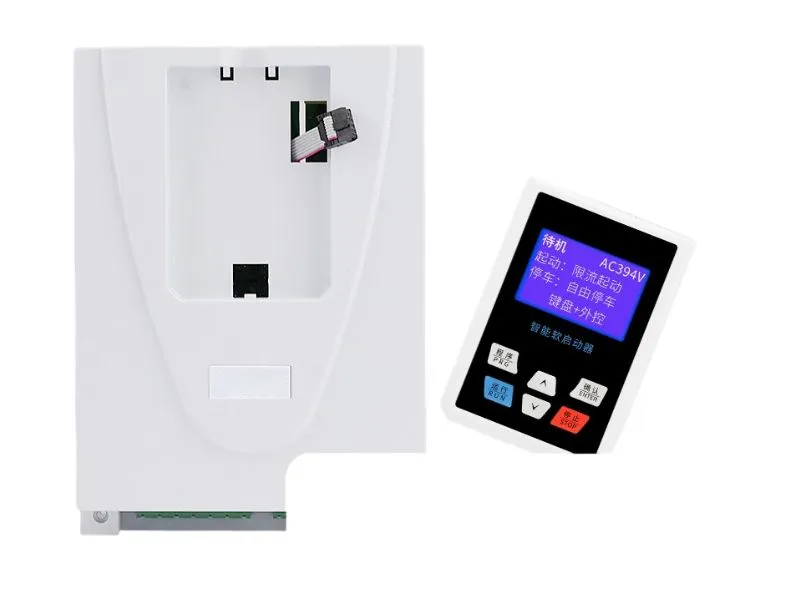

森阔GE300系列智能在线软启动器

工作原理

• 调压原理
  在线软启动器通常采用晶闸管（可控硅）作为功率控制元件。晶闸管具有可以控制其导通角的特性，通过改变晶闸管的导通角，就能够调节施加到电动机上的电压。在启动过程中，软启动器会逐渐增加输出电压，使电动机从较低的电压开始启动，避免了直接启动时的高电压冲击。
• 限流原理
  软启动器通过监测电动机的电流来实现限流功能。在启动时，它会限制电动机的启动电流在一个设定的范围内。当电流超过设定值时，软启动器会自动调整晶闸管的导通角，减小输出电压，从而降低电流。随着电动机转速的升高，电动机的反电动势逐渐增大，电流会逐渐减小，软启动器则会相应地逐渐增加输出电压，使电动机最终达到额定电压和额定转速运行。
• 控制原理
  软启动器内部有一个控制电路，它可以根据预设的参数和电动机的运行状态来控制晶闸管的导通角。控制电路通常会采用微处理器或专用的控制芯片，通过对各种传感器采集到的信号进行处理和分析，实现对电动机启动过程的精确控制。例如，根据电动机的负载情况、电源电压等因素，自动调整启动时间、限流值等参数，以确保电动机能够平稳、可靠地启动。

通过以上工作原理，在线软启动器能够实现对电动机的软启动，减少启动时的电流冲击和机械冲击，延长电动机和相关设备的使用寿命，同时也降低了对电网的影响。本产品可与低压配电柜、GCK低压抽屉柜等配电设备配合使用，构建完整的配电与电机控制系统。

应用领域

1. 工业制造业：广泛应用于风机、水泵、压缩机、搅拌机、输送带等各类工业设备的电机启动控制。在化工、钢铁、水泥、造纸等行业，智能旁路软启动器可有效应对复杂的负载工况，保障生产设备的稳定运行。
2. 建筑领域：用于建筑物的给排水系统、通风空调系统、电梯等设备的电机启动。其低电流启动特性可减少对建筑物电网的影响，确保电力供应的稳定性，同时降低设备维护成本。
3. 市政工程：在城市污水处理厂、自来水厂、泵站等市政设施中，智能旁路软启动器可实现大型水泵电机的平稳启动，提高市政设施的运行可靠性和效率，保障城市的正常运转。
4. 矿山行业：适用于矿山开采设备、通风设备、提升设备等电机的启动。面对矿山恶劣的工作环境和重载启动需求，软启动器的保护功能和精确控制能力发挥着重要作用，提高了矿山设备的安全性和运行稳定性。

GE300系列软起动器外围配件规格参数表

注：

1. 在线式软启动器不需要外接交流接触器
2. 一次线规格中“铜电缆线”简写为“铜线”，铝线规格单独标注。
3. 空开（MCCB）为配电断路器规格，旁路接触器需与软起动器型号匹配。

GE300系列在线式软启动器_智能电机启动专家_90-630KW全功率覆盖

一、GE300系列在线式软启动器核心定位与基础参数

在工业自动化领域，电机启动的稳定性直接决定生产效率与设备寿命。GE300系列在线式软启动器作为融合电力电子技术与微处理控制的核心设备，凭借全程无旁路接触器的在线运行设计，成为风机、水泵、空压机等负载的常用启动解决方案。该系列适配380V/690V电压系统与50/60Hz工频环境，功率覆盖90-630KW、电流范围180A-1260A，通过可控硅调压技术将启动电流精准控制在额定电流的1.5-4倍，有效缓解传统启动方式带来的电网冲击、机械磨损等行业痛点，充分发挥在线式软启动器的稳定启动优势。

二、在线式软启动器核心功能：启动、保护双重保障

1. 多模式启动与停止，适配全场景需求

GE300系列在线式软启动器的核心竞争力源于全场景适配的启动与保护功能。启动模式上，涵盖限流、斜坡、突跳+斜坡等6种常规模式，专属的摆动启动方式针对破碎机、振动筛等偏心负载适配性较好，可大幅降低启动冲击；停止控制支持自由停止、软停止（有效避免水泵水击效应）与直流快速制动，搭配带电正反转功能，显著简化系统布线。

2. 多重保护+工业级可靠性，运维更便捷

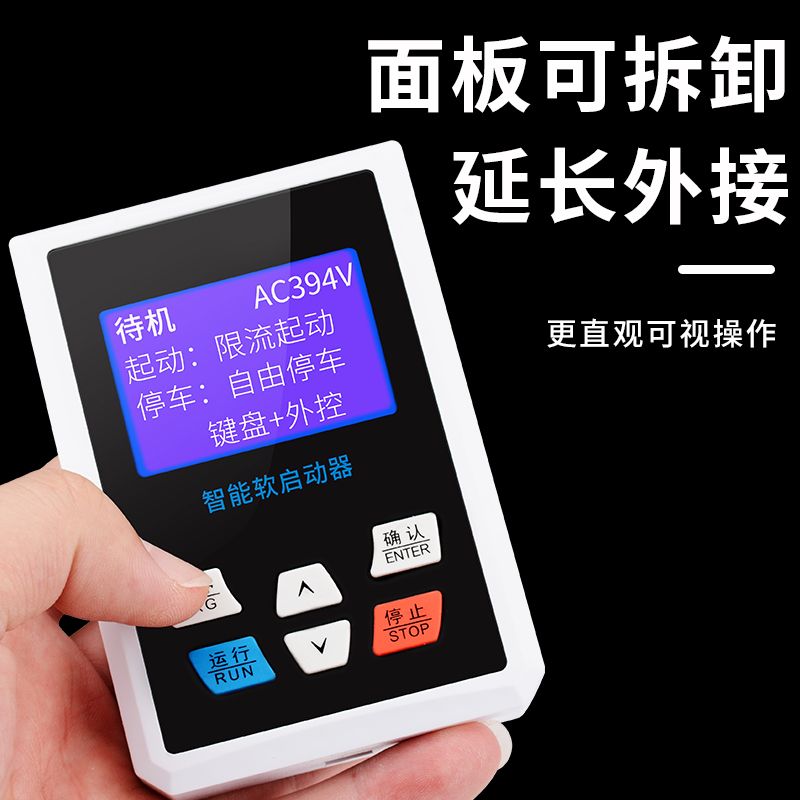

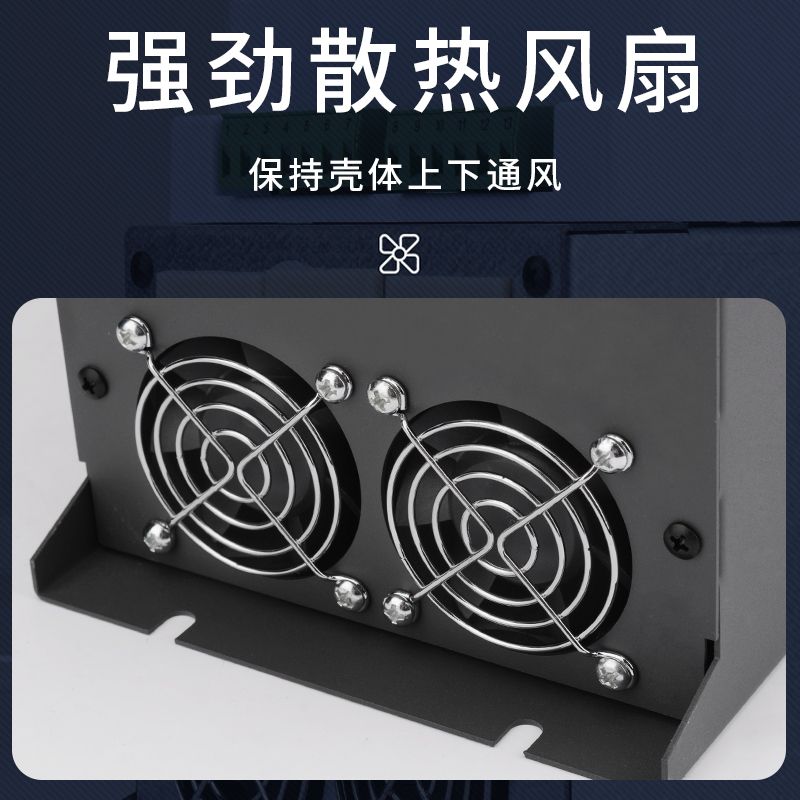

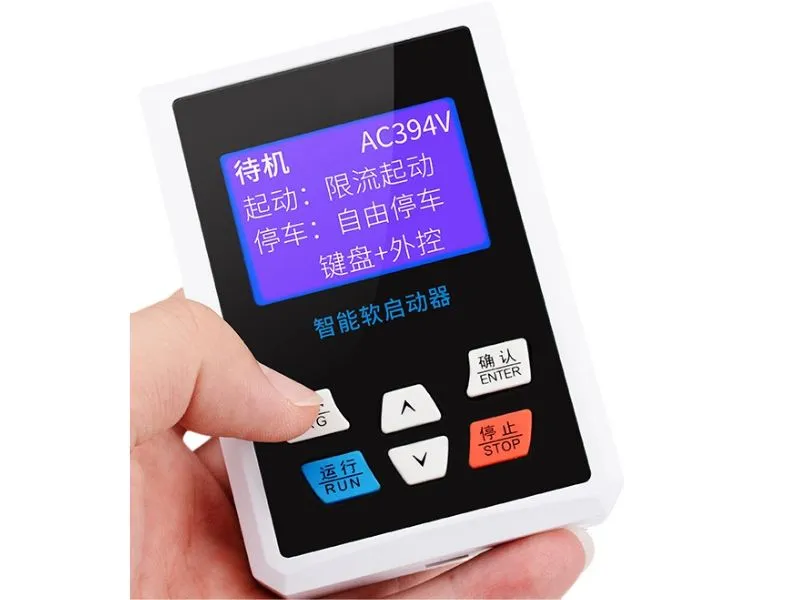

保护层面，GE300系列在线式软启动器构建九重安全防线，覆盖短路、过载、缺相、过压等多维度风险，其中热过载保护可根据负载特性自定义调整，过流保护精度达±5%。搭配大屏幕LCD液晶界面，实现三相电流实时可视化，支持中英文切换与电流精度独立校准，同时自动存储12条故障记录，附带时间与参数标识，提升故障排查效率。工业级可靠性是其鲜明标签，设备采用高性能微处理器，响应速度较普通机型提升30%，自然风冷设计适配IP20防护等级，可从容应对多尘工业环境；优化的晶闸管散热结构与专属控制算法，使其支持每小时20次以上频繁启停，可匹配流水线、输送设备等高频工况，满足工业场景对在线式软启动器的高耐用性需求。

三、适配性与应用：在线式软启动器多行业落地

1. 宽幅适配+智能互联，适配多元需求

GE300系列在线式软启动器适配性较强，电压适应范围达±15%，实际功率可按需设定，即便软启功率大于负载，通过电流校准仍能确保参数精准。智能互联能力突出，标配4-20mA模拟输出，可选配MODBUS RTU通讯接口，轻松接入PLC或SCADA系统实现远程监控，还提供扭矩（重载）与平滑（轻载节能）双驱动模式，满足不同负载对在线式软启动器的能效需求。凭借稳定性能，该系列已广泛应用于多行业关键场景：水务工程中，保障大型离心泵平稳启动，稳定管网压力；矿山冶金领域，以摆动启动适配皮带输送机、破碎机等重载设备，过载保护可靠稳定；建筑建材行业，为搅拌站电机、风机减少电网冲击，适配频繁启停需求；制造业中，通过智能调压为空压机、注塑机节能降耗，降低运营成本。

2. 科学选型与完善售后，保障稳定运行

选型方面，针对不同工况选择合适的在线式软启动器规格至关重要，可按负载类型合理配置：常规负载选标准规格，重载（启动时间10-20s）升容1级，超重载（＞20s）升容2级；高温或高海拔环境需按降容曲线调整，远程监控需求可加配通讯模块。作为通过ISO9001质量认证的成熟在线式软启动器产品，GE300系列提供18个月质保服务，支持定制化参数调试与技术培训。其不仅能减少企业配电增容投资，更可延长电机及关联设备寿命，在降本增效与安全保障之间实现良好平衡，是工业电机启动控制中备受认可的在线式软启动器方案。
