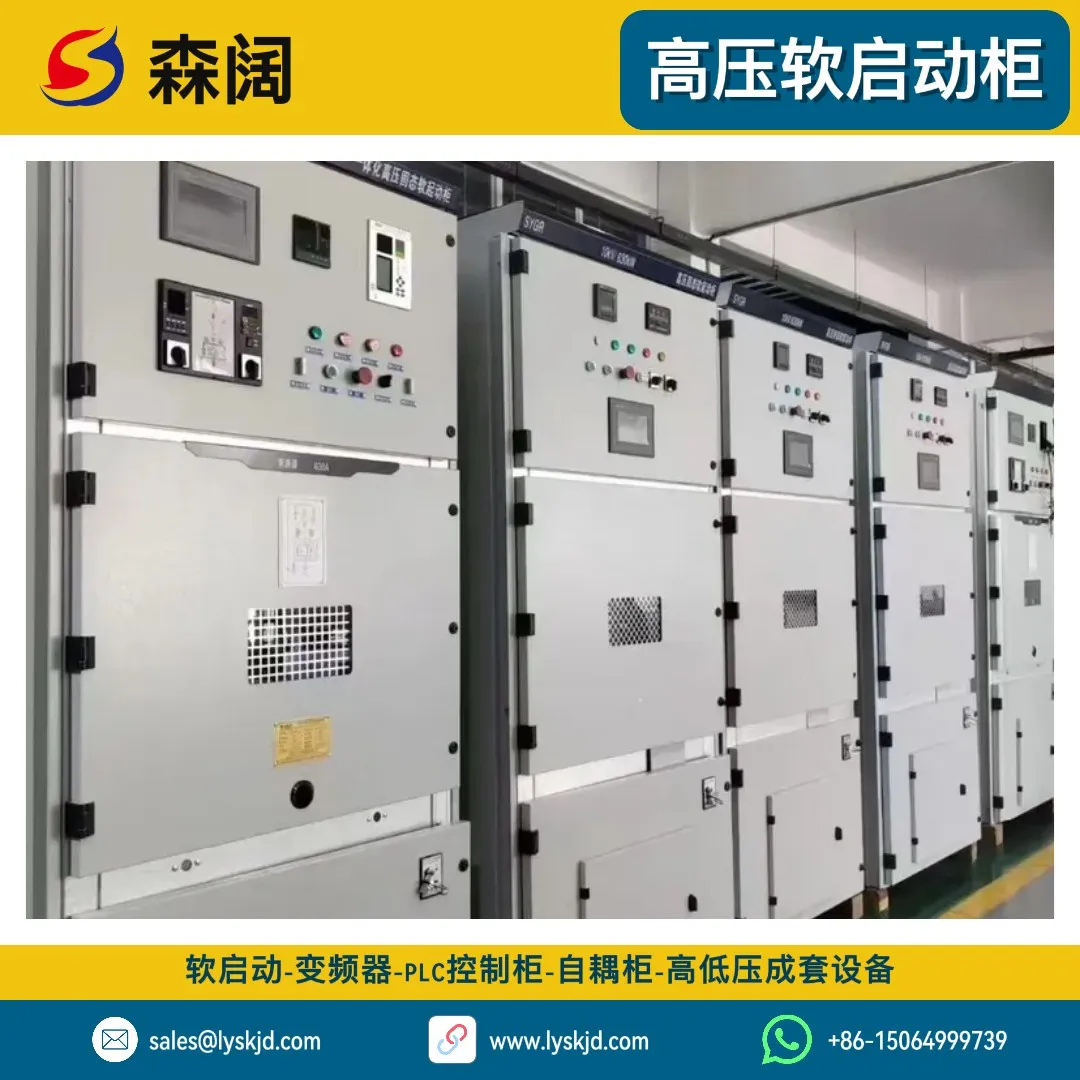

森阔SKR-HV系列高压固态软启动柜
(956 条评价)
¥50,000
起
¥80,000
起
节省
¥30000
库存充足
支持全国配送
额定电压
额定功率
防护等级
安装方式
购买数量
库存剩余：50台
专业顾问为您服务
产品概述
SKR-HV系列高压固态软启动柜是专为中大功率高压电机设计的新一代智能启动控制设备，采用先进的电力电子技术和微处理器控制系统，适用于3kV、6kV、10kV等高压电网环境。通过平滑调节电机端电压实现无级调速启动，有效降低启动电流至额定电流的1.5-4倍，大幅减少对电网的冲击和对机械设备的应力损伤，广泛应用于矿山、石化、水泥、冶金、市政供水等行业的重大装备配套。具备完善的保护功能、友好的操作界面和强大的通讯能力，是传统降压启动设备的理想替代方案。
超低启动电流
采用晶闸管相控技术，可将启动电流控制在额定电流的1.5-4倍范围内，相比直接启动降低70%以上，有效避免电网压降和变压器过载
平滑无级启动
通过连续调节导通角实现电压斜坡上升，转矩平滑递增，消除机械冲击，延长电机、联轴器和负载设备使用寿命30%以上
高可靠性设计
主回路采用进口大功率晶闸管组件，冗余度设计，内置均压/均流电路，配备光纤触发系统确保高绝缘和抗干扰能力，MTBF>50,000小时
智能保护功能
集成过载、短路、缺相、欠压、过压、堵转、三相不平衡、晶闸管过热等20+项保护功能，实时监测运行状态并记录故障波形
友好人机界面
7寸彩色触摸屏显示，中英文界面可选，实时显示电压、电流、功率、温度等参数，支持参数设置、故障查询、趋势曲线和历史数据导出
强大通讯能力
标配Modbus RTU接口，可选Profibus-DP、以太网、IEC61850等协议，支持DCS/PLC无缝对接，可实现远程监控、故障诊断和程序升级
产品结构

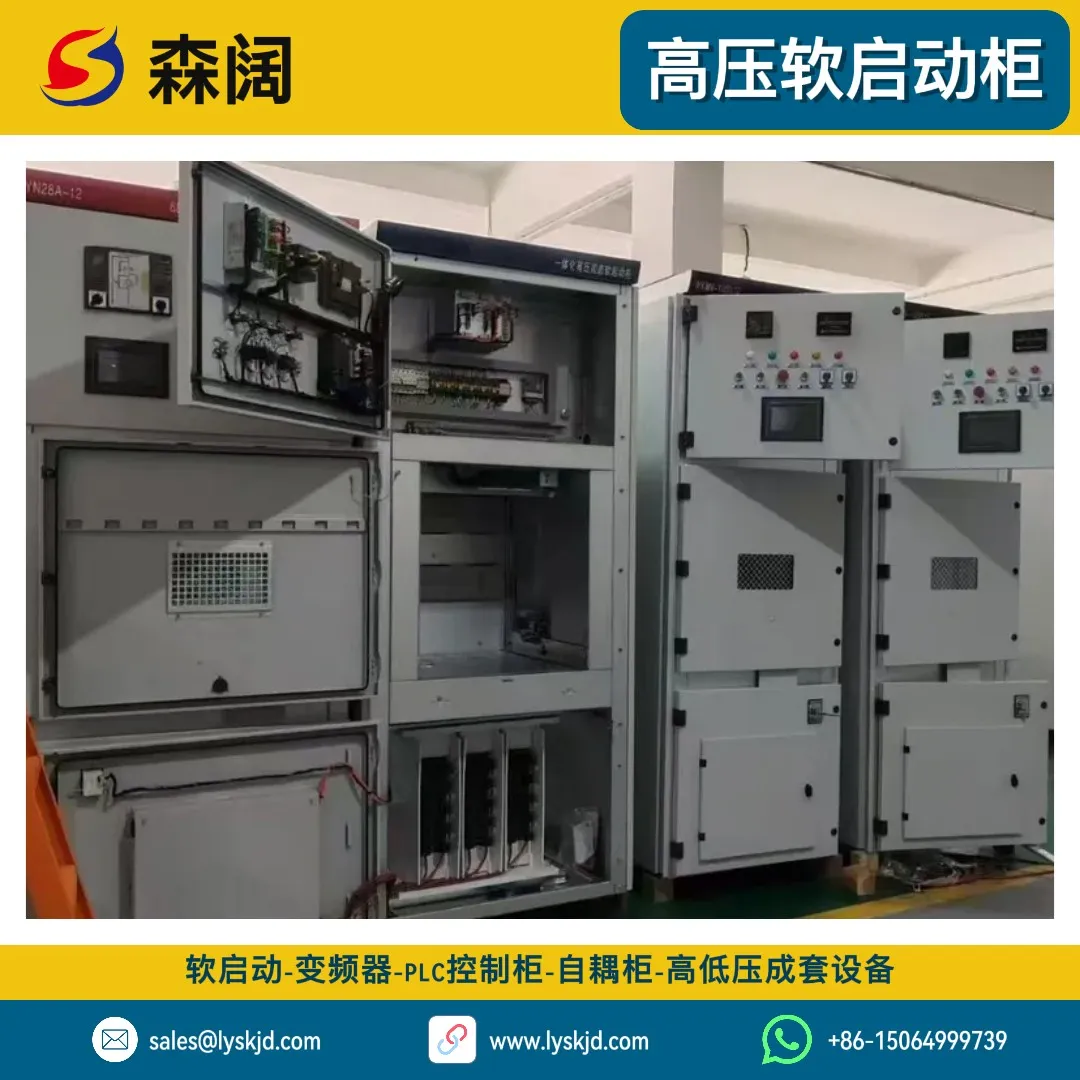

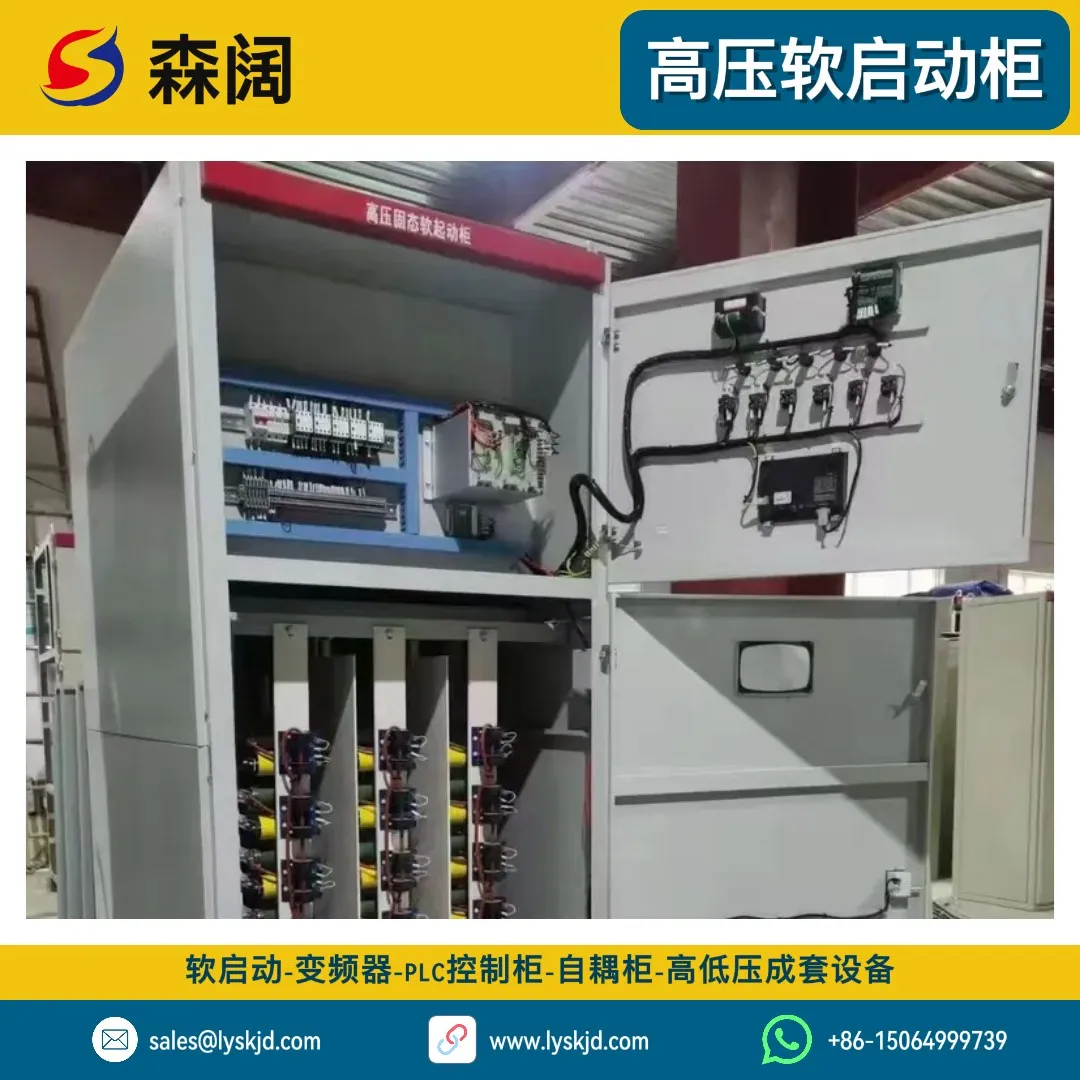

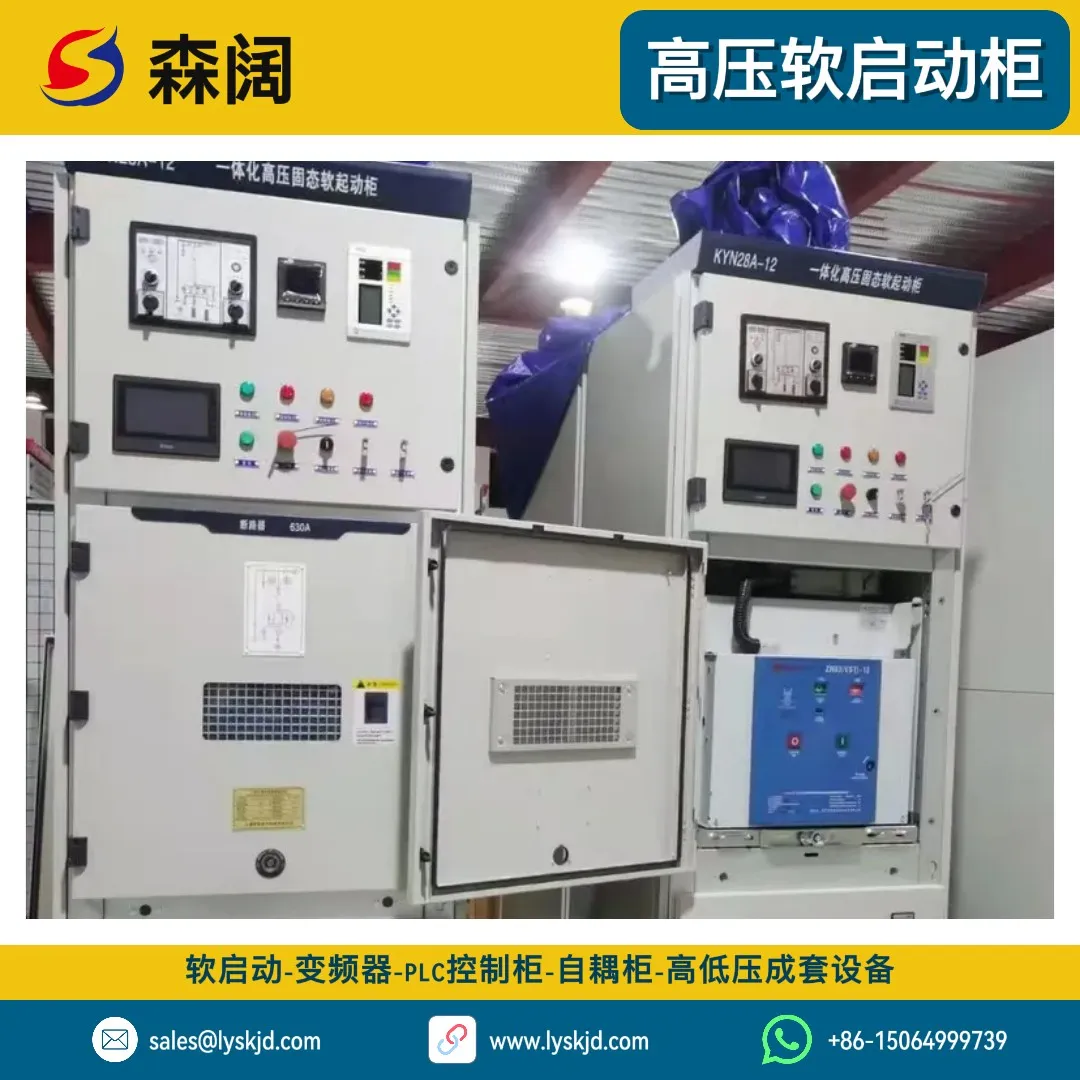

SKR-HV系列高压固态软启动柜采用一体化金属铠装结构设计，将高压开关、晶闸管阀组、控制系统、保护装置等高度集成在一个或多个标准柜体内。整体布局遵循"上进下出"或"下进上出"的接线原则，符合高压电气设备安全规范。核心部件包括：进线侧真空接触器（或断路器）、三相反并联晶闸管阀组（带RC吸收网络）、旁路真空接触器、高压熔断器、电压/电流互感器、主控板、散热风机、触摸屏HMI以及温控系统等。柜体采用2mm厚冷轧钢板折弯焊接而成，表面静电粉末喷涂防腐处理，前门设有观察窗可查看内部状态指示灯，侧面设压力释放通道以应对内部电弧故障。
- 晶闸管阀组：采用ABB/Infineon/西玛等品牌高压晶闸管，单管耐压等级≥8kV(3kV系统)、15kV(6kV系统)、25kV(10kV系统)，串联均压电阻+RC阻容吸收电路，光纤隔离触发确保安全可靠
- 真空接触器：选用西门子/ABB/施耐德等品牌6kV/10kV真空接触器作为进线开关和旁路开关，机械寿命≥100万次，电寿命≥25万次，分断能力强
- 控制系统：32位ARM+FPGA双核架构，采样速率达10kHz，控制精度±1%，支持恒流启动、电压斜坡、转矩控制、突跳启动等多种模式
- 散热系统：强制风冷设计，配置工业级轴流风机（冗余备份），进风口设防尘滤网，出风口温度超过75℃自动报警，85℃降容运行，95℃停机保护
- 测量与保护：高精度霍尔传感器采集三相电流/电压，实时计算有功/无功功率、功率因数、电能等参数，支持SOE事件顺序记录（最近100条）和故障录波功能
- 人机交互：7英寸TFT彩色触摸屏，分辨率800×480，支持U盘导入导出配置文件和固件升级，带权限管理（操作员/工程师/管理员三级密码）
SKR-HV系列高压固态软启动柜型号与技术参数
3kV 等级（中型）
| 型号 | 适用电机功率 | 额定电流 | 启动电流 | 柜体尺寸 (W×D×H mm) | 重量 | 冷却方式 |
|---|---|---|---|---|---|---|
| SKR-HV3/200 | 200kW | 55A | ≤165A | 1800×1200×2300 | 1800kg | 强迫风冷 |
| SKR-HV3/315 | 315kW | 85A | ≤255A | 2000×1400×2400 | 2200kg | 强迫风冷 |
| SKR-HV3/400 | 400kW | 110A | ≤330A | 2200×1600×2500 | 2600kg | 强迫风冷 |
| SKR-HV3/500 | 500kW | 135A | ≤405A | 2400×1600×2600 | 3000kg | 强迫风冷 |
| SKR-HV3/630 | 630kW | 170A | ≤510A | 2600×1800×2700 | 3500kg | 强迫风冷 |
| SKR-HV3/800 | 800kW | 215A | ≤645A | 2800×2000×2800 | 4200kg | 强迫风冷 |
6kV 等级（大型）
| 型号 | 适用电机功率 | 额定电流 | 启动电流 | 柜体尺寸 (W×D×H mm) | 重量 | 冷却方式 |
|---|---|---|---|---|---|---|
| SKR-HV6/315 | 315kW | 42A | ≤126A | 2000×1400×2400 | 2400kg | 强迫风冷 |
| SKR-HV6/400 | 400kW | 53A | ≤159A | 2200×1600×2500 | 2800kg | 强迫风冷 |
| SKR-HV6/500 | 500kW | 66A | ≤198A | 2400×1600×2600 | 3200kg | 强迫风冷 |
| SKR-HV6/630 | 630kW | 83A | ≤249A | 2600×1800×2700 | 3800kg | 强迫风冷 |
| SKR-HV6/800 | 800kW | 105A | ≤315A | 2800×2000×2800 | 4500kg | 强迫风冷 |
| SKR-HV6/1000 | 1000kW | 130A | ≤390A | 3000×2200×2900 | 5200kg | 强迫风冷 |
| SKR-HV6/1250 | 1250kW | 163A | ≤489A | 3200×2200×3000 | 6000kg | 强迫风冷 |
| SKR-HV6/1600 | 1600kW | 208A | ≤624A | 3400×2400×3100 | 7200kg | 强迫风冷 |
| SKR-HV6/2000 | 2000kW | 260A | ≤780A | 3600×2600×3200 | 8500kg | 强迫风冷 |
10kV 等级（特大型）
| 型号 | 适用电机功率 | 额定电流 | 启动电流 | 柜体尺寸 (W×D×H mm) | 重量 | 冷却方式 |
|---|---|---|---|---|---|---|
| SKR-HV10/500 | 500kW | 36A | ≤108A | 2400×1800×2700 | 3500kg | 强迫风冷 |
| SKR-HV10/630 | 630kW | 46A | ≤138A | 2600×2000×2800 | 4200kg | 强迫风冷 |
| SKR-HV10/800 | 800kW | 58A | ≤174A | 2800×2200** | 5000kg | 强迫风冷 |
| SKR-HV10/1000 | 1000kW | 72A | ≤216A | 3000×2200×3000 | 5800kg | 强迫风冷 |
| SKR-HV10/1250 | 1250kW | 90A | ≤270A | 3200×2400×3100 | 6800kg | 强迫风冷 |
| SKR-HV10/1600 | 1600kW | 115A | ≤345A | 3400×2600×3200 | 8000kg | 强迫风冷 |
| SKR-HV10/2000 | 2000kW | 144A | ≤432A | 3600×2800×3300 | 9500kg | 强迫风冷 |
| SKR-HV10/2500 | 2500kW | 180A | ≤540A | 3800×2800×3400 | 11000kg | 强迫风冷 |
| SKR-HV10/3200 | 3200kW | 230A | ≤690A | 4000×3000×3500 | 13000kg | 强迫风冷 |
*注：以上参数为标准配置参考值，具体以出厂检验报告为准。特殊定制规格请联系销售工程师。
核心技术指标详解
电气性能参数
| 参数名称 | 技术指标 | 说明 |
|---|---|---|
| 额定绝缘水平 | 1min工频耐压：3kV级≥7.2kV / 6kV级≥17kV / 10kV级≥28kV 雷电冲击耐压(峰值)：3kV级≥20kV / 6kV级≥40kV / 10kV级≥60kV | 符合GB/T 11022高压开关设备和控制设备通用技术条件 |
| 晶闸管参数 | 单管阻断电压：3kV系统≥6500V / 6kV系统≥13000V / 10kV系统≥21000V 通态平均电流：按额定电流1.5-2倍裕量选取 通态压降(VTM)：≤2.0V @ IT(AV) 关断时间(tq)：≤100μs | 采用ABB/英飞凌/西玛等一线品牌，确保高可靠性 |
| 均压系数 | 静态均压≥0.99，动态均压≥0.95 | 多只晶闸管串联时的电压分配均匀性 |
| 触发方式 | 光纤触发，脉冲宽度≥20μs，前沿陡度≥5A/μs | 高绝缘强度，抗电磁干扰能力强 |
| 控制电源 | AC 220V ±10% 或 DC 220V/110V | 功耗≤500VA，含UPS后备供电接口(选配) |
| 测量精度 | 电压±0.5%，电流±0.5%，功率±1.0% | 符合DL/T 634规约要求 |
保护功能一览
| 保护类型 | 动作阈值 | 动作时间 | 特点说明 |
|---|---|---|---|
| 过电流保护 | 1.2-5.0 Ie 可调 | 瞬动(≤10ms) / 定时限(0.1-60s) | 区分启动过程和运行状态，防误动 |
| 过载保护 | 1.05-1.5 Ie 可调 | 反时限特性(I²t) | 模拟电机热积累效应，保护绕组不过热 |
| 缺相保护 | 任一相电流<0.1Ie 或不平衡度>20% | ≤50ms | 快速检测电源缺失或断线 |
| 逆相序保护 | 相序错误 | 不允许启动 | 防止电机反转造成设备损坏 |
| 欠压保护 | <0.8 Ue 可调 | 延时0-10s | 避免低电压下强行启动损坏电机 |
| 过压保护 | >1.2 Ue 可调 | 瞬动或延时 | 防止电网浪涌或谐振过电压损害器件 |
| 晶闸管过热 | 散热器温度>85℃ | 降容运行；>95℃跳闸 | 内置PT100铂电阻测温 |
| 电机堵转 | 启动完成后电流>4Ie 且持续时间>5s | 跳闸 | 区分正常重载启动和真正的堵转故障 |
| 三相不平衡 | 负序分量>15% 正序分量 | 延时跳闸 | 检测不对称故障或单相接地 |
| 接地故障 | 零序电流>设定值(可选) | 瞬动或延时 | 需配合零序CT使用，适用于中性点不接地系统 |
| 旁路失败 | 旁路接触器未能在规定时间内合闸 | 跳闸并报警 | 防止晶闸管长时间满载运行过热 |
| 风机故障 | 风机停转或转速异常 | 报警→延时降容→跳闸 | N+1冗余设计，单台风机故障不影响短期运行 |
| 通讯中断 | 与上位机通讯丢失>5s | 保持当前状态或按预设策略动作 | 可选择’保持原状’/‘安全停车’/‘跳闸’三种模式 |
控制模式对比
| 启动模式 | 适用场景 | 优点 | 缺点 | 推荐指数 |
|---|---|---|---|---|
| 电压斜坡启动 | 风机、水泵、空压机等轻中载 | 实现简单，启动平滑 | 无法精确控制电流，低速转矩较小 | ⭐⭐⭐⭐ |
| 恒流启动(限流) | 大部分通用机械设备 | 电流可控，对电网友好 | 启动时间较长，转矩非线性 | ⭐⭐⭐⭐⭐ |
| 转矩控制启动 | 输送带、搅拌机、提升机 | 转矩线性增长，机械冲击最小 | 需要准确知道负载转矩特性，成本略高 | ⭐⭐⭐⭐ |
| 突跳启动 + 电压斜坡 | 破碎机、磨机、轧机等高静摩擦负载 | 克服静摩擦力矩，防止启动初期’卡死’ | 对机械有一定冲击，需谨慎设置突跳幅度和时间 | ⭐⭐⭐ |
| 泵控启动(专门优化) | 离心泵、轴流泵、混流泵 | 消除水锤效应，保护管道和阀门 | 仅适用于流体输送类负载 | ⭐⭐⭐⭐⭐ |
安装与接线指南
一次回路典型接线示意图
┌─────────────┐ ┌─────────────┐ ┌──────────────┐ ┌─────────────┐
│ 10kV/6kV │ │ 进线真空 │ │ 晶闸管阀组 │ │ 旁路真空 │
│ 电源母线 ├─────┤ 接触器QF1 ├─────┤ (SCR Valve) ├─────┤ 接触器KM2 │
└─────────────┘ └─────────────┘ └──────────────┘ └──────┬──────┘
│
┌──────▼──────┐
│ 三相异步 │
│ 电动机 M │
└──────────────┘
说明：启动过程中QF1闭合、KM2断开 → 电流经SCR阀组限流启动 → 达到全速后KM2闭合旁路 → SCR停止导通退出运行 → 电机由电网直接供电。
二次回路接口定义
| 端子编号 | 功能描述 | 信号类型 | 备注 |
|---|---|---|---|
| X1:1-2 | 远程启动命令 (常开接点) | DI | 无源干接点，闭合≥50ms有效 |
| X1:3-4 | 远程停止命令 (常闭接点) | DI | 无源干接点，断开即停车 |
| X1:5-6 | 急停按钮 (常闭接点) | DI | 必须串入硬接线安全回路 |
| X1:7-8 | 复位命令 (脉冲≥100ms) | DI | 故障清除后允许重新启动 |
| X2:1-2 | 运行状态输出 (常开) | DO | 容量AC 250V/5A |
| X2:3-4 | 故障状态输出 (常闭) | DO | 容量AC 250V/5A |
| X2:5-6 | 就绪状态输出 (常开) | DO | 表示控制器自检完成且无闭锁条件 |
| X3:1-2 | RS485 A/B | 通讯 | Modbus RTU, 默认波特率9600bps |
| X3:3-4 | 屏蔽地 | 接地 | 双绞屏蔽层单点接地 |
| X4:1-4 | 模拟量输出1 (0/4-20mA) | AO | 默认输出总电流，可编程 |
| X4:5-8 | 模拟量输出2 (0/4-20mA) | AO | 默认输出总有功功率，可编程 |
| PE | 保护接地 | — | 截面积≥6mm²黄绿双色线 |
安装注意事项
- 基础制作：混凝土基础高出地面≥100mm，预埋钢板或槽钢，表面水平误差<2mm/m
- 搬运吊装：使用叉车或吊车作业，受力点在柜体底座四角吊耳处，严禁倾斜超过15°
- 就位调整：柜体垂直度偏差<1.5mm/m，相邻柜体顶部水平误差<2mm
- 母线连接：主母排搭接面清洁涂电力复合脂，螺栓扭矩按规范(M12:31.4N·M, M16:78.5N·M)
- 电缆引入：高压电缆头制作严格按厂家工艺要求，半导电层剥切长度准确，应力锥安装到位
- 接地连接：柜体本体、门板、仪表框均需可靠接地，形成等电位联结
- 标识标牌：进出线相位色标(黄绿红)、操作按钮标签(中文+符号)、警示标志齐全醒目
选型计算示例
案例：某矿山水泵房6kV/1000kW离心泵软启动选型
已知条件：
- 电机铭牌：YKK5002-6，1000kW，6kV，118A，cosφ=0.87，η=95.8%
- 负载特性：离心泵（平方转矩负载）
- 电网条件：上级变压器容量16MVA，短路阻抗6%，其他负荷占60%
- 安装环境：井下中央泵房，海拔-450m（相当于海拔1550m），环境温度28℃
- 运行要求：每天启动2次，无需频繁启停
选型计算过程：
确定电压等级：电机额定电压6kV → 选择6kV系列软启动柜
电流匹配：
- 电机额定电流 Ie = 118A
- 软启动柜额定电流 Isc ≥ Ie × 1.2 = 118 × 1.2 = 141.6A
- 查型号表：SKR-HV6/1000 的额定电流为130A（略小）→ 改选 SKR-HV6/1250 (163A)
启动电流核算：
- 设定启动电流倍数 K = 2.5（中等偏小，兼顾电网承受能力）
- 启动电流 Istart = 163 × 2.5 = 407.5A
- 电网允许的最大启动电流 Imax = Ssc / (√3 × U) = (16MVA × 0.4) / (1.732 × 6kV) ≈ 615A
- 结论：407.5A < 615A ✅ 满足要求
启动转矩校核：
- 离心泵关闭阀门启动转矩 ≈ 30% Tn
- 软启动最低输出转矩 ≈ (K/Ue)² × Tn = (2.5/√3)² × Tn ≈ 0.83² × Tn = 69% Tn
- 结论：69% Tn > 30% Tn ✅ 能够顺利启动
海拔修正：
- 海拔1550m，查GB/T 11022规定需降容约5%
- 修正后实际容量 = 1250kW × (1 - 5%) = 1187.5kW > 1000kW ✅ 余量充足
最终选型结果：
| 项目 | 参数值 |
|---|---|
| 推荐型号 | SKR-HV6/1250 |
| 额定参数 | 1250kW / 6kV / 163A |
| 启动电流设定 | 2.5 Ie (≈408A) |
| 启动时间设定 | 15s (斜坡上升) |
| 控制模式 | 电压斜坡 + 泵控优化 |
| 柜体数量 | 1台 (单柜一体式) |
| 预估价格 | 约 ¥68,000 (含税运保费) |
| 交货周期 | 4-6周 (常规库存) / 8-10周 (定制配置) |
订货须知
标准供货范围
每套高压固态软启动柜包含以下内容（除非另有约定）：
| 序号 | 名称 | 规格/型号 | 数量 | 备注 |
|---|---|---|---|---|
| 1 | 主柜体 | 详见型号表 | 1台 | 含晶闸管阀组、接触器、互感器等 |
| 2 | 控制屏 | 7"触摸屏HMI | 1套 | 中英文界面切换 |
| 3 | 功率单元 | 晶闸管组件+驱动板 | 1套 | 含RC吸收网络 |
| 4 | 进线真空接触器 | 6kV/10kV级 | 1台 | 西门子/ABB/施耐德 |
| 5 | 旁路真空接触器 | 6kV/10kV级 | 1台 | 与进线同品牌同规格 |
| 6 | 高压熔断器 | XRNT型 | 3只 | 电动机保护专用 |
| 7 | 电压互感器 | JDZ(X)-6/10 | 3只 | 测量+保护双重用途 |
| 8 | 电流互感器 | LZZBJ-6/10 | 3只 | 0.2S/0.5级双绕组 |
| 9 | 避雷器 | HY5WS-?/?? | 3只 | 操作过电压保护 |
| 10 | 散热风机 | 工业轴流风机 | 4-6只 | N+1冗余配置 |
| 11 | 控制变压器 | BK-500VA | 1台 | AC380V/AC220V |
| 12 | 端子排 | UK/JUT组合 | 1套 | 二次接线用 |
| 13 | 随机附件 | 说明书、图纸、证书 | 1套 | 纸质+电子版各一份 |
| 14 | 备品备件 | 易损件包 | 1套 | 熔断器、风机等常用件 |
可选配置与增值服务
| 配置项 | 功能描述 | 价格区间 | 推荐场景 |
|---|---|---|---|
| PLC可编程逻辑控制 | 内置小型PLC实现复杂逻辑(如多台联锁、PID恒压等) | +¥8,000-15,000 | 泵站群控、生产线联动 |
| 以太网通讯卡 | Profinet/EtherNet/IP/Modbus TCP | +¥5,000-8,000 | 需要高速数据交换或远程IO |
| IEC61850协议栈 | 变电站自动化标准通讯 | +¥12,000-18,000 | 电力系统综保平台集成 |
| 电能质量分析仪 | 谐波分析、波形捕捉、SOE记录 | +¥6,000-10,000 | 电能质量管理要求高的场合 |
| UPS不间断电源 | DC220V或AC220V后备电源，续航≥30分钟 | +¥3,000-6,000 | 重要负荷不允许意外停机 |
| 红外测温窗口 | 柜门开窗可在外部用红外热像仪检测内部发热点 | +¥800-1,500 | 定期巡检不便开柜的场景 |
| 局部放电在线监测 | UHF传感器+局放仪，实时评估绝缘状态 | +¥15,000-25,000 | 20年以上老旧设备预防性维护 |
| 视频监控摄像头 | 内置高清摄像头支持手机APP远程查看 | +¥2,000-3,000 | 无人值守泵站/变电站 |
| 环境监控系统 | 温湿度、漏水、烟感、门禁一体机 | +¥3,000-5,000 | 智慧机房建设需求 |
| 现场调试服务 | 工程师上门安装指导、参数整定、联调试验 | +¥3,000-5,000/人天 | 用户缺乏高压电气经验 |
| 年度维保合同 | 季度巡检+年度检修+应急抢修+备件优惠 | 设备价款的3%-5%/年 | 保障长期稳定运行 |
交货期与付款方式
| 项目 | 条款内容 |
|---|---|
| 标准交货期 | 常规型号4-6周，特殊定制8-12周 |
| 包装运输 | 木箱+防潮膜+充气袋，国内陆运/海运均可，运费到付 |
| 付款方式 | 合同签订付30%预付款，发货前付60%进度款，验收合格后付10%质保金 |
| 质保期限 | 主机18个月免费保修（易损件除外），终身提供技术支持 |
| 培训安排 | 免费提供1-2天现场操作培训（含原理讲解、实操演练、常见故障排除） |
与其他产品的协同应用
SKR-HV系列高压固态软启动柜可与本公司其他产品形成完整的高低压配电与传动解决方案：
- 低压配电系统：可与GGD低压配电柜或GCK低压抽屉柜组成完整的车间级供配电系统
- 低压软启动需求：中小功率电机(≤630kW/380V)可选用在线软启动柜或在线软启动器
- 变频调速需求：需要无级调速或能量回馈的应用，推荐SK600高性能变频器
- 紧凑空间安装：空间受限场合可考虑背负式变频器
- 成套开关设备：高压进线侧可搭配GCS交流低压抽出式开关柜或XL21动力配电箱实现高低压一体化集成
