产品概述
SKB系列背负式变频器是专为空间受限场合设计的紧凑型高性能矢量控制设备，采用一体化设计可直接安装在电机或机械设备上，支持异步电机与永磁同步电机驱动。具备体积小、重量轻、防护等级高、安装灵活等特点，广泛应用于纺织、食品、包装、印刷等行业的自动化生产线。采用先进的无速度传感器矢量控制算法（SVC），提供优异的低速转矩性能和动态响应能力。
紧凑设计
体积仅为传统变频器的40%，重量减轻50%，可直接安装在电机上节省空间
高防护等级
IP65防护等级，防尘防水，适应恶劣工业环境，无需额外防护箱体
高效散热

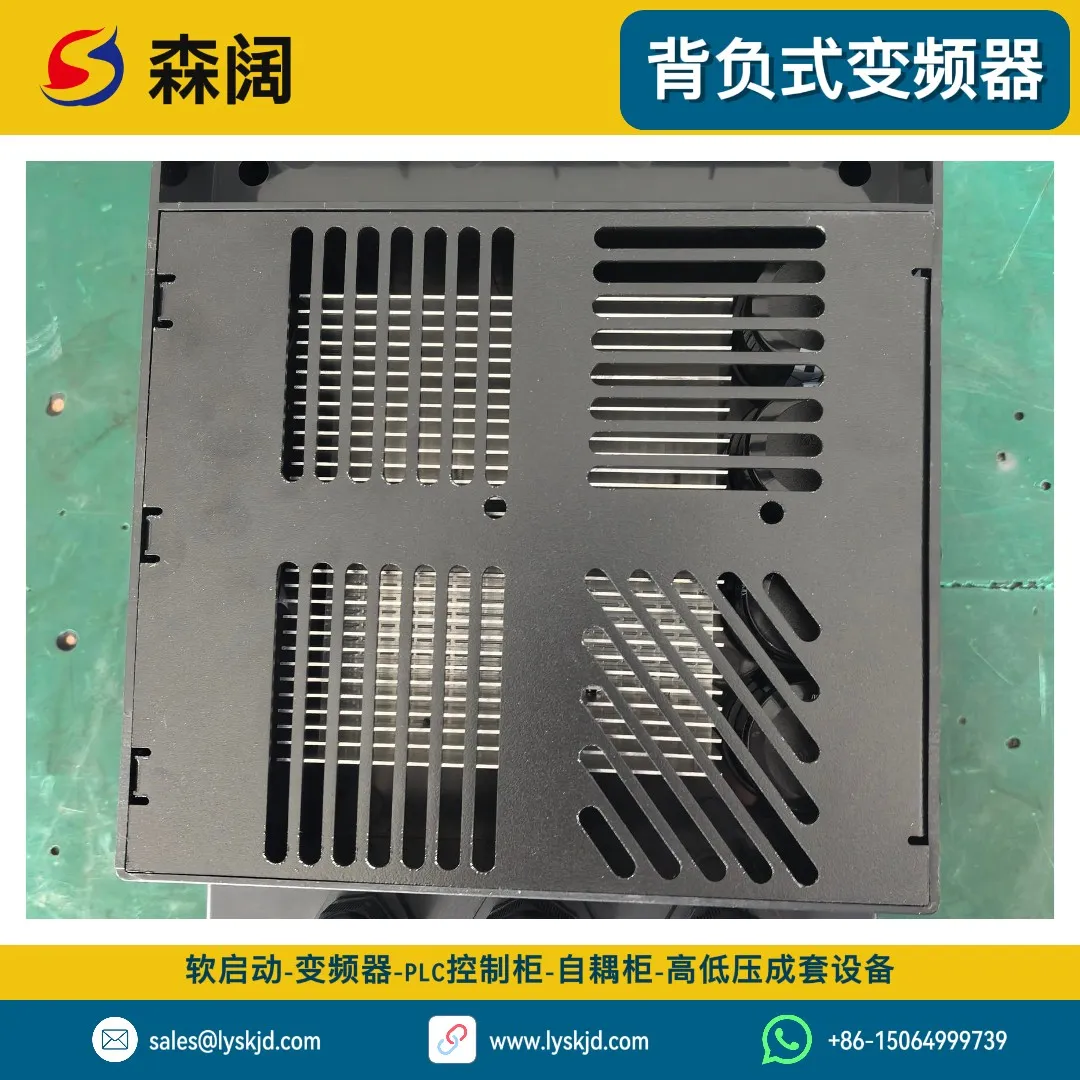

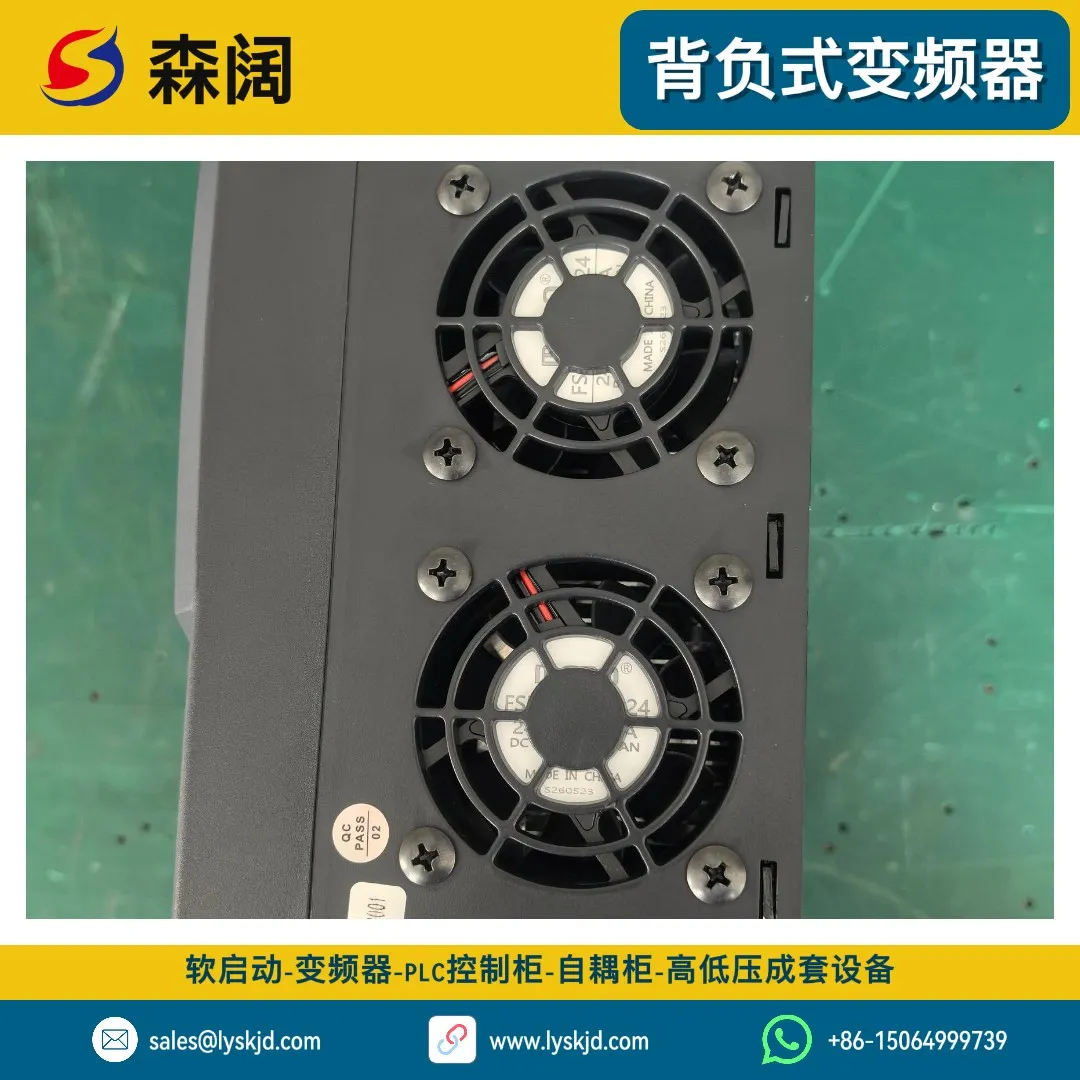

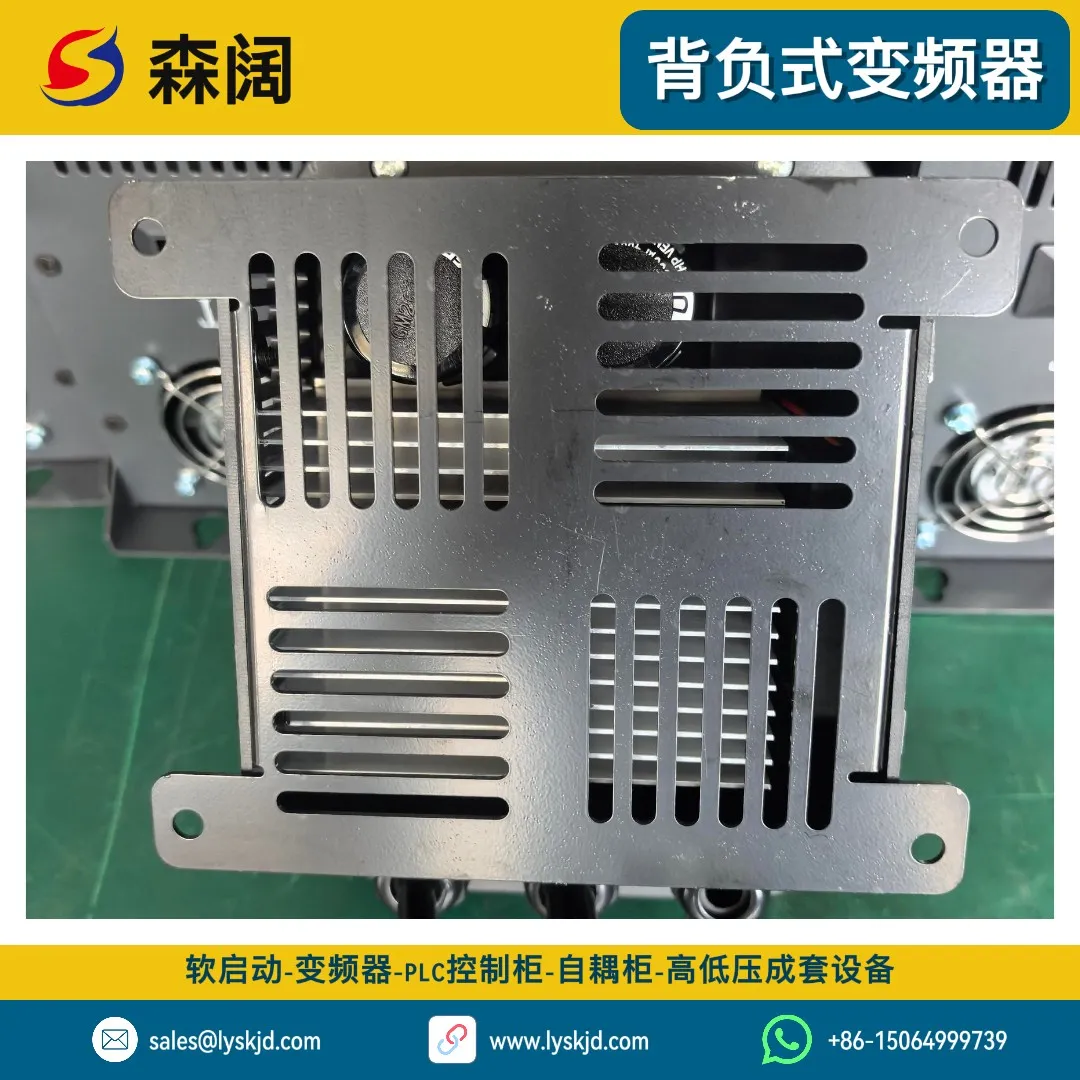

采用散热片一体化设计和智能风冷系统，确保在狭小空间内稳定运行
快速安装
标准化法兰接口，即插即用式连接，大幅缩短安装调试时间
矢量控制
先进的SVC无速度传感器矢量控制，低速转矩大，动态响应快
通讯丰富
内置Modbus、CANopen等通讯接口，便于集成到自动化控制系统
产品结构
SKB系列背负式变频器是一款专为空间受限应用场景设计的紧凑型变频器，采用一体化铸铝外壳和散热片结构，可直接通过法兰安装在电机后部或机械设备的预留位置上。整机采用模块化设计理念，主控板、功率模块、散热系统高度集成，在保证性能的前提下实现了极致的紧凑性。特别适用于纺织机械、食品加工设备、包装机、印刷机等对安装空间有严格要求的场合。

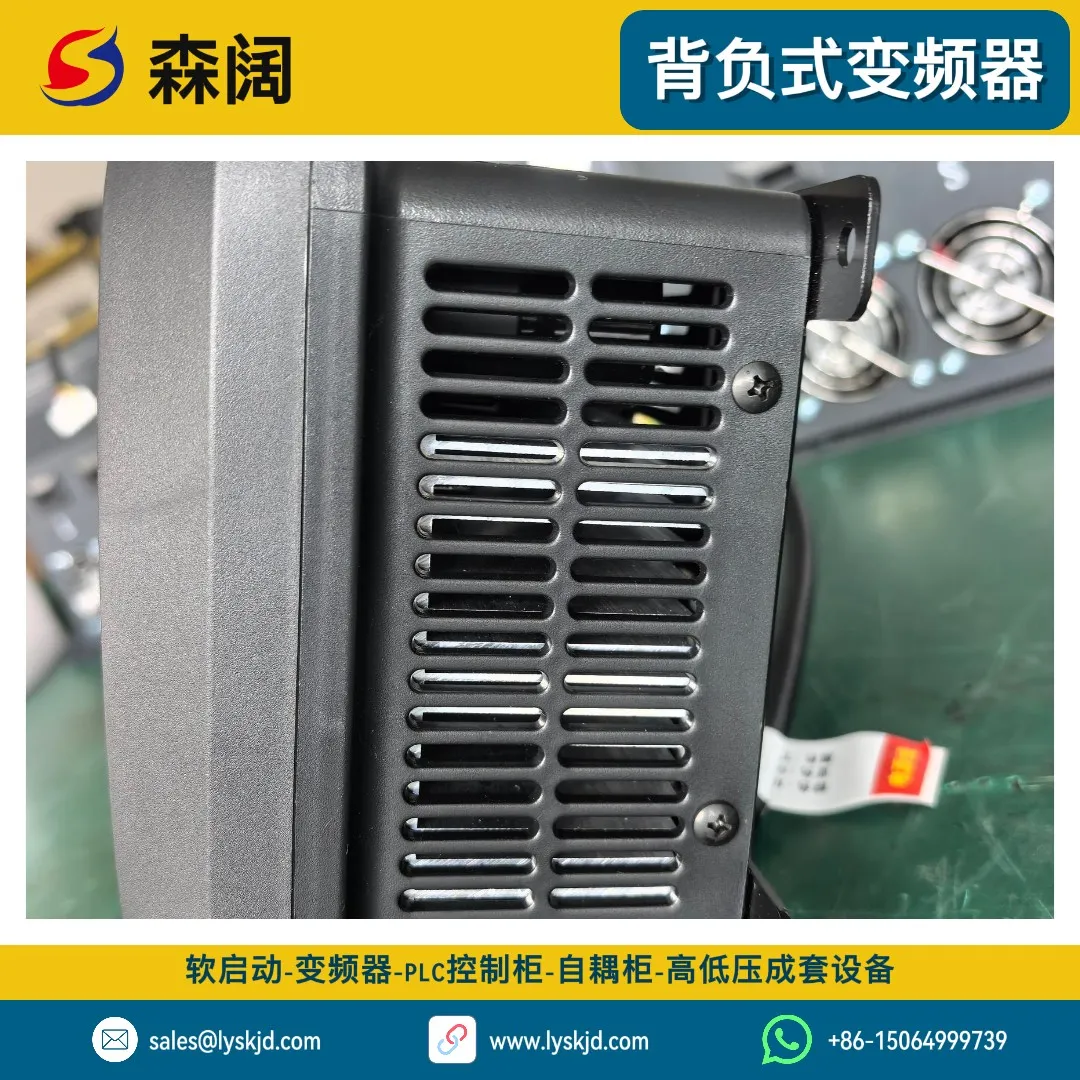

- 一体化外壳：高强度铸铝材质，兼具散热功能和结构支撑，防护等级可达IP65
- 功率模块：采用最新一代IGBT器件，效率高、发热小、可靠性高
- 主控板：32位DSP处理器，实现高速运算和复杂控制算法
- 接线端子：可插拔式端子设计，支持快速接线和维护

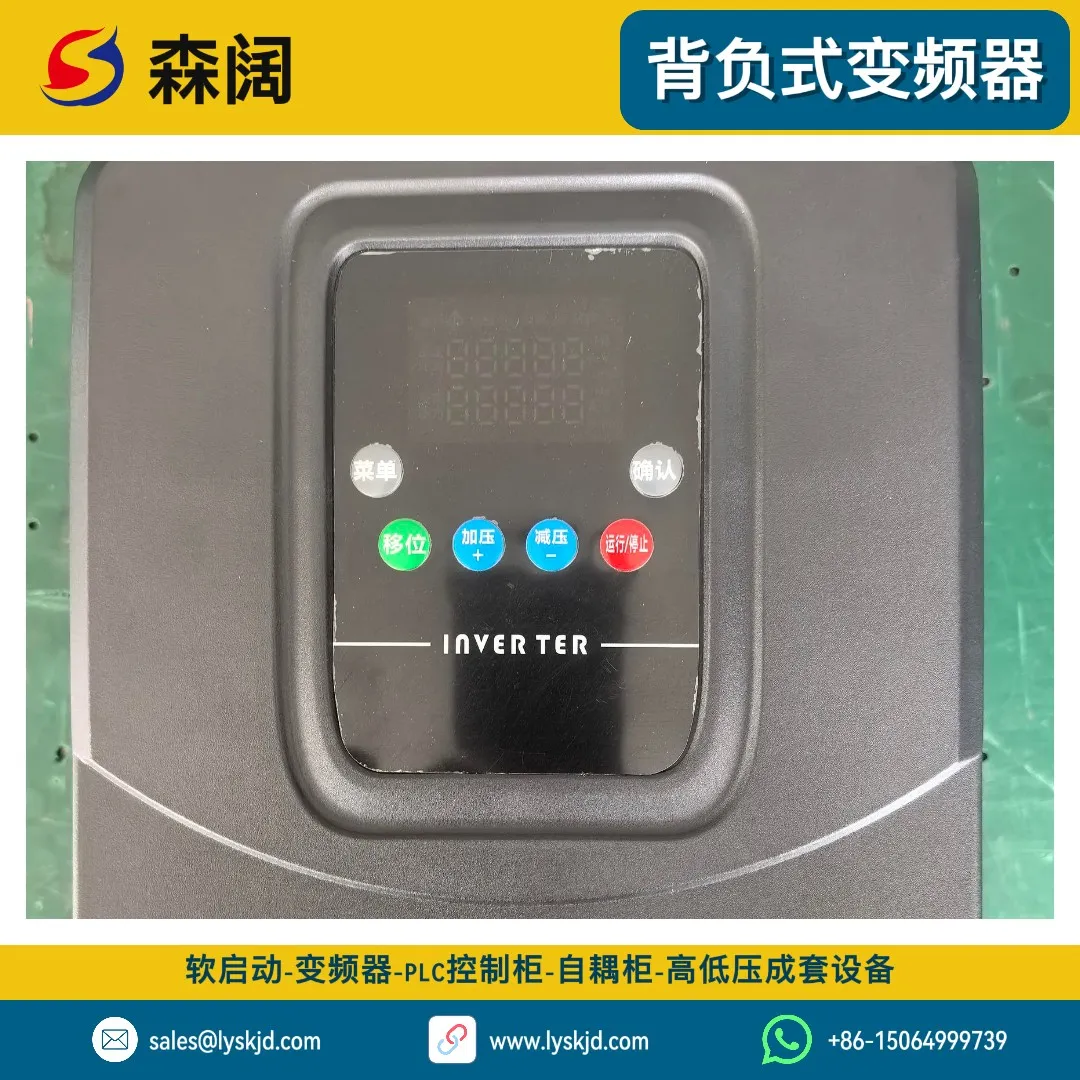

- 状态指示：LED状态指示灯+数码管显示，实时显示运行状态和故障代码
- 通讯接口：RS485/CAN可选，支持Modbus RTU、CANopen等协议
SKB系列背负式变频器型号与技术参数
三相380V级（重型）
| 型号 | 适用电机功率 | 额定电流 | 外形尺寸 (mm) | 重量 | 防护等级 |
|---|---|---|---|---|---|
| SKB400-4T | 0.4KW | 1.5A | 120×80×140 | 1.2kg | IP54 |
| SKB750-4T | 0.75KW | 2.5A | 145×95×160 | 1.8kg | IP54 |
| SKB1R5-4T | 1.5KW | 4.0A | 170×110×180 | 2.5kg | IP54 |
| SKB2R2-4T | 2.2KW | 5.5A | 195×125×200 | 3.2kg | IP54 |
| SKB3R7-4T | 3.7KW | 9.0A | 225×145×230 | 4.5kg | IP55 |
| SKB5R5-4T | 5.5KW | 13.0A | 255×165×260 | 6.0kg | IP55 |
| SKB7R5-4T | 7.5KW | 17.0A | 285×185×290 | 7.8kg | IP55 |
| SKB011-4T | 11KW | 25.0A | 320×210×330 | 10.5kg | IP55 |
单相220V级（轻型）
| 型号 | 适用电机功率 | 额定电流 | 外形尺寸 (mm) | 重量 | 防护等级 |
|---|---|---|---|---|---|
| SKB400-2S | 0.4KW | 3.0A | 115×75×135 | 1.0kg | IP54 |
| SKB750-2S | 0.75KW | 5.0A | 140×90×155 | 1.5kg | IP54 |
| SKB1R5-2S | 1.5KW | 8.0A | 165×105×175 | 2.2kg | IP54 |
| SKB2R2-2S | 2.2KW | 11.0A | 190×120×200 | 3.0kg | IP54 |
安装尺寸对照表
法兰安装尺寸
| 功率范围 | 安装孔距 A×B (mm) | 安装孔直径 (mm) | 轴伸长度要求 (mm) |
|---|---|---|---|
| ≤1.5KW | 80×80 | Φ6 | ≥60 |
| 2.2KW-3.7KW | 100×100 | Φ8 | ≥75 |
| 5.5KW-7.5KW | 130×130 | Φ10 | ≥90 |
| 11KW | 150×150 | Φ12 | ≥110 |
接线端子规格
| 端子类型 | 导线截面积 | 紧固扭矩 | 说明 |
|---|---|---|---|
| 电源输入 R/S/T | 0.5-6mm² | 0.8-1.0 N·m | 建议使用压接端子 |
| 电机输出 U/V/W | 0.5-6mm² | 0.8-1.0 N·m | 必须使用屏蔽电缆 |
| 控制信号 | 0.2-1.5mm² | 0.3-0.5 N·m | 屏蔽双绞线 |
| 接地 PE | ≥1.5mm² | 1.2-1.5 N·m | 黄绿双色线 |
与其他产品的配合使用
SKB系列背负式变频器可与多种电机控制设备配合使用：
- 大功率电机启动：可与在线软启动器配合，实现大功率电机的平滑启动
- 集中配电管理：可与GGD低压配电柜或GCK低压抽屉柜集成
- 通用变频需求：如需更大功率或独立安装，可选择SK600通用变频器
- 高压/大功率电机驱动：大功率应用请参考在线软启动器或在线软启动柜
选型指南
根据应用场景选型
| 应用场景 | 推荐型号 | 关键配置 | 注意事项 |
|---|---|---|---|
| 纺织细纱机 | SKB2R2-4T/SKB3R7-4T | IP54 + CANopen通讯 | 多机同步需配置同步功能卡 |
| 食品灌装机 | SKB750-4T/SKB1R5-4T | IP65 + 不锈钢外壳 | 满足FDA/食品安全认证要求 |
| 包装输送带 | SKB1R5-4T/SKB2R2-4T | 标准版 + 制动单元 | 重载启动建议放大一档 |
| 印刷机给纸 | SKB750-4T/SKB1R5-4T | 高精度编码器接口 | 要求位置控制精度±0.1mm |
特殊环境选型建议
| 环境条件 | 推荐配置 | 补充措施 |
|---|---|---|
| 高温环境(>45℃) | 放大一档功率 + 强制风冷 | 加装外部散热风扇 |
| 高湿度(>85%RH) | IP65 + 防凝露加热带 | 定期通电除湿 |
| 多粉尘 | IP65 + 进风口滤网 | 每月清理滤网 |
| 振动较大(>1G) | 加强型安装座 + 减震垫 | 使用锁紧螺母 |
| 海拔>2000m | 降容使用(每1000m降容5%) | 增大散热片面积 |
订货信息
标准订货号构成
SKB [功率] - [电压] [特殊选项]
示例：
SKB2R2-4T= 2.2KW三相380V标准型SKB1R5-2S-P= 1.5KW单相220V制动单元内置SKB3R7-4T-C= 3.7KW三相380V CANopen通讯卡
可选配件
| 配件名称 | 型号 | 功能说明 | 价格 |
|---|---|---|---|
| 制动单元 | BRU-XX | 内置/外置能耗制动电阻 | ¥200起 |
| 编码器接口卡 | PG-B5 | 差分/集电极/UVW编码器 | ¥350 |
| 通讯扩展卡 | COM-CAN | CANopen接口 | ¥280 |
| 通讯扩展卡 | COM-DP | Profibus-DP接口 | ¥450 |
| 操作面板外延 | KEYPAD-EXT | 2米延长线操作面板 | ¥180 |
| 输入滤波器 | EMI-FILT | 降低电磁干扰 | ¥120 |
| 输出电抗器 | OLR-XX | 抑制dv/dt保护电机绝缘 | ¥250起 |
| 防振安装套件 | ANTI-VIB | 橡胶减震垫+加强螺栓 | ¥80 |
