# 临沂森阔机电有限公司 / Linyi OmniMech Co., Ltd. — 完整内容 > 临沂森阔机电有限公司专注于高低压成套设备及工业自动化产品研发与销售，提供配电设备、PLC、伺服系统等全套工业控制解决方案。 > Linyi OmniMech Co., Ltd. focuses on R&D and sales of high and low voltage complete sets of equipment and industrial automation products, providing complete industrial control solutions including power distribution equipment, PLC, servo systems, etc. 本文件包含站点核心页面的完整正文，遵循 https://llmstxt.org 规范。 英文版本（https://www.lyskjd.com/en/）内容与本文件一一对应，此处以中文正文为准。 --- # 工业电气工具中心 - 在线选型计算器与技术工具 源地址: https://www.lyskjd.com/tools/ 摘要: 专业的工业电气工具中心，提供各种在线选型计算器和技术工具，包括软启动器选型、变频器选型、电缆选型、断路器选型等，帮助工程师和技术人员快速完成电气设备选型和技术计算。 ## 关于我们 山东临沂森阔机电有限公司专注于高低压成套设备及工业自动化产品研发与销售，提供配电设备、PLC、伺服系统等全套工业控制解决方案。我们秉承"诚信、创新、共赢"的经营理念，致力于为客户提供高品质产品和专业服务。 ## 联系方式 - 联系电话： - 招聘邮箱： - 公司地址： --- # 下载中心 源地址: https://www.lyskjd.com/downloads/ 摘要: 提供公司产品说明书、技术文档、软件工具等资源下载 ## 欢迎访问下载中心 这里提供了山东临沂森阔机电有限公司的产品说明书、技术文档、软件工具等资源下载。您可以根据需要选择相应的资源进行下载。 ## 资源分类 - **产品说明书** - 详细的产品参数和使用说明 - **技术文档** - 技术白皮书、行业解决方案、案例分析 - **软件工具** - 设备配置软件、调试工具、监控软件 - **安装图纸** - CAD图纸、安装指南、接线图 ## 下载说明 1. 点击资源名称查看详细信息 2. 点击"立即下载"按钮开始下载 3. 如遇到下载问题，请联系我们的技术支持团队 4. 所有资源仅供参考，实际产品请以实物为准 ## 联系方式 - 联系电话： - 电子邮箱： - 公司地址： --- # 招贤纳士 源地址: https://www.lyskjd.com/jobs/ 摘要: 加入我们，共同成长，实现价值 ## 关于我们 山东临沂森阔机电有限公司专注于高低压成套设备及工业自动化产品研发与销售，提供配电设备、PLC、伺服系统等全套工业控制解决方案。我们秉承"诚信、创新、共赢"的经营理念，致力于为客户提供高品质产品和专业服务。 ## 招聘理念 人才是企业发展的核心动力，我们致力于吸引和培养优秀的专业人才，为员工提供良好的发展空间和培训机会，与企业共同成长。 ## 工作环境 - 现代化的办公环境 - 和谐的团队氛围 - 具有竞争力的薪酬福利 - 完善的培训体系 - 广阔的晋升空间 ## 联系方式 - 联系电话： - 招聘邮箱： - 公司地址： --- # 10MW光伏电站自动化解决方案实施案例 源地址: https://www.lyskjd.com/cases/new-energy-pv-station/ 摘要: 为某10MW光伏电站提供自动化解决方案，实现了电站运行效率提升15%，发电量增加8%，运维成本降低50%，实现了无人值守运行。 # 案例详细内容 ## 1. 客户简介 江苏绿色能源有限公司成立于2012年，是一家专业从事新能源发电项目开发、建设和运营的企业，主要业务包括光伏电站、风电场和储能项目。公司目前在江苏、安徽、山东等地拥有多个新能源发电项目，总装机容量超过500MW。 ## 2. 项目背景 客户在江苏省盐城市新建了一座10MW光伏电站，为了提高电站的运行效率，降低运维成本，实现无人值守运行，需要一套完整的自动化解决方案。主要需求包括： 1. 实现光伏阵列、逆变器、汇流箱等设备的实时监控 2. 实现智能功率预测和出力调度 3. 实现故障自动诊断和报警 4. 实现无人值守运行 5. 实现与电网调度系统的对接 ## 3. 解决方案设计 ### 3.1 系统架构 采用分层分布式架构设计： - **设备层**：包括光伏阵列、逆变器、汇流箱、气象站等设备 - **采集层**：通过智能传感器、智能仪表等设备采集设备运行数据 - **控制层**：采用ZK-PLC500系列控制器实现逻辑控制和数据处理 - **通信层**：采用工业以太网和无线通信技术，实现数据传输 - **应用层**：光伏电站自动化平台，实现数据存储、分析和可视化展示 ### 3.2 核心设备 - **ZK-PLC500系列控制器**：实现逻辑控制和数据处理 - **智能传感器**：采集温度、湿度、风速、辐照度等气象数据 - **智能仪表**：采集电流、电压、功率等电气参数 - **视频监控系统**：实现电站的视频监控和安防管理 - **光伏电站自动化平台**：实现可视化监控、数据分析和远程控制 ### 3.3 主要功能 1. **实时监控**：24小时实时监控所有设备运行状态 2. **智能功率预测**：基于气象数据和历史运行数据，实现功率预测 3. **出力调度**：根据电网要求和电站实际情况，优化出力调度 4. **故障诊断和报警**：自动诊断设备故障，及时发出报警信息 5. **视频监控**：实现电站的视频监控和安防管理 6. **无人值守运行**：实现电站的自动化运行，无需人工值守 7. **电网对接**：实现与电网调度系统的无缝对接 8. **数据分析和报表**：生成详细的运行报表和分析报告 ## 4. 项目实施过程 ### 4.1 需求调研和方案设计 项目团队深入了解客户需求，结合光伏电站的实际情况，制定了详细的解决方案设计方案，包括系统架构、设备选型、功能设计等。 ### 4.2 产品选型和采购 根据方案设计，采购了ZK-PLC500系列控制器、智能传感器、视频监控系统等核心设备，并进行了设备验收和测试。 ### 4.3 现场安装和调试 项目团队在现场进行了设备安装和系统调试，包括： 1. 设备安装和接线 2. 系统通信网络搭建 3. 自动化平台部署和配置 4. 功能测试和优化 5. 与电网调度系统对接测试 ### 4.4 人员培训和系统上线 对客户的运维人员进行了系统操作和维护培训，确保客户能够熟练使用和维护系统。系统上线后，项目团队进行了持续的跟踪和优化，确保系统运行稳定。 ## 5. 项目成果 ### 5.1 经济效益 - **发电量增加8%**：通过智能功率预测和出力调度，提高了电站的发电效率 - **运维成本降低50%**：实现无人值守运行，减少了人工成本 - **故障响应时间缩短**：从2小时缩短至15分钟，减少了故障损失 - **投资回报率**：投资回收期约3年 ### 5.2 管理效益 - **实现无人值守运行**：提高了管理效率，减少了人工成本 - **建立了完整的运行数据库**：为后续优化提供了数据支持 - **提升了企业形象**：展示了企业的技术实力和创新能力 - **提高了电站的安全性**：通过实时监控和安防管理，提高了电站的安全性 ## 6. 技术亮点分析 ### 6.1 人工智能功率预测 采用人工智能技术，结合气象数据、历史运行数据和实时监测数据，实现了功率预测，准确率达到95%以上，为出力调度提供了有力支持。 ### 6.2 设备故障自动诊断 通过对设备运行数据的分析，实现了设备故障的自动诊断和定位，降低了运维难度，提高了故障处理效率。 ### 6.3 工业物联网技术应用 采用工业物联网技术，实现了设备的智能互联和数据共享，提高了系统的可靠性和灵活性。 ### 6.4 全生命周期管理 实现了光伏电站的全生命周期管理，包括设计、建设、运行、维护等阶段，提高了电站的整体管理水平。 ## 7. 客户反馈 客户对本次光伏电站自动化解决方案非常满意，认为系统运行稳定，功能齐全，达到了预期效果。客户表示，通过本次项目，电站实现了无人值守运行，提高了发电效率，降低了运维成本，为企业的发展提供了有力支持。 ## 8. 经验总结 通过本次项目实施，我们积累了丰富的光伏电站自动化解决方案经验： 1. **深入了解行业特点**：充分了解光伏电站的运行特点和行业需求 2. **注重系统可靠性**：采用高可靠性的设备和技术，确保系统稳定运行 3. **重视数据安全**：加强系统的安全防护，确保数据安全 4. **持续优化改进**：系统上线后，持续跟踪和优化，提高系统性能 ## 9. 相关资源 - [光伏电站自动化解决方案白皮书](https://www.example.com/whitepapers/pv-station-automation.pdf) - [ZK-PLC500系列控制器产品手册](https://www.example.com/products/zk-plc500-manual.pdf) - [光伏电站自动化平台操作指南](https://www.example.com/guides/pv-automation-platform-guide.pdf) --- # 2026年恒压供水变频器控制柜品牌深度指南 源地址: https://www.lyskjd.com/articles/6/ 摘要: 中国恒压供水变频器市场规模在2025年预计达到168.3亿元人民币，年增长率10.5%。这一增长主要得益于国家“双碳”目标的推动和智慧水务建设的加速，使得工业自动化设备的需求持续释放。在恒压供水领域，变频器控制柜作为核心设备，其性能直接影响供水系统的稳定性、能效和维护成本。本文将结合权威市场数据和专家观点，为您推荐2025年值得关注的恒压供水变频器控制柜品牌。 ## 关键要点 - **市场规模**：根据**工控论坛2025年度报告**，2025年中国[恒压供水变频器]()市场规模预计达168.3亿元，年增长率10.5%。 - **竞争格局**：外资品牌占据高端市场68%份额，但国产品牌正在加速替代，2025年汇川技术以24.7%市占率连续五年保持行业第一。 - **技术趋势**：**AI算法**、**边缘计算**和**数字孪生技术**正在重塑行业，支持远程监控和预测性维护的智能控制柜成为主流。 - **品牌推荐**：推荐ABB、西门子、汇川技术、英威腾等8家行业领先品牌，覆盖高中低端市场需求。 ## 引言 根据 **工控论坛2025年度报告**，中国恒压供水变频器市场规模在2025年预计达到168.3亿元人民币，年增长率10.5%。这一增长主要得益于国家“双碳”目标的推动和智慧水务建设的加速，使得工业自动化设备的需求持续释放。在恒压供水领域，[变频器控制柜]()作为核心设备，其性能直接影响供水系统的稳定性、能效和维护成本。本文将结合权威市场数据和专家观点，为您推荐2025年值得关注的恒压供水变频器控制柜品牌。 ## 市场现状与竞争格局 ### 行业整体发展趋势 **中国电器工业协会变频器分会** 发布的《2024年度行业发展情况》显示，我国电动机装机总容量已达4亿多kW，年耗电量达12000亿kWh，占全国总用电量的60%，占工业用电量的80%。电机采用变频调速可以节能15%-30%，节能效益巨大。在恒压供水领域，变频调速技术已成为主流，取代了传统的阀门调节方式，不仅提高了供水质量，还显著降低了能源消耗。 从市场竞争格局来看，外资品牌在高端市场仍占据主导地位，2024年外资品牌占据高端市场68%的份额，主要代表企业包括ABB、西门子、丹佛斯、施耐德电气和三菱电机等。这些国际巨头凭借其在核心算法、IGBT模块控制、系统集成能力以及全球供应链体系方面的长期积累，在高端工业自动化、轨道交通、新能源发电等对可靠性与精度要求极高的细分领域保持显著优势。 然而，国产企业近年来通过持续研发投入与产业链协同，已实现从中低端市场向中高端领域的战略延伸。汇川技术作为国内龙头企业，2023年变频器业务营收达68.7亿元，同比增长19.4%，在[通用低压变频器]()细分市场中以14.1%的市占率首次超越西门子，跃居全国第一。英威腾、新风光、合康新能等企业亦表现活跃，其中英威腾在轨道交通牵引变频系统领域实现国产替代突破，已参与多个城市地铁项目；新风光则聚焦高压变频器，在电力、水泥行业市占率稳步提升，2023年高压变频器出货量同比增长26.8%。 ![2024年变频器市场份额占比](images/articles/1.png) ### 技术发展趋势 **工控网《2024年中国低压变频器市场研究报告》** 指出，当前[恒压供水变频器控制柜]()技术发展呈现三大趋势： 1. **智能化**：AI算法、边缘计算和数字孪生技术正在重塑行业。新一代控制柜内置基于TensorFlow Lite Micro框架的轻量化神经网络模型，可在本地完成电机负载状态识别与异常振动预警，推理延迟低于10毫秒，误报率控制在0.8%以内。 2. **高效化**：宽禁带半导体材料（**SiC**/**GaN**）的应用使设备效率提升至98.7%以上，体积缩小35%。**清华大学能源互联网研究院** 测算显示，若全国存量高压电机系统全面替换为SiC基变频成套设备，年节电量可达380亿千瓦时，相当于减少二氧化碳排放3100万吨。 ![SiC与GaN材料性能对比](images/articles/2.png) 3. **网络化**：工业以太网协议（PROFINET、EtherCAT等）的应用使系统数据刷新率提升至1ms以下，为高动态性能控制提供了基础保障。2024年采用工业以太网协议的变频柜出货量占比突破65%，有效解决了模拟信号易受干扰、传输距离有限的问题。 ## 品牌推荐与深度分析 ### 高端市场品牌推荐 #### 1. ABB **品牌简介**：ABB是全球领先的电力和自动化技术集团，成立于1988年，总部位于瑞士苏黎世。ABB的变频器产品以其卓越的性能、可靠性和创新技术而闻名于世。 **产品特点**： - **ACS880系列**：融合了Direct Torque Control（DTC）技术，在动态响应和转矩精度方面仍处于行业标杆地位。该系列变频器支持多种控制模式，包括矢量控制、直接转矩控制和V/F控制，可满足不同应用场景的需求。 - **高可靠性**：ABB变频器采用高品质的元器件和严格的生产工艺，确保产品在恶劣环境下仍能稳定运行。ACS880系列变频器的平均无故障时间（MTBF）超过50,000小时。 - **智能化功能**：支持远程监控和预测性维护，通过ABB Ability™数字化平台，用户可以实时监测设备运行状态，提前发现潜在故障，减少停机时间。 **市场表现**：**国际能源署数据** 显示，ABB在中国供水行业的应用率高达45%，其最新的AC800M系列变频器采用了AI算法优化控制，能够降低能耗20%以上。 #### 2. 西门子 **品牌简介**：西门子是全球领先的技术企业，成立于1847年，总部位于德国慕尼黑。西门子的自动化产品和解决方案广泛应用于工业、能源、医疗等领域。 **产品特点**： - **Sinamics系列**：依托其TIA全集成自动化平台，在系统级协同控制方面具备显著优势。该系列变频器支持多种通信协议，包括PROFINET、PROFIBUS和Modbus等，可实现与其他设备的无缝集成。 - **模块化设计**：采用模块化设计理念，用户可以根据需求灵活配置变频器的功能和性能。Sinamics系列变频器的功率范围从0.12kW到20MW，覆盖了从小型设备到大型工业系统的所有应用场景。 - **高能效**：符合IE5超高能效标准，能够显著降低能源消耗。西门子的变频器产品在设计上充分考虑了节能需求，采用了先进的控制算法和高效的功率器件，确保设备在运行过程中始终保持最佳能效水平。 **市场表现**：西门子在流程工业、轨道交通等高可靠性应用场景中保持领先地位，2024年在中国市场的变频器出货量同比增长约6.8%。其MMF4系列在智能楼宇和市政供水领域占据重要地位，市场份额达到28%。 #### 3. 施耐德电气 **品牌简介**：施耐德电气是全球领先的能源管理和自动化解决方案提供商，成立于1836年，总部位于法国吕埃。施耐德电气的产品和解决方案涵盖了低压配电、工业自动化、楼宇自动化等多个领域。 **产品特点**： - **Altivar系列**：采用先进的矢量控制技术，能够提供高精度的速度和转矩控制。该系列变频器支持多种电机类型，包括异步电机、同步电机和永磁同步电机等。 - **集成化解决方案**：提供从变频器到PLC、HMI和传感器的完整解决方案，实现了自动化系统的无缝集成。施耐德电气的EcoStruxure架构能够将IT数据和OT数据整合到同一平台，提供卓越的数据采集、存储与智能分析服务。 - **环保设计**：符合欧盟RoHS指令和WEEE指令的要求，采用环保材料和工艺，减少对环境的影响。施耐德电气的变频器产品在设计上充分考虑了可持续发展的需求，致力于为用户提供更加环保、高效的解决方案。 **市场表现**：施耐德电气在中国市场的变频器销售额逐年增长，2024年销售额达到15亿元，预计到2030年将突破20亿元。其产品在市政供水、污水处理和工业自动化等领域得到广泛应用。 ### 中端市场品牌推荐 #### 4. 汇川技术 **品牌简介**：汇川技术是中国领先的工业自动化控制与新能源装备核心部件研发、生产和销售企业，成立于2003年，总部位于深圳。汇川技术的产品涵盖了变频器、伺服系统、PLC、HMI等多个领域。 **产品特点**： - **MD800系列**：采用自主研发的矢量控制平台IS620N，在纺织、机床、物流等细分行业实现高性价比替代。该系列变频器支持AI边缘计算，强化了设备预测性维护与远程运维能力。 - **高可靠性**：采用高品质的元器件和严格的生产工艺，确保产品在恶劣环境下仍能稳定运行。汇川技术的变频器产品通过了ISO9001质量管理体系认证和CE认证，符合国际标准要求。 - **本地化服务**：在中国拥有完善的销售和服务网络，能够为用户提供及时、专业的技术支持和售后服务。汇川技术的“汇川云”平台已接入超50万台变频设备，实现远程参数配置、故障诊断与能效分析。 **市场表现**：**中国工控网发布的《2024年中国变频器产业白皮书》** 显示，汇川技术以24.7%的市场占有率连续五年保持首位，其2024年在恒压供水领域的营业收入预计突破18亿元，同比增长23.6%。 **应用案例**：汇川技术为**南京唯友环保广西贺州屠宰场污水自控项目**提供全套变频控制系统，通过多泵联动控制实现能耗降低28%，系统稳定性提升至99.8%。 #### 5. 英威腾 **品牌简介**：英威腾是国内知名的工业自动化和能源电力领域的产品与服务提供者，成立于2002年，总部位于深圳。英威腾的业务覆盖变频器、伺服系统、新能源汽车电控等多个板块。 **产品特点**： - **CHV100系列**：专为恒压供水应用设计，内置PID恒压控制功能和多泵交替控制逻辑，能够实现精准的压力控制和高效的能源利用。该系列变频器支持Modbus通讯，方便后期远程集中监控。 - **高性价比**：在保证产品性能和质量的前提下，英威腾的变频器产品具有较高的性价比。其产品价格通常比外资品牌低15%-30%，为用户提供了更加经济实惠的选择。 - **行业解决方案**：针对不同行业的需求，英威腾提供定制化的解决方案。例如，在市政供水领域，英威腾的解决方案能够实现多泵联动、智能调度和远程监控，提高供水系统的稳定性和能效。 **市场表现**：**中国勘察设计协会建筑给水排水分会的调研** 显示，2023年在二三线城市的老旧小区改造及乡镇供水项目中，英威腾的中标率高达60%以上。其产品在市政供水、中小型商业建筑及对成本敏感的传统制造业得到广泛应用。 **应用案例**：英威腾为**上海淳特流体出口卢旺达水处理项目**提供定制化变频解决方案，在110℃极端环境下实现稳定运行，满足当地供水系统对高可靠性的要求。 #### 6. 新风光 **品牌简介**：新风光电子科技股份有限公司是专业从事电力电子节能控制技术及相关产品研发、生产、销售和服务的企业，成立于2004年，总部位于山东济宁。新风光在高压变频器、动态无功补偿装置（SVG）等领域具有显著优势。 **产品特点**： - **高压变频器系列**：采用先进的矢量控制技术和多重化PWM调制技术，能够实现高精度的电压和电流控制。该系列变频器适用于大型水泵、风机等设备的调速控制，能够显著降低能源消耗。 - **电网适应性强**：得益于在电能质量治理产品（如SVG）方面的技术积累，新风光的变频器产品对电网波动的适应能力较强，能够在电压不稳的偏远地区或复杂电网环境下稳定运行，保障供水系统不间断。 - **节能优化算法**：内置先进的节能优化算法，能够根据实际用水负荷动态调整运行状态，实现更优的节能效果。新风光的变频器产品在设计上充分考虑了节能需求，采用了先进的控制算法和高效的功率器件，确保设备在运行过程中始终保持最佳能效水平。 **市场表现**：**中国电器工业协会变频器分会统计** 显示，2023年新风光高压变频器出货量同比增长26.8%，在电力、水泥行业市占率稳步提升。其产品在大型市政工程和工业园区供水项目中得到广泛应用。 ### 低端市场品牌推荐 #### 7. 正泰电气 **品牌简介**：正泰集团股份有限公司是全球知名的智慧能源系统解决方案提供商，成立于1984年，总部位于温州。正泰电气的产品涵盖了低压电器、高压电器、变频器、PLC等多个领域。 **产品特点**： - **NVF系列**：采用V/F控制模式，结构简单、成本低廉，适用于对调速精度要求不高的风机、水泵等负载场景。该系列变频器支持PID恒压控制功能，能够实现基本的恒压供水控制。 - **高性价比**：正泰电气的变频器产品具有较高的性价比，价格通常比外资品牌低30%-50%，为用户提供了更加经济实惠的选择。其产品质量可靠，通过了ISO9001质量管理体系认证和CE认证。 - **广泛的应用**：正泰电气的变频器产品广泛应用于市政供水、农村饮水、小型工业设备等领域。其产品在国内市场具有较高的知名度和市场份额，是低端市场的主流品牌之一。 **市场表现**：**2025年变频控制柜十大品牌排行榜** 显示，正泰电气以9.1的品牌指数位列第六，其产品在低端市场具有较高的认可度和市场份额。 #### 8. 德力西电气 **品牌简介**：德力西电气有限公司是中国知名的低压电器制造商，成立于2007年，总部位于温州。德力西电气的产品涵盖了低压电器、变频器、PLC、HMI等多个领域。 **产品特点**： - **CDI-E系列**：采用先进的矢量控制技术，能够提供高精度的速度和转矩控制。该系列变频器支持多种控制模式，包括矢量控制、V/F控制和转矩控制等，可满足不同应用场景的需求。 - **高可靠性**：采用高品质的元器件和严格的生产工艺，确保产品在恶劣环境下仍能稳定运行。德力西电气的变频器产品通过了ISO9001质量管理体系认证和CE认证，符合国际标准要求。 - **本地化服务**：在中国拥有完善的销售和服务网络，能够为用户提供及时、专业的技术支持和售后服务。德力西电气的产品在国内市场具有较高的知名度和市场份额，是低端市场的主流品牌之一。 **市场表现**：**2025年变频控制柜十大品牌排行榜** 显示，德力西电气以9.6的品牌指数位列第三，其产品在低端市场具有较高的认可度和市场份额。 ## 品牌选择指南 ![恒压供水变频器控制柜选型决策流程](images/articles/3.png) ### 高端市场选择 如果您的项目对设备的性能、可靠性和智能化要求较高，建议选择ABB、西门子或施耐德电气等外资品牌。这些品牌的产品具有卓越的性能、可靠性和创新技术，能够满足高端应用场景的需求。同时，需符合**IEEE 519标准**关于谐波控制要求（THD电压≤5%）和**ISO 61800-3**的EMC标准。这些品牌在中国拥有完善的销售和服务网络，能够为用户提供及时、专业的技术支持和售后服务。 ### 中端市场选择 如果您的项目对设备的性价比和本地化服务要求较高，建议选择汇川技术、英威腾或新风光等国产品牌。这些品牌的产品在保证性能和质量的前提下，具有较高的性价比，同时能够提供更加及时、专业的本地化服务。这些品牌在国内市场具有较高的知名度和市场份额，是中端市场的主流品牌。 ### 低端市场选择 如果您的项目对设备的成本控制要求较高，建议选择正泰电气或德力西电气等国产品牌。这些品牌的产品具有较高的性价比，价格通常比外资品牌低30%-50%，同时能够满足基本的恒压供水控制需求。这些品牌在国内市场具有较高的知名度和市场份额，是低端市场的主流品牌。 ## 未来发展趋势 ### 技术趋势 1. **AI算法的广泛应用**：未来，AI算法将在恒压供水变频器控制柜中得到更广泛的应用，实现更加精准的压力控制和能效优化。例如，通过机器学习算法，变频器可以自动学习用水规律，实现自适应调节，提高供水系统的稳定性和能效。 2. **边缘计算和数字孪生技术**：边缘计算和数字孪生技术将成为未来行业的发展趋势。通过在设备端部署边缘计算节点，实现数据的本地处理和分析，减少对云端服务器的依赖，提高系统的响应速度和可靠性。数字孪生技术可以实现物理设备和虚拟模型的实时同步，为设备的设计、调试和维护提供更加高效的手段。 3. **宽禁带半导体材料的应用**：宽禁带半导体材料（SiC/GaN）的应用将进一步提升变频器的性能和能效。这些材料具有更高的开关频率、更低的损耗和更高的温度耐受性，能够实现更小的体积、更高的效率和更长的使用寿命。 ### 市场趋势 1. **国产替代加速**：随着国产品牌技术实力的不断提升和市场份额的不断扩大，国产替代趋势将进一步加速。预计到2030年，国产变频器市场份额将超过65%，在高端市场的占有率也将逐步提升。 2. **服务化转型**：未来，行业将从单纯的产品销售向服务化转型，提供更加全面的解决方案和增值服务。例如，通过远程监控、预测性维护和能效管理等服务，帮助用户提高设备的运行效率和可靠性，降低运维成本。 3. **绿色低碳发展**：随着国家“双碳”目标的推进，绿色低碳发展将成为行业的重要趋势。变频器作为电机系统节能的核心部件，其市场需求将持续释放。同时，行业将更加注重产品的环保性能和可持续发展能力，推动行业向绿色低碳方向转型。 ## 结论 综上所述，恒压供水变频器控制柜市场正处于快速发展阶段，市场规模持续扩大，技术不断创新，竞争格局也在不断变化。在选择品牌时，应根据项目的实际需求、预算和对性能的要求等因素进行综合考虑。对于高端市场，ABB、西门子和施耐德电气等外资品牌是不错的选择；对于中端市场，汇川技术、英威腾和新风光等国产品牌具有较高的性价比和本地化服务优势；对于低端市场，正泰电气和德力西电气等国产品牌则提供了更加经济实惠的选择。 未来，随着AI算法、边缘计算和数字孪生技术的不断应用，以及宽禁带半导体材料的广泛使用，恒压供水变频器控制柜的性能和能效将进一步提升，行业将向智能化、高效化和绿色低碳方向发展。同时，国产替代趋势将进一步加速，国产品牌将在市场中占据更加重要的地位。 正如 **施耐德电气副总裁张磊** 所说：“AI正在重构制造业效率基因，真正的转型突破点不在技术本身，而是如何驾驭好数据、场景、人才‘三驾马车’，三大要素相互融合将共同推进制造业的系统性变革。” 在恒压供水领域，企业也需要紧跟技术发展趋势，加强技术创新和人才培养，推动行业向更高水平发展。 --- # 变频器如何实现恒压供水：原理与实践 源地址: https://www.lyskjd.com/articles/5/ 摘要: 传统的恒压供水系统通常采用水塔、高位水箱或气压罐等方式实现，存在能耗高、水压不稳定、维护成本高等问题。而变频器通过精准的电机转速控制，能够实现水压的稳定调节，同时大幅降低能耗。本文将详细介绍变频器如何实现恒压供水，以及实际应用中的关键技术点 在工业自动化领域，[变频器]()的应用越来越广泛，其中恒压供水是变频器最典型的应用场景之一。传统的恒压供水系统通常采用水塔、高位水箱或气压罐等方式实现，存在能耗高、水压不稳定、维护成本高等问题。而变频器通过精准的电机转速控制，能够实现水压的稳定调节，同时大幅降低能耗。本文将详细介绍变频器如何实现恒压供水，以及实际应用中的关键技术点。关于智能配电系统的更多应用，可参考[智能配电系统在现代工厂中的应用与优势]()。 ## 恒压供水的核心原理 恒压供水系统的核心是保持供水压力的恒定，无论用水量如何变化，都能稳定输出设定压力。变频器通过以下几个关键步骤实现这一目标： ### 压力信号采集与反馈 在供水管道上安装压力传感器，实时监测水压变化。传感器将水压信号转换为电信号，反馈给变频器的PID控制器。 ### PID控制算法调节 变频器内置的PID控制器根据设定压力和实际反馈压力的差值，自动调节输出频率，从而控制水泵电机的转速。当用水量增加导致水压下降时，PID控制器会提高输出频率，增加水泵转速，提升供水压力；当用水量减少导致水压上升时，PID控制器会降低输出频率，减慢水泵转速，保持压力稳定。 ### 多泵切换与循环控制 在大型供水系统中，通常采用多台水泵并联运行。变频器通过内置的多泵控制逻辑，实现水泵的自动切换和循环运行，确保每台水泵的工作时间均衡，延长设备寿命。当单台水泵无法满足供水需求时，变频器会自动启动第二台、第三台水泵，直至达到设定压力。 ## 变频器在恒压供水系统中的选型要点 选择合适的变频器对于恒压供水系统的稳定运行至关重要。以下是选型时需要重点考虑的几个因素： ### 功率匹配 变频器的额定功率应略大于水泵电机的额定功率，通常建议按1.1-1.2倍选型。这是因为水泵在启动时可能会有短暂的过载，需要变频器有足够的余量来应对。 ### 控制方式选择 对于恒压供水系统，通常采用V/F控制或矢量控制方式。V/F控制适用于对控制精度要求不高的场合，成本较低；矢量控制则能提供更高的控制精度和动态响应速度，适用于对水压稳定性要求较高的场合。关于电机控制设备的更多对比，可参考[软启动器核心优势对比：重新定义电机控制的高效与可靠]()。 ### 功能配置 选择带有PID控制功能和多泵控制功能的变频器，这些功能是实现恒压供水的基础。此外，还应考虑变频器的通讯接口、保护功能等，以便于系统集成和维护。 ### 防护等级 根据安装环境选择合适的防护等级。如果安装在室外或潮湿环境中，应选择防护等级较高的变频器，如IP54或更高。 ## 恒压供水系统的安装与调试 ### 系统设计要点 在设计恒压供水系统时，需要合理选择水泵、管道、阀门等配套设备。水泵的扬程和流量应满足最大供水需求，管道直径应根据流量计算确定，避免因管道阻力过大导致水压损失。关于低压配电系统的选型，可参考[工业低压配电柜选型指南与应用实践]()。 ### 安装注意事项 变频器应安装在通风良好、干燥、无腐蚀性气体的环境中。安装时应注意散热，避免阳光直射和高温环境。压力传感器应安装在水泵出口附近的管道上，确保能够准确采集水压信号。 ### 调试步骤 1. **参数设置**：根据水泵电机的额定参数和系统要求，设置变频器的基本参数，如额定功率、额定电流、额定频率等。 2. **PID参数调整**：根据实际供水情况，调整PID控制器的比例系数、积分时间和微分时间，确保水压稳定。 3. **多泵控制设置**：如果采用多泵运行，设置水泵的切换逻辑和循环时间，确保水泵均衡运行。 4. **试运行**：启动系统，观察水压变化和水泵运行情况，根据实际效果调整参数，直至达到最佳运行状态。 ## 恒压供水系统的节能效果与经济效益 ### 节能原理 传统的恒压供水系统通常采用阀门调节流量，存在较大的节流损失。而变频器通过调节水泵转速来控制流量，避免了节流损失，能够大幅降低能耗。根据实际应用案例，采用变频器恒压供水系统通常能够节能20-40%。关于智能配电系统的节能应用，可参考[智能配电系统在工业领域的应用与发展]()。 ### 经济效益分析 以一个中型供水系统为例，假设系统采用3台55kW的水泵，每天运行20小时，电费单价为0.8元/度。传统方式下，系统年耗电量约为：3×55×20×365=1,198,500度，年电费约为958,800元。采用变频器恒压供水系统后，假设节能率为30%，年耗电量约为838,950度，年电费约为671,160元，年节约电费约为287,640元。 ### 投资回报周期 变频器恒压供水系统的投资主要包括变频器、水泵、管道、阀门等设备费用和安装调试费用。以一个投资约30万元的系统为例，按照年节约电费28.76万元计算，投资回报周期约为1.04年，经济效益显著。 ## 恒压供水系统的维护与常见故障处理 ### 日常维护要点 1. **定期检查**：定期检查变频器的运行状态，包括温度、湿度、振动等，确保设备正常运行。 2. **清洁保养**：定期清洁变频器的散热风扇和散热器，避免因灰尘堆积导致散热不良。 3. **参数备份**：定期备份变频器的参数设置，以便在设备故障或更换时快速恢复。 4. **压力传感器校准**：定期校准压力传感器，确保压力信号的准确性。 ### 常见故障处理 1. **水压不稳定**：可能是PID参数设置不合理或压力传感器故障。应检查PID参数是否合适，压力传感器是否正常工作。 2. **水泵无法启动**：可能是变频器故障、电机故障或控制线路故障。应检查变频器的故障代码，电机的绝缘电阻和控制线路是否正常。 3. **变频器过热**：可能是散热不良或环境温度过高。应检查散热风扇是否正常运行，清理散热器上的灰尘，改善通风条件。 4. **多泵切换异常**：可能是多泵控制参数设置不合理或水泵故障。应检查多泵控制参数是否正确，水泵的运行状态是否正常。 ## 恒压供水系统的未来发展趋势 随着物联网、大数据和人工智能技术的发展，恒压供水系统也在不断升级和创新。未来的恒压供水系统将朝着智能化、网络化和节能化的方向发展： ### 智能化控制 通过引入人工智能算法，实现供水系统的智能预测和优化控制。系统能够根据历史用水数据和实时环境参数，预测用水量变化，提前调整水泵运行状态，进一步提高节能效果和供水稳定性。 ### 远程监控与管理 利用物联网技术，实现供水系统的远程监控和管理。操作人员可以通过手机或电脑实时查看系统运行状态、调整参数、处理故障，提高管理效率和响应速度。 ### 集成化解决方案 未来的恒压供水系统将更加集成化，将变频器、水泵、传感器、控制器等设备集成在一起，形成一体化的供水解决方案。这将简化系统设计和安装，降低成本，提高可靠性。 ### 绿色节能技术 随着对环境保护的重视，未来的恒压供水系统将更加注重绿色节能。除了变频器节能外，还将结合太阳能、风能等可再生能源，实现更加可持续的供水解决方案。 --- # 变频器选型完全指南：从负载分析到型号确定，一文搞定 源地址: https://www.lyskjd.com/articles/vfd-selection-guide/ 摘要: 变频器选型是工业自动化项目中的核心环节，选型不当轻则系统运行不稳定、节能效果打折，重则设备损坏、产线停机。本文从负载特性、控制方式、功率匹配、环境条件、通讯需求等维度，系统讲解变频器选型的关键要点与常见误区，帮助工程师精准高效地完成选型。 变频器（VFD）是工业自动化中应用最广泛的电机控制设备之一，但选型不当带来的问题同样普遍——轻则运行不稳定、节能效果打折，重则频繁跳闸、设备损坏、产线停机。与软启动器不同，变频器不仅控制启动过程，还全程调节电机转速，选型维度更多、技术门槛更高。本文将从实际工程经验出发，系统讲解变频器选型的每一个关键步骤。如果你需要快速获得选型结果，可以使用我们的[变频器智能选型系统]()，输入电机参数即可获得精准的型号推荐。 ![变频器产品展示](/images/products/vfd/21.webp) ## 一、选型第一步：搞清楚你的负载特性 负载特性是变频器选型的根本出发点，不同负载对变频器的要求截然不同。在选型之前，必须先回答一个问题：**你的负载是恒转矩还是变转矩？** ### 1.1 恒转矩负载 恒转矩负载的特点是：无论转速如何变化，负载所需的转矩基本恒定。典型设备包括： - 传送带、皮带输送机 - 挤出机、注塑机 - 提升机、起重机 - 搅拌机、密炼机 **选型要点**：恒转矩负载在整个调速范围内都需要足够的转矩输出，变频器必须按电机额定电流选型，且需关注低频时的转矩输出能力。建议选择支持矢量控制的变频器，如[SK600系列通用矢量变频器]()，其在0.5Hz时即可输出150%的启动转矩（SVC模式），完全满足恒转矩负载的驱动需求。 ### 1.2 变转矩负载（风机水泵类） 变转矩负载的特点是：转矩与转速的平方成正比，功率与转速的三次方成正比。典型设备包括： - 离心风机、引风机 - 离心水泵、深井泵 - 空调机组、冷却塔 **选型要点**：变转矩负载在低频运行时所需转矩很小，对变频器的低频转矩要求不高，通常V/F控制即可满足。更重要的是**节能效果**——根据相似定律，转速降低20%，功率可降低约50%。这也是变频器在风机水泵领域广泛应用的核心原因。关于变频器在恒压供水中的详细应用，可参考[变频器如何实现恒压供水：原理与实践]()。 ![变频器驱动水泵系统](/images/products/variable-frequency-drive-control-cabinet/6.webp) ### 1.3 两种负载的选型差异速查
对比维度 恒转矩负载 变转矩负载
推荐控制方式 矢量控制（SVC/FVC） V/F控制
功率选型 ≥电机功率，重载放大1~2档 ≥电机功率即可
低频转矩要求 高（需150%以上启动转矩） 低（低频时负载轻）
调速范围 通常1:10~1:50 通常1:2~1:4
节能空间 有限（主要靠工艺优化） 显著（20%~50%）
典型应用 传送带、挤出机、提升机 风机、水泵、空调
## 二、功率匹配——选型的硬性指标 功率匹配是变频器选型中最基本也最关键的环节。很多工程师习惯直接按电机功率"对号入座"，但实际选型远比这复杂。 ### 2.1 核心原则：以电流为准，而非功率 变频器选型的核心原则是**变频器额定电流 ≥ 电机额定电流 × 负载系数**，而非简单地对比功率数值。原因在于： - 同功率电机，因效率、功率因数不同，额定电流可能差异较大 - 变频器的过载能力是以电流为基准标定的 - 电流是决定变频器发热和安全的直接因素 **负载系数取值建议：**
你可以使用[变频器智能选型系统]()输入电机参数，系统会自动计算所需电流并推荐匹配的型号。 ### 2.2 G型机与P型机的区别 SK600系列变频器提供**G型机**和**P型机**两种规格，这是选型中容易混淆的概念： | 对比项 | G型机（恒转矩） | P型机（变转矩） | |--------|----------------|----------------| | 适用负载 | 恒转矩负载 | 变转矩负载（风机水泵） | | 过载能力 | 150%额定电流60s | 120%额定电流60s | | 同功率额定电流 | 较大 | 较小 | | 同功率价格 | 略高 | 略低 | **选型建议**：恒转矩负载必须选G型机；变转矩负载可选P型机以降低成本，但若存在短时过载工况，仍建议选G型机。 ![SK600变频器型号标签](/images/products/vfd/22.webp) ### 2.3 多电机并联驱动的选型 当一台变频器驱动多台电机并联运行时（如多台相同规格的水泵），选型需满足： **变频器额定电流 ≥ 所驱动电机额定电流之和 × 1.1** 同时需注意： - 各电机功率和参数应尽量一致 - 变频器只能采用V/F控制模式（无法对单台电机做矢量控制） - 每台电机需单独设置热继电器进行过载保护 - 变频器与电机之间的电缆长度不宜过长 对于多泵恒压供水系统，推荐使用[SKBG系列变频器控制柜]()，其内置多泵控制逻辑，可实现自动切换和循环运行。 ## 三、控制方式——决定性能与成本的关键选择 变频器的控制方式直接决定了调速精度、动态响应和成本，是选型中必须明确的技术参数。 ### 3.1 V/F控制 V/F控制（电压/频率比恒定控制）是最基本的变频器控制方式，通过保持输出电压与频率的固定比例关系来控制电机。 **特点：** - 结构简单，成本低 - 调速精度约1%~2% - 低频转矩较弱，需通过转矩提升补偿 - 适用于对精度要求不高的场合 **适用场景**：普通风机、水泵、简单的传送带驱动 ### 3.2 开环矢量控制（SVC） 开环矢量控制（无速度传感器矢量控制）通过电机数学模型估算转子磁通位置，实现转矩和磁通的解耦控制。 **特点：** - 调速精度约0.5%，调速比1:100 - 低频转矩强劲，0.5Hz即可输出150%额定转矩 - 无需编码器，安装维护简单 - 支持转矩控制功能 **适用场景**：传送带、搅拌机、挤出机等对低速性能有要求的场合 ### 3.3 闭环矢量控制（FVC） 闭环矢量控制（有速度传感器矢量控制）在电机轴端安装编码器，直接获取转速反馈，实现最高精度的速度和转矩控制。 **特点：** - 调速精度＜0.5%，调速比1:1000 - 0Hz时可输出180%额定转矩 - 支持高精度转矩控制和位置控制 - 需安装编码器，系统复杂度增加 **适用场景**：数控机床、精密加工、高速造纸、拉丝机等高精度需求场景 ### 3.4 三种控制方式对比
对比维度 V/F控制 开环矢量（SVC） 闭环矢量（FVC）
调速精度 1%~2% 约0.5% ＜0.5%
调速范围 1:10 1:100 1:1000
启动转矩 100%/3Hz 150%/0.5Hz 180%/0Hz
转矩控制 不支持 支持（精度±5%） 支持（精度±5%）
编码器 不需要 不需要 需要
成本 最低 中等 最高
典型应用 风机、水泵 传送带、搅拌机 数控机床、拉丝机
> 💡 选型建议：不要盲目追求高精度控制。V/F控制能满足需求的场合，选择矢量控制只会增加成本和调试难度。根据实际工艺需求选择控制方式，才是最经济的方案。 ## 四、电压等级——不可忽视的匹配条件 变频器的电压等级必须与供电电源和电机电压匹配，这是选型的基本前提，也是容易出错的地方。 ### 4.1 常见电压等级 | 电压等级 | 电源类型 | 适配电机 | 典型应用 | |---------|---------|---------|---------| | 单相220V | 家用/商用单相电 | 单相220V电机 | 小型风机、家用电器 | | 三相220V | 三相工业电源（进口设备） | 三相220V电机 | 进口设备配套 | | 三相380V | 国内标准工业电源 | 三相380V电机 | 工厂、水泵房、空调 | | 三相480V | 北美标准工业电源 | 三相480V电机 | 出口设备、合资工厂 | | 三相690V | 高压工业电源 | 三相690V电机 | 矿山、冶金 | | 三相1140V | 矿用特殊电源 | 三相1140V电机 | 煤矿井下 | SK600系列变频器支持单相220V、三相220V、三相380V、三相480V、三相690V、三相1140V六个电压等级，覆盖0.75kW~450kW功率段，可满足绝大多数应用需求。 > ⚠️ 严禁低电压变频器接入高电压电源，会直接导致内部元件烧毁！高电压变频器接低电压电源时，输出功率会按比例受限，建议优先选择电压等级完全匹配的机型。 ![变频器接线端子](/images/products/vfd/23.webp) ## 五、环境条件——影响寿命与可靠性的隐形因素 ### 5.1 环境温度 变频器的额定电流是在40°C基准温度下标定的。超过40°C时需降额使用： **实际可用电流 = 额定电流 × 降额系数** | 环境温度 | 降额系数 | |---------|---------| | ≤40°C | 1.0 | | 45°C | 0.95 | | 50°C | 0.88 | | 55°C | 0.82 | | 60°C | 不建议使用 | > ⚠️ 变频器内部发热量远大于软启动器，散热设计尤为关键。柜内安装时，需确保上下方预留充足散热空间（30kW以上机型间距≥30cm）。 ### 5.2 海拔高度 海拔超过1000米后，空气密度降低导致散热能力下降，同时空气绝缘强度降低： - 1000~2000米：电流降额5% - 2000~3000米：电流降额10% - 3000~4000米：电流降额15% - 4000米以上：需咨询厂家 ### 5.3 防护等级与安装方式 | 安装方式 | 防护等级 | 适用环境 | 说明 | |---------|---------|---------|------| | 壁挂式 | IP20 | 配电柜内 | 最常见，需配专用柜体 | | 壁挂式 | IP40 | 干燥车间 | 防尘要求较高 | | 柜体式 | IP54 | 潮湿/多尘 | 水泵房、户外 | 对于需要独立安装的场合，推荐选择[SKBG系列变频器控制柜]()，柜体式设计提供更高防护等级，且内部散热方案经过专业优化。 ![变频器控制柜](/images/products/variable-frequency-drive-control-cabinet/2.webp) ## 六、通讯与集成——智能化时代的新要求 现代工业对变频器的通讯能力要求越来越高，选型时必须考虑与上位系统的集成需求。 ### 6.1 常见通讯协议 | 通讯协议 | 传输速率 | 传输距离 | 典型应用 | |---------|---------|---------|---------| | Modbus-RTU | 115.2kbps | 1200m | 最通用，几乎所有PLC支持 | | Profibus-DP | 12Mbps | 100m | 西门子系统标配 | | CANopen | 1Mbps | 250m | 运动控制领域常用 | | CANlink | 1Mbps | 250m | 森阔专有协议，多台变频器联动 | | 以太网 | 100Mbps | 100m | 远程监控、大数据采集 | SK600系列变频器支持Modbus-RTU、Profibus-DP、CANlink、CANopen四种总线协议，可通过扩展卡灵活配置，满足不同系统的集成需求。 ### 6.2 用户可编程功能 对于有特殊工艺需求的场合，SK600系列还支持**用户可编程功能**——通过PC60/PC1用户可编程卡，用户可用梯形图等方式进行二次开发，实现自定义的逻辑控制，无需额外配置PLC，大幅降低系统成本。 ## 七、变频器 vs 软启动器——何时该选变频器？ 这是选型过程中最常被问到的问题。两者的核心区别在于： - **软启动器**：仅控制启动/停车过程，运行时电机全速运转，**不具备调速功能** - **变频器**：全程控制电机转速，可实现**无级调速**，但成本更高 ### 7.1 选变频器的场景 - 需要根据工艺需求调节电机转速（如恒压供水、风机风量调节） - 需要显著的节能效果（风机、水泵调速可节能20%~50%） - 需要精确的速度控制或转矩控制 - 需要频繁正反转或快速制动 ### 7.2 选软启动器的场景 - 电机始终以额定转速运行，无需调速 - 仅需解决启动电流冲击问题 - 预算有限，追求性价比 - 安装环境对谐波要求严格（变频器会产生谐波） 关于软启动器的详细选型方法，可参考[软启动器选型完全指南：从参数到场景，一文搞定]()。关于软启动器相较于变频器的优势对比，可参考[软启动器核心优势对比：重新定义电机控制的高效与可靠]()和[软启动器核心优势对比：以稳定性为核，筑牢工业运行基石]()。 ![变频器与软启动器对比](/images/articles/energy-efficient-motor-control.webp) ## 八、外围电气元件选型——容易被忽略的配套环节 变频器选型不仅仅是选变频器本体，外围电气元件的配套选型同样重要。以下是SK600系列变频器配套选型的核心要点： ### 8.1 输入侧断路器（MCCB） 断路器用于变频器的电源侧短路保护和隔离，选型要求： - 额定电流 ≥ 变频器输入电流的1.2~1.5倍 - 断路能力应大于系统短路电流 - 建议选用C型或D型脱扣曲线的断路器 ### 8.2 输入侧交流接触器 接触器用于变频器的日常通断控制，选型要求： - 额定电流 ≥ 变频器输入电流 - 线圈电压与控制电路电压一致 - 不建议用接触器频繁启停变频器（应通过控制端子启停） ### 8.3 输入侧交流电抗器 输入电抗器的作用是抑制变频器产生的谐波电流，保护电网质量： - 变频器功率≥22kW时，强烈建议安装输入电抗器 - 电抗器阻抗建议为3%~5% - 多台变频器并联运行时，每台均需配置 ### 8.4 输出侧元件 - **输出接触器**：不建议在变频器运行中切换输出接触器，会导致过电流跳闸甚至损坏逆变模块 - **输出电抗器**：当变频器到电机电缆长度超过50m时，建议安装输出电抗器，抑制dV/dt电压尖峰 - **制动电阻**：需要快速制动或位能性负载（如提升机、离心机）时，必须配置制动电阻 > 💡 关于外围元件的详细选型参数，可参考SK600产品页面中的[外围电气元件选型表]()。 ![变频器控制柜内部接线](/images/products/variable-frequency-drive-control-cabinet/3.webp) ## 九、选型流程总结 将以上所有因素综合起来，变频器的选型可以遵循以下标准化流程：
  1. 1 分析负载特性：恒转矩还是变转矩？确定负载类型和运行工况
  2. 2 确定电机参数：额定功率、额定电压、额定电流、功率因数、极数
  3. 3 选择控制方式：V/F、开环矢量（SVC）还是闭环矢量（FVC）
  4. 4 确定功率规格：以电流为准，根据负载系数选择G型机或P型机
  5. 5 评估环境条件：温度、海拔、防护等级，计算降额系数
  6. 6 确认通讯需求：是否需要与PLC/上位机通讯，选择通讯协议
  7. 7 选配外围元件：断路器、接触器、电抗器、制动电阻等
  8. 8 确定最终方案：综合以上因素，确定变频器型号及配套方案
## 十、常见选型误区与避坑指南 ### 误区一：只看功率，不看电流 很多工程师直接按电机功率"对号入座"选变频器，忽略了电流匹配。实际上，同功率电机因效率、功率因数不同，额定电流可能差异10%以上。 **正确做法**：以电流为准，变频器额定电流 ≥ 电机额定电流 × 负载系数。 ### 误区二：盲目追求矢量控制 有些用户不管什么负载都选矢量控制，认为"精度越高越好"。实际上，对于普通风机水泵，V/F控制完全够用，矢量控制反而增加调试难度和成本。 **正确做法**：根据实际工艺需求选择控制方式，够用就好。 ### 误区三：忽略电缆长度 变频器输出的是PWM脉宽调制波形，长电缆会在电机端产生dV/dt电压尖峰，可能损坏电机绝缘。当电缆长度超过50m时，必须安装输出电抗器。 **正确做法**：电缆长度50m以内无需额外措施；50~100m安装输出电抗器；超过100m需安装正弦波滤波器。 ### 误区四：忽视谐波影响 变频器是典型的非线性负载，会产生大量谐波电流注入电网，影响同电网其他设备运行。功率越大，谐波影响越严重。 **正确做法**：22kW以上变频器建议安装输入电抗器；多台变频器并联或对电网质量要求高的场合，需安装有源滤波器（APF）或无源滤波器。关于智能配电系统中的谐波治理，可参考[智能配电系统在现代工厂中的应用与优势]()和[智能配电系统在工业领域的应用与发展]()。 ### 误区五：输出端接接触器 在变频器运行过程中切换输出侧接触器，会产生巨大的瞬态过电流，轻则变频器跳闸，重则损坏逆变模块。 **正确做法**：如需切换负载，必须先停止变频器输出，再操作接触器。或者使用变频器的多电机切换功能（需变频器支持）。 ## 十一、选型速查表
应用场景 推荐控制方式 机型选择 功率余量 推荐产品
离心风机 V/F控制 P型机 1.0倍 SK600 P型
恒压供水 V/F + PID P型机 1.0~1.1倍 SKBG控制柜
传送带 开环矢量（SVC） G型机 1.1~1.2倍 SK600 G型
挤出机 开环矢量（SVC） G型机 1.2倍 SK600 G型
提升机 闭环矢量（FVC） G型机 + 制动电阻 1.2~1.3倍 SK600 G型
数控机床 闭环矢量（FVC） G型机 + 编码器 1.2倍 SK600 G型
注塑机 开环矢量（SVC） G型机 1.3倍 SK600 G型
拉丝机 闭环矢量（FVC） G型机 + 编码器 1.2倍 SK600 G型
## 十二、写在最后 变频器选型是一项系统工程，涉及负载特性、控制方式、功率匹配、电压等级、环境条件、通讯需求、外围配套等多个维度的综合考量。选型的核心原则是：**以负载特性定控制方式，以电流为准定功率规格，以环境条件做降额修正，以系统集成需求选通讯方案**。 如果你在选型过程中仍有疑问，欢迎通过以下方式获取专业支持： 1. 使用[变频器智能选型系统]()快速获取选型推荐 2. 使用[电机启动电流计算器]()计算电机参数 3. 了解[SK600系列通用矢量变频器]()的详细技术参数 4. 了解[SKBG系列变频器控制柜]()的柜体方案 如果你的应用场景仅需启动保护、无需调速，可参考[软启动器选型完全指南]()选择更经济的方案。关于低压配电系统的整体选型方案，可参考[工业低压配电柜选型指南与应用实践]()；关于高压配电设备的选型，可参考[高压开关柜的技术特点与选型指南]()；对于传统降压启动方案，可了解[自耦减压启动柜]()的技术特点。 选对变频器，不仅是对设备的保护，更是对整个生产系统高效、节能、稳定运行的保障。希望本文能帮助你在选型时少走弯路，一次选对。 --- # 变频器智能选型系统 - VFD变频器型号推荐工具 源地址: https://www.lyskjd.com/tools/vfd-selection/ 摘要: 森阔® 变频器智能选型系统，专业支持多种电压等级、负载类型和应用场景的变频器选型计算，根据电机功率、电压等级、功率因数和过载要求提供精准的型号推荐和技术参数，帮助工程师快速完成变频器选型，适用于风机、水泵、压缩机、输送机等各种工业设备。
--- # 变频驱动器（VFD）的优势：解锁能源效率和运营卓越 源地址: https://www.lyskjd.com/articles/7/ 摘要: 变频驱动器（VFD）可将工业电机能耗降低20%-50%，典型投资回报期仅为6-12个月。本文探讨VFD的优势，包括节能效果、延长设备寿命、提升过程控制精度和环境可持续性，结合真实案例和市场洞察。 ## 关键要点： - VFD技术可将工业电机能耗降低**20%-50%** ，在风机和泵类应用中节能效果尤为显著 - **75%** 的工业电机为变转矩负载（风机、泵、压缩机），是VFD节能的主要应用场景 - 典型投资回报期仅为**6-12个月**，部分案例可在数月内实现回本 - 全球范围内，若所有适用电机都配备VFD，可减少**10%** 的电力消耗 ### 引言 根据**国际能源署（IEA）** 的数据，工业电机系统消耗了全球约**45%** 的电力，而其中大部分电机仍在以固定速度运行，造成了巨大的能源浪费。在全球追求碳中和的背景下，变频驱动器（Variable Frequency Drives, VFDs）已从一种可选技术转变为工业节能和可持续发展的核心解决方案。 ### 1. 能源效率与成本节约 VFD最显著的优势在于其节能潜力。根据**丹佛斯（Danfoss）** 的数据，使用VFD可将电力或燃料消耗降低**40%** ，在某些应用中甚至可高达**80%** 。这种节能效果源于VFD能够精确控制电机转速，使其与实际负载需求相匹配，而不是像传统直接启动（DOL）系统那样始终以全速运行。 在变转矩负载应用中，节能效果尤为显著。根据**亲和定律（Affinity Laws）** ，功率消耗与转速的三次方成正比。例如，将电机转速降低**20%** 可节省约**50%** 的能源，而将转速降低**10%** 则可节省约**27%** 的能源。这种立方关系意味着即使是微小的转速调整也能带来显著的能源节约。 我们的[变频驱动器控制柜]()解决方案专为最大限度地提高这些节能效果而设计，通过优化的VFD选择和集成。 ### 2. 快速投资回报 VFD的投资回报期通常为**6-12个月**，部分案例可在数月内实现回本。例如，一个**7.5 kW** 的泵每年运行**8,000** 小时，按每千瓦时**10** 美分的电费计算，年电力成本为**6,000** 美元。安装VFD后，将电机转速降低**5Hz（10%）** 可节省**27%** 的电量，即每年节省**1,600** 美元，总生命周期内可节省**40,500** 美元。 这种快速的投资回报使VFD成为企业降低运营成本同时增强可持续性的有吸引力的投资。结合我们的[在线软启动器]()解决方案，您可以在电机控制系统中实现更高的效率。 ### 3. 延长设备寿命 VFD通过软启动和软停止功能，减少了电机启动时的机械应力和电气冲击。传统直接启动会产生高达额定电流**6-8倍** 的冲击电流，而VFD可将启动电流控制在额定电流以下，从而延长电机和相关设备的使用寿命。 根据**ABB**的数据，使用VFD可将电机寿命延长**20%-30%** ，并减少**18%-33%** 的维护成本。这是因为VFD减少了电机启停次数，降低了机械部件的磨损，同时也减少了对电网的冲击。 ### 4. 提升过程控制精度 VFD提供了精确的速度和转矩控制，使工业过程更加稳定和高效。例如，在制药和食品加工行业，精确的速度控制可确保产品质量的一致性；在物料搬运应用中，VFD可实现平滑的加速和减速，减少产品损坏。 我们的[GGD低压配电柜]()系统可与VFD集成，创建全面的配电和控制解决方案，同时优化能源使用和过程精度。 ### 5. 环境与可持续发展效益 VFD的节能效果直接转化为碳减排。根据**国际能源署（IEA）** 的数据，2023年全球通过使用VFD避免了超过**1.75** 百万吨的二氧化碳排放。若全球所有适用电机都配备VFD，每年可减少**10%** 的电力消耗，相当于关闭**600** 座燃煤电厂。 通过实施VFD技术，企业不仅可以降低运营成本，还可以为全球可持续发展目标做出贡献，并满足日益严格的环境法规。 ### 6. 对比：VFD与传统控制方式 | 对比维度 | VFD控制 | 传统控制（节流阀/风门） | |---------|---------|-----------------------| | 能源效率 | 高（按需调速） | 低（全速运行+机械节流） | | 设备寿命 | 延长20%-30% | 正常磨损 | | 维护成本 | 降低18%-33% | 较高 | | 过程控制 | 精确可调 | 有限控制 | | 投资回报期 | 6-12个月 | 无直接回报 | ### 行业应用案例 1. **石油天然气行业**：Rockwell Automation为某全球能源公司部署了**130** 台PowerFlex 755TR再生驱动器，预计每月可节省**300万美元** 的能源成本，并实现**17%** 的能量再生。 2. **金属加工行业**：Green Hydraulic Power使用VFD技术为客户实现了**50%-75%** 的能源节约，并将噪音水平降低了**20分贝**。 3. **矿业**：Energy Drive为Sibanye-Stillwater金矿的通风系统安装VFD，实现了**62%** 的能源节约，每年可减少**379,000吨** 的碳排放。 ### VFD在各行业的应用 VFD在广泛的行业中都有应用，包括： * **水务行业**：使用我们的[恒压供水VFD控制柜]()解决方案的恒压供水系统 * **暖通空调**：用于供暖、通风和空调的建筑自动化系统 * **制造业**：输送系统、机床和生产线 * **可再生能源**：风力涡轮机和太阳能发电系统 * **交通**：电动汽车、电梯和自动扶梯 ### 市场趋势与未来展望 根据**市场数据预测（Market Data Forecast）** ，全球VFD市场规模预计将从2024年的**159亿美元** 增长到2033年的**206亿美元**，年复合增长率为**2.9%** 。这一增长主要由以下因素驱动： 1. **工业自动化进步**：智能制造和工业4.0的日益采用 2. **能源效率法规**：更严格的政府能源节约指令 3. **成本降低**：VFD价格下降和技术改进 4. **可再生能源集成**：可再生能源系统中对变速控制的需求不断增长 ### 结论 VFD技术已成为工业自动化和节能领域的核心技术。其显著的节能效果、快速的投资回报、延长设备寿命和提升过程控制精度等优势，使其成为实现可持续发展目标的关键工具。随着全球对能源效率和碳减排的重视程度不断提高，VFD的市场需求预计将持续增长。 通过投资VFD技术并将其与互补解决方案（如我们的[GCS交流低压抽屉柜]()和[低压VFD]()）集成，企业可以解锁显著的运营效益，同时为更可持续的未来做出贡献。 数据清楚地表明，VFD不仅仅是技术投资，而是对长期运营卓越和环境管理的投资。凭借其已证明的性能记录和快速改善的投资回报，VFD代表了当今工业能源管理可用的最有效工具之一。 --- # 变压器选型计算器 - 变压器容量计算工具 源地址: https://www.lyskjd.com/tools/transformer-selection-calculator/ 摘要: 森阔® 变压器选型计算器，专业根据负载功率、功率因数、负载类型和冷却方式计算合适容量的变压器，提供标准容量选型和技术参数，确保电力系统安全稳定运行。
--- # 低压配电柜产品说明书 源地址: https://www.lyskjd.com/downloads/low-voltage-cabinet-manual/ 摘要: ZK-GCK系列低压配电柜详细产品参数和使用说明 ## 产品概述 ZK-GCK系列低压配电柜是我公司自主研发的新一代低压配电装置，适用于交流50Hz、额定电压660V及以下的电力系统，作为动力配电、照明配电和电动机控制中心。 ## 产品特点 1. **模块化设计**：采用模块化结构，便于安装、维护和扩展 2. **安全可靠**：符合IEC标准和国家相关标准，具有完善的安全防护措施 3. **高性能**：采用优质元器件，运行稳定，可靠性高 4. **美观实用**：外观设计美观，操作方便 ## 技术参数 | 参数名称 | 参数值 | |---------|-------| | 额定电压 | AC 380V/220V | | 额定频率 | 50Hz | | 额定绝缘电压 | 660V | | 防护等级 | IP30 | | 主母线额定电流 | 630-4000A | | 分支母线额定电流 | 100-1000A | ## 适用范围 - 工业企业、商业建筑、住宅小区的配电系统 - 电力、石油、化工、冶金、纺织等行业 - 数据中心、医院、学校等重要场所 ## 安装与维护 1. 安装前请仔细阅读本说明书 2. 确保安装环境符合要求 3. 定期检查设备运行状态 4. 维护时请断开电源 ## 包装与运输 1. 产品采用木箱包装，确保运输安全 2. 运输过程中避免剧烈震动和撞击 3. 存储环境应干燥、通风，避免阳光直射 ## 质量保证 本产品质保期为12个月，在质保期内出现质量问题，我公司负责免费维修或更换。 --- # 电机启动电流计算器 - 电机启动电流与保护设备选择工具 源地址: https://www.lyskjd.com/tools/motor-starting-current/ 摘要: 专业的电机启动电流计算器，根据电机功率、电压、类型等参数计算启动电流和选择保护设备，提供精准的启动电流计算结果和保护设备建议，帮助工程师快速完成电机启动系统设计。
--- # 电缆选型计算器 - 电缆截面积与电压降计算工具 源地址: https://www.lyskjd.com/tools/cable-selection/ 摘要: 专业的电缆选型计算器，用于计算电缆截面积和电压降的在线工具，支持单相和三相系统，铜铝材质可选，提供精准的电缆截面积推荐和电压降计算，帮助工程师快速完成电缆选型。

免责声明

本工具仅作为参考，实际选型请根据具体应用场景和相关标准进行验证。建议在专业电气工程师指导下使用，本网站对使用本工具产生的任何后果不承担责任。

--- # 电缆载流量计算器 - 电缆允许载流量计算工具 源地址: https://www.lyskjd.com/tools/cable-ampacity-calculator/ 摘要: 专业的电缆载流量计算器，根据导体材质、绝缘类型、安装方式和环境温度等参数计算电缆的允许载流量，提供精准的载流量计算结果和选型建议，帮助工程师快速完成电缆系统设计。
--- # 电气工程师 源地址: https://www.lyskjd.com/jobs/electrical-engineer/ 摘要: 负责高低压成套设备的设计与研发 ## 岗位职责 1. 负责高低压成套设备的设计、研发和改进 2. 编写设备技术方案、图纸和技术文档 3. 协助生产部门解决技术问题 4. 参与项目的技术交流和方案评审 5. 跟踪行业技术发展趋势，持续优化产品设计 ## 任职要求 1. 电气工程及其自动化相关专业，本科及以上学历 2. 3年以上高低压成套设备设计经验 3. 熟悉电气设计软件（如AutoCAD、EPLAN等） 4. 了解国家电气设计规范和标准 5. 具备良好的团队合作精神和沟通能力 6. 有相关行业认证者优先考虑 ## 福利待遇 - 薪资：8-15K/月，根据能力和经验调整 - 带薪年假 - 定期培训 - 节日福利 - 晋升机会 --- # 短路电流计算器 - 电力系统短路电流计算工具 源地址: https://www.lyskjd.com/tools/short-circuit-current-calculator/ 摘要: 森阔® 短路电流计算器，专业计算电力系统短路电流，为断路器、熔断器等保护设备选型提供科学依据，确保电力系统安全运行。
--- # 断路器选型计算器 - 智能断路器型号推荐工具 源地址: https://www.lyskjd.com/tools/circuit-breaker-selection/ 摘要: 专业的断路器选型计算器，根据负载电流、电压、脱扣特性等参数推荐合适的断路器型号，提供精准的断路器选型结果和专业建议，帮助工程师快速完成断路器系统设计。
--- # 风机软启动与工频启动的技术差异及风机变频器的应用价值 源地址: https://www.lyskjd.com/articles/10/ 摘要: 比较风机软启动与工频启动的差异，包括电流冲击、机械磨损和节能效果，帮助企业选择最佳方案。 ## 关键要点 - 工频启动（直接启动）的启动电流可达额定电流的**5-7倍**，而软启动可将启动电流控制在额定电流的**2-3倍以内** - **风机变频器**不仅能实现平滑启动，还能通过调速实现**30%-50%的节能效果** - 工频启动会对电机绕组和机械传动部件造成**严重冲击**，导致设备寿命缩短**30%** - 风机变频器的投资回报期通常为**1.5-2年**，长期运行可显著降低综合成本 ## 引言 根据**广州至力电子2025年工业风扇技术报告**，风机启动方式的选择直接影响设备性能、寿命和运行经济性。传统工频启动方式虽操作简单，但在风机这类高惯性负载上存在启动电流冲击大、电网波动明显及机械应力影响设备寿命等问题。随着自动化和设备智能化的发展，**风机变频器**因其良好的调控性能和节能效果，逐渐成为风机启动的优选方案。 ## 一、启动原理的本质差异 ### 1.1 工频启动的直接冲击特性 工频启动（直接启动）是将电机直接接入额定电压的电源，让电机在全电压下瞬间启动。这种启动方式没有任何电压或电流的缓冲环节，电机瞬间承受全电压的冲击。 - **启动电流巨大**：通常可达电机额定电流的**4-7倍**，瞬间产生的焦耳热会使电机绕组温度急剧升高，加速绝缘老化 - **机械应力集中**：从零转速迅速达到额定转速，造成机械传动系统突然承受巨大扭矩冲击，导致轴承、齿轮、传动皮带等零部件磨损增加 - **电网影响显著**：高启动电流会引起电网电压瞬间下降，造成同一电网上的其他设备出现灯光闪烁、电压敏感、设备故障等问题 ### 1.2 软启动的平滑过渡机制 软启动器通过半导体器件控制电机启动过程，通过逐步加压实现电机平滑启动，有效降低启动电流峰值。 - **电流精确控制**：一般能将启动电流控制在额定电流的**2-3倍以内**，减少对电网的冲击 - **转矩平滑上升**：通过电子调压控制电机加速过程，使风机逐步增速，降低了机械零件的启动负荷 - **智能保护功能**：集成了过流、过载、过热保护及缺相保护，可以在异常情况下自动停机，避免设备损坏 ### 1.3 风机变频器的全能解决方案 **风机变频器**是目前最先进的启动和控制方式，它通过改变供给电机的电源频率来控制风机速度，实现真正的平滑启动和精确调速。如果你想了解更多关于风机变频器的产品信息，可以查看我们的[变频器产品中心]()，那里有详细的产品规格和应用案例。 - **启动电流极小**：可将启动电流控制在额定电流的**1.2-1.5倍以内**，几乎消除了启动冲击 - **调速范围宽广**：0-400Hz连续可调，可根据实际需求精确控制风量和风压 - **节能效果显著**：风机的功率消耗与速度的立方成正比，降低速度能显著减少能耗，节能率可达**30%-50%** ## 二、性能参数的对比分析 ### 2.1 启动特性对比 |对比项|工频启动|软启动|变频启动| |---|---|---|---| |启动电流峰值|**5-7倍额定电流**|**2-3倍额定电流**|**1.2-1.5倍额定电流**| |启动转矩|100%-150%额定转矩|通常不超过60%额定转矩|可达到150%额定转矩| |启动时间|0.5-3秒|3-60秒可调|可自由设定加速时间| |机械冲击|剧烈|较小|几乎无冲击| ### 2.2 运行性能对比 |对比项|工频启动|软启动|变频启动| |---|---|---|---| |调速能力|无|固定50Hz|0-400Hz连续可调| |能耗表现|固定功率|运行时存在1-2%压降损耗|全频段效率>95%| |谐波畸变率|无|≤15%|≤3%（带滤波器）| |保护功能|基本过载、缺相保护|基本过载、缺相保护|过流/压/载、缺相等30+种保护| ### 2.3 经济成本对比 以160kW电机为例的10年周期对比： |成本类型|工频启动|软启动|变频启动| |---|---|---|---| |初期投资|约1万元|约5万元|约12万元（含滤波器）| |年运行能耗|固定功率|无节能收益|年节电约8万度（按60%负载率）| |维护成本|较高（需频繁更换部件）|较低（基本免维护）|中等（需定期更换电解电容）| |设备寿命|约8-10年|约12-15年|约15-20年| ## 三、典型应用场景的分野 ### 3.1 工频启动的适用工况 工频启动仅适用于小功率电机，且对启动性能要求不高、电网容量较大，能承受启动冲击的场合。 - **适用场景**：小型润滑油泵、冷却水泵等辅助设备 - **局限性**：无法满足现代工业对节能、环保和设备寿命的要求 ### 3.2 软启动的优势领域 软启动适用于大惯性负载启动，预算有限且无需调速的场合。 - **典型应用**：球磨机、压缩机等重载设备启动 - **案例**：某水泥厂355kW风机采用软启后启动电流从1800A降至650A，大修周期延长30% 如果你需要了解更多关于软启动器的产品信息，可以查看我们的[软启动器产品]()页面，那里有详细的产品规格和应用案例。 ### 3.3 风机变频器的最佳应用场景 风机变频器适用于需要精确调速、节能要求高，而且负载变化频繁的场合。 - **工业领域**：离心泵的流量控制（节能率可达40%）、纺织机械的张力调节 - **建筑领域**：中央空调系统的冷冻水泵控制、商业建筑冷却塔风机 - **能源领域**：热电厂强制通风风机、风力发电机组 ## 四、行业标准与规范要求 ### 4.1 电气设计标准 根据 **《民用建筑电气设计标准》GB51348-2019**： - 电动机频繁启动时，配电母线上的电压不宜低于额定电压的**90%** - 电动机不频繁启动时，配电母线上的电压不宜低于额定电压的**85%** - 民用建筑中，除消防设备外，大功率的水泵、风机宜采用软启动装置 ### 4.2 消防设备特殊要求 根据 **《消防给水及消火栓系统技术规范》GB50974-2014**： - 火灾时消防水泵应工频运行，消防水泵应工频直接启泵 - 当功率较大时，宜采用星三角和自耦降压变压器启动，不宜采用有源器件启动 - 有源电器元件可能因电源的原因而增加故障率，因此消防设备不宜采用变频器 ### 4.3 节能政策导向 国家“双碳”目标推动下，节能技术成为工业发展的必然趋势。**风机变频器**凭借其显著的节能效果，成为各行业节能改造的首选技术。 ## 五、选型决策与实施建议 ### 5.1 选型决策树 1. **是否需要调速？** 是→选变频器；否→进入下一步 2. **是否大功率重载启动？** 是→选软启动器；否→进入下一步 3. **预算是否允许？** 否→优先考虑工频启动；是→选软启动器或变频器 4. **是否有谐波敏感设备？** 是→必须选变频器+滤波器方案 ### 5.2 实施注意事项 - **变频器选型**：根据电机功率、负载特性、使用环境等因素选择合适的变频器。如果你想快速选择适合风机的变频器型号，可以使用我们的[VFD选型工具]()，它能根据具体参数快速推荐合适的型号。 - **安装调试**：确保变频器与电机匹配，正确设置参数，进行必要的测试。如果你需要专业的变频控制系统解决方案，可以查看我们的[变频驱动控制柜]()产品，它集成了变频器、控制系统和保护装置，为风机提供完整的驱动解决方案。 - **维护保养**：定期检查变频器运行状态，清洁散热通道，更换老化部件 ### 5.3 投资回报分析 以某电厂引风机经变频改造为例： - **改造前**：年运行时间8000小时，平均转速为额定值的90%，年耗电约80万度 - **改造后**：平均转速降至额定值的70%，年耗电约52万度，年节电约28万度 - **投资回报**：投资回收期仅**1.5年**，长期运行收益显著 ## 六、未来发展趋势 ### 6.1 智能化演进 新一代风机变频器将集成更多智能功能，如： - **轴承磨损预警**：通过振动监测和数据分析，提前预测轴承故障 - **能效优化自学习**：自动学习负载特性，优化运行参数，实现最大节能 - **远程监控与诊断**：通过物联网技术实现远程监控、故障诊断和参数调整 ### 6.2 绿色节能技术 随着宽禁带半导体（SiC/GaN）器件的普及，风机变频器的效率将进一步提升，体积和重量将显著减小。 ### 6.3 系统集成方案 未来的风机控制系统将更加集成化，将启动、调速、保护、监控等功能整合到一个系统中，实现一站式解决方案。 ## 结论 **风机变频器**是目前最先进、最节能、最可靠的风机启动和控制方式，它不仅能实现平滑启动，保护电机和电网，还能通过精确调速实现显著的节能效果。虽然初期投资较高，但从长期运行的角度分析，其综合成本最低，投资回报期短，是现代工业风机系统的最佳选择。 正如**国际能源署2025年报告**指出，风机变频调速技术是工业节能领域最具潜力的技术之一，预计到2030年，全球工业领域通过变频调速可节省电力消耗约**10%** 。企业应积极采用先进的变频技术，提升设备能效水平，实现可持续发展目标。如果你想了解更多关于工业自动化和节能解决方案的信息，可以查看我们的[工业自动化解决方案]()页面，那里有更多行业案例和技术方案。 --- # 服务条款 源地址: https://www.lyskjd.com/terms/ 摘要: 山东临沂森阔机电有限公司服务条款，详细说明了我们的服务内容、用户义务、知识产权和法律责任等信息。 ## 1. 引言 欢迎使用山东临沂森阔机电有限公司（以下简称"我们"、"公司"或"森阔机电"）的网站服务。本服务条款（以下简称"本条款"）是您（以下简称"用户"或"您"）与我们之间关于使用我们网站（以下简称"本网站"）的法律协议。 请您仔细阅读本条款，确保您理解并同意本条款的全部内容。您一旦访问、使用本网站或通过本网站下单，即表示您已同意接受本条款的约束。如果您不同意本条款的任何内容，您应立即停止访问或使用本网站。 ## 2. 定义 - "网站"：指山东临沂森阔机电有限公司运营的网站，包括但不限于网站域名（www.lyskjd.com）及相关子域名。 - "服务"：指我们通过本网站提供的所有服务，包括但不限于产品展示、信息查询、在线咨询、订单处理等。 - "用户"：指访问、使用本网站或通过本网站下单的个人或实体。 - "产品"：指我们通过本网站展示和销售的高低压成套设备、工业自动化产品及相关服务。 - "订单"：指用户通过本网站提交的购买产品或服务的请求。 ## 3. 服务内容 ### 3.1 产品展示与销售 我们通过本网站展示和销售高低压成套设备、工业自动化产品及相关服务。所有产品信息均以本网站实时更新的内容为准。 ### 3.2 信息查询与咨询 用户可以通过本网站查询产品信息、技术文档、公司动态等内容，并可以通过在线咨询、电话、电子邮件等方式获取我们的客户服务支持。 ### 3.3 订单处理 用户可以通过本网站提交订单，我们将根据订单内容进行处理，并在确认订单后按照约定的时间和方式交付产品或提供服务。 ## 4. 用户义务 ### 4.1 注册与账户管理 - 用户在使用本网站某些服务时可能需要注册账户。用户应当提供真实、准确、完整的注册信息，并及时更新相关信息。 - 用户应当妥善保管账户密码，对账户的所有活动和操作负责。 - 如发现账户被盗用或存在安全隐患，用户应当立即通知我们。 ### 4.2 使用规范 - 用户应当遵守国家法律法规和本条款的规定，不得利用本网站从事任何违法活动。 - 用户不得利用本网站发布、传播任何违法、违规、有害或侵犯他人合法权益的内容。 - 用户不得干扰本网站的正常运行，不得破坏或尝试破坏本网站的安全防护措施。 - 用户不得未经授权访问、使用或复制本网站的任何内容或技术。 ### 4.3 订单义务 - 用户提交订单即表示同意按照订单内容购买产品或服务，并承担相应的支付义务。 - 用户应当提供真实、准确的收货信息和联系方式，确保我们能够及时交付产品或提供服务。 - 用户应当按照约定的方式和时间支付订单款项。 ## 5. 知识产权 ### 5.1 所有权 本网站的所有内容，包括但不限于文字、图片、音频、视频、软件、设计、商标、标志等，均归我们或相关权利人所有，受知识产权法律法规的保护。 ### 5.2 使用限制 - 用户仅有权在本条款允许的范围内使用本网站的内容，不得复制、修改、分发、传播、展示、出售或出租本网站的任何内容，除非获得我们或相关权利人的明确书面许可。 - 用户不得使用本网站的商标、标志或其他知识产权，除非获得我们的明确书面许可。 ## 6. 隐私保护 我们重视用户的隐私保护，将按照《隐私政策》的规定处理用户的个人信息。《隐私政策》是本条款的重要组成部分，与本条款具有同等法律效力。 ## 7. 免责声明 ### 7.1 信息准确性 我们尽力确保本网站提供的信息准确、完整，但不保证信息的绝对准确性、完整性或及时性。用户应当自行核实信息的真实性和可靠性，我们不对因信息错误或过时导致的任何损失负责。 ### 7.2 服务可用性 我们将尽力确保本网站的正常运行，但不保证网站服务的不间断性或无故障性。我们有权随时调整、中断或终止部分或全部服务，无需事先通知用户。 ### 7.3 第三方链接 本网站可能包含指向第三方网站的链接，这些链接仅供用户参考，我们不对第三方网站的内容、隐私政策或安全性负责。 ### 7.4 产品质量与责任 我们将按照国家相关标准和合同约定提供产品和服务，但不对因用户不当使用、维护或超出产品适用范围导致的任何损失负责。 ### 7.5 法律责任限制 在法律允许的范围内，我们不对因使用或无法使用本网站服务导致的任何直接、间接、偶然、特殊或后果性损失负责，包括但不限于利润损失、数据损失、商誉损失等。 ## 8. 服务变更、中断或终止 ### 8.1 服务变更 我们有权随时变更、更新或调整本网站的服务内容、功能或条款，无需事先通知用户。变更后的条款将在本网站公布，用户继续使用本网站即表示同意接受变更后的条款约束。 ### 8.2 服务中断 在以下情况下，我们有权中断或暂停向用户提供服务： - 进行系统维护、升级或修复； - 发生不可抗力事件； - 用户违反本条款的规定； - 其他我们认为必要的情况。 ### 8.3 服务终止 在以下情况下，我们有权终止向用户提供服务： - 用户违反本条款的规定，且经我们通知后未在合理期限内纠正； - 用户提供虚假信息或隐瞒重要事实； - 用户长期不使用本网站服务； - 其他我们认为必要的情况。 ## 9. 法律适用与争议解决 ### 9.1 法律适用 本条款的订立、履行、解释及争议解决均适用中华人民共和国法律。 ### 9.2 争议解决 - 如用户与我们之间发生任何争议，双方应首先通过友好协商解决； - 协商不成的，任何一方均有权向有管辖权的人民法院提起诉讼。 ## 10. 其他条款 ### 10.1 条款独立性 本条款的任何条款被认定为无效或不可执行，不影响其他条款的有效性和可执行性。 ### 10.2 通知方式 我们可以通过本网站公告、电子邮件、短信或其他方式向用户发送通知，通知自发出之日起生效。 ### 10.3 标题 本条款的标题仅为方便阅读而设置，不影响条款的解释和效力。 ### 10.4 完整协议 本条款构成用户与我们之间关于使用本网站的完整协议，取代之前的任何口头或书面协议。 ## 11. 联系方式 如果您对本条款有任何疑问或建议，请通过以下方式联系我们： - 公司名称：山东临沂森阔机电有限公司 - 地址：山东省临沂市兰山区通达路与清河北路交汇处东北角 - 电话：0539-2967108 - 电子邮件：support@lyskjd.com - 网站：www.lyskjd.com ## 12. 生效日期 本条款自发布之日起生效，版本号：20251204。 --- 感谢您选择山东临沂森阔机电有限公司的服务！我们将不断努力，为您提供更优质的产品和服务。 --- # 高低压成套设备设计师 源地址: https://www.lyskjd.com/jobs/lv-hv-equipment-designer/ 摘要: 负责高低压成套设备的设计与研发 ## 岗位职责 1. 负责高低压成套设备的设计和研发工作 2. 绘制高低压成套设备的电气原理图、接线图和布置图 3. 编写高低压成套设备的技术方案和设计文档 4. 参与高低压成套设备的选型和成本核算 5. 协助生产部门解决生产过程中的技术问题 6. 跟踪高低压成套设备的技术发展趋势，持续优化设计 7. 参与高低压成套设备的现场调试和验收 8. 与客户沟通，了解需求，提供技术解决方案 ## 任职要求 1. 电气工程及其自动化相关专业，本科及以上学历 2. 3年以上高低压成套设备设计经验 3. 精通AutoCAD、EPLAN等电气设计软件 4. 熟悉国家电气设计规范和标准 5. 熟悉高低压成套设备的结构和工作原理 6. 具备良好的团队合作精神和沟通能力 7. 有相关行业认证者优先考虑 8. 能适应偶尔出差 ## 福利待遇 - 薪资：9-17K/月，根据能力和经验调整 - 带薪年假 - 定期培训 - 节日福利 - 晋升机会 - 出差补贴 - 良好的工作环境和团队氛围 --- # 高压开关柜的技术特点与选型指南 源地址: https://www.lyskjd.com/articles/1/ 摘要: 本文详细介绍了高压开关柜的核心技术特点、性能参数及选型要点，帮助读者根据实际工程需求选择合适的产品型号。 高压开关柜是电力系统中不可或缺的重要设备，主要用于电力系统的发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用。随着电力行业的发展，高压开关柜的技术也在不断进步，其安全性、可靠性和智能化水平得到了显著提升，成为智能配电系统的重要组成部分。关于智能配电系统的详细介绍，可参考[智能配电系统在现代工厂中的应用与优势]()和[智能配电系统在工业领域的应用与发展]()。对于低压配电系统，可参考[工业低压配电柜选型指南与应用实践]()。 ## 一、高压开关柜的核心技术特点 现代高压开关柜融合了多种先进技术，主要具有以下特点：
## 二、高压开关柜的主要类型及应用场景 根据不同的分类标准，高压开关柜可分为多种类型，适用于不同的应用场景：
类型 特点 适用场景
铠装移开式开关柜 安全性高，维护方便 发电厂、变电站
间隔式开关柜 结构紧凑，性价比高 工业企业配电
箱式固定开关柜 结构简单，成本低 农村电网、小型工厂
SF6气体绝缘开关柜 体积小，绝缘性能优异 城市配电网、地铁
## 三、高压开关柜选型要点 选择合适的高压开关柜需要考虑多个因素，以确保其满足实际工程需求： ### 1. 额定参数匹配 根据系统电压等级、额定电流、短路开断电流等参数选择合适的产品型号。特别要注意短路开断容量必须大于系统可能出现的最大短路电流。 ### 2. 使用环境适应 考虑安装地点的环境条件，如温度、湿度、海拔高度、粉尘等。对于特殊环境，应选择具有相应防护等级和特殊处理的产品。 ### 3. 操作方式选择 根据运行维护需求选择合适的操作方式，包括手动操作、电动操作、远程控制等。对于无人值守变电站，应选择具备远程监控和操作功能的智能型开关柜。 ### 4. 柜体材料选择 柜体材料主要有冷轧钢板、不锈钢等。普通环境可选用冷轧钢板，腐蚀性环境应选用不锈钢材料，并注意表面处理工艺。 ### 5. 智能化水平 根据系统智能化需求，选择具备状态监测、数据采集、通信功能的开关柜。智能型开关柜可实现状态检修，提高供电可靠性，降低运维成本。 ## 四、安装与维护注意事项 正确的安装和维护是保证高压开关柜安全可靠运行的关键：

注意事项

## 五、结语 高压开关柜的选型是电力系统设计中的重要环节，直接关系到电力系统的安全、可靠运行。在选型过程中，应综合考虑系统需求、环境条件、运行维护等因素，选择技术先进、性能可靠、经济适用的产品。 随着智能化技术的发展，高压开关柜正朝着小型化、智能化、绿色环保的方向发展。选择具有先进技术的开关柜产品，不仅能满足当前需求，还能适应未来电力系统的发展趋势，为电力系统的安全稳定运行提供可靠保障。 ## 系统界面展示 --- # 工业低压配电柜选型指南与应用实践 源地址: https://www.lyskjd.com/articles/low-voltage-cabinet-selection-guide/ 摘要: 本文详细介绍了工业低压配电柜的选型要点、技术参数、安装规范以及维护管理，为工业电气工程师提供实用的参考指南。 ## 1. 引言 低压配电柜是工业配电系统中的核心设备，负责将高压电能转换为低压电能，并分配到各个用电设备。正确的选型和使用低压配电柜对于保证工业企业的安全可靠供电至关重要。本文将全面介绍工业低压配电柜的选型要点、技术参数、安装规范以及维护管理。关于高压配电设备的选型，可参考[高压开关柜的技术特点与选型指南]()；关于智能配电系统的应用，可参考[智能配电系统在工业领域的应用与发展]()。 ## 2. 低压配电柜的分类与结构 ### 2.1 低压配电柜的分类 根据结构形式和用途，低压配电柜主要分为以下几类： - **抽出式配电柜**：GCK、GCS、MNS等系列 - **固定式配电柜**：GGD、XL-21等系列 - **智能型配电柜**：配备智能监控系统的配电柜 - **无功补偿柜**：用于补偿系统无功功率 - **变频控制柜**：用于控制变频调速系统 ### 2.2 低压配电柜的基本结构 低压配电柜的基本结构包括： - 柜体：由金属材料制成，提供防护和支撑 - 母线系统：包括主母线、分支母线和接地母线 - 电器元件：断路器、接触器、继电器、熔断器等 - 二次回路：控制、保护和监测回路 - 辅助设施：通风、照明、接地等 ## 3. 低压配电柜的选型要点 ### 3.1 负荷计算与容量确定 - 准确计算用电负荷，包括有功负荷和无功负荷 - 考虑负荷的同时系数和需用系数 - 预留一定的扩容空间（通常为15%-30%） - 确定主母线的额定电流和短路耐受能力 ### 3.2 柜体形式选择 - **抽出式 vs 固定式**：抽出式便于维护和更换元件，但成本较高；固定式成本较低，但维护不便 - **防护等级**：根据安装环境选择IP30、IP40、IP54等防护等级 - **安装方式**：落地式、壁挂式、嵌入式等 - **尺寸规格**：根据场地空间和元件数量确定 ### 3.3 电器元件选型 #### 3.3.1 断路器选型 - **塑壳断路器（MCCB）**：用于配电线路和电动机保护 - **框架断路器（ACB）**：用于主进线和大容量馈线 - **微型断路器（MCB）**：用于终端配电线路 - 选型要点：额定电流、短路分断能力、保护特性、操作方式 #### 3.3.2 接触器选型 - 根据负载类型（电动机、电阻负载等）选择 - 额定电流应大于等于负载电流的1.2-1.5倍 - 线圈电压应与控制回路电压匹配 - 考虑操作频率和使用寿命 #### 3.3.3 继电器与保护装置 - 热继电器：用于电动机过载保护 - 中间继电器：用于信号放大和转换 - 智能保护装置：用于电动机综合保护 - 选型要点：保护功能、整定范围、通讯能力 ### 3.4 母线系统选型 - 母线材质：铜母线或铝母线，铜母线导电性能好但成本高 - 母线截面：根据额定电流和温升要求选择 - 母线连接：螺栓连接或焊接连接 - 短路耐受能力：应满足系统短路电流要求 ### 3.5 智能监控系统选型 - 智能电表：用于电能计量和监测 - 温度传感器：用于母线和断路器触头温度监测 - 电流/电压传感器：用于电气参数监测 - 通讯模块：支持Modbus、Profinet等通讯协议 - 监控软件：实现远程监控和数据分析 ## 4. 低压配电柜的安装规范 ### 4.1 安装环境要求 - 环境温度：-5℃~+40℃，24小时平均温度不超过+35℃ - 相对湿度：≤90%（25℃时） - 海拔高度：≤2000m - 避免安装在灰尘、腐蚀性气体、振动剧烈的环境中 ### 4.2 安装前准备 - 检查柜体外观是否完好 - 检查电器元件是否齐全、完好 - 核对产品合格证和技术文件 - 准备必要的安装工具和材料 ### 4.3 安装过程 - 柜体就位：确保水平度和垂直度符合要求 - 母线连接：按照设计要求连接母线，确保接触良好 - 电缆敷设：按照规范敷设电缆，做好标识 - 二次回路接线：确保接线正确、牢固 - 接地系统：确保接地可靠，接地电阻≤4Ω ### 4.4 安装后的检查与试验 - 外观检查：检查安装质量和布线情况 - 绝缘电阻测试：各回路绝缘电阻应≥1MΩ - 耐压试验：按照规范进行耐压试验 - 功能试验：测试断路器、接触器等元件的动作性能 - 模拟试验：模拟各种故障情况，测试保护功能 ## 5. 低压配电柜的维护管理 ### 5.1 日常维护 - 定期检查柜体外观和防护情况 - 检查电器元件的运行状态和温度 - 检查母线连接部位是否松动、发热 - 检查二次回路接线是否牢固 - 清洁柜体内部的灰尘和杂物 ### 5.2 定期检修 - **月度检修**：检查主要电器元件的运行状态，测试保护功能 - **季度检修**：检查母线连接部位，紧固松动的螺栓 - **年度检修**：进行全面的检查和试验，更换老化的元件 - **大修**：每3-5年进行一次大修，包括更换主要电器元件和母线 ### 5.3 常见故障处理 - **断路器跳闸**：检查短路、过载等故障原因，排除后重新合闸 - **元件发热**：检查接触不良、过载等原因，及时处理 - **二次回路故障**：检查接线、继电器等元件，排除故障 - **通讯故障**：检查通讯模块和线路，重新配置通讯参数 ## 6. 低压配电柜的应用案例 ### 6.1 某机械加工厂低压配电系统 #### 项目概况 - 生产车间：3个，总用电负荷：2000kW - 低压配电柜类型：GCS抽出式配电柜 - 主进线断路器：框架断路器，额定电流4000A - 馈线回路：50个，采用塑壳断路器 - 智能监控：配备智能电表和温度传感器，实现远程监控 #### 运行效果 - 供电可靠性：99.98% - 维护成本：降低了35% - 故障响应时间：缩短了70% - 能源管理：实现了电能的精细化管理 ### 6.2 某化工企业低压配电系统改造 #### 项目背景 - 原有配电柜：GGD固定式配电柜，使用年限超过15年 - 存在问题：设备老化、保护功能不完善、无监控系统 #### 改造方案 - 更换为GCK抽出式配电柜 - 配备智能保护装置和监控系统 - 优化母线系统，提高短路耐受能力 - 增加无功补偿装置，提高功率因数 #### 改造效果 - 供电可靠性显著提高 - 能源利用率提高了12% - 维护工作量减少了50% - 实现了预测性维护 ## 7. 低压配电柜的发展趋势 ### 7.1 智能化 - 智能元件的广泛应用 - 物联网技术的深度融合 - 大数据分析和预测性维护 - 远程监控和运维 ### 7.2 模块化 - 模块化设计，便于扩展和维护 - 标准化元件，提高互换性 - 快速组装，缩短安装周期 ### 7.3 绿色环保 - 采用环保材料，减少环境污染 - 提高能效，降低能源消耗 - 可回收设计，减少资源浪费 ### 7.4 安全性提升 - 完善的保护功能 - 防误操作设计 - 电弧故障检测与保护 - 绝缘监测与预警 ## 8. 结论 低压配电柜是工业配电系统中的关键设备，正确的选型、安装和维护对于保证工业企业的安全可靠供电至关重要。随着智能化、模块化、绿色环保等技术的不断发展，低压配电柜将朝着更加智能、高效、安全、可靠的方向发展。工业电气工程师应不断学习和掌握新技术，提高低压配电柜的选型和使用水平，为工业企业的发展提供有力的电力保障。 ## 9. 参考文献 1. 《低压成套开关设备和控制设备 第1部分：总则》（GB 7251.1） 2. 《低压配电柜设计规范》（GB 50054） 3. 《工业与民用供配电设计手册》 4. 《低压电器选型手册》 ## 10. 相关阅读 - [智能配电系统在工业领域的应用与发展](/articles/smart-power-distribution-industrial) - [工业电气设备接地设计规范](/articles/industrial-electrical-grounding-design) - [低压配电系统谐波治理技术](/articles/low-voltage-harmonic-mitigation) --- # 工业领域光伏发电技术的应用与优化 源地址: https://www.lyskjd.com/articles/industrial-pv-generation-applications/ 摘要: 本文探讨了光伏发电技术在工业领域的应用现状、系统设计要点、经济效益分析以及未来发展趋势，为工业企业实现绿色能源转型提供参考。 ## 1. 引言 随着全球能源危机和环境问题的日益严重，工业企业面临着巨大的节能减排压力。光伏发电作为一种清洁、可再生的能源形式，正逐渐成为工业企业实现绿色能源转型的重要选择。本文将深入探讨光伏发电技术在工业领域的应用现状、系统设计要点、经济效益分析以及未来发展趋势。光伏发电与智能配电系统的结合，可实现更高效的能源管理，关于智能配电系统的应用，可参考[智能配电系统在工业领域的应用与发展]()。 ## 2. 光伏发电技术的基本原理与发展现状 ### 2.1 光伏发电的基本原理 光伏发电是利用半导体材料的光伏效应，将太阳光能直接转化为电能的技术。其基本原理是：当太阳光照射到光伏电池上时，光子与半导体材料中的电子相互作用，使电子获得足够的能量从原子中逃逸出来，形成自由电子和空穴，从而产生电动势。 ### 2.2 光伏发电技术的发展现状 近年来，光伏发电技术得到了快速发展，主要表现在： - 光伏电池转换效率不断提高，单晶硅电池效率已突破26% - 组件成本持续下降，过去10年下降了90%以上 - 系统集成技术日益成熟，发电效率不断提升 - 储能技术的快速发展，解决了光伏发电的间歇性问题 ## 3. 工业领域光伏发电系统的设计要点 ### 3.1 厂址选择与场地评估 工业企业建设光伏发电系统时，需要考虑以下因素： - 屋顶面积与承重能力 - 光照资源条件 - 电网接入条件 - 周边环境影响 ### 3.2 系统容量设计 系统容量设计需要考虑： - 企业用电负荷特性 - 屋顶可利用面积 - 当地光照条件 - 投资预算与回收周期 ### 3.3 组件选型 组件选型需要考虑： - 光伏电池类型（单晶硅、多晶硅、薄膜） - 组件效率与寿命 - 抗风、抗雪等机械性能 - 温度系数与弱光性能 ### 3.4 逆变器选型 逆变器选型需要考虑： - 逆变器类型（集中式、组串式、微型逆变器） - 转换效率 - 可靠性与寿命 - 并网性能与电能质量 ### 3.5 系统集成与安装 系统集成与安装需要考虑： - 组件排列与倾角设计 - 支架系统选型 - 电缆布线与防护 - 接地与防雷设计 ## 4. 工业领域光伏发电系统的应用案例 ### 4.1 某电子厂屋顶光伏发电项目 #### 项目概况 - 装机容量：5MWp - 组件类型：单晶硅组件 - 逆变器类型：组串式逆变器 - 年发电量：约550万kWh - 占地面积：约45,000平方米 #### 实施效果 - 年节省电费：约385万元 - 年减少二氧化碳排放：约4,400吨 - 投资回收期：约5.5年 - 设备利用率：约98% ### 4.2 某汽车零部件制造商分布式光伏发电项目 #### 项目概况 - 装机容量：2MWp - 组件类型：高效单晶硅组件 - 逆变器类型：集中式逆变器 - 年发电量：约220万kWh - 占地面积：约18,000平方米 #### 实施效果 - 年节省电费：约154万元 - 年减少二氧化碳排放：约1,760吨 - 投资回收期：约6年 - 自用电率：约95% ## 5. 工业光伏发电系统的经济效益分析 ### 5.1 投资成本构成 工业光伏发电系统的投资成本主要包括： - 光伏组件成本（约占50%） - 逆变器成本（约占15%） - 支架与安装成本（约占15%） - 电缆与电气设备成本（约占10%） - 设计、调试与运维成本（约占10%） ### 5.2 收益来源 工业光伏发电系统的收益主要包括： - 节省的电费支出 - 国家与地方的补贴政策 - 碳交易收益 - 峰谷电价差收益 ### 5.3 投资回报分析 投资回报分析需要考虑： - 初始投资成本 - 年发电量与收益 - 运维成本 - 通货膨胀率 - 贴现率 ## 6. 工业光伏发电系统的优化策略 ### 6.1 提高系统发电效率 - 选择高效光伏组件 - 优化组件排列与倾角 - 采用跟踪系统 - 加强组件清洁与维护 ### 6.2 提高自用电率 - 结合企业用电负荷特性，优化系统设计 - 配置储能系统，实现峰谷调节 - 采用智能控制系统，优化能源调度 ### 6.3 降低运维成本 - 采用智能化运维管理系统 - 实现远程监控与诊断 - 建立预测性维护机制 ### 6.4 提高系统可靠性 - 选择高可靠性设备 - 优化系统设计，提高冗余度 - 加强防雷、防鸟、防污等防护措施 ## 7. 工业光伏发电的未来发展趋势 ### 7.1 技术发展趋势 - 光伏电池效率进一步提高 - 双面发电技术广泛应用 - 钙钛矿等新型电池技术商业化 - 光伏与储能深度融合 ### 7.2 应用模式创新 - 光伏建筑一体化（BIPV） - 光伏+储能+微电网模式 - 虚拟电厂技术应用 - 绿色电力交易机制 ### 7.3 政策与市场环境 - 碳达峰、碳中和政策推动 - 绿色制造标准体系完善 - 电力市场改革深化 - 分布式能源市场化交易 ## 8. 结论 光伏发电技术在工业领域具有广阔的应用前景，不仅可以帮助工业企业降低能源成本，还可以减少碳排放，实现绿色制造。随着技术的不断进步和政策的支持，光伏发电将在工业领域发挥越来越重要的作用。工业企业应根据自身实际情况，合理规划和设计光伏发电系统，优化运行管理，提高经济效益和环境效益。 ## 9. 参考文献 1. 《光伏发电系统设计规范》 2. 《分布式光伏发电项目管理暂行办法》 3. 《工业节能诊断服务行动计划》 4. 《太阳能光伏产业发展“十四五”规划》 ## 10. 相关阅读 - [智能配电系统在工业领域的应用与发展](/articles/smart-power-distribution-industrial) - [工业企业储能系统的应用与优化](/articles/industrial-energy-storage-optimization) - [绿色工厂评价标准与实践](/articles/green-factory-evaluation) --- # 工业自动化解决方案 源地址: https://www.lyskjd.com/solutions/industrial-automation/ 摘要: 结合PLC控制系统、人机界面和工业网络，实现生产过程的自动化控制和智能化管理，提高生产效率，降低运营成本。 工业自动化解决方案是一套集成了PLC控制系统、人机界面、工业网络和智能设备的综合性解决方案，旨在实现生产过程的自动化控制和智能化管理。 该方案采用分层分布式架构，包括现场设备层、控制层、监控层和管理层，通过工业网络将各层连接起来，实现数据的实时采集、传输和分析。 通过实施工业自动化解决方案，企业可以提高生产效率，降低运营成本，提升产品质量，增强市场竞争力。无论是新建生产线还是对现有生产线进行改造，我们都能提供量身定制的解决方案，满足不同行业和规模企业的需求。 我们的工业自动化解决方案涵盖了从设备选型、系统设计、编程调试到现场服务的全流程服务，确保系统的稳定运行和持续优化。 --- # 工业自动化解决方案白皮书 源地址: https://www.lyskjd.com/downloads/industrial-automation-solution/ 摘要: 工业自动化系统的设计、实施和优化方案 ## 引言 随着工业4.0时代的到来，工业自动化已经成为制造业转型的重要方向。本白皮书详细介绍了工业自动化系统的设计、实施和优化方案，帮助企业实现生产过程的自动化、数字化和智能化。 ## 工业自动化的发展趋势 1. **智能化**：人工智能和机器学习在工业控制系统中的应用 2. **数字化**：数字孪生、工业物联网等技术的普及 3. **柔性化**：适应多品种、小批量生产的需求 4. **绿色化**：节能降耗，减少环境污染 5. **协同化**：企业内部和供应链的协同发展 ## 自动化系统架构 ### 层级结构 1. **现场设备层**：传感器、执行器、智能仪表等 2. **控制层**：PLC、DCS、IPC等控制系统 3. **监控层**：HMI、SCADA系统 4. **管理层**：MES、ERP系统 5. **决策层**：大数据分析、人工智能 ### 网络架构 - 工业以太网 - PROFINET - MODBUS TCP/IP - OPC UA - 5G技术在工业领域的应用 ## 自动化系统设计 ### 需求分析 1. 生产工艺分析 2. 性能要求 3. 安全要求 4. 成本预算 5. 维护需求 ### 设计原则 1. 可靠性 2. 安全性 3. 可扩展性 4. 可维护性 5. 经济性 ## 系统实施 ### 实施步骤 1. 项目规划 2. 系统设计 3. 设备采购 4. 安装调试 5. 人员培训 6. 系统验收 ### 实施要点 - 严格按照设计方案实施 - 确保设备安装质量 - 重视系统调试 - 加强人员培训 ## 系统优化 ### 优化方向 1. 提高系统可靠性 2. 降低能耗 3. 提高生产效率 4. 优化工艺参数 5. 提高系统灵活性 ### 优化方法 - 数据分析 - 故障诊断与预测 - 控制系统优化 - 工艺参数调整 ## 成功案例 ### 案例一：汽车零部件生产线自动化改造 - **客户**：某汽车零部件制造商 - **问题**：生产效率低，质量不稳定 - **解决方案**：采用PLC+机器人的自动化生产线 - **效果**：生产效率提高40%，不良率降低30% ### 案例二：化工工厂的DCS控制系统 - **客户**：某大型化工企业 - **问题**：工艺复杂，安全性要求高 - **解决方案**：安装DCS分布式控制系统 - **效果**：提高了生产安全性，降低了能耗 ## 结论 工业自动化是制造业转型的必然趋势，企业应根据自身情况选择合适的自动化解决方案，实现生产过程的优化和升级。我公司拥有丰富的工业自动化系统设计和实施经验，能够为客户提供全方位的解决方案和技术支持。 --- # 功率因数补偿计算器 - 无功补偿容量计算工具 源地址: https://www.lyskjd.com/tools/power-factor-compensation-calculator/ 摘要: 森阔® 功率因数补偿计算器，专业计算无功补偿容量，提高电力系统效率，降低电费成本，适用于工业和商业电力系统的无功功率补偿方案设计。
--- # 关于我们 源地址: https://www.lyskjd.com/about/ ## 公司简介 **临沂森阔机电有限公司**，位于中国山东省临沂市，是一家专业从事工业自动化控制设备研发、生产与销售的高新技术企业。我们的产品线涵盖变频器、软启动器、软启动柜、变频控制柜以及高低压元器件和成套设备，广泛应用于机械制造、电力、矿业、建筑和石油化工等行业。 森阔机电坚持以技术创新为核心，拥有一支由资深工程师和专业技术人员组成的研发团队，致力于为客户提供高效、节能、稳定可靠的工业自动化解决方案。我们的生产基地采用先进的制造工艺和严格的质量管理体系，确保每一台设备都能达到最高标准。 ## 品牌故事 森阔的品牌故事始于对工业自动化技术的无限热爱与追求。公司创始人在自动化领域的深耕细作中发现了巨大的市场潜力，决定创建一个能够提供优质产品和服务的品牌，以满足日益增长的工业自动化需求。 多年来，森阔机电秉承“诚信、创新、卓越”的企业精神，不断探索和突破技术难题。我们坚持以客户为中心，通过不断的技术创新和产品升级，赢得了国内外客户的广泛认可和信赖。 ## 企业文化 **核心价值观**： - **客户至上**：始终将客户需求放在首位，提供个性化的解决方案。 - **创新驱动**：鼓励创新思维，不断研发新技术，提升产品竞争力。 - **质量为本**：坚持高标准，确保产品的可靠性和稳定性。 - **团队合作**：倡导团队精神，共同面对挑战，分享成功。 **企业使命**： 致力于通过持续的技术创新，为客户提供优质的工业自动化控制设备，助力客户实现生产自动化和智能化，推动工业进步。 **企业愿景**： 成为全球工业自动化领域的领导者，以卓越的产品和服务，为客户和社会创造更大的价值。 ## 品牌解释 “森阔“品牌寓意深远，其中“森”象征着技术的广博与产品的多样性，而“阔”则代表着市场与视野的宽广。森阔的品牌理念是“技术广博，视野宽广”，我们相信，通过不断的技术积累和市场拓展，能够为客户提供更加宽广的选择和更加广阔的发展空间。 森阔，不仅是一个品牌，更是一种承诺，代表着对产品质量的坚守，对技术创新的追求，以及对客户服务的专注。我们致力于成为客户最信赖的合作伙伴，共同开创工业自动化的美好未来。 ## 联系我们 - **服务热线**：+86 150-6499-9739 - **邮箱**：sales@lyskjd.com - **地址**：山东省临沂市兰山区通达路与清河北路交汇东北角 ## 资质荣誉 --- # 技术支持工程师 源地址: https://www.lyskjd.com/jobs/technical-support/ 摘要: 负责工业自动化产品的技术支持和服务 ## 岗位职责 1. 负责公司工业自动化产品的技术支持和客户服务 2. 处理客户的技术咨询、故障申报和问题解决 3. 参与自动化项目的现场调试和安装指导 4. 负责产品的维护、维修和升级服务 5. 编写技术支持文档和用户手册 6. 培训客户使用公司产品和系统 7. 收集客户反馈，为产品改进提供建议 8. 协助销售团队进行技术交流和产品演示 ## 任职要求 1. 电气工程、自动化或相关专业，大专及以上学历 2. 2年以上工业自动化产品技术支持经验 3. 熟悉PLC、伺服系统、变频器等工业自动化设备 4. 具备良好的问题解决能力和技术服务意识 5. 具备良好的沟通能力和团队合作精神 6. 能适应经常出差 7. 具备良好的文档编写能力 8. 有工业自动化项目经验者优先 ## 福利待遇 - 薪资：7-14K/月，根据能力和经验调整 - 带薪年假 - 定期培训 - 节日福利 - 晋升机会 - 出差补贴 - 良好的工作环境和团队氛围 --- # 兼职电气设计工程师 源地址: https://www.lyskjd.com/jobs/part-time-electrical-engineer/ 摘要: 负责高低压成套设备的电气设计工作 ## 岗位职责 1. 负责高低压成套设备的电气原理图、接线图设计 2. 绘制高低压成套设备的布置图和装配图 3. 编写电气设计方案和技术文档 4. 参与电气设计的审核和优化 5. 提供电气设计方面的技术支持 ## 任职要求 1. 电气工程及其自动化相关专业，大专及以上学历 2. 5年以上高低压成套设备电气设计经验 3. 精通AutoCAD、EPLAN等电气设计软件 4. 熟悉国家电气设计规范和标准 5. 具备良好的沟通能力和团队合作精神 6. 能够独立完成电气设计任务 7. 有相关行业认证者优先考虑 8. 可远程工作，时间灵活 ## 福利待遇 - 按项目结算，薪酬优厚 - 灵活的工作时间和地点 - 参与优质项目的机会 - 与行业专家合作的机会 - 长期稳定的合作关系 --- # 兼职技术支持工程师 源地址: https://www.lyskjd.com/jobs/part-time-technical-support/ 摘要: 负责工业自动化产品的远程技术支持和服务 ## 岗位职责 1. 负责公司工业自动化产品的远程技术支持和客户服务 2. 处理客户的技术咨询、故障申报和问题解决 3. 提供产品的远程安装指导和调试支持 4. 编写技术支持文档和用户手册 5. 培训客户使用公司产品和系统 6. 收集客户反馈，为产品改进提供建议 ## 任职要求 1. 电气工程、自动化或相关专业，大专及以上学历 2. 3年以上工业自动化产品技术支持经验 3. 熟悉PLC、伺服系统、变频器等工业自动化设备 4. 具备良好的问题解决能力和技术服务意识 5. 具备良好的沟通能力和团队合作精神 6. 能够远程协助客户解决技术问题 7. 具备良好的文档编写能力 8. 时间灵活，能够响应客户的技术支持请求 ## 福利待遇 - 按小时结算，薪酬优厚 - 灵活的工作时间和地点 - 参与优质项目的机会 - 与行业专家合作的机会 - 长期稳定的合作关系 --- # 兼职PLC编程工程师 源地址: https://www.lyskjd.com/jobs/part-time-plc-programmer/ 摘要: 负责工业自动化系统的PLC程序设计和调试 ## 岗位职责 1. 负责工业自动化系统的PLC程序设计和开发 2. 编写PLC控制系统的程序代码和技术文档 3. 参与自动化项目的远程调试和技术支持 4. 协助解决PLC控制系统的故障和问题 5. 提供PLC编程方面的技术咨询和培训 ## 任职要求 1. 电气工程、自动化或相关专业，本科及以上学历 2. 5年以上PLC编程和工业自动化系统设计经验 3. 精通西门子、三菱、欧姆龙等主流PLC编程 4. 熟悉触摸屏、伺服系统、变频器等工业自动化设备 5. 具备良好的逻辑思维能力和问题解决能力 6. 具备良好的沟通能力和团队合作精神 7. 能够独立完成PLC编程任务 8. 可远程工作，时间灵活 ## 福利待遇 - 按项目结算，薪酬优厚 - 灵活的工作时间和地点 - 参与优质自动化项目的机会 - 与行业专家合作的机会 - 长期稳定的合作关系 --- # 交流接触器选型计算器 - 智能接触器型号推荐工具 源地址: https://www.lyskjd.com/tools/contactor-selection-calculator/ 摘要: 专业的交流接触器选型计算器，根据负载特性、功率、电压等参数快速选择合适的交流接触器，提供精准的型号推荐和详细的技术参数，帮助工程师快速完成接触器选型和系统设计。

根据负载特性快速选择合适的交流接触器

参数设置

交流接触器

请输入参数并点击计算按钮

免责声明

本工具仅作为参考，实际选型请根据具体应用场景和相关标准进行验证。建议在专业电气工程师指导下使用，本网站对使用本工具产生的任何后果不承担责任。

--- # 接地电阻计算器 - 接地系统电阻值计算工具 源地址: https://www.lyskjd.com/tools/grounding-resistance-calculator/ 摘要: 专业的接地电阻计算器，根据接地体类型、土壤电阻率等参数计算接地电阻值，提供精准的接地电阻计算结果和系统建议，帮助工程师快速完成接地系统设计。
--- # 节能改造是个伪命题（真正厉害的人早用上了风机变频器） 源地址: https://www.lyskjd.com/articles/9/ 摘要: 大家都在说节能，却没人敢承认一个事实：90%的节能改造项目都是在做无用功。你为什么改造了风机却没省钱？答案是风机变频器——真正的节能不是减少消耗，而是按需供能，风机变频器让节能从玄学变成科学。 你有没有发现一个诡异的现象？ 工厂老板们一边抱怨电费像流水一样流走，一边又在疯狂投入各种"节能改造"项目。今天换个LED灯，明天装个太阳能板，后天再整个余热回收系统。结果呢？电费单上的数字还是居高不下。 我见过太多这样的场景：车间主任拿着节能改造报告向老板邀功，说"我们今年又节省了5%的电费"。老板点点头，转身就骂财务："怎么这个月电费又涨了3万？" **节能改造就像一场皇帝的新衣游戏。** 大家都在说节能，却没人敢承认一个事实：90%的节能改造项目都是在做无用功。 你为什么改造了风机却没省钱？答案可能让你怀疑人生。 ### 你被骗了，节能改造的真相是这样的 我曾经在一家年产值5亿的机械厂做过节能诊断。他们的车间里装着8台大型离心风机，每天24小时不间断运行。老板告诉我，这些风机每年的电费就超过200万。 为了省钱，他们去年刚做了节能改造：把原来的普通电机换成了高效电机，还加装了变频控制器。改造完成后，供应商信誓旦旦地说能省30%的电费。 结果呢？半年下来，电费只降了不到5%。老板气得要找供应商算账，供应商却振振有词："我们的设备没问题，是你们不会用。" 后来我去现场看了一下，发现问题出在他们的使用方式上。 原来，他们的风机虽然装了变频器，但设置的参数还是和原来一样。白天生产时，风机全速运行；晚上不生产时，风机还是保持低速运转。 **他们花了几十万买的变频器，就像装了个摆设。** 这就是大多数节能改造项目的真相：看起来很美，实际上没用。 为什么会这样？因为大多数人对节能的理解都是错的。 ### 真正的节能不是减少消耗，而是按需供能 传统的节能改造思路是：在现有设备的基础上，通过技术手段减少能源消耗。比如换个更高效的电机，或者优化一下运行参数。 但这种思路有个致命的缺陷：它没有从根本上解决问题。 工业生产中的能源浪费，90%不是因为设备效率低，而是因为"过度供给"。 举个例子：风机的作用是为车间提供通风换气。在生产高峰期，车间里的人员和设备都在满负荷运转，需要大量的新鲜空气。但在生产低谷期，比如午休时间或者晚上，车间里只有少数人在值班，根本不需要那么多的风量。 但大多数工厂的风机都是24小时全速运行的。不管车间里有没有人，不管生产任务多不多，风机都在拼命地送风。 这就像你家里的空调，不管室内温度是多少，都开在最低温度。你说电费能不高吗？ 真正的节能不是减少消耗，而是按需供能。 风机变频器就是解决这个问题的终极方案。如果你想了解更多关于风机变频器的产品信息，可以查看我们的[变频器产品中心]()，那里有详细的产品规格和应用案例。 ### 风机变频器，让节能从"玄学"变成"科学" 风机变频器的原理其实很简单：它通过改变电机的供电频率，来精确控制风机的转速。 当车间里需要大量通风时，变频器让风机全速运行；当车间里不需要那么多风量时，变频器让风机减速运行。 **就像你家里的空调，根据室内温度自动调节制冷量。** 我曾经给一家化工厂做过风机变频改造。他们的车间里装着6台大型轴流风机，原来的运行方式是：白天全开，晚上开2台。改造后，我们根据车间的实际通风需求，设置了自动调节参数。 结果呢？改造完成后的第一个月，电费就下降了42%。老板直接给我发了个5万块的红包。 这不是个例。根据我的经验，风机变频改造的节能效果通常在30%-60%之间。而且投资回报周期一般不超过18个月。 **安装风机变频器，就像给你的工厂装了个智能管家。** 它能根据生产需求自动调节能源供给，让每一度电都用在刀刃上。 ### 为什么90%的人安装风机变频器后都失败了？ 我见过很多工厂老板，花了大价钱买了风机变频器，却没有达到预期的节能效果。 为什么会这样？因为他们犯了一个致命的错误：把风机变频器当成了普通的节能设备。 实际上，风机变频器的节能效果取决于两个关键因素： 1. **合理的参数设置** 2. **专业的运维管理** 大多数工厂在安装风机变频器后，都是由电工随便设置一下参数就完事了。他们根本不知道如何根据车间的实际需求来调整变频器的运行模式。 **就像你买了一辆法拉利，却用它来拉货。** 我曾经遇到过一个客户，他们的车间里装着4台风机变频器，设置的参数都是一样的。但实际上，这4台风机的负载情况完全不同：1号风机负责给焊接车间通风，2号风机负责给装配车间通风，3号风机负责给喷漆车间通风，4号风机负责给仓库通风。 不同的车间，通风需求是完全不同的。焊接车间需要大量的新鲜空气来排出焊接烟雾，而仓库只需要少量的通风来保持干燥。 但他们的变频器参数设置都是一样的：白天全速运行，晚上低速运行。 这样的设置，怎么可能达到理想的节能效果？ ### 安装风机变频器的正确姿势 那么，如何才能让风机变频器发挥最大的节能效果呢？ 根据我的经验，正确的做法应该是这样的： #### 第一步：进行全面的能源审计 在安装风机变频器之前，首先要对工厂的能源消耗情况进行全面的审计。了解每个车间、每台设备的能源消耗情况，找出能源浪费的主要环节。 #### 第二步：选择合适的变频器 不同的风机需要不同类型的变频器。在选择变频器时，要根据风机的功率、负载特性、运行环境等因素来选择合适的产品。如果你想快速选择适合风机的变频器型号，可以使用我们的[VFD选型工具]()，它能根据具体参数快速推荐合适的型号。 #### 第三步：进行专业的安装调试 安装变频器时，要由专业的技术人员进行安装调试。根据车间的实际通风需求，设置合理的运行参数。如果你需要专业的变频控制系统解决方案，可以查看我们的[变频驱动控制柜]()产品，它集成了变频器、控制系统和保护装置，为风机提供完整的驱动解决方案。 #### 第四步：建立完善的运维管理制度 安装变频器后，要建立完善的运维管理制度。定期对变频器进行检查维护，根据生产需求的变化及时调整运行参数。 **记住：风机变频器不是一劳永逸的解决方案，而是需要持续优化的节能系统。** ### 结语：节能改造的终极答案 回到文章开头的问题：为什么大多数节能改造项目都是在做无用功？ 因为大多数人对节能的理解都是错的。他们把节能当成了一种技术手段，而不是一种管理理念。 真正的节能不是减少消耗，而是按需供能。 风机变频器就是实现按需供能的最佳工具。它能让你工厂的每一度电都用在刀刃上，真正实现节能增效的目标。 **如果你还在为工厂的电费发愁，别再浪费钱做那些没用的节能改造了。** 安装风机变频器，才是解决问题的终极答案。 如果你想了解更多关于工业自动化和节能解决方案的信息，可以查看我们的[工业自动化解决方案]()页面，那里有更多行业案例和技术方案。 现在就行动起来，让你的工厂真正实现节能增效。 --- # 某汽车零部件制造企业智能配电系统升级项目 源地址: https://www.lyskjd.com/cases/manufacturing-smart-power-distribution/ 摘要: 为某汽车零部件制造企业提供智能配电系统升级解决方案，实现了能耗降低35%，可靠性提升至99.9%，运维成本降低40%。 # 案例详细内容 这里可以编写成功案例的详细内容，使用Markdown格式。 ## 1. 客户简介 上海汽车零部件有限公司成立于2005年，是一家专业生产汽车发动机零部件的制造企业，占地面积约5万平方米，拥有员工800余人。公司主要为国内知名汽车厂商提供发动机缸体、缸盖、曲轴等核心零部件，年产能达100万件。 ## 2. 项目背景 随着企业规模的不断扩大和生产设备的更新换代，原有配电系统逐渐无法满足生产需求，主要面临以下问题： 1. **能耗高**：企业每月电费支出超过50万元，约占生产成本的15%，高于行业平均水平。 2. **可靠性差**：配电设备老化严重，每年因停电造成的生产损失约200万元。 3. **运维效率低**：采用传统人工巡检方式，巡检周期长，无法及时发现和处理潜在问题。 4. **缺乏数据支持**：无法实时监控和分析用电数据，无法优化用电结构。 为了解决这些问题，企业决定进行智能配电系统升级，提高能源利用效率，降低生产成本，提升生产可靠性。 ## 3. 解决方案设计 森阔机电为客户提供了全面的智能配电系统升级解决方案，包括： ### 3.1 系统架构 采用三层架构设计： - **感知层**：通过智能仪表、传感器等设备实时采集配电设备运行数据 - **网络层**：采用工业以太网和无线通信技术，实现数据传输 - **应用层**：智能配电监控系统，实现数据存储、分析和可视化展示 ### 3.2 核心设备 - **ZK-GCK智能低压开关柜**：具有智能监控、保护、通信等功能 - **ZK-PLC300系列控制器**：实现逻辑控制和数据处理 - **智能仪表**：实时采集电压、电流、功率、电能等参数 - **智能配电监控系统**：实现可视化监控和数据分析 ### 3.3 主要功能 1. **实时监控**：24小时实时监控所有配电设备运行状态 2. **智能负载分析**：分析用电负载特性，优化用电结构 3. **故障预警和定位**：提前发现潜在故障，快速定位故障位置 4. **能耗数据分析**：生成详细的能耗报表，支持节能分析 5. **远程控制**：实现远程合闸、分闸等操作 6. **自动化运维**：自动生成巡检报告，优化运维流程 ## 4. 项目实施过程 ### 4.1 需求调研和方案设计 项目团队深入企业现场，了解现有配电系统情况和客户需求，制定了详细的解决方案设计方案，包括系统架构、设备选型、实施计划等。 ### 4.2 产品选型和采购 根据方案设计，采购了ZK-GCK智能低压开关柜、ZK-PLC300系列控制器、智能仪表等核心设备，并进行了设备验收和测试。 ### 4.3 现场安装和调试 在企业停产间隙，项目团队进行了现场安装和调试工作，包括： - 原有设备拆除和新设备安装 - 电缆敷设和接线 - 系统调试和功能测试 - 与现有系统集成 ### 4.4 人员培训和系统上线 对企业相关人员进行了系统操作、维护和故障处理培训，确保系统能够正常运行和维护。系统上线后，项目团队进行了持续的跟踪和优化。 ## 5. 项目成果 ### 5.1 经济效益 - **能耗降低35%**：每月节省电费约17.5万元，每年节省210万元 - **可靠性提升至99.9%**：每年减少生产损失约180万元 - **运维成本降低40%**：每年节省运维费用约80万元 - **投资回报率**：投资回收期约2年 ### 5.2 管理效益 - **实现了24小时无人值守**：提高了管理效率，减少了人工成本 - **建立了完整的能耗数据库**：为后续优化提供了数据支持 - **提升了企业形象**：展示了企业的数字化转型成果 ## 6. 技术亮点分析 ### 6.1 物联网技术应用 采用物联网技术实现设备状态实时采集和传输，解决了传统配电系统数据采集不及时、不准确的问题。 ### 6.2 大数据分析技术 运用大数据分析技术，对用电数据进行深入分析，优化用电负载，降低峰值能耗，提高能源利用效率。 ### 6.3 故障预测和诊断 通过对设备运行数据的分析，实现了故障预测和诊断，提前排除潜在问题，减少了故障停机时间。 ### 6.4 模块化设计 采用模块化设计，便于后续扩展和升级，提高了系统的灵活性和可扩展性。 ## 7. 客户反馈 客户对本次智能配电系统升级非常满意，认为系统运行稳定，功能齐全，达到了预期效果。客户表示，通过本次升级，企业实现了能耗大幅降低，生产可靠性显著提升，运维成本大幅下降，为企业的数字化转型提供了有力支持。 ## 8. 经验总结 通过本次项目实施，我们积累了丰富的制造行业智能配电系统升级经验： 1. **深入了解客户需求**：充分了解客户的实际需求和痛点，制定个性化解决方案 2. **注重系统集成**：确保新系统与现有系统的无缝集成 3. **重视人员培训**：确保客户能够熟练操作和维护系统 4. **持续优化改进**：系统上线后，持续跟踪和优化，提高系统性能 ## 9. 相关资源 - [智能配电解决方案白皮书](https://www.example.com/whitepapers/smart-power-distribution.pdf) - [ZK-GCK智能低压开关柜产品手册](https://www.example.com/products/zk-gck-manual.pdf) - [智能配电监控系统操作指南](https://www.example.com/guides/smart-monitoring-system-guide.pdf) --- # 某商业综合体智能配电解决方案实施案例 源地址: https://www.lyskjd.com/cases/smart-building-power-distribution/ 摘要: 为某大型商业综合体提供智能配电解决方案，实现了能耗降低25%，供电可靠性提升至99.99%，运维效率提高60%，为商业综合体的智能化运营提供了有力支持。 # 案例详细内容 ## 1. 客户简介 上海恒基商业管理有限公司是一家专业从事商业地产开发和运营的企业，拥有多个商业综合体项目。本次项目是该公司新建的一座建筑面积20万平方米的商业综合体，包括购物中心、写字楼、酒店等业态。 ## 2. 项目背景 该商业综合体包含多种业态，用电需求差异较大，传统的配电系统无法满足其智能化运营需求。主要面临以下挑战： 1. **多业态差异化配电管理**：购物中心、写字楼、酒店等业态的用电需求不同，需要差异化管理 2. **能耗管理**：商业综合体能耗较大，需要精细化的能耗监测和管理 3. **供电可靠性**：商业综合体对供电可靠性要求高，需要保障不间断供电 4. **运维效率**：传统人工运维效率低，成本高 5. **系统集成**：需要与建筑智能化系统集成，实现整体智能化运营 ## 3. 解决方案设计 ### 3.1 系统架构 采用分层分布式架构设计： - **设备层**：包括变压器、开关柜、照明设备、空调设备等 - **采集层**：通过智能仪表、传感器等设备采集用电数据 - **控制层**：采用ZK-PLC300系列控制器实现逻辑控制 - **通信层**：采用工业以太网和无线通信技术，实现数据传输 - **应用层**：智能配电监控系统和建筑能源管理系统，实现数据存储、分析和可视化展示 ### 3.2 核心设备 - **ZK-GCK智能低压开关柜**：具有智能监控、保护、通信等功能 - **ZK-PLC300系列控制器**：实现逻辑控制和数据处理 - **智能仪表**：采集电流、电压、功率、电能等参数 - **传感器**：采集温度、湿度等环境参数 - **智能配电监控系统**：实现可视化监控和数据分析 - **建筑能源管理系统**：实现能耗监测和节能管理 ### 3.3 主要功能 1. **多业态差异化配电管理**：根据不同业态的用电需求，制定差异化的配电策略 2. **能耗监测和管理**：实时监测各区域、各业态的能耗情况，优化能源利用 3. **供电可靠性保障**：采用冗余设计，保障不间断供电 4. **远程监控和自动化运维**：实现远程监控和自动化运维，提高运维效率 5. **与建筑智能化系统集成**：与BMS、安防系统等集成，实现整体智能化运营 6. **数据分析和报表**：生成详细的运行报表和能耗分析报告 ## 4. 项目实施过程 ### 4.1 需求调研和方案设计 项目团队深入了解客户需求，结合商业综合体的实际情况，制定了详细的解决方案设计方案，包括系统架构、设备选型、功能设计等。 ### 4.2 产品选型和采购 根据方案设计，采购了ZK-GCK智能低压开关柜、ZK-PLC300系列控制器、智能配电监控系统等核心设备，并进行了设备验收和测试。 ### 4.3 现场安装和调试 项目团队在现场进行了设备安装和系统调试，包括： 1. 设备安装和接线 2. 系统通信网络搭建 3. 智能配电监控系统部署和配置 4. 建筑能源管理系统部署和配置 5. 与建筑智能化系统集成测试 6. 功能测试和优化 ### 4.4 人员培训和系统上线 对客户的运维人员进行了系统操作和维护培训，确保客户能够熟练使用和维护系统。系统上线后，项目团队进行了持续的跟踪和优化，确保系统运行稳定。 ## 5. 项目成果 ### 5.1 经济效益 - **能耗降低25%**：每年节省电费约300万元 - **供电可靠性提升至99.99%**：减少了停电损失 - **运维效率提高60%**：减少了运维人员数量，降低了运维成本 - **投资回报率**：投资回收期约4年 ### 5.2 管理效益 - **实现了多业态差异化配电管理**：满足不同业态的用电需求 - **提升了整体智能化水平**：与建筑智能化系统无缝集成 - **提高了管理效率**：实现了可视化管理和自动化运维 - **提升了企业形象**：展示了企业的智能化运营能力 ## 6. 技术亮点分析 ### 6.1 多业态差异化配电管理 针对商业综合体包含的多种业态，采用差异化的配电管理策略，满足不同业态的用电需求，优化了能源利用效率。 ### 6.2 能耗精细化管理 实现了能耗的精细化监测和管理，能够实时监测各区域、各业态的能耗情况，生成详细的能耗报表，为节能管理提供了数据支持。 ### 6.3 冗余设计提高可靠性 采用冗余设计，包括冗余电源、冗余通信等，提高了供电可靠性，保障了商业综合体的正常运营。 ### 6.4 系统深度集成 实现了与建筑智能化系统的深度集成，包括BMS系统、安防系统等，提升了整体智能化水平，实现了统一管理和协调控制。 ## 7. 客户反馈 客户对本次智能配电解决方案非常满意，认为系统运行稳定，功能齐全，达到了预期效果。客户表示，通过本次项目，商业综合体实现了智能化配电管理，提高了供电可靠性，降低了能耗，提升了运维效率，为商业综合体的智能化运营提供了有力支持。 ## 8. 经验总结 通过本次项目实施，我们积累了丰富的商业综合体智能配电解决方案经验： 1. **深入了解不同业态的用电需求**：针对不同业态制定差异化的配电策略 2. **注重系统集成**：确保与建筑智能化系统的无缝集成 3. **重视供电可靠性**：采用冗余设计，保障不间断供电 4. **加强能耗管理**：实现能耗的精细化监测和管理 5. **持续优化改进**：系统上线后，持续跟踪和优化，提高系统性能 ## 9. 相关资源 - [商业综合体智能配电解决方案白皮书](https://www.example.com/whitepapers/commercial-smart-power.pdf) - [ZK-GCK智能低压开关柜产品手册](https://www.example.com/products/zk-gck-manual.pdf) - [建筑能源管理系统操作指南](https://www.example.com/guides/bems-guide.pdf) --- # 你大概率会选错变频器，因为90%的人都忽略了这个细节 源地址: https://www.lyskjd.com/articles/8/ 摘要: 你有没有过这样的经历？花了几万块买的进口变频器，用了不到半年就频繁报警；或者为了省钱选了便宜的国产货，结果故障率高到让维修师傅天天上门；又或者明明选了参数匹配的型号，却发现实际运行时能耗比预期高出30%。 你有没有过这样的经历？ 花了几万块买的进口变频器，用了不到半年就频繁报警； 或者为了省钱选了便宜的国产货，结果故障率高到让维修师傅天天上门； 又或者明明选了参数匹配的型号，却发现实际运行时能耗比预期高出30%。 我见过太多工厂负责人在变频器选型上踩坑。 有的追求最贵的进口品牌，结果发现根本用不上那么高端的功能； 有的只看价格，结果买回来的变频器根本扛不住车间的恶劣环境； 还有的照搬同行的选型方案，却忽略了自己工况的独特性。 其实，90%的人选错变频器，都不是因为技术不够，而是因为他们忽略了一个最关键的细节：**工况匹配度**。 今天，我就来帮你避开这些坑，让你选到真正适合自己的变频器。如果你想快速获得专业的选型建议，可以使用我们的[VFD选型工具]()，它能根据你的具体参数快速推荐合适的型号。 ## 你以为的选型，其实都是无效努力 很多人选变频器的过程，就像在超市买饮料： 看品牌、看价格、看包装，却很少看成分表。 他们会花几天时间研究变频器的技术参数， 对比不同品牌的过载能力、调速范围、通讯协议， 却从来没有认真分析过自己的实际工况。 结果就是，选回来的变频器要么性能过剩，要么不堪重负。 > 选型的本质不是选最好的，而是选最合适的。 我曾经遇到过一个客户， 他的工厂里有一台110kW的水泵， 之前用的是某进口品牌的变频器， 结果用了不到一年就烧毁了功率模块。 后来我去现场看了才发现， 这台水泵每天要启停几十次， 而他选的变频器是普通的通用型， 根本不适合频繁启停的工况。 后来我给他推荐了一款专门针对水泵的变频器， 价格只有之前的一半， 但用了三年都没出过问题。 这就是工况匹配的重要性。如果你想了解更多关于变频器的产品信息，可以查看我们的[变频器产品中心]()，那里有详细的产品规格和应用案例。 ## 90%的人忽略的细节：工况分析四步法 那么，如何才能做到工况匹配呢？ 我总结了一套「工况分析四步法」， 只要你按照这个方法来， 就能选到最适合自己的变频器。 ### 第一步：分析负载类型 变频器的负载类型主要分为三类： - 恒转矩负载（如传送带、搅拌机） - 恒功率负载（如机床主轴、卷取机） - 二次方律负载（如风机、水泵） 不同的负载类型对变频器的要求完全不同。如果你需要了解更多关于电机控制和负载类型的信息，可以查看我们的[电机控制解决方案]()，那里有详细的技术说明和应用案例。 比如，恒转矩负载需要变频器有较强的过载能力， 因为启动时需要克服较大的静摩擦力； 而二次方律负载则更注重变频器的调速范围和节能效果， 因为这类负载的功率消耗和转速的平方成正比。 > 选变频器的第一步，不是看参数，而是看负载类型。 ### 第二步：评估运行环境 变频器的运行环境直接影响其使用寿命和可靠性。 很多人选变频器时只看技术参数， 却忽略了车间的温度、湿度、粉尘等环境因素。 比如，在高温高湿的环境下， 需要选择有防潮涂层和高温保护的变频器； 在粉尘较多的车间， 需要选择有防尘外壳和散热设计的变频器； 在有腐蚀性气体的环境中， 需要选择有防腐涂层的变频器。 我曾经见过一个客户， 他在海边的工厂里用了普通的变频器， 结果不到半年就因为盐雾腐蚀而报废。 后来我给他推荐了一款专门针对海边环境的变频器， 用了五年都没出过问题。 > 环境决定了变频器的使用寿命，比参数更重要。 ### 第三步：确定控制要求 不同的应用场景对变频器的控制要求也不同。 比如， - 对于需要精确定位的设备，需要选择有高精度编码器反馈的变频器； - 对于需要多台设备同步运行的生产线，需要选择支持现场总线通讯的变频器； - 对于需要远程监控和调试的设备，需要选择支持物联网功能的变频器。 很多人选变频器时只看基本的调速功能， 却忽略了这些高级控制功能的重要性。如果你想了解更多关于变频器控制功能的信息，可以查看我们的[变频驱动控制柜]()产品页面，那里有详细的控制方案和技术参数。 结果就是， 买回来的变频器无法满足实际生产的需求， 不得不花更多的钱去升级改造。 > 控制要求决定了变频器的功能配置，比品牌更重要。 ### 第四步：计算成本效益 最后，我们需要计算变频器的成本效益。 这里的成本不仅包括购买成本， 还包括安装成本、维护成本、能耗成本等。 很多人选变频器时只看购买价格， 却忽略了长期的使用成本。 比如， 一款价格便宜的变频器可能能耗较高， 长期使用下来反而更贵； 一款价格较高的变频器可能可靠性更好， 维护成本更低， 长期使用下来反而更划算。 我曾经给一个客户做过一个成本分析， 他之前用的是一款便宜的国产变频器， 购买价格是1万元， 但每年的维护成本和能耗成本加起来要5000元； 后来我给他推荐了一款价格稍高的变频器， 购买价格是1.5万元， 但每年的维护成本和能耗成本加起来只有2000元。 五年下来， 后者比前者节省了10万元。 > 选变频器不能只看价格，要看长期的成本效益。 ## 选对变频器的三个关键原则 除了上面的四步法， 我还总结了三个选对变频器的关键原则， 希望能帮你避开更多的坑。 ### 原则一：拒绝跟风，只选适合自己的 很多人选变频器时喜欢跟风， 别人用什么品牌自己就用什么品牌， 别人选什么型号自己就选什么型号。 但实际上， 每个工厂的工况都不同， 适合别人的不一定适合你。 比如， 别人的车间温度低、粉尘少， 可能用普通的变频器就可以； 但你的车间温度高、粉尘多， 就需要用专门的耐高温、防尘的变频器。 > 适合自己的才是最好的，不要盲目跟风。 ### 原则二：重视售前服务，忽略品牌光环 很多人选变频器时只看品牌， 认为进口品牌一定比国产品牌好。 但实际上， 现在很多国产变频器的技术已经非常成熟， 质量也不比进口品牌差， 而且价格更便宜，售后服务也更及时。 我见过太多客户因为迷信进口品牌， 花了几倍的价格买了进口变频器， 结果出了问题找不到人维修， 或者维修费用高得离谱。 相反， 很多国产品牌的售前服务非常到位， 会派工程师到现场进行工况分析， 帮你选择最适合的变频器型号， 而且售后服务也更及时。 > 售前服务比品牌更重要，因为它直接决定了你选的变频器是否适合自己。 ### 原则三：关注长期价值，不要只看短期成本 很多人选变频器时只看短期成本， 认为越便宜越好。 但实际上， 变频器的使用寿命一般在5-10年， 短期的价格差异在长期的使用成本面前根本不值一提。 比如， 一款便宜的变频器可能用了3年就需要更换， 而一款质量好的变频器可能用了10年都不需要更换。 从长期来看， 后者的成本反而更低。 > 选变频器要关注长期价值，不要只看短期成本。 ## 写给最后10%的人 如果你能看到这里， 恭喜你， 你已经超过了90%的人。 因为你已经意识到了工况匹配的重要性， 而不是盲目地追求品牌和价格。 选型变频器其实并不难， 难的是跳出固有的思维模式， 从工况出发， 而不是从参数出发。 希望今天的分享能帮你选到真正适合自己的变频器， 让你的工厂生产更高效、更稳定、更节能。 如果你想了解更多关于工业自动化和节能解决方案的信息，可以查看我们的[工业自动化解决方案]()页面，那里有更多行业案例和技术方案。 > 选对变频器，就是为你的工厂买了一份长期保险。 --- # 软启动器核心优势对比：以稳定性为核，筑牢工业运行基石 源地址: https://www.lyskjd.com/articles/4/ 摘要: 在工业生产场景中，电机作为核心动力设备，其启动与运行的稳定性直接决定生产效率、设备寿命及运营安全。软启动器凭借精准的控制技术、全面的保护机制与适配复杂工况的设计，相较于传统启动方式及部分同类控制设备，在稳定性上形成显著优势，成为工业领域电机控制的可靠之选。 在工业生产场景中，电机作为核心动力设备，其启动与运行的稳定性直接决定生产效率、设备寿命及运营安全。软启动器凭借精准的控制技术、全面的保护机制与适配复杂工况的设计，相较于传统启动方式及部分同类控制设备，在稳定性上形成显著优势，成为工业领域电机控制的可靠之选。关于软启动器的更多优势对比，可参考[软启动器核心优势对比：重新定义电机控制的高效与可靠]()。 ## 一、与传统启动方式对比：从“冲击扰动”到“平稳可控”，稳定性全面升级 ### 1.1 对比直接启动：规避冲击风险，保障电网与设备稳定 - 电流稳定性控制：直接启动时，电机瞬时电流可达额定电流的5-8倍，极易引发电网电压跌落、波动，导致同电网其他设备误停机或故障；软启动器通过晶闸管调压技术，将启动电流平稳限制在1.5-4倍额定电流（可通过参数精准调节），避免对电网的剧烈冲击，即使在弱电网环境下也能保持供电稳定。 - 设备运行稳定性：直接启动的瞬时转矩冲击会造成电机绕组变形、轴承磨损加剧，同时引发齿轮啮合冲击、皮带打滑等传动系统故障，长期使用会大幅降低设备可靠性；软启动器通过电压斜坡、转矩斜坡等平缓启动模式，实现电机转速逐步提升，显著减少机械冲击，降低设备故障发生率，延长电机及负载设备的使用寿命。 - 工况适配稳定性：直接启动仅适用于小功率电机，大功率电机启动时易因电流过载烧毁绕组或触发保护跳闸；软启动器覆盖5.5kW-400kW功率范围，适配11A-800A额定电流，可稳定驱动不同功率段的鼠笼式异步电机，无需担心功率不匹配导致的启动失败问题。 ### 1.2 对比星三角启动：消除切换扰动，强化运行稳定性 - 启动过程稳定性：星三角启动依赖接触器切换实现星形与三角形连接转换，切换瞬间存在二次电流冲击，易造成电机振动、电压波动，且启动转矩固定，无法适配复杂负载；软启动器无需切换连接方式，通过连续调压实现平滑启动，启动曲线可根据负载特性（如风机、压缩机、泵类）自定义，启动过程无冲击、无振动，稳定性不受负载类型影响。 - 保护机制稳定性：星三角启动仅具备基础启动功能，缺乏对电机运行状态的实时监测，当出现缺相、过载、电压异常等故障时无法及时响应，易导致设备损坏；软启动器集成输入缺相、输出缺相、过载、过压、欠压、三相不平衡等多重保护功能，实时监测电机电流、电压及设备温度，异常时快速触发保护动作，避免故障扩大，保障系统稳定运行。 - 接线与维护稳定性：星三角启动需搭配多个接触器、继电器，接线复杂且故障点多，长期运行后接触器触点磨损易引发接触不良，影响启动稳定性；软启动器采用模块化集成设计，接线简洁、故障点少，且具备故障自诊断功能，可快速定位问题，减少维护停机时间，保障设备持续稳定运行。 ## 二、与变频器对比：聚焦定速场景，稳定性更适配刚需 ### 2.1 运行环境稳定性：适应复杂工况，无需额外防护 - 环境适配能力：变频器对安装环境要求严苛，需控制温度、湿度及电磁干扰，否则易出现故障；软启动器防护等级达IP20，可在-10°C~+40°C、相对湿度95%RH以下（无凝露）的环境中稳定运行，且抗电磁干扰能力强，无需额外配置屏蔽或滤波设备，普通工业厂房、车间均可直接安装使用。 - 散热稳定性：变频器运行时产生大量热量，需依赖专业散热系统，散热不良易导致模块损坏；软启动器采用强迫风冷设计，散热结构优化，即使长时间连续运行也能保持温度稳定，避免因过热触发保护停机。 ### 2.2 运行状态稳定性：无谐波干扰，保障系统兼容 - 电网兼容性：变频器运行时会产生谐波污染，影响电网质量，可能导致其他精密设备故障，需额外配置滤波器；软启动器启动完成后晶闸管全导通，近似工频运行，无谐波产生，不会对电网及周边设备造成干扰，保障整个电力系统的稳定兼容。 - 功能冗余规避：变频器功能复杂，调速相关模块长期闲置（定速场景）易增加故障风险；软启动器专注定速电机的启动与保护，功能精简且聚焦核心需求，无冗余模块，运行过程中故障概率更低，稳定性更有保障。 ## 三、软启动器自身稳定性优势：多重设计筑牢可靠防线 ### 3.1 硬件与结构稳定性：扎实设计，适配长期运行 - 核心部件选型：采用高品质晶闸管、线路板及继电器，经过严格的可靠性测试，抗老化、抗冲击能力强，可适应工业场景的长期连续运行需求。 - 结构优化设计：机身结构紧凑，安装固定方式稳固，震动耐受度达0.5G以下，在有轻微震动的工业环境中仍能保持稳定运行，避免因震动导致的接线松动等问题。 ### 3.2 参数与保护稳定性：精准调控，避免误触发 - 参数可调适配：过载等级、过压/欠压保护倍数、三相不平衡度等核心参数均可按需精准设定（如过载等级1-30级可调），可根据不同电机及负载特性优化配置，避免保护功能误触发或失效，保障运行稳定性。 - 故障响应机制：具备完善的故障检测与响应系统，无论是外部故障（如外部端子信号异常）还是内部故障（如晶闸管击穿、线路板故障），都能快速识别并触发跳闸保护，同时通过面板清晰显示故障信息，便于快速排查，减少停机时间。 ### 3.3 定制化稳定性：适配特殊场景，保障专属需求 - 特殊工况定制：支持防爆、低温、高压及超海拔场景的定制化设计，超海拔2000米以上可通过降额配置保持稳定运行，满足矿山、石油化工、高原地区等特殊环境的使用需求。 - 配套功能稳定：针对水泵等特定设备，支持浮球、电接点压力表、液位继电器等配套功能，无需额外控制器即可实现自动起停，功能联动稳定，避免因第三方设备兼容问题导致的运行波动。 对于以定速运行为主的工业电机场景，软启动器以“低冲击、强适配、少故障”为核心的稳定性优势，既解决了传统启动方式的运行扰动问题，又规避了变频器在刚需场景中的过度配置与环境限制。无论是普通生产车间的通用电机，还是特殊工况下的重型负载设备，软启动器都能通过扎实的硬件设计、全面的保护机制与灵活的适配能力，为电机运行提供持续稳定的保障，助力工业生产降本增效、安全无忧。软启动器作为工业自动化的重要组成部分，在[智能配电系统在现代工厂中的应用与优势]()中扮演着重要角色。 --- # 软启动器核心优势对比：重新定义电机控制的高效与可靠 源地址: https://www.lyskjd.com/articles/3/ 摘要: 在工业生产的电机驱动场景中，启动方式的选择直接影响设备寿命、电网稳定性与运行成本。软启动器凭借精准的电压调节技术，相较于传统直接启动、星三角启动及部分高端控制设备，形成了兼顾性能、成本与安全性的独特优势，成为多数工况的优选方案。 在工业生产的电机驱动场景中，启动方式的选择直接影响设备寿命、电网稳定性与运行成本。软启动器凭借精准的电压调节技术，相较于传统直接启动、星三角启动及部分高端控制设备，形成了兼顾性能、成本与安全性的独特优势，成为多数工况的优选方案。关于软启动器在稳定性方面的更多优势，可参考[软启动器核心优势对比：以稳定性为核，筑牢工业运行基石]()。 ## 一、与传统启动方式对比：告别冲击，守护设备与电网 ### 1.1 对比直接启动：从“硬冲击”到“软过渡” - 电流冲击控制：直接启动时电机电流可达额定电流的5-8倍，易造成电网波动、电压跌落，甚至触发保护跳闸；软启动器通过晶闸管调压，将启动电流平稳控制在额定电流的1.5-4倍，弱电网环境下也能避免故障风险。 - 机械损耗防护：直接启动的瞬时转矩冲击会导致齿轮撞击、皮带打滑断裂、管道水锤效应等问题，软启动器通过电压或转矩斜坡控制，实现平稳加速，显著降低传动部件磨损，延长电机及负载设备使用寿命。 - 设备适配性：直接启动仅适用于小功率电机，大功率场景易因电流冲击烧毁电机绕组；软启动器覆盖5.5kW-400kW功率范围，可适配鼠笼式异步电机的各类工况需求。 ### 1.2 对比星三角启动：功能升级，操作更灵活 - 启动性能优化：星三角启动仅能实现固定模式切换，启动转矩有限且切换时存在二次冲击；软启动器提供电压斜坡、限流、转矩三种启动曲线，可根据泵、风机、压缩机等不同负载特性自定义参数，适配复杂工况。 - 保护功能完善：星三角启动仅具备基础启动功能，无过载、缺相、过压等保护；软启动器集成多重防护机制，可实时监测电机运行状态，异常时快速切断回路，避免设备损坏。 - 安装与维护：星三角启动需搭配多个接触器、继电器，接线复杂且故障点多；软启动器采用模块化设计，结构紧凑，接线简单，后期维护成本更低。 ## 二、与变频器对比：精准匹配，性价比更优 ### 2.1 成本与适用场景适配：拒绝过度配置 - 采购与运维成本：变频器价格通常为同功率软启动器的2-3倍，且需专业人员调试；软启动器定价合理，中小企业采购压力小，基础款无需复杂调试，出厂参数可直接适配常规场景。 - 功能冗余规避：变频器侧重调速控制，适用于需频繁变速的场景；软启动器专注定速电机的启动与保护，无调速功能冗余，对于风机、水泵等恒速运行设备，是更经济的选择。 ### 2.2 安装与运行稳定性：简化流程，降低风险 - 安装复杂度：变频器对安装环境、散热条件要求严苛，且易受电磁干扰；软启动器防护等级达IP20及以上，抗干扰能力强，适应-10°C~+40°C宽温环境，普通工业场景可直接安装。 - 运行能耗：变频器长期运行存在谐波污染，需额外配置滤波器；软启动器启动完成后晶闸管全导通，近似工频运行，能耗低且无谐波干扰，无需额外辅助设备。 ## 三、软启动器核心差异化优势：全场景适配的实用之选 ### 3.1 多功能集成：一台设备满足多重需求 - 控制模式灵活：支持本地键盘、远程控制、通讯控制及组合控制模式，可通过RS485接口接入Modbus系统，实现多设备集中监控，适配自动化生产线的集成需求。 - 扩展功能丰富：配备4-20mA模拟输出、继电器接口，可与传感器、PLC联动，部分型号支持软停车、直流制动功能，满足特殊场景的停机需求。 ### 3.2 高可靠性与便捷性：省心运维，稳定运行 - 标准化与兼容性：符合IEC、NEMA等国际标准，适配220V/380V等多种电压等级，可融入不同供电系统，新旧设备改造均可便捷替换。 - 操作与诊断便捷：配备双语液晶面板，按键功能清晰，可快速调整参数、查询故障记录；部分型号支持专用软件诊断，能精准定位接触器故障、电网电压异常等问题，缩短维修时间。 ### 3.3 定制化适配：覆盖特殊工况需求 - 特殊场景定制：支持防爆、低温、高压等定制化设计，可适配矿山、建材、石油化工等恶劣环境；超海拔地区使用时，可通过降额配置保障稳定运行。 - 保护参数可调：过载等级、过压/欠压保护倍数、三相不平衡度等参数均可按需设定，精准匹配不同负载的运行特性，避免保护误触发。 软启动器以“平稳启动、全面保护、高性价比”为核心，既解决了传统启动方式的冲击与损耗问题，又规避了变频器的功能冗余与高成本，成为工业生产中定速电机控制的理想选择。无论是中小企业的通用场景，还是大型设备的重型负载工况，都能通过其灵活的配置与可靠的性能，实现降本增效与安全运行的双重目标。软启动器作为电机控制的重要设备，也是[智能配电系统在工业领域的应用与发展]()中不可或缺的组成部分。 --- # 软启动器选型完全指南：从参数到场景，一文搞定 源地址: https://www.lyskjd.com/articles/soft-starter-selection-guide/ 摘要: 软启动器选型是工业电气设计中的关键环节，选型不当可能导致启动失败、设备损坏甚至安全事故。本文从电机参数、负载类型、启动模式、保护功能、环境条件等维度，系统讲解软启动器选型的核心要点与常见误区，帮助工程师快速精准地完成选型。 软启动器选型是工业电气设计中最容易被忽视、却又最不容出错的环节。选小了，电机启动失败、频繁跳闸；选大了，成本浪费、保护失灵；选错了类型，轻则设备寿命缩短，重则引发安全事故。本文将从实际工程经验出发，系统讲解软启动器选型的每一个关键步骤，帮你避开90%的常见选型误区。如果你需要快速获得选型结果，可以直接使用我们的[软启动器智能选型计算器]()，输入电机参数即可获得精准的型号推荐。 ![软启动器产品展示](/images/products/soft-starter/19.webp) ## 一、选型前必须搞清楚的三个核心参数 ### 1.1 电机额定功率——选型的起点 电机额定功率是软启动器选型的最基本依据。软启动器的额定功率必须大于或等于所配电机的额定功率，且需根据负载类型预留适当余量。
> ⚠️ 常见误区：很多工程师习惯性地将软启动器功率放大一档"以防万一"，但对于轻载负载来说，过度放大反而会导致过载保护灵敏度下降，无法有效保护电机。 ### 1.2 电机额定电压——决定产品系列 电机额定电压直接决定了软启动器的产品系列选择： | 电压等级 | 适用产品系列 | 典型应用场景 | |---------|------------|------------| | 380V | 低压软启动器 | 工厂配电、水泵房、空调系统 | | 660V | 低压软启动器（特殊规格） | 矿井、冶金 | | 3kV/6kV/10kV | 高压固态软启动柜 | 大型水泵站、矿山主扇、水泥磨机 | 对于380V低压场景，我们的[GE300系列智能旁路软启动器]()和[GE300系列智能在线软启动器]()覆盖18.5kW~630kW功率段，可满足绝大多数低压应用需求。对于高压场景，[SKR-HV系列高压固态软启动柜]()支持3kV/6kV/10kV电压等级，最大功率可达3200kW。 ![高压固态软启动柜](/images/products/hv-soft-starter/hv-soft-starter-01.webp) ### 1.3 电机额定电流——选型的硬性约束 电机额定电流是软启动器选型的硬性约束条件。软启动器的额定电流必须大于或等于电机额定电流，这是确保设备安全运行的基本前提。 实际选型中，建议按以下公式计算： **软启动器额定电流 ≥ 电机额定电流 × 负载系数** 其中负载系数根据负载类型取值： - 标准负载：1.0 - 重载负载：1.1~1.3 - 频繁启动：1.2~1.5 你可以使用[电机启动电流计算器]()快速计算启动电流，为选型提供数据支撑。 ## 二、负载类型——决定启动模式和选型方向 负载类型是软启动器选型中最关键的因素，不同负载的启动特性差异巨大，直接决定了启动模式的选择和软启动器的配置。 ### 2.1 常见负载分类与启动特性
负载类型 典型设备 启动转矩需求 推荐启动模式 选型建议
风机类 离心风机、引风机 低→高（平方转矩） 电压斜坡启动 标准型即可
水泵类 离心泵、深井泵 低→中 限流启动+软停车 需软停车防 水锤
压缩机类 空压机、制冷压缩机 中→高 限流启动/突跳启动 放大1~2档
输送带类 皮带机、链式输送机 高（静摩擦力大） 突跳+电压斜坡 重载型，放大2档
破碎机类 颚破、圆锥破 极高 突跳+限流 重载型，放大2~3档
### 2.2 水泵负载的特殊要求——软停车 水泵是软启动器最常见的应用场景之一，但很多人只关注了"软启动"，却忽略了"软停车"的重要性。 水泵在突然停机时，管路中高速流动的水会因惯性继续前进，在阀门处产生巨大的压力波——这就是**水锤效应**。水锤效应轻则导致管道振动、噪音，重则造成管道破裂、阀门损坏、水泵叶轮变形。 因此，水泵应用中的软启动器**必须具备软停车功能**。软停车通过逐渐降低电机端电压，使水泵转速缓慢下降，管路中的水流平稳减速，从而消除水锤效应。 我们的[SKR6800系列智能在线软启动器]()和[SKR300系列智能在线软启动柜]()均标配软停车功能，停车时间可在0~60秒范围内自由设定，完美适配各类水泵应用。 ![软启动器接线示意](/images/products/soft-starter/bypass-wiring-diagram.webp) ### 2.3 重载负载的突跳启动 破碎机、球磨机等重载设备在静止状态下，负载与驱动轴之间存在巨大的静摩擦力，普通电压斜坡启动可能无法克服静摩擦力，导致电机堵转。 **突跳启动**模式可在启动初期施加一个短时（0.1~2秒可调）的高电压脉冲，产生足够大的启动转矩来克服静摩擦力，使负载"松开"后，再平滑过渡到正常的电压斜坡启动。 ## 三、旁路型 vs 在线型——选型的关键抉择 软启动器按运行方式分为**旁路型**和**在线型**两种，这是选型中最常被混淆的概念，两者的结构、性能和适用场景差异显著。 ![旁路软启动器](/images/products/soft-starter/1.jpg) ### 3.1 旁路型软启动器 旁路型软启动器在电机启动完成后，通过内置旁路接触器将晶闸管短接，电机直接由工频电源供电运行。 **优势：** - 运行能耗低——旁路接触器导通电阻远小于晶闸管，运行损耗极小 - 晶闸管发热量小——启动完成后晶闸管退出工作，散热要求低 - 成本较低——结构相对简单，价格更实惠 **适用场景：** 仅需启动保护、运行中无需调速或连续保护的场合，如普通风机、水泵、空压机等。 推荐产品：[GE300系列智能旁路软启动器]() ### 3.2 在线型软启动器 在线型软启动器在电机启动完成后，晶闸管持续保持全导通状态，电机始终通过晶闸管供电运行。 **优势：** - 实时保护——持续监测电机运行状态，可实时响应过载、缺相等故障 - 软停车功能——可实现平滑停车，消除水锤效应 - 全面的运行监控——实时显示电流、电压、功率等运行参数 - 通讯能力强——支持RS485/Modbus等通讯协议，便于系统集成 **适用场景：** 需要实时保护、软停车、远程监控的场合，如供水泵站、消防泵、中央空调等。 推荐产品：[GE300系列智能在线软启动器]()、[SKR6800系列智能在线软启动器]() ![在线软启动器](/images/products/soft-starter/17.jpg) ### 3.3 如何选择？

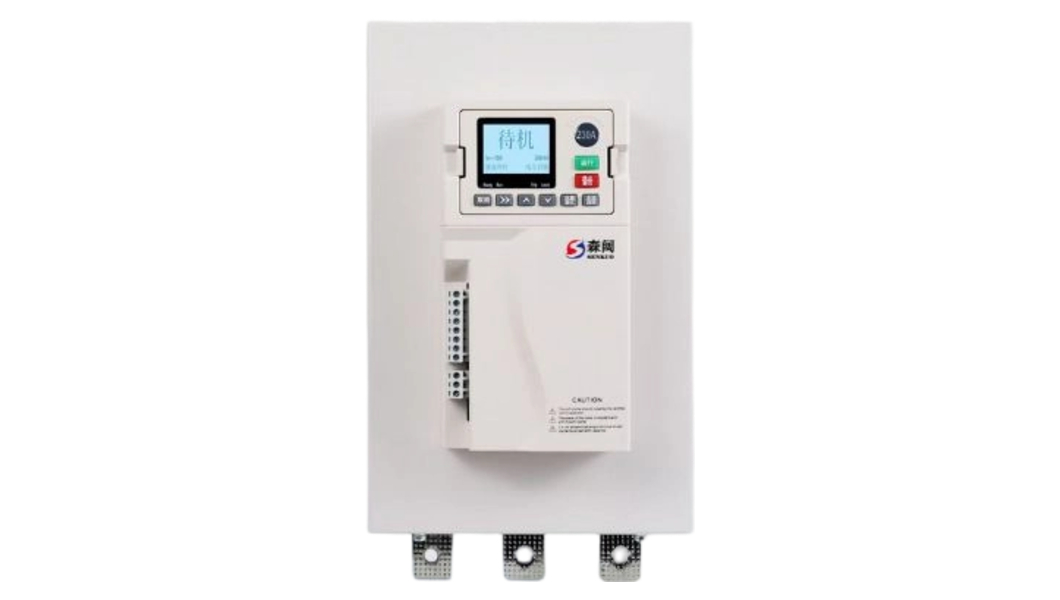

对比维度 旁路型 在线型
运行能耗 极低（旁路接触器导通） 略高（晶闸管全导通压降）
实时保护 启动阶段有效 全程有效
软停车 不支持 支持
运行监控 基础参数 全面监控+通讯
价格 较低 略高
典型应用 风机、空压机 水泵、消防泵、空调
> 💡 选型建议：如果仅需要启动保护，选旁路型更经济；如果需要软停车、实时保护或远程监控，必须选在线型。关于旁路型与在线型的更多技术细节，可参考[软启动器核心优势对比：重新定义电机控制的高效与可靠]()。 ## 四、保护功能——选型的安全底线 软启动器的保护功能是电机安全运行的最后一道防线。不同品牌、不同型号的软启动器保护功能差异较大，选型时必须确认以下核心保护功能是否齐全： ### 4.1 必备保护功能
### 4.2 进阶保护功能 对于关键设备或恶劣工况，还应关注以下进阶保护功能： - **堵转保护**：电机启动过程中转速停滞时快速切断电源 - **接地故障保护**：检测电机绕组接地故障 - **欠载保护**：检测水泵空转、皮带断裂等欠载工况 - **相序保护**：防止电源相序接反导致电机反转 - **外部故障接口**：接收外部温度、压力等传感器信号触发保护 我们的GE300系列软启动器具备**24项全面保护功能**，覆盖上述所有保护需求，详细信息可参考[GE300系列软启动器用户手册]()。 ## 五、环境条件——选型中容易被忽略的因素 ### 5.1 环境温度 软启动器的额定电流是在基准环境温度（通常40°C）下标定的。当安装环境温度超过40°C时，必须按以下公式降额使用： **实际可用电流 = 额定电流 × 降额系数** | 环境温度 | 降额系数 | |---------|---------| | ≤40°C | 1.0 | | 45°C | 0.95 | | 50°C | 0.90 | | 55°C | 0.85 | | 60°C | 0.80 | > ⚠️ 如果环境温度超过60°C，建议选择高一档规格的软启动器，或改善安装环境的通风散热条件。 ### 5.2 海拔高度 海拔超过1000米后，空气密度降低，散热能力下降，同时空气绝缘强度也会降低。海拔1000米以上需降额使用： - 1000~2000米：电流降额5% - 2000~3000米：电流降额10% - 3000米以上：需咨询厂家定制方案 ### 5.3 防护等级 根据安装环境选择合适的防护等级： - **IP20**：标准配电柜内安装，干燥、清洁环境 - **IP40**：防尘要求较高的场合 - **IP54**：潮湿、多尘环境，如水泵房、户外 对于需要独立安装（不放入配电柜）的场合，推荐选择[SKR300系列智能在线软启动柜]()，其柜体式设计提供更高的防护等级和更完善的散热方案。 ![软启动柜产品图](/images/products/soft-starter/7.jpg) ## 六、软启动器 vs 变频器——何时该选变频器？ 在选型过程中，很多工程师会纠结：到底是选软启动器还是变频器？两者的核心区别在于： - **软启动器**：仅控制启动/停车过程，运行时电机全速运转，**不具备调速功能** - **变频器**：全程控制电机转速，可实现**无级调速**，但成本更高 ### 6.1 选软启动器的场景 - 电机始终以额定转速运行，无需调速 - 仅需解决启动电流冲击问题 - 预算有限，追求性价比 - 安装环境对谐波要求严格（软启动器无谐波问题） 关于软启动器相较于变频器的更多优势对比，可参考[软启动器核心优势对比：以稳定性为核，筑牢工业运行基石]()。 ### 6.2 选变频器的场景 - 需要根据工艺需求调节电机转速（如恒压供水、风机风量调节） - 需要显著的节能效果（风机、水泵调速可节能20%~50%） - 需要精确的速度控制或转矩控制 如果确定需要变频器，可以使用[VFD选型工具]()进行快速选型，或了解我们的[SK600系列通用矢量变频器]()和[变频器控制柜]()产品线。关于变频器在恒压供水中的应用，可参考[变频器如何实现恒压供水：原理与实践]()。 ![变频器与软启动器对比](/images/articles/energy-efficient-motor-control.webp) ## 七、选型流程总结 将以上所有因素综合起来，软启动器的选型可以遵循以下标准化流程：
  1. 1 确定电机参数：额定功率、额定电压、额定电流、功率因数
  2. 2 分析负载类型：轻载/中载/重载，是否需要软停车、突跳启动
  3. 3 选择运行方式：旁路型（经济型）或在线型（全功能型）
  4. 4 确认保护需求：必备保护+进阶保护，确认保护功能是否齐全
  5. 5 评估环境条件：温度、海拔、防护等级，计算降额系数
  6. 6 确定最终规格：综合以上因素，确定软启动器型号和功率档位
## 八、常见选型误区与避坑指南 ### 误区一：功率越大越好 很多工程师为了"保险"，习惯性地将软启动器功率放大2~3档。实际上，过度放大功率会导致： - 过载保护灵敏度下降，无法有效保护电机 - 启动电流限制精度降低 - 成本浪费 **正确做法**：根据负载类型选择合适的放大系数，轻载无需放大，重载放大1~3档即可。 ### 误区二：忽略启动频率 如果电机需要频繁启动（如每小时启动超过10次），软启动器的晶闸管会产生大量热量，普通软启动器可能因过热保护而无法正常工作。 **正确做法**：频繁启动场合需选择重载型或加大散热规格，并在选型时告知供应商实际启动频率。 ### 误区三：混淆旁路与在线 有些用户购买了旁路型软启动器，却期望实现软停车功能——这是不可能的。旁路型在启动完成后晶闸管即被短接，无法控制停车过程。 **正确做法**：需要软停车功能时，必须选择在线型软启动器。 ### 误区四：忽视电网容量 在弱电网（变压器容量较小或供电线路较长）环境下，即使使用了软启动器，启动电流仍可能导致电网电压跌落，影响同电网其他设备运行。 **正确做法**：弱电网环境下，应选择限流启动模式，并将限流倍数设定在较低水平（如2倍额定电流），必要时可咨询供电部门确认电网容量。关于软启动器在智能配电系统中的作用，可参考[智能配电系统在现代工厂中的应用与优势]()和[智能配电系统在工业领域的应用与发展]()。 ## 九、选型速查表
应用场景 推荐类型 启动模式 功率余量 推荐产品
离心风机 旁路型 电压斜坡 1.0倍 GE300旁路
供水水泵 在线型 限流+软停车 1.0倍 GE300在线
空压机 旁路型 限流启动 1.1~1.2倍 GE300旁路
消防泵 在线型 限流+软停车 1.1倍 SKR6800在线
皮带输送机 在线型 突跳+电压斜坡 1.2~1.3倍 GE300在线
破碎机 在线型（重载） 突跳+限流 1.3~1.5倍 SKR6800在线

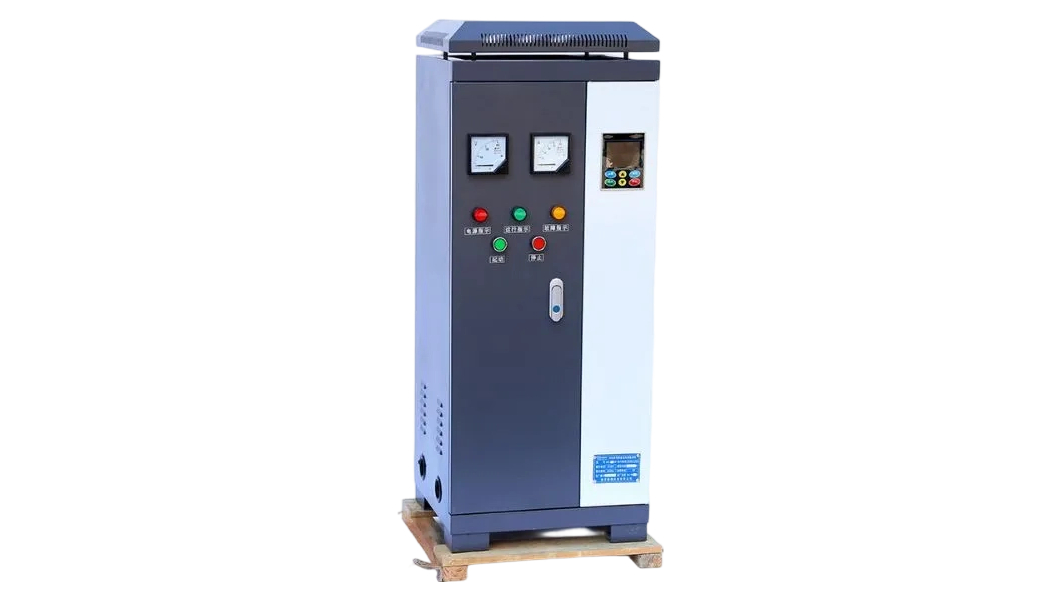

大型水泵站（高压） 高压固态软启动柜 恒流/电压斜坡 1.1~1.2倍 SKR-HV高压柜
矿井风机（高压） 高压固态软启动柜 电压斜坡+软停车 1.2倍 SKR-HV高压柜
## 十、写在最后 软启动器选型看似简单，实则涉及电机参数、负载特性、运行方式、保护需求、环境条件等多个维度的综合考量。选型的核心原则是：**基于负载特性选类型，基于电机参数选规格，基于环境条件做修正**。 如果你在选型过程中仍有疑问，欢迎通过以下方式获取专业支持： 1. 使用[软启动器智能选型计算器]()快速获取选型推荐 2. 查阅[GE300系列软启动器用户手册]()了解详细技术参数 3. 联系我们的技术顾问，获取一对一选型指导 关于低压配电系统的整体选型方案，可参考[工业低压配电柜选型指南与应用实践]()；关于高压配电设备的选型，可参考[高压开关柜的技术特点与选型指南]()；对于传统降压启动方案的对比，可了解[自耦减压启动柜]()的技术特点。 选对软启动器，不仅是对设备的保护，更是对整个生产系统稳定运行的保障。希望本文能帮助你在选型时少走弯路，一次选对。 --- # 软启动器智能选型计算器 - 电机软启动器型号推荐工具 源地址: https://www.lyskjd.com/tools/soft-starter-selection/ 摘要: 专业的软启动器智能选型计算器，支持不同电机功率、额定电压、负载类型和应用场景的软启动器选型计算，提供精准的型号推荐和技术参数，帮助工程师快速完成软启动器选型，适用于风机、水泵、压缩机、破碎机等各种工业设备。

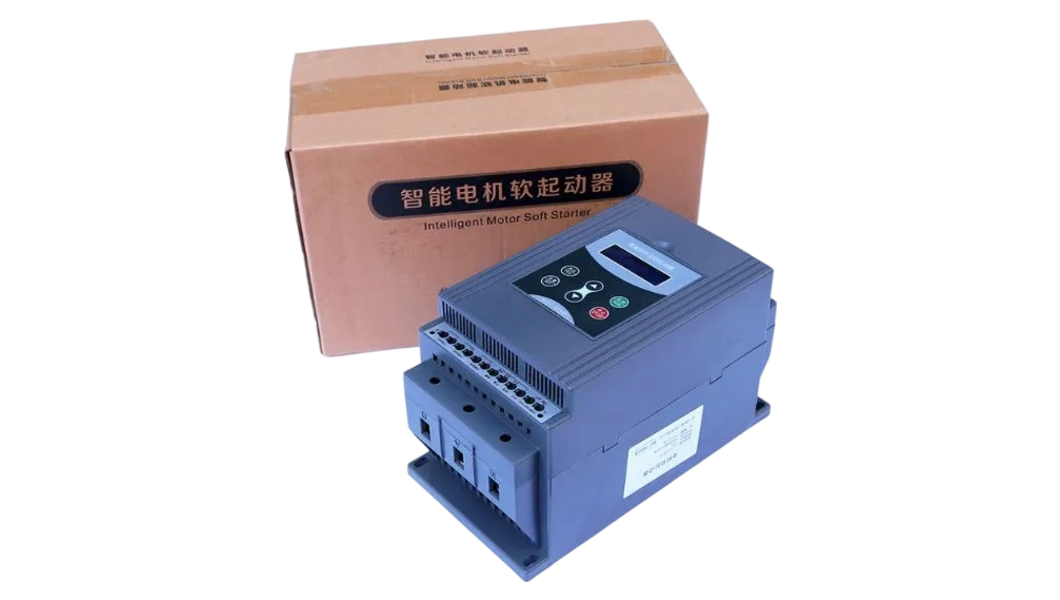

--- # 森阔GE300系列智能旁路软启动器 源地址: https://www.lyskjd.com/products/smart-bypass-soft-starter/ 摘要: 智能旁路软启动器以其卓越的性能、可靠的质量和广泛的应用范围，为工业电机的启动控制提供了高效、智能、安全的解决方案。随着工业自动化水平的不断提高，智能旁路软启动器将在更多领域发挥重要作用，助力工业企业实现高效生产和可持续发展。 ## 工作原理 智能旁路软启动器主要通过控制晶闸管的导通角，来实现对电机启动电压的平滑调节。在启动初始阶段，软启动器输出较低电压，使电机以较小的电流缓慢加速。随着电机转速逐渐上升，软启动器逐步提高输出电压，直至电机达到额定转速，此时软启动器自动切换至旁路运行模式，由接触器为电机提供额定电压，完成启动过程。这种启动方式有效避免了传统直接启动方式中产生的高电流冲击，保护了电机和电网。本产品可与[低压配电柜]()、[在线软启动器]()、[在线软启动柜]()等产品配合使用，构建完整的配电与电机控制系统。 ## 应用领域 1. **工业制造业**：广泛应用于风机、水泵、压缩机、搅拌机、输送带等各类工业设备的电机启动控制。在化工、钢铁、水泥、造纸等行业，智能旁路软启动器可有效应对复杂的负载工况，保障生产设备的稳定运行。 2. **建筑领域**：用于建筑物的给排水系统、通风空调系统、电梯等设备的电机启动。其低电流启动特性可减少对建筑物电网的影响，确保电力供应的稳定性，同时降低设备维护成本。 3. **市政工程**：在城市污水处理厂、自来水厂、泵站等市政设施中，智能旁路软启动器可实现大型水泵电机的平稳启动，提高市政设施的运行可靠性和效率，保障城市的正常运转。 4. **矿山行业**：适用于矿山开采设备、通风设备、提升设备等电机的启动。面对矿山恶劣的工作环境和重载启动需求，软启动器的保护功能和精确控制能力发挥着重要作用，提高了矿山设备的安全性和运行稳定性。 --- # 森阔GE300系列智能在线软启动器 源地址: https://www.lyskjd.com/products/online-soft-starter/ 摘要: 本公司生产的在线软启动器是一款集先进技术与可靠性能于一身的电机启动控制设备。专为现代工业生产及各类电机驱动场景设计，它通过平滑地控制电机的启动电流，有效降低启动时对电网和机械设备的冲击，为电机提供安全、稳定且高效的启动解决方案。无论是工业制造、建筑工程，还是商业设施中的电机应用，这款软启动器都能发挥关键作用，提升设备运行稳定性，延长设备使用寿命。 ## 工作原理 - **调压原理** 在线软启动器通常采用晶闸管（可控硅）作为功率控制元件。晶闸管具有可以控制其导通角的特性，通过改变晶闸管的导通角，就能够调节施加到电动机上的电压。在启动过程中，软启动器会逐渐增加输出电压，使电动机从较低的电压开始启动，避免了直接启动时的高电压冲击。 - **限流原理** 软启动器通过监测电动机的电流来实现限流功能。在启动时，它会限制电动机的启动电流在一个设定的范围内。当电流超过设定值时，软启动器会自动调整晶闸管的导通角，减小输出电压，从而降低电流。随着电动机转速的升高，电动机的反电动势逐渐增大，电流会逐渐减小，软启动器则会相应地逐渐增加输出电压，使电动机最终达到额定电压和额定转速运行。 - **控制原理** 软启动器内部有一个控制电路，它可以根据预设的参数和电动机的运行状态来控制晶闸管的导通角。控制电路通常会采用微处理器或专用的控制芯片，通过对各种传感器采集到的信号进行处理和分析，实现对电动机启动过程的精确控制。例如，根据电动机的负载情况、电源电压等因素，自动调整启动时间、限流值等参数，以确保电动机能够平稳、可靠地启动。 通过以上工作原理，在线软启动器能够实现对电动机的软启动，减少启动时的电流冲击和机械冲击，延长电动机和相关设备的使用寿命，同时也降低了对电网的影响。本产品可与[低压配电柜]()、[GCK低压抽屉柜]()等配电设备配合使用，构建完整的配电与电机控制系统。 ## 应用领域 1. **工业制造业**：广泛应用于风机、水泵、压缩机、搅拌机、输送带等各类工业设备的电机启动控制。在化工、钢铁、水泥、造纸等行业，智能旁路软启动器可有效应对复杂的负载工况，保障生产设备的稳定运行。 2. **建筑领域**：用于建筑物的给排水系统、通风空调系统、电梯等设备的电机启动。其低电流启动特性可减少对建筑物电网的影响，确保电力供应的稳定性，同时降低设备维护成本。 3. **市政工程**：在城市污水处理厂、自来水厂、泵站等市政设施中，智能旁路软启动器可实现大型水泵电机的平稳启动，提高市政设施的运行可靠性和效率，保障城市的正常运转。 4. **矿山行业**：适用于矿山开采设备、通风设备、提升设备等电机的启动。面对矿山恶劣的工作环境和重载启动需求，软启动器的保护功能和精确控制能力发挥着重要作用，提高了矿山设备的安全性和运行稳定性。 ## GE300系列软起动器外围配件规格参数表 | 软启动器型号 | 额定功率 (kW) | 额定电流 (A) | 空开 (MCCB)(A) | 旁路接触器型号 (KM) | 一次线规格 (mm²) | |--------------|---------------|---------------|----------------|----------------------|------------------------| | GE300-005 | 5.5 | 11 | 32 | CJ20-16 | 铜电缆线2.5 | | GE300-007 | 7.5 | 15 | 40 | CJ20-16 | 铜电缆线4 | | GE300-011 | 11 | 23 | 63 | CJ20-25 | 铜电缆线6 | | GE300-015 | 15 | 30 | 63 | CJ20-40 | 铜电缆线10 | | GE300-018 | 18.5 | 37 | 100 | CJ20-40 | 铜电缆线10 | | GE300-022 | 22 | 45 | 100 | CJ20-63 | 铜电缆线16 | | GE300-030 | 30 | 60 | 100 | CJ20-63 | 铜电缆线25 | | GE300-037 | 37 | 75 | 100 | CJ20-100 | 铜电缆线35 | | GE300-045 | 45 | 90 | 100 | CJ20-100 | 铜电缆线35 | | GE300-055 | 55 | 110 | 160 | CJ20-160 | 铜电缆线35 | | GE300-075 | 75 | 150 | 250 | CJ20-160 | 铜线35/铝线50 | | GE300-090 | 90 | 180 | 250 | CJ20-250 | 铜线50/铝线70 | | GE300-110 | 110 | 230 | 350 | CJ20-250 | 铜线70/铝线95 | | GE300-132 | 132 | 260 | 400 | CJ20-400 | 铜线95/铝线120 | | GE300-160 | 160 | 320 | 400 | CJ20-400 | 铜线95/铝线150 | | GE300-185 | 185 | 370 | 400 | CJ20-400 | 铜线120/铝线185 | | GE300-200 | 200 | 400 | 400 | CJ20-400 | 铜线150/铝线185 | | GE300-250 | 250 | 500 | 630 | CJ20-630 | 铜线185/铝线240 | | GE300-280 | 280 | 560 | 630 | CJ20-630 | 铜线240/铝线300 | | GE300-320 | 320 | 640 | 630 | CJ20-630 | 铜线240/铝线400 | **注**： 1. 在线式软启动器不需要外接交流接触器 2. 一次线规格中“铜电缆线”简写为“铜线”，铝线规格单独标注。 3. 空开（MCCB）为配电断路器规格，旁路接触器需与软起动器型号匹配。 ## GE300系列在线式软启动器_智能电机启动专家_90-630KW全功率覆盖 ### 一、GE300系列在线式软启动器核心定位与基础参数 在工业自动化领域，电机启动的稳定性直接决定生产效率与设备寿命。GE300系列在线式软启动器作为融合电力电子技术与微处理控制的核心设备，凭借全程无旁路接触器的在线运行设计，成为风机、水泵、空压机等负载的常用启动解决方案。该系列适配380V/690V电压系统与50/60Hz工频环境，功率覆盖90-630KW、电流范围180A-1260A，通过可控硅调压技术将启动电流精准控制在额定电流的1.5-4倍，有效缓解传统启动方式带来的电网冲击、机械磨损等行业痛点，充分发挥在线式软启动器的稳定启动优势。 ### 二、在线式软启动器核心功能：启动、保护双重保障 #### 1. 多模式启动与停止，适配全场景需求 GE300系列在线式软启动器的核心竞争力源于全场景适配的启动与保护功能。启动模式上，涵盖限流、斜坡、突跳+斜坡等6种常规模式，专属的摆动启动方式针对破碎机、振动筛等偏心负载适配性较好，可大幅降低启动冲击；停止控制支持自由停止、软停止（有效避免水泵水击效应）与直流快速制动，搭配带电正反转功能，显著简化系统布线。 #### 2. 多重保护+工业级可靠性，运维更便捷 保护层面，GE300系列在线式软启动器构建九重安全防线，覆盖短路、过载、缺相、过压等多维度风险，其中热过载保护可根据负载特性自定义调整，过流保护精度达±5%。搭配大屏幕LCD液晶界面，实现三相电流实时可视化，支持中英文切换与电流精度独立校准，同时自动存储12条故障记录，附带时间与参数标识，提升故障排查效率。工业级可靠性是其鲜明标签，设备采用高性能微处理器，响应速度较普通机型提升30%，自然风冷设计适配IP20防护等级，可从容应对多尘工业环境；优化的晶闸管散热结构与专属控制算法，使其支持每小时20次以上频繁启停，可匹配流水线、输送设备等高频工况，满足工业场景对在线式软启动器的高耐用性需求。 ### 三、适配性与应用：在线式软启动器多行业落地 #### 1. 宽幅适配+智能互联，适配多元需求 GE300系列在线式软启动器适配性较强，电压适应范围达±15%，实际功率可按需设定，即便软启功率大于负载，通过电流校准仍能确保参数精准。智能互联能力突出，标配4-20mA模拟输出，可选配MODBUS RTU通讯接口，轻松接入PLC或SCADA系统实现远程监控，还提供扭矩（重载）与平滑（轻载节能）双驱动模式，满足不同负载对在线式软启动器的能效需求。凭借稳定性能，该系列已广泛应用于多行业关键场景：水务工程中，保障大型离心泵平稳启动，稳定管网压力；矿山冶金领域，以摆动启动适配皮带输送机、破碎机等重载设备，过载保护可靠稳定；建筑建材行业，为搅拌站电机、风机减少电网冲击，适配频繁启停需求；制造业中，通过智能调压为空压机、注塑机节能降耗，降低运营成本。 #### 2. 科学选型与完善售后，保障稳定运行 选型方面，针对不同工况选择合适的在线式软启动器规格至关重要，可按负载类型合理配置：常规负载选标准规格，重载（启动时间10-20s）升容1级，超重载（＞20s）升容2级；高温或高海拔环境需按降容曲线调整，远程监控需求可加配通讯模块。作为通过ISO9001质量认证的成熟在线式软启动器产品，GE300系列提供18个月质保服务，支持定制化参数调试与技术培训。其不仅能减少企业配电增容投资，更可延长电机及关联设备寿命，在降本增效与安全保障之间实现良好平衡，是工业电机启动控制中备受认可的在线式软启动器方案。 --- # 森阔GZDW系列高频开关直流电源屏 源地址: https://www.lyskjd.com/products/gzdw-dc-power-supply/ 摘要: GZDW系列高频开关直流电源屏是专为变电站、发电厂、工矿企业及重要公共设施设计的高可靠性直流供电系统，采用先进的N+1冗余高频开关电源技术和智能监控管理平台，为控制回路、保护装置、信号系统、事故照明及断路器操作提供持续稳定的直流电源。系统支持220V/110V/48V多种电压等级，容量覆盖20Ah至3000Ah全范围，具备自动均充浮充转换、电池在线监测、绝缘监察、母线电压异常报警等功能，符合DL/T5044《电力工程直流系统设计技术规程》和GB/T19826《电力工程直流电源设备通用技术条件及安全要求》等国家标准，是保障电网安全运行的'心脏'设备。 ## GZDW系列直流屏型号编制规则与技术参数表 ### 型号命名示例 ``` GZDW - □ / □ - □ / □ │ │ │ │ │ │ │ │ │ └── 特殊标识(可选) │ │ │ └─────── 馈线回路数(如:16表示控制8路+合闸8路) │ │ └──────────── 蓄电池容量(Ah) │ └──────────────── 系统电压(V) └──────────────────────── 高频开关直流电源屏代号 ``` **示例解读**：`GZDW-220/100-32` 表示 **220V系统、100Ah蓄电池容量、32路馈线回路** 的直流电源屏。 ### 标准配置速查表 (常用规格) #### 220V系统配置清单 | 系统型号 | 蓄电池配置 | 充电模块配置 | 柜体数量 | 馈线回路 | 适用场景 | |---------|-----------|-------------|---------|---------|---------| | **GZDW-220/20-8** | 20Ah × 54只 (1组) | 2×10A (1+1冗余) | 2面 (充电+馈电一体) | 控制4路+合闸4路 | 小型配电所/箱变 | | **GZDW-220/40-12** | 40Ah × 54只 (1组) | 3×10A (2+1) | 2-3面 | 控制6路+合闸6路 | 35kV变电站/开闭所 | | **GZDW-220/65-16** | 65Ah × 54只 (1组) | 4×10A (3+1) | 3面 | 控制8路+合闸8路 | 66kV变电站/小型水电站 | | **GZDW-220/100-24** | 100Ah × 54只 (1组) | 5×20A (4+1) | 4面 | 控制12路+合闸12路 | 110kV变电站/中型工厂 | | **GZDW-220/200-32** | 200Ah × 108只 (2组并联) | 8×20A (7+1) | 5-6面 | 控制16路+合闸16路 | 220kV变电站/大型工矿 | | **GZDW-220/300-40** | 300Ah × 108只 (2组) | 10×20A (9+1) | 6-7面 | 控制20路+合闸20路 | 500kV变电站/枢纽站 | | **GZDW-220/500-48** | 500Ah × 216只 (4组并联) | 14×20A (13+1) | 8-10面 | 控制24路+合闸24路 | 特高压站/大型发电厂 | #### 110V系统配置清单 (馈线回路数相同，电池数量减半) | 系统型号 | 蓄电池配置 | 充电模块配置 | 柜体数量 | 备注 | |---------|-----------|-------------|---------|------| | **GZDW-110/40-12** | 40Ah × 54只 (1组) | 4×10A (3+1) | 2-3面 | 同容量下电流加倍，模块数相应增加 | | **GZDW-110/100-24** | 100Ah × 54只 (1组) | 8×10A (7+1) | 4面 | 最常用的中型站配置 | | **GZDW-110/200-32** | 200Ah × 108只 (2组) | 12×10A (11+1) | 5-6面 | 适用于重要负荷较多的场合 | #### 48V系统配置清单 (主要用于通信电源) | 系统型号 | 蓄电池配置 | 充电模块配置 | 柜体数量 | 应用领域 | |---------|-----------|-------------|---------|---------| | **GZDW-48/100-8** | 100Ah × 4只 (1组) | 2×20A (1+1) | 1-2面(嵌入式) | 通信基站/小型交换机房 | | **GZDW-48/200-12** | 200Ah × 24只 (1组) | 4×20A (3+1) | 2面 | 中型数据中心/传输节点 | | **GZDW-48/500-16** | 500Ah × 24只 (1组) | 8×20A (7+1) | 3面 | 核心机房/IDC直流供电系统 | --- ## 核心子系统详解 ### 一、高频开关电源模块技术指标 | 参数名称 | 技术规格 | 说明 | |---------|---------|------| | **输入电压范围** | 304V~456V AC (三相四线) | 宽范围输入适应电网波动 | | **输入频率范围** | 45Hz~65Hz | 兼容发电机供电 | | **输入功率因数** | ≥0.95 (额定负载) | 有源PFC校正，对电网友好 | | **输出电压范围** | 198V~286V连续可调 (220V系统)
99V~143V连续可调 (110V系统)
43V~58V连续可调 (48V系统) | 软启动缓启防止冲击 | | **输出稳压精度** | ≤±0.5% | 从0%~100%负载突变 | | **输出稳流精度** | ≤±1% | 恒流充电模式下 | | **输出纹波** | ≤200mV (峰峰值) | 高频滤波后近似纯净直流 | | **整机效率** | ≥91% (满载) | 先进的软开关谐振技术 | | **工作温度** | -10℃ ~ +45℃ | 内置智能温控风机 | | **冷却方式** | 温控风冷(静音设计) | <50%负载风扇低速运转降噪音 | | **MTBF** | >100,000小时 | 军工级元器件筛选 | | **尺寸/重量** | 86mm(宽)×260mm(高)×135mm(深) / 3.5kg | 19英寸标准3U高度，可热插拔 | | **均流不平衡度** | ≤±3% | 多模块并联时自动均流 | | **动态响应** | <10ms (0-100%阶跃) | 负荷突变时电压瞬态跌落<5% | | **软启动时间** | 3-8秒可调 | 上电时输出电压斜坡上升 | ### 二、蓄电池选型指南 #### 阀控式密封铅酸蓄电池(VRLA)分类对比 | 类型 | 优点 | 缺点 | 寿命(25℃) | 价格比 | 适用场景 | |------|------|------|-----------|--------|----------| | **AGM(吸附玻璃纤维)** | 内阻低、大电流放电性能好、价格适中 | 不耐高温、易失水、深循环寿命一般 | 5-7年 | ★★★☆☆ | 通用型，性价比首选 | | **Gel(胶体)** | 电解液不流动、耐高温(可达45℃)、深循环寿命长、无酸雾泄漏 | 低温性能较差(-10℃以下容量骤降)、价格偏高 | 8-12年 | ★★★★☆ | 高温环境、户外柜、少维护场合 | | **OPzV(管式富液)** | 极长寿命、耐深放电、耐高温、可横向安装 | 体积大、重量重、价格贵、需补充蒸馏水(维护型) | 15-20年 | ★★★★★ | 核心电站、重要保供电、恶劣工况 | | **LiFePO₄(磷酸铁锂)** | 循环寿命超长(>2000次)、能量密度高、充电快、环保无重金属 | 成本最高(约为铅酸的3-4倍)、需配套BMS防过充过放、低温性能一般(-20℃容量降至60%) | 10-15年(循环寿命) | ★★☆☆☆ | 对空间重量敏感、频繁充放电、高端项目 | **选型建议**： - 一般室内变电站 → **AGM电池** (经济实惠，维护到位可用5-7年) - 户外箱变/高温车间 → **Gel胶体电池** (耐高温少维护) - 500kV及以上枢纽站/核电厂 → **OPzV管式电池** (超高可靠性) - 移动基站/车载电源/频繁停电地区 → **锂电池** (循环寿命优势明显) ### 三、监控系统功能架构图 ``` ┌─────────────────────────────────────────────────────────┐ │ 人机交互层 (HMI) │ │ ┌──────────────┐ ┌──────────────┐ ┌──────────────┐ │ │ │ 7" 触摸屏 │ │ 按键面板 │ │ 声光报警器 │ │ │ │ (图形化界面) │ │ (备用操作) │ │ (本地告警) │ │ │ └──────┬───────┘ └──────┬───────┘ └──────┬───────┘ │ │ └────────────────┼────────────────┘ │ │ ▼ │ │ ┌───────────────────────┐ │ │ │ 主监控单元(MCU) │ │ │ │ ARM Cortex-A7 1GHz │ │ │ │ Linux嵌入式操作系统 │ │ │ └───────┬───────┬───────┘ │ │ ┌───────────────┼───────────────┐ │ │ ▼ ▼ ▼ │ │ ┌─────────┐ ┌───────────┐ ┌──────────┐ │ │ │ 数据采集 │ │ 逻辑控制 │ │ 通讯管理 │ │ │ │ (ADC/DIO)│ │ (充电策略) │ │(Modbus/IEC)│ │ │ └────┬────┘ └─────┬─────┘ └─────┬────┘ │ │ │ │ │ │ │ ┌────┴──────────────┴───────────────┴────┐ │ │ │ 下位机/智能设备层 │ │ │ │ ┌─────┐┌─────┐┌─────┐┌─────┐┌─────┐ │ │ │ │ │电源 ││电池 ││绝缘 ││馈线 ││环境 │ │ │ │ │ │模块 ││巡检 ││监察 ││监控 ││传感 │ │ │ │ │ └─────┘└─────┘└─────┘└─────┘└─────┘ │ │ │ └───────────────────────────────────────┘ │ └─────────────────────────────────────────────────────────┘ ``` --- ## 安装调试与验收规范 ### 安装前准备工作 1. **土建条件确认** - 地面承重能力：电池柜区域≥500kg/m² (大型电池组可能达800-1000kg/m²) - 房间净高度：≥2800mm (方便吊装和散热) - 门窗尺寸：保证柜体能顺利搬入(常规柜体宽800mm×深600mm×高2260mm) - 通风设施：房间换气次数≥3次/小时，避免氢气聚集 - 照明：照度≥300Lux，应急照明正常工作 - 消防：配置干粉灭火器或气体灭火系统，严禁喷淋 2. **电气条件确认** - 交流进线电缆：按系统容量选择(一般10-50mm²铜芯电缆)，长度尽量短以减小压降 - 接地系统：独立接地极，接地电阻<4Ω，柜体与接地母排可靠连接(黄绿双色线截面积≥6mm²) - 防雷保护：交流进线侧加装B+C级复合浪涌保护器(SPD)，接地线截面积≥6mm² - 配电保护：进线开关选用带漏电保护的空开(推荐4P 63A-100A C型)，上下级配合协调 ### 安装步骤详解 **第1步：基础制作与柜体就位** - 清理地面杂物，画线定位柜体排列位置(前后左右预留维护通道≥800mm) - 制作混凝土基础或槽钢底座(高度100-150mm便于电缆进出)，找平误差<2mm/m - 使用叉车或液压搬运车将各功能柜依次就位(注意铭牌朝向一致，顺序为：充电柜→馈线柜→电池柜) - 用水平尺调整柜体垂直度(偏差<1.5mm/m)，相邻柜体拼接处平整无缝隙 - 柜体间用M10镀锌螺栓紧固，整体与基础预埋铁焊接固定或用地脚螺栓锁死 **第2步：一次接线(主回路)** - **交流进线**：L1/L2/L3/N/PE分别接入充电柜底部进线端子，相序正确(用相序表确认)，力矩符合规范 - **直流输出**：充电柜正负母排分别连接至馈线柜控制母线和合闸母排，使用镀锡铜排或大截面电缆(≥50mm²)，涂覆电力复合脂防氧化 - **电池连接**：严格按照厂家提供的'电池组接线图'进行串联(注意正负极顺序！接反将烧毁设备)，每只电池间连接条扭矩均匀(约8-10N·M)，末端引出总正/总负至充电柜电池输入开关 - **绝缘测试**：全部接线完成后，用2500V摇表(220V系统)或1000V摇表(110V系统)测量主回路对地绝缘电阻，应>10MΩ **第3步：二次接线(控制回路)** - 按图纸将各馈线回路的辅助触点(常开/常闭)、跳闸线圈、合闸线圈等一一对应接到馈线柜端子排 - 绝缘监察装置的平衡电阻和检测桥路按说明书接线(不可接错否则误报!) - 电池巡检仪的电压采集线(每只电池2根)和温度传感器(贴于电池壳体负极柱附近)整齐绑扎固定 - RS485通讯线采用屏蔽双绞线(推荐RVSP 2×0.5mm²)，A/B极性正确，屏蔽层单点接地 - 所有二次线两端套号码管标记清晰，走线横平竖直，转弯圆弧美观，固定牢靠 **第4步：通电前检查** - 再次核对所有接线无误(对照原理图逐一打勾确认) - 用万用表测量交流进线电压正常(380V±10%) - 断开所有出线开关和电池开关，合上交流进线总开关 - 检查充电模块风扇转向正确(向外吹风)，无异味异响冒烟 - 测量充电模块输出电压(应在设定范围内，默认浮充243V for 220V system) **第5步：系统调试与参数设置** - **监控初始化**：开机进入系统设置菜单，设置日期时间、语言(中文)、密码(修改默认密码!)、通讯地址(波特率9600、设备地址唯一) - **充电参数整定**：浮充电压(220V系统一般设243V即2.25V/cell)、均充电压(245-247V即2.27-2.29V/cell)、均充周期(90天)、均充持续时间(10小时)、充电限流值(0.1C10)、温度补偿系数(-3mV/℃·cell) - **告警阈值设定**：母线过压(229-246V可调，建议235V)、母线欠压(198-210V可调，建议204V)、电池过温(40℃报警45℃切机)、绝缘降低(25kΩ报警10kΩ跳闸) - **绝缘监察校准**：在系统正常运行状态下执行'自动校准'命令(如有此功能)，消除固有对地电容影响 - **电池投运**：合上电池开关，观察充电电流是否正常(不应超过限流值)，等待转入浮充状态(电压稳定、电流渐降至很小) **第6步：试运行与验收** - **24小时试运行**：观察系统各项参数稳定无异常波动，记录完整运行日志 - **模拟试验**：模拟交流失电(断开进线开关)→电池应无缝接管供电，母线电压跌落<5%；模拟模块故障(拔出任意一个模块)→其余模块自动均流分担负载，电压不变；模拟绝缘降低(通过可调电阻人为接地)→应准确报警并选线(如有此功能) - **容量测试(可选)**：对于重要项目，建议做一次30%-50%容量的核对性放电试验(不要全放电以免损伤新电池)，验证实际容量达标 - **资料移交**：向用户提供完整的竣工图纸(原理图、接线图、布置图)、产品合格证、出厂检验报告、型式试验报告、使用维护手册、保修卡等 --- ## 订货指南与售后服务 ### 标准供货范围(每套系统) | 序号 | 设备/材料名称 | 规格/型号 | 数量 | 单位 | 备注 | |------|--------------|----------|------|------|------| | 1 | 高频开关电源模块 | 10A/20A/30A (按配置) | N+1 | 个 | 含散热风扇、均流线 | | 2 | 主监控单元 | ARM架构+7寸触摸屏 | 1 | 套 | 含软件授权永久免费 | | 3 | 充电柜柜体 | 800×600×2260mm GGD | 1-2 | 面 | IP30/IP40可选 | | 4 | 馈线柜柜体 | 800×600×2260mm GGD | 1-3 | 面 | 内配直流空开/熔断器 | | 5 | 电池柜柜体 | 800×600×2260mm GGD | 1-4 | 面 | 含电池架/支架/绝缘垫 | | 6 | 阀控式铅酸蓄电池 | 2V/12V VRLA (按容量) | 1-4组 | 组 | 厂家可选(双登/圣阳/南都/理士等) | | 7 | 降压硅链(调压装置) | 自动/手动一体式 | 1 | 套 | 20A-100A按系统容量 | | 8 | 绝缘监察装置 | 平衡电桥+支路选线(可选) | 1 | 台 | 微机型或简易型 | | 9 | 电池巡检仪 | 单体电压+温度检测 | 1 | 台 | 最多支持120只电池 | | 10 | 电压监察继电器 | 过压/欠压/失压 | 1-2 | 只 | 辅助触点输出供遥信 | | 11 | 闪光装置 | 脉冲发生器 | 1 | 只 | 供断路器位置指示 | | 12 | 交流进线开关 | 3P/4P 63A-100A | 1 | 只 | 带漏电保护更佳 | | 13 | 分流器 | 75mV/XXA (按电流) | 1-2 | 只 | 用于测量总电流 | | 14 | 防雷模块 | B+C级复合SPD | 1-2 | 只 | 交流侧和直流侧各1 | | 15 | 连接电缆/铜排 | 按实际需要 | 1 | 批 | 含接线端子、线号管 | | 16 | 随机附件 | 备品备件包 | 1 | 套 | 保险丝、风扇、常用螺丝等 | | 17 | 技术资料 | 图纸/证书/手册 | 1 | 套 | 纸质+电子版(U盘) | ### 可选增值服务 | 服务项目 | 内容描述 | 收费标准 | 推荐指数 | |---------|---------|----------|----------| | **现场安装指导** | 派遣资深工程师1-2名赴现场指导安装接线、调试参数、培训操作人员(1-2天) | ¥3,000-5,000/人天 | ⭐⭐⭐⭐⭐ (首次合作强烈推荐) | | **电池安装服务** | 专业团队负责电池上架、连接、紧固、标记(大型电池组体力活+技术活) | ¥500-1,000/Ah | ⭐⭐⭐⭐ (省心省力) | | **联调对接服务** | 协助将直流屏接入变电站综自系统或上级调度主站，完成点位核对和传动试验 | ¥5,000-10,000/站 | ⭐⭐⭐⭐ (无人值守必备) | | **年度维保合同** | 包含季度巡检(清洁除尘、紧固接线、测试电池)、年度核对性放电试验、紧急故障4小时上门 | 设备价款的3%-5%/年 | ⭐⭐⭐⭐⭐ (保障长期稳定) | | **电池回收置换** | 旧电池环保回收处理(符合国家危废管理规定)+新电池优惠供应 | 抵扣部分费用 | ⭐⭐⭐⭐ (合规要求) | | **远程运维平台** | 云监控SaaS服务，手机APP随时查看、智能告警推送、月度健康报告 | ¥2,000-5,000/年/站 | ⭐⭐⭐⭐ (提升管理水平) | | **延保服务** | 在原厂1年质保基础上延长至3年或5年(含备件和人工) | 设备价款的2%-4%/年 | ⭐⭐⭐⭐ (重要项目推荐) | ### 交货期与付款条款 | 项目 | 条款内容 | |------|----------| | **标准交货期** | 常规配置15-25个工作日；定制配置(特殊柜体尺寸、特殊电压、进口电池等)30-45个工作日 | | **包装运输** | 木箱+珍珠棉缓冲+真空铝箔袋防潮，国内陆运/海运均可，运费到付(特殊情况可协商) | | **付款方式** | 合同签订付30%预付款 → 发货前付60%进度款 → 调试验收合格付5% → 质保期满(1年)付5%尾款 | | **质量保证** | 整机免费保修18个月(自验收合格之日起算)，蓄电池单独质保3年(以厂家质保书为准) | | **培训安排** | 免费提供1天现场培训(含系统原理讲解、操作演示、简单故障排除)，超出部分按¥1,500/人天收取 | | **技术支持热线** | 7×24小时电话支持：400-XXX-XXXX；工作时间(8:00-18:00)在线远程协助；重大故障48小时内到达现场(国内主要城市) | --- ## 与其他产品的协同应用 GZDW直流屏可与本公司其他产品组合构成完整的**电力自动化解决方案**： - **高低压配电系统**：可与[GGD低压配电柜]()、[GCK低压抽屉柜]()、[GCS交流低压抽出式开关柜]()等组成完整的供配电系统，直流屏为其提供控制和保护电源 - **电机启动与调速**：可与[在线软启动柜]()、[高压固态软启动柜]()、[SK600变频器]()等配合，直流屏为这些设备的控制回路供电 - **紧凑型驱动方案**：空间受限时可搭配[背负式变频器]()实现一体化解决方案 - **其他电源设备**：可与[XL21动力配电箱]()、[自耦减压启动柜]()等形成互补 --- # 森阔OMNIMECH系列PLC控制柜-工业自动化控制系统 源地址: https://www.lyskjd.com/products/plc-control-cabinet/ 摘要: PLC控制柜是一种以可编程逻辑控制器（PLC）为核心，集电气控制、信号采集、逻辑运算、通信组网于一体的工业自动化控制设备。它通过采集现场传感器信号，按照预设程序对执行机构进行精确控制，广泛应用于各类生产流水线、水处理、暖通空调、电力监控等自动化场景，是实现工业智能化、无人化生产的关键核心设备。 ## **1. 什么是PLC控制柜？** PLC控制柜（Programmable Logic Controller Control Cabinet）是以可编程逻辑控制器（PLC）为核心，集成电气控制元件、人机界面（HMI）、通信模块及保护装置的工业自动化控制设备。其主要功能包括： - **逻辑控制**：按照预设程序对现场设备进行顺序控制、联锁保护与自动切换。 - **数据采集**：实时采集温度、压力、流量、液位等模拟量与开关量信号。 - **人机交互**：通过触摸屏显示工艺流程、运行参数与报警信息，支持操作与参数修改。 - **通信组网**：与上位机、变频器、仪表等设备进行数据交换，构建分布式控制系统。 在现代工业中，PLC控制柜已广泛应用于制造、电力、水处理、化工、楼宇等多个领域，与[低压配电柜]()、[变频控制柜]()、[在线软启动器]()等设备配合使用，是实现生产自动化、智能化的核心设备。 --- ## **2. 应用领域** PLC控制柜功能强大，可适用于多种工业场景，包括： - **制造业**：装配线、包装线、加工中心的自动控制与工序衔接。 - **水处理行业**：给排水泵站、污水处理厂的工艺流程控制与远程监控。 - **暖通空调**：中央空调、冷却塔、锅炉机组的联动控制与能耗管理。 - **电力能源**：变电站辅助监控、配电房环境监控、新能源发电控制。 - **化工冶金**：反应釜温度控制、配料计量、输送系统联锁保护。 无论是单机设备的自动化改造，还是整条生产线的综合集成，PLC控制柜都发挥着至关重要的作用。 --- ## **3. 我们的产品优势** 我们提供的PLC控制柜采用优质的电气元件与独立定制化设计，具有以下优势： 1. **品牌PLC核心** 集成西门子、三菱、施耐德、欧姆龙等国际知名品牌PLC，性能稳定、运算速度快、抗干扰能力强，适应复杂工况需求。 2. **操作便捷** 控制柜配备彩色触摸屏HMI，实时显示设备运行状态与工艺流程，支持多语言操作界面与分级权限管理，提升用户操作体验。 3. **模块化设计** I/O模块、通信模块可灵活组合扩展，便于维护、升级与改造，降低后期维护与扩容成本。 4. **安全可靠** 配备短路保护、过载保护、缺相保护、急停回路等多重防护机制，符合ISO、CE、CCC等国际安全认证。 5. **智能化解决方案** 支持远程监控与参数调节，兼容SCADA、MES系统，轻松实现智能化控制与数据化管理。 --- ## **4. 技术参数与规格** 根据客户需求，我们提供多种型号和参数范围的PLC控制柜，满足不同应用场景的技术要求： | **参数** | **规格范围** | | --- | --- | | 工作电源 | AC 220V / 380V 三相四线制 | | 控制电源 | DC 24V 开关电源 | | 数字量I/O | 16点 ~ 1024点（可扩展） | | 模拟量I/O | 4路 ~ 128路（可扩展） | | 通信协议 | Modbus RTU/TCP、Profibus、Profinet、以太网 | | 防护等级 | IP20 / IP54 / IP65 | | CPU扫描周期 | 0.05ms ~ 1ms | | 工作温度 | -10℃ ~ +55℃ | 如需特定要求，我们还提供非标定制服务。 --- ## **5. 面向目标客户群体** PLC控制柜适合以下需求的客户和企业： - 需要**生产线自动化升级**的制造企业。 - 需实现**工艺流程自动控制**的工程项目。 - 寻求**无人值守、远程监控**方案的工业用户。 - 对**系统集成与数据采集**有需求的传统企业。 无论是提升产线效率，还是构建智能化的运行模式，我们的PLC控制柜均可为您提供强大助力。 --- ## **6. 售后服务与支持** 为了确保客户体验的最大化，我们为所有购买PLC控制柜的客户提供全周期技术支持与售后服务，包括： - **安装指导**：现场安装与调试服务。 - **技术培训**：为操作员与维护人员提供PLC编程、HMI操作技术指导。 - **故障排查**：快速响应的售后团队，7×24小时在线支持。 - **维保服务**：提供关键部件的定期更换与维修方案。 我们致力于让每一位用户都能体验到高效、可靠、无忧的使用体验。 --- ## **7. 为什么选择我们？** - **行业经验丰富**：多年工业自动化领域经验，服务超千家客户。 - **专业团队支持**：资深电气与自动化工程师团队，量身定制控制方案。 - **高性价比**：合理价格，确保客户获得最大化投资回报。 选择我们的PLC控制柜，让您的工业系统焕然一新。高效、稳定、智能，是工业生产未来发展的重要方向。立即咨询，获取更多产品信息和定制方案！ > 我们欢迎全球代理商、分销商、零售商以及其他合作伙伴加入我们，共同发展互利共赢的商业关系。我们的产品已经在许多国家和地区受到了客户的好评，我们期待进一步扩大我们的影响力。**咨询热线：150-6499-9739 E-Mail:Sales@lyskjd.com** --- # 森阔SK320系列高性能矢量变频器 - 精准调速 | 节能降耗 | 工业自动化首选 源地址: https://www.lyskjd.com/products/low-voltage-vfd/ 摘要: 专业变频器（Variable Frequency Drive, VFD）生产厂家，提供高效节能、稳定可靠的电机调速解决方案。适用于水泵、风机、传送带、机床等工业设备，降低能耗30%以上，延长设备寿命。 ## **1. 什么是变频器？** 变频器（Variable Frequency Drive，简称 VFD）是一种用于控制电机速度及功率的设备。通过调整输入电机的频率和电压，变频器实现了对电机运行速度的精准控制，并显著提升能源利用效率。 变频器广泛应用于工业自动化领域，不仅提高生产效率，还大幅减少能源消耗，是现代工厂智能化和绿色发展的重要工具。与[在线软启动器]()、[低压配电柜]()、[变频控制柜]()等产品配合使用，可构建完整的工业自动化控制系统。 --- ## **2. 变频器的主要功能与优势** ### **（1）节能控制** - **动态调速**：通过动态调节电机转速，减少运行中的能源浪费。 - **优化功耗**：在低负载状态下调低转速，适配实际工况，显著降低电力消耗。 ### **（2）设备保护** - 配备过载保护、短路保护、过电压/欠电压保护等多种功能，全面确保设备运行安全。 - 减少启动和停机时的冲击负荷，延长设备和机械部分的寿命。 ### **（3）提升生产效率** - 支持精确速度和扭矩控制，实现设备高效稳定运行。 - 降低机械振动与噪声，显著提升生产线的运行平稳度。 ### **（4）远程监控与数字化功能** - 兼容远程控制和智能监控，通过集成到 PLC 或 SCADA 系统，实现自动化数据化管理。 - 支持多种通信协议（如 Modbus、Profibus、EtherNet/IP 等），便于工业物联网应用。 --- ## **3. 变频器的主要应用场景** 我们的变频器产品可适用于多种工业领域，包括但不限于： ### **（1）水泵与供水系统** - 广泛应用于供水企业、污水处理厂和工业循环泵站，精准调整水泵流量，提升系统能效。 ### **（2）HVAC 系统** - 在中央空调、冷却塔和通风设备中，变频器用于风机和压缩机的调速控制，降低噪音并节约能源。 ### **（3）生产制造设备** - 实现生产线中的输送带、电机组、高速加工机床的精密调速，优化工作效率。 ### **（4）电梯与起重设备** - 变频技术使电梯运行更加平稳，同时提供动力输出和安全保障，适应多种复杂起重需求。 ### **（5）其他场景** - 塑料加工、纺织机械、燃料气泵、压缩机等多样化工业设备。 --- ## **4. 我们的变频器产品优势** 我们的变频器具备业内领先的技术和设计，凭借高性能、高稳定性获得众多用户的青睐： 1. **多样化控制方式** - 支持 V/F 控制、矢量控制和转矩控制，适应从简单到复杂的多种工艺要求。 2. **优质硬件及高效散热设计** - 采用国际先进的 IGBT 晶体管和双层散热结构，提供稳定的性能和长时间持续运行的保障。 3. **易于操作的人机界面** - 配备中文/英文双语显示屏或触摸屏，方便现场实时监控与调试。 4. **智能化功能增强** - 内置 PLC 简单编程功能，支持复杂工艺逻辑控制。 - 支持多种输入输出接口，轻松扩展功能模块。 5. **节能环保设计** - 灵活的节能算法，可减少不必要的能量损耗，降低整体运行成本。 6. **稳定性与安全性** - 产品符合 ISO 9001、CE、CCC 和 UL 等国际认证标准，确保工业级稳定性和安全性。 7. **多种型号与规格可选** - 从小功率（0.4KW）到大功率（500KW+），我们提供全系列变频器型号，满足不同工业领域的需求。 --- ## **5. 技术参数与规格** | **参数类别** | **参数范围** | |------------------------|-----------------------| | **额定电压** | 220V、380V、660V、1140V 等 | | **额定功率范围** | 0.4KW 至 500KW+ | | **频率范围** | 0Hz~400Hz（可扩展） | | **工作环境温度** | -10°C 至 50°C | | **防护等级** | IP20 / IP54 / IP65 | | **通信协议** | Modbus, Profibus, CANopen, EtherNet/IP | | **安装方式** | 壁挂、落地、机架安装 | | **启动方式** | 无冲击启动，S曲线启动 | | **冷却方式** | 风冷/水冷结合设计 | 根据实际需求可提供定制化服务，满足独特应用场景的技术要求。 --- ## **6. 售后服务与支持** 我们为所有变频器产品提供完善的售前、售中和售后服务，确保每位客户都能无后顾之忧地使用我们的产品： - 产品提供为期**12个月至36个月的质保服务**（可选择延保）。 - **快速响应服务**：7x24 小时故障排查支持，售后工程师安排上门服务。 - **技术培训**：专业技术团队为客户提供便捷、系统的使用和维护指导。 - **原厂备件支持**：变频器相关配件长期供应，确保产品维护无缝衔接。 --- ## **7. 我们的品牌承诺** 选择我们的变频器，您将享受到： 1. **高性价比解决方案**：领先技术配合合理价格，帮助您节约成本。 2. **可持续环保理念**：通过变频调控技术，助力企业实现绿色生产目标。 3. **定制化服务**：根据您所在行业与具体需求，打造适合的电机控制方案。 4. **卓越的用户口碑**：服务于制造、化工、建筑、电梯等行业的众多客户，赢得一致好评。 --- # 森阔SK600高性能通用矢量变频器 源地址: https://www.lyskjd.com/products/vfd/ 摘要: SK600系列通用变频器是专为工业自动化设计的高性能电流矢量控制设备，支持异步电机与永磁同步电机驱动，适用于纺织、造纸、机床、风机水泵等多场景。采用先进 SVC 算法与用户可编程功能，提供稳定可靠的驱动性能。 ## SK600变频器系列型号与技术参数 |三相电源: 380V, 50/60Hz|电源容量 (KVA)|输入电流 (A)|输出电流 (A)|G型机 (KW)|P型机 (KW)| |---|---|---|---|---|---| |SK600AFT0.7GB|1.5|3.4|2.1|0.75|1| |SK600AFT1.5GB|3.0|5.0|3.8|1.5|2| |SK600AFT2.2GB|4.0|5.8|5.1|2.2|3| |SK600AFT3.7GB|5.9|10.5|9.0|3.7|5| |SK600AFT5.5GB|8.9|14.6|13.0|5.5|7.5| |SK600AFT7.5GB|11.0|20.5|17.0|7.5|10| |SK600AFT11GB|17.0|26.0|25.0|11.0|15| |SK600AFT15GB|21.0|35.0|32.0|15.0|20| |SK600AFT18.5G|24.0|38.5|37.0|18.5|25| |SK600AFT22G|30.0|46.5|45.0|22|30| |SK600AFT30G|40.0|62.0|60.0|30|40| |SK600AFT37G|57.0|76.0|75.0|37|50| |SK600AFT45G|69.0|92.0|91.0|45|60| |SK600AFT55G|85.0|113.0|112.0|55|70| |SK600AFT75G|114.0|157.0|150.0|75|100| |SK600AFT90G|134.0|180.0|176.0|90|125| |SK600AFT110G|160.0|214.0|210.0|110|150| |SK600AFT132G|192.0|256.0|253.0|132|175| |SK600AFT160G|231.0|307.0|304.0|160|210| |SK600AFT200G|250.0|385.0|377.0|200|260| |SK600AFT220G|280.0|430.0|426.0|220|300| |SK600AFT250G|355.0|468.0|465.0|250|350| |SK600AFT280G|396.0|525.0|520.0|280|370| |SK600AFT315G|445.0|590.0|585.0|315|500| |SK600AFT355G|500.0|665.0|650.0|355|420| |SK600AFT400G|565.0|785.0|725.0|400|530| |SK600AFT450G|630.0|883.0|820.0|450|600| ## 变频器外围电气元件选型表 |变频器功率 | 空开(MCCB)
A | 推荐接触器
A | 推荐输入侧主回路导线mm² | 推荐输出侧主回路导线 mm²|推荐控制回路导线 mm²| |:---: | :---: | :---: | :---: | :---: |:---: | |0.4KWT2 | 16 | 10 | 2.5 | 2.5 | 1.0 | |0.7KWT2 | 16 | 10 | 2.5 | 2.5 | 1.0 | |1.5KWT2 | 20 | 16 | 4.0 | 2.5 | 1.0 | |2.2KWT2 | 32 | 20 | 6.0 | 4.0 | 1.0 | |0.7KWT4 | 10 | 10 | 2.5 | 2.5 | 1.0 | | 1.5KWT4 | 16 | 10 | 2.5 | 2.5 | 1.0 | | 2.2KWT4 | 16 | 10| 2.5 | 2.5 | 1.0 | | 3.7KWT4 | 25 | 16 | 4.0 | 4.0 | 1.0 | | 5.5KWT4 | 32 | 25 | 4.0 | 4.0 | 1.0 | | 7.5KWT4 | 40| 32 | 4.0 | 4.0 | 1.0 | | 11KWT4 | 63 | 40| 4.0 | 4.0 | 1.0 | | 15KWT4 | 63| 40 | 6.0 | 6.0 | 1.0 | | 18.5KWT4 | 100 | 63 | 6 | 6 |1.5| | 22KWT4 | 100 | 63 | 10 | 10 |1.5| | 30KWT4 | 125 | 100 | 16 | 10 |1.5| | 37KWT4 | 160 | 100 | 16 | 16 |1.5| | 45KWT4 | 200 | 125| 25 | 25 |1.5| | 55KWT4 | 200 | 125 | 35 | 25 |1.5| | 75KWT4 | 250| 160| 50 | 35 |1.5| | 90KWT4 | 250 | 160 | 70 | 35 |1.5| | 110KWT4 | 350 | 350 | 120 | 120 |1.5| | 132KWT4 | 400 | 400 | 150 | 150 |1.5| | 160KWT4 | 500 | 400 | 185 | 185 |1.5| | 200KWT4 | 600| 600 | 150*2 | 150*2 |1.5| | 220KWT4 | 600 | 600 | 150*2 | 150*2 |1.5| | 250KWT4 | 800 | 600 | 185*2 | 185*2 |1.5| | 280KWT4 | 800 | 800 | 185*2| 185*2 |1.5| | 315KWT4 | 800 | 800 | 150*3 | 150*3 |1.5| | 355KWT4 | 800 | 800 | 150*4 | 150*4 |1.5| | 400KWT4 | 1000 | 1000 | 150*4| 150*4|1.5| SK600系列变频器可与多种电机控制设备配合使用，如[在线软启动器]()和[自耦减压启动柜]()，为不同功率和类型的电机提供灵活的启动和控制方案。对于需要集中管理的配电系统，可与[GGD低压配电柜]()或[GCK低压抽屉柜]()集成，实现高效的电力分配和设备控制。 --- # 森阔SK670系列高性能通用矢量变频器 源地址: https://www.lyskjd.com/products/vector-variable-frequency-driver/ 摘要: SK670系列通用变频器是专为工业自动化设计的高性能电流矢量控制设备，支持异步电机与永磁同步电机驱动，适用于纺织、造纸、机床、风机水泵等多场景。采用先进 SVC 算法与用户可编程功能，提供稳定可靠的驱动性能。 ## SK670系列变频器型号与技术参数 |三相电源: 380V, 50/60Hz|电源容量 (KVA)|输入电流 (A)|输出电流 (A)|G型机 (KW)|P型机 (KW)| |---|---|---|---|---|---| |SK670AFT0.7GB|1.5|3.4|2.1|0.75|1| |SK670AFT1.5GB|3.0|5.0|3.8|1.5|2| |SK670AFT2.2GB|4.0|5.8|5.1|2.2|3| |SK670AFT3.7GB|5.9|10.5|9.0|3.7|5| |SK670AFT5.5GB|8.9|14.6|13.0|5.5|7.5| |SK670AFT7.5GB|11.0|20.5|17.0|7.5|10| |SK670AFT11GB|17.0|26.0|25.0|11.0|15| |SK670AFT15GB|21.0|35.0|32.0|15.0|20| |SK670AFT18.5G|24.0|38.5|37.0|18.5|25| |SK670AFT22G|30.0|46.5|45.0|22|30| |SK670AFT30G|40.0|62.0|60.0|30|40| |SK670AFT37G|57.0|76.0|75.0|37|50| |SK670AFT45G|69.0|92.0|91.0|45|60| |SK670AFT55G|85.0|113.0|112.0|55|70| |SK670AFT75G|114.0|157.0|150.0|75|100| |SK670AFT90G|134.0|180.0|176.0|90|125| |SK670AFT110G|160.0|214.0|210.0|110|150| |SK670AFT132G|192.0|256.0|253.0|132|175| |SK670AFT160G|231.0|307.0|304.0|160|210| |SK670AFT200G|250.0|385.0|377.0|200|260| |SK670AFT220G|280.0|430.0|426.0|220|300| |SK670AFT250G|355.0|468.0|465.0|250|350| |SK670AFT280G|396.0|525.0|520.0|280|370| |SK670AFT315G|445.0|590.0|585.0|315|500| |SK670AFT355G|500.0|665.0|650.0|355|420| |SK670AFT400G|565.0|785.0|725.0|400|530| |SK670AFT450G|630.0|883.0|820.0|450|600| ## 变频器外围电气元件选型表 |变频器功率 | 空开(MCCB)
A | 推荐接触器
A | 推荐输入侧主回路导线mm² | 推荐输出侧主回路导线 mm²|推荐控制回路导线 mm²| |:---: | :---: | :---: | :---: | :---: |:---: | |0.4KWT2 | 16 | 10 | 2.5 | 2.5 | 1.0 | |0.7KWT2 | 16 | 10 | 2.5 | 2.5 | 1.0 | |1.5KWT2 | 20 | 16 | 4.0 | 2.5 | 1.0 | |2.2KWT2 | 32 | 20 | 6.0 | 4.0 | 1.0 | |0.7KWT4 | 10 | 10 | 2.5 | 2.5 | 1.0 | | 1.5KWT4 | 16 | 10 | 2.5 | 2.5 | 1.0 | | 2.2KWT4 | 16 | 10| 2.5 | 2.5 | 1.0 | | 3.7KWT4 | 25 | 16 | 4.0 | 4.0 | 1.0 | | 5.5KWT4 | 32 | 25 | 4.0 | 4.0 | 1.0 | | 7.5KWT4 | 40| 32 | 4.0 | 4.0 | 1.0 | | 11KWT4 | 63 | 40| 4.0 | 4.0 | 1.0 | | 15KWT4 | 63| 40 | 6.0 | 6.0 | 1.0 | | 18.5KWT4 | 100 | 63 | 6 | 6 |1.5| | 22KWT4 | 100 | 63 | 10 | 10 |1.5| | 30KWT4 | 125 | 100 | 16 | 10 |1.5| | 37KWT4 | 160 | 100 | 16 | 16 |1.5| | 45KWT4 | 200 | 125| 25 | 25 |1.5| | 55KWT4 | 200 | 125 | 35 | 25 |1.5| | 75KWT4 | 250| 160| 50 | 35 |1.5| | 90KWT4 | 250 | 160 | 70 | 35 |1.5| | 110KWT4 | 350 | 350 | 120 | 120 |1.5| | 132KWT4 | 400 | 400 | 150 | 150 |1.5| | 160KWT4 | 500 | 400 | 185 | 185 |1.5| | 200KWT4 | 600| 600 | 150*2 | 150*2 |1.5| | 220KWT4 | 600 | 600 | 150*2 | 150*2 |1.5| | 250KWT4 | 800 | 600 | 185*2 | 185*2 |1.5| | 280KWT4 | 800 | 800 | 185*2| 185*2 |1.5| | 315KWT4 | 800 | 800 | 150*3 | 150*3 |1.5| | 355KWT4 | 800 | 800 | 150*4 | 150*4 |1.5| | 400KWT4 | 1000 | 1000 | 150*4| 150*4|1.5| SK670系列变频器可与多种电机控制设备配合使用，如[在线软启动器]()、[自耦减压启动柜]()和[智能旁路软启动器]()，为不同功率和类型的电机提供灵活的启动和控制方案。对于需要集中管理的配电系统，可与[GGD低压配电柜]()或[GCK低压抽屉柜]()集成，实现高效的电力分配和设备控制。 --- # 森阔SK800系列高性能低压变频器 - 矢量控制通用变频器 源地址: https://www.lyskjd.com/products/low-voltage-frequency-inverter/ 摘要: 森阔SK800系列低压变频器是高性能矢量控制通用变频器，支持异步电机与永磁同步电机驱动，适用于风机、水泵、机床、纺织等工业自动化场景。采用先进SVC算法，提供稳定可靠的驱动性能，高效节能，安全可靠，是工业生产的理想选择。 ## 低压变频器产品概述 森阔SK800系列**低压变频器**是一款专为工业自动化领域设计的高性能矢量控制设备，采用先进的电流矢量控制技术，能够完美驱动异步电机和永磁同步电机。作为通用型**低压变频器**，它广泛应用于风机、水泵、机床、纺织、造纸、包装等多种工业生产场景，为用户提供稳定可靠的驱动解决方案。与[在线软启动器]()相比，本产品不仅能实现平滑启动，还能全程控制电机转速，实现无级调速。本产品可与[低压配电柜]()、[GCK低压抽屉柜]()等配电设备配合使用，构建完整的配电与电机控制系统。 ### 低压变频器核心优势 **高效节能**：SK800系列**低压变频器**采用先进的控制算法，能够根据负载变化自动调整输出频率，相比传统的定速驱动系统，可节省30%-60%的电能消耗，为企业降低运行成本。 **稳定可靠**：内置24项保护功能，包括过压、欠压、过热、过载、缺相等，确保**低压变频器**在各种复杂工况下安全稳定运行，延长设备使用寿命。 **高精度控制**：支持开环矢量控制、闭环矢量控制和V/F控制三种模式，调速范围可达1:1000，控制精度小于0.5%，满足高精度生产设备的需求。 **易于维护**：模块化设计，便于安装和维护；配备直观的操作面板和通讯接口，支持远程监控和调试，降低运维成本。 ### 低压变频器应用领域 SK800系列**低压变频器**适用于多种工业领域： - **风机水泵**：用于中央空调、冷却塔、供水系统等，实现流量和压力的精确控制 - **机床设备**：用于车床、铣床、磨床等，提供高精度的速度控制 - **纺织机械**：用于纺纱机、织布机等，确保纺织过程的稳定运行 - **包装机械**：用于灌装机、贴标机等，提高包装效率和精度 - **食品加工**：用于搅拌机、输送机等，保证食品加工的卫生和安全 ## 低压变频器外围电气元件选型表 |变频器功率 | 空开(MCCB)
A | 推荐接触器
A | 推荐输入侧主回路导线mm² | 推荐输出侧主回路导线 mm²|推荐控制回路导线 mm²| |:---: | :---: | :---: | :---: | :---: |:---: | |0.4KWT2 | 16 | 10 | 2.5 | 2.5 | 1.0 | |0.7KWT2 | 16 | 10 | 2.5 | 2.5 | 1.0 | |1.5KWT2 | 20 | 16 | 4.0 | 2.5 | 1.0 | |2.2KWT2 | 32 | 20 | 6.0 | 4.0 | 1.0 | |0.7KWT4 | 10 | 10 | 2.5 | 2.5 | 1.0 | | 1.5KWT4 | 16 | 10 | 2.5 | 2.5 | 1.0 | | 2.2KWT4 | 16 | 10| 2.5 | 2.5 | 1.0 | | 3.7KWT4 | 25 | 16 | 4.0 | 4.0 | 1.0 | | 5.5KWT4 | 32 | 25 | 4.0 | 4.0 | 1.0 | | 7.5KWT4 | 40| 32 | 4.0 | 4.0 | 1.0 | | 11KWT4 | 63 | 40| 4.0 | 4.0 | 1.0 | | 15KWT4 | 63| 40 | 6.0 | 6.0 | 1.0 | | 18.5KWT4 | 100 | 63 | 6 | 6 |1.5| | 22KWT4 | 100 | 63 | 10 | 10 |1.5| | 30KWT4 | 125 | 100 | 16 | 10 |1.5| | 37KWT4 | 160 | 100 | 16 | 16 |1.5| | 45KWT4 | 200 | 125| 25 | 25 |1.5| | 55KWT4 | 200 | 125 | 35 | 25 |1.5| | 75KWT4 | 250| 160| 50 | 35 |1.5| | 90KWT4 | 250 | 160 | 70 | 35 |1.5| | 110KWT4 | 350 | 350 | 120 | 120 |1.5| | 132KWT4 | 400 | 400 | 150 | 150 |1.5| | 160KWT4 | 500 | 400 | 185 | 185 |1.5| | 200KWT4 | 600| 600 | 150*2 | 150*2 |1.5| | 220KWT4 | 600 | 600 | 150*2 | 150*2 |1.5| | 250KWT4 | 800 | 600 | 185*2 | 185*2 |1.5| | 280KWT4 | 800 | 800 | 185*2| 185*2 |1.5| | 315KWT4 | 800 | 800 | 150*3 | 150*3 |1.5| | 355KWT4 | 800 | 800 | 150*4 | 150*4 |1.5| | 400KWT4 | 1000 | 1000 | 150*4| 150*4|1.5| --- # 森阔SKB系列背负式变频器 源地址: https://www.lyskjd.com/products/backpack-inverter/ 摘要: SKB系列背负式变频器是专为空间受限场合设计的紧凑型高性能矢量控制设备，采用一体化设计可直接安装在电机或机械设备上，支持异步电机与永磁同步电机驱动。具备体积小、重量轻、防护等级高、安装灵活等特点，广泛应用于纺织、食品、包装、印刷等行业的自动化生产线。采用先进的无速度传感器矢量控制算法（SVC），提供优异的低速转矩性能和动态响应能力。 ## SKB系列背负式变频器型号与技术参数 ### 三相380V级（重型） | 型号 | 适用电机功率 | 额定电流 | 外形尺寸 (mm) | 重量 | 防护等级 | |------|-------------|---------|--------------|------|----------| | SKB400-4T | 0.4KW | 1.5A | 120×80×140 | 1.2kg | IP54 | | SKB750-4T | 0.75KW | 2.5A | 145×95×160 | 1.8kg | IP54 | | SKB1R5-4T | 1.5KW | 4.0A | 170×110×180 | 2.5kg | IP54 | | SKB2R2-4T | 2.2KW | 5.5A | 195×125×200 | 3.2kg | IP54 | | SKB3R7-4T | 3.7KW | 9.0A | 225×145×230 | 4.5kg | IP55 | | SKB5R5-4T | 5.5KW | 13.0A | 255×165×260 | 6.0kg | IP55 | | SKB7R5-4T | 7.5KW | 17.0A | 285×185×290 | 7.8kg | IP55 | | SKB011-4T | 11KW | 25.0A | 320×210×330 | 10.5kg | IP55 | ### 单相220V级（轻型） | 型号 | 适用电机功率 | 额定电流 | 外形尺寸 (mm) | 重量 | 防护等级 | |------|-------------|---------|--------------|------|----------| | SKB400-2S | 0.4KW | 3.0A | 115×75×135 | 1.0kg | IP54 | | SKB750-2S | 0.75KW | 5.0A | 140×90×155 | 1.5kg | IP54 | | SKB1R5-2S | 1.5KW | 8.0A | 165×105×175 | 2.2kg | IP54 | | SKB2R2-2S | 2.2KW | 11.0A | 190×120×200 | 3.0kg | IP54 | ## 安装尺寸对照表 ### 法兰安装尺寸 | 功率范围 | 安装孔距 A×B (mm) | 安装孔直径 (mm) | 轴伸长度要求 (mm) | |---------|------------------|----------------|------------------| | ≤1.5KW | 80×80 | Φ6 | ≥60 | | 2.2KW-3.7KW | 100×100 | Φ8 | ≥75 | | 5.5KW-7.5KW | 130×130 | Φ10 | ≥90 | | 11KW | 150×150 | Φ12 | ≥110 | ### 接线端子规格 | 端子类型 | 导线截面积 | 紧固扭矩 | 说明 | |---------|-----------|---------|------| | 电源输入 R/S/T | 0.5-6mm² | 0.8-1.0 N·m | 建议使用压接端子 | | 电机输出 U/V/W | 0.5-6mm² | 0.8-1.0 N·m | 必须使用屏蔽电缆 | | 控制信号 | 0.2-1.5mm² | 0.3-0.5 N·m | 屏蔽双绞线 | | 接地 PE | ≥1.5mm² | 1.2-1.5 N·m | 黄绿双色线 | --- ## 与其他产品的配合使用 SKB系列背负式变频器可与多种电机控制设备配合使用： - **大功率电机启动**：可与[在线软启动器]()配合，实现大功率电机的平滑启动 - **集中配电管理**：可与[GGD低压配电柜]()或[GCK低压抽屉柜]()集成 - **通用变频需求**：如需更大功率或独立安装，可选择[SK600通用变频器]() - **高压/大功率电机驱动**：大功率应用请参考[在线软启动器]()或[在线软启动柜]() ## 选型指南 ### 根据应用场景选型 | 应用场景 | 推荐型号 | 关键配置 | 注意事项 | |---------|---------|---------|---------| | **纺织细纱机** | SKB2R2-4T/SKB3R7-4T | IP54 + CANopen通讯 | 多机同步需配置同步功能卡 | | **食品灌装机** | SKB750-4T/SKB1R5-4T | IP65 + 不锈钢外壳 | 满足FDA/食品安全认证要求 | | **包装输送带** | SKB1R5-4T/SKB2R2-4T | 标准版 + 制动单元 | 重载启动建议放大一档 | | **印刷机给纸** | SKB750-4T/SKB1R5-4T | 高精度编码器接口 | 要求位置控制精度±0.1mm | ### 特殊环境选型建议 | 环境条件 | 推荐配置 | 补充措施 | |---------|---------|---------| | 高温环境(>45℃) | 放大一档功率 + 强制风冷 | 加装外部散热风扇 | | 高湿度(>85%RH) | IP65 + 防凝露加热带 | 定期通电除湿 | | 多粉尘 | IP65 + 进风口滤网 | 每月清理滤网 | | 振动较大(>1G) | 加强型安装座 + 减震垫 | 使用锁紧螺母 | | 海拔>2000m | 降容使用(每1000m降容5%) | 增大散热片面积 | ## 订货信息 ### 标准订货号构成 ``` SKB [功率] - [电压] [特殊选项] ``` 示例： - `SKB2R2-4T` = 2.2KW三相380V标准型 - `SKB1R5-2S-P` = 1.5KW单相220V制动单元内置 - `SKB3R7-4T-C` = 3.7KW三相380V CANopen通讯卡 ### 可选配件 | 配件名称 | 型号 | 功能说明 | 价格 | |---------|------|---------|------| | 制动单元 | BRU-XX | 内置/外置能耗制动电阻 | ¥200起 | | 编码器接口卡 | PG-B5 | 差分/集电极/UVW编码器 | ¥350 | | 通讯扩展卡 | COM-CAN | CANopen接口 | ¥280 | | 通讯扩展卡 | COM-DP | Profibus-DP接口 | ¥450 | | 操作面板外延 | KEYPAD-EXT | 2米延长线操作面板 | ¥180 | | 输入滤波器 | EMI-FILT | 降低电磁干扰 | ¥120 | | 输出电抗器 | OLR-XX | 抑制dv/dt保护电机绝缘 | ¥250起 | | 防振安装套件 | ANTI-VIB | 橡胶减震垫+加强螺栓 | ¥80 | --- # 森阔SKBG系列变频器控制柜-水泵恒压供水-电机风机调速 源地址: https://www.lyskjd.com/products/variable-frequency-drive-control-cabinet/ 摘要: 变频控制柜是一种采用先进的变频调速技术，对电机等设备进行精确控制的专业设备。它通过改变电源频率来实现对电机的精确控制，主要由变频器、控制电路、保护电路、显示面板等部分组成，广泛应用于工业生产、建筑设施、暖通空调等多个领域。 ## **1\. 什么是变频器控制柜？** 变频器控制柜（Variable Frequency Drive Control Cabinet）是一种集成了[低压变频器]()、电气元件及控制系统的设备，用于调节电机运行速度，实现精准的自动化控制。其主要功能包括： - **调速控制**：通过调整电机供电频率和电压，改变设备运行速度。 - **节能降耗**：优化电机耗能，显著降低能源成本。 - **延长设备寿命**：平稳启动和停机，减少机械冲击和设备磨损。 现代工业中，变频器控制柜已广泛运用于制造、化工、电力、建筑等多个层面，与[低压配电柜]()、[在线软启动器]()等设备配合使用，是实现生产智能化和精细化的重要核心设备。 --- ## **2\. 应用领域** 变频器控制柜功能强大，可适用于多种工业场景，包括： - **水处理行业**：如循环泵、排水泵、供水泵站的运行维护，提供稳定水压和节能效益。 - **机械制造**：如电机、传输设备的精密控制，改善生产线自动化水平。 - **HVAC系统**：如中央空调、风机/冷却塔，优化电机运行，满足环保需求。 - **电力能源**：如电梯控制、工业锅炉、包装设备等系统，提高电力使用效率。 无论是单一设备的调速控制，还是整套系统的综合解决方案，变频器控制柜都发挥着至关重要的作用。 --- ## **3\. 我们的产品优势** 我们提供的变频器控制柜采用优质的电气元件与独立定制化设计，具有以下优势： 1. **高性能变频器** 集成国际知名品牌的变频器（如 ABB、西门子、施耐德等），实现高精度、快速响应的调速控制，适应复杂工况需求。 2. **操作便捷** 控制柜配备人机界面（HMI）或触摸屏，实时显示设备运行状态，支持多语言操作界面，提升用户操作体验。 3. **模块化设计** 灵活组合的模块化电气布置，便于维护、扩展与升级，减少维修成本。 4. **安全可靠** 配备短路保护、过载保护、电压过低保护等多重防护机制，确保设备安全稳定运行，符合国际安全认证（如 ISO、CE、CCC）。 5. **智能化解决方案** 支持远程监控与参数调节，兼容 SCADA 和 PLC 系统，轻松实现智能化控制和数据化管理。 --- ## **4\. 技术参数与规格** 根据客户需求，我们提供多种型号和参数范围的变频器控制柜，满足不同应用场景的技术要求： | **参数** | **规格范围** | | --- | --- | | 输入电压范围 | AC 220V / 380V / 480V 等多种选项 | | 频率控制范围 | 0.1Hz ~ 400Hz 或更高 | | 适配电机功率 | 0.75KW ~ 500KW+ | | 控制方式 | V/F 控制、矢量控制等 | | 防护等级 | IP20 / IP54 / IP65 | | 通讯功能 | 支持 Modbus、Profibus、工业以太网等 | 如需特定要求，我们还提供非标定制服务。 --- ## **5\. 面向目标客户群体** 变频器控制柜适合以下需求的客户和企业： - 需要**节能降耗解决方案**的制造企业。 - 需实现**电机精密控制**的工程项目。 - 寻求**长寿命、低维护成本控制设备**的工业用户。 - 对**自动化升级**有需求的传统企业。 无论是强化产线效率，还是打造环保节能的运行模式，我们的变频器控制柜均可为您提供强大助力。 --- ## **6\. 售后服务与支持** 为了确保客户体验的最大化，我们为所有购买变频器控制柜的客户提供全周期技术支持与售后服务，包括： - **安装指导**：现场安装与调试服务。 - **技术培训**：为操作员提供变频器操作技术指导。 - **故障排查**：快速响应的售后团队，24小时在线支持。 - **维保服务**：提供关键部件的定期更换与维修方案。 我们致力于让每一位用户都能体验到高效、可靠、无忧的使用体验。 --- ## **7\. 为什么选择我们？** - **行业经验丰富**：多年工业自动化领域经验，服务超千家客户。 - **专业团队支持**：资深电气工程师团队，量身定制控制柜设计方案。 - **高性价比**：合理价格，确保客户获得最大化投资回报。 选择我们的变频器控制柜，让您的工业系统焕然一新。高效、稳定、节能，是工业生产未来发展的重要方向。立即咨询，获取更多产品信息和定制方案！ --- # 森阔SKR-HV系列高压固态软启动柜 源地址: https://www.lyskjd.com/products/high-voltage-solid-state-soft-starter/ 摘要: SKR-HV系列高压固态软启动柜是专为中大功率高压电机设计的新一代智能启动控制设备，采用先进的电力电子技术和微处理器控制系统，适用于3kV、6kV、10kV等高压电网环境。通过平滑调节电机端电压实现无级调速启动，有效降低启动电流至额定电流的1.5-4倍，大幅减少对电网的冲击和对机械设备的应力损伤，广泛应用于矿山、石化、水泥、冶金、市政供水等行业的重大装备配套。具备完善的保护功能、友好的操作界面和强大的通讯能力，是传统降压启动设备的理想替代方案。 ## SKR-HV系列高压固态软启动柜型号与技术参数 ### 3kV 等级（中型） | 型号 | 适用电机功率 | 额定电流 | 启动电流 | 柜体尺寸 (W×D×H mm) | 重量 | 冷却方式 | |------|-------------|---------|---------|-------------------|------|----------| | SKR-HV3/200 | 200kW | 55A | ≤165A | 1800×1200×2300 | 1800kg | 强迫风冷 | | SKR-HV3/315 | 315kW | 85A | ≤255A | 2000×1400×2400 | 2200kg | 强迫风冷 | | SKR-HV3/400 | 400kW | 110A | ≤330A | 2200×1600×2500 | 2600kg | 强迫风冷 | | SKR-HV3/500 | 500kW | 135A | ≤405A | 2400×1600×2600 | 3000kg | 强迫风冷 | | SKR-HV3/630 | 630kW | 170A | ≤510A | 2600×1800×2700 | 3500kg | 强迫风冷 | | SKR-HV3/800 | 800kW | 215A | ≤645A | 2800×2000×2800 | 4200kg | 强迫风冷 | ### 6kV 等级（大型） | 型号 | 适用电机功率 | 额定电流 | 启动电流 | 柜体尺寸 (W×D×H mm) | 重量 | 冷却方式 | |------|-------------|---------|---------|-------------------|------|----------| | SKR-HV6/315 | 315kW | 42A | ≤126A | 2000×1400×2400 | 2400kg | 强迫风冷 | | SKR-HV6/400 | 400kW | 53A | ≤159A | 2200×1600×2500 | 2800kg | 强迫风冷 | | SKR-HV6/500 | 500kW | 66A | ≤198A | 2400×1600×2600 | 3200kg | 强迫风冷 | | SKR-HV6/630 | 630kW | 83A | ≤249A | 2600×1800×2700 | 3800kg | 强迫风冷 | | SKR-HV6/800 | 800kW | 105A | ≤315A | 2800×2000×2800 | 4500kg | 强迫风冷 | | SKR-HV6/1000 | 1000kW | 130A | ≤390A | 3000×2200×2900 | 5200kg | 强迫风冷 | | SKR-HV6/1250 | 1250kW | 163A | ≤489A | 3200×2200×3000 | 6000kg | 强迫风冷 | | SKR-HV6/1600 | 1600kW | 208A | ≤624A | 3400×2400×3100 | 7200kg | 强迫风冷 | | SKR-HV6/2000 | 2000kW | 260A | ≤780A | 3600×2600×3200 | 8500kg | 强迫风冷 | ### 10kV 等级（特大型） | 型号 | 适用电机功率 | 额定电流 | 启动电流 | 柜体尺寸 (W×D×H mm) | 重量 | 冷却方式 | |------|-------------|---------|---------|-------------------|------|----------| | SKR-HV10/500 | 500kW | 36A | ≤108A | 2400×1800×2700 | 3500kg | 强迫风冷 | | SKR-HV10/630 | 630kW | 46A | ≤138A | 2600×2000×2800 | 4200kg | 强迫风冷 | | SKR-HV10/800 | 800kW | 58A | ≤174A | 2800×2200** | 5000kg | 强迫风冷 | | SKR-HV10/1000 | 1000kW | 72A | ≤216A | 3000×2200×3000 | 5800kg | 强迫风冷 | | SKR-HV10/1250 | 1250kW | 90A | ≤270A | 3200×2400×3100 | 6800kg | 强迫风冷 | | SKR-HV10/1600 | 1600kW | 115A | ≤345A | 3400×2600×3200 | 8000kg | 强迫风冷 | | SKR-HV10/2000 | 2000kW | 144A | ≤432A | 3600×2800×3300 | 9500kg | 强迫风冷 | | SKR-HV10/2500 | 2500kW | 180A | ≤540A | 3800×2800×3400 | 11000kg | 强迫风冷 | | SKR-HV10/3200 | 3200kW | 230A | ≤690A | 4000×3000×3500 | 13000kg | 强迫风冷 | *注：以上参数为标准配置参考值，具体以出厂检验报告为准。特殊定制规格请联系销售工程师。 ## 核心技术指标详解 ### 电气性能参数 | 参数名称 | 技术指标 | 说明 | |---------|---------|------| | **额定绝缘水平** | 1min工频耐压：3kV级≥7.2kV / 6kV级≥17kV / 10kV级≥28kV
雷电冲击耐压(峰值)：3kV级≥20kV / 6kV级≥40kV / 10kV级≥60kV | 符合GB/T 11022高压开关设备和控制设备通用技术条件 | | **晶闸管参数** | 单管阻断电压：3kV系统≥6500V / 6kV系统≥13000V / 10kV系统≥21000V
通态平均电流：按额定电流1.5-2倍裕量选取
通态压降(VTM)：≤2.0V @ IT(AV)
关断时间(tq)：≤100μs | 采用ABB/英飞凌/西玛等一线品牌，确保高可靠性 | | **均压系数** | 静态均压≥0.99，动态均压≥0.95 | 多只晶闸管串联时的电压分配均匀性 | | **触发方式** | 光纤触发，脉冲宽度≥20μs，前沿陡度≥5A/μs | 高绝缘强度，抗电磁干扰能力强 | | **控制电源** | AC 220V ±10% 或 DC 220V/110V | 功耗≤500VA，含UPS后备供电接口(选配) | | **测量精度** | 电压±0.5%，电流±0.5%，功率±1.0% | 符合DL/T 634规约要求 | ### 保护功能一览 | 保护类型 | 动作阈值 | 动作时间 | 特点说明 | |---------|---------|---------|---------| | **过电流保护** | 1.2-5.0 Ie 可调 | 瞬动(≤10ms) / 定时限(0.1-60s) | 区分启动过程和运行状态，防误动 | | **过载保护** | 1.05-1.5 Ie 可调 | 反时限特性(I²t) | 模拟电机热积累效应，保护绕组不过热 | | **缺相保护** | 任一相电流<0.1Ie 或不平衡度>20% | ≤50ms | 快速检测电源缺失或断线 | | **逆相序保护** | 相序错误 | 不允许启动 | 防止电机反转造成设备损坏 | | **欠压保护** | <0.8 Ue 可调 | 延时0-10s | 避免低电压下强行启动损坏电机 | | **过压保护** | >1.2 Ue 可调 | 瞬动或延时 | 防止电网浪涌或谐振过电压损害器件 | | **晶闸管过热** | 散热器温度>85℃ | 降容运行；>95℃跳闸 | 内置PT100铂电阻测温 | | **电机堵转** | 启动完成后电流>4Ie 且持续时间>5s | 跳闸 | 区分正常重载启动和真正的堵转故障 | | **三相不平衡** | 负序分量>15% 正序分量 | 延时跳闸 | 检测不对称故障或单相接地 | | **接地故障** | 零序电流>设定值(可选) | 瞬动或延时 | 需配合零序CT使用，适用于中性点不接地系统 | | **旁路失败** | 旁路接触器未能在规定时间内合闸 | 跳闸并报警 | 防止晶闸管长时间满载运行过热 | | **风机故障** | 风机停转或转速异常 | 报警→延时降容→跳闸 | N+1冗余设计，单台风机故障不影响短期运行 | | **通讯中断** | 与上位机通讯丢失>5s | 保持当前状态或按预设策略动作 | 可选择'保持原状'/'安全停车'/'跳闸'三种模式 | ### 控制模式对比 | 启动模式 | 适用场景 | 优点 | 缺点 | 推荐指数 | |---------|---------|------|------|----------| | **电压斜坡启动** | 风机、水泵、空压机等轻中载 | 实现简单，启动平滑 | 无法精确控制电流，低速转矩较小 | ⭐⭐⭐⭐ | | **恒流启动(限流)** | 大部分通用机械设备 | 电流可控，对电网友好 | 启动时间较长，转矩非线性 | ⭐⭐⭐⭐⭐ | | **转矩控制启动** | 输送带、搅拌机、提升机 | 转矩线性增长，机械冲击最小 | 需要准确知道负载转矩特性，成本略高 | ⭐⭐⭐⭐ | | **突跳启动 + 电压斜坡** | 破碎机、磨机、轧机等高静摩擦负载 | 克服静摩擦力矩，防止启动初期'卡死' | 对机械有一定冲击，需谨慎设置突跳幅度和时间 | ⭐⭐⭐ | | **泵控启动(专门优化)** | 离心泵、轴流泵、混流泵 | 消除水锤效应，保护管道和阀门 | 仅适用于流体输送类负载 | ⭐⭐⭐⭐⭐ | --- ## 安装与接线指南 ### 一次回路典型接线示意图 ``` ┌─────────────┐ ┌─────────────┐ ┌──────────────┐ ┌─────────────┐ │ 10kV/6kV │ │ 进线真空 │ │ 晶闸管阀组 │ │ 旁路真空 │ │ 电源母线 ├─────┤ 接触器QF1 ├─────┤ (SCR Valve) ├─────┤ 接触器KM2 │ └─────────────┘ └─────────────┘ └──────────────┘ └──────┬──────┘ │ ┌──────▼──────┐ │ 三相异步 │ │ 电动机 M │ └──────────────┘ ``` **说明**：启动过程中QF1闭合、KM2断开 → 电流经SCR阀组限流启动 → 达到全速后KM2闭合旁路 → SCR停止导通退出运行 → 电机由电网直接供电。 ### 二次回路接口定义 | 端子编号 | 功能描述 | 信号类型 | 备注 | |---------|---------|---------|------| | X1:1-2 | 远程启动命令 (常开接点) | DI | 无源干接点，闭合≥50ms有效 | | X1:3-4 | 远程停止命令 (常闭接点) | DI | 无源干接点，断开即停车 | | X1:5-6 | 急停按钮 (常闭接点) | DI | 必须串入硬接线安全回路 | | X1:7-8 | 复位命令 (脉冲≥100ms) | DI | 故障清除后允许重新启动 | | X2:1-2 | 运行状态输出 (常开) | DO | 容量AC 250V/5A | | X2:3-4 | 故障状态输出 (常闭) | DO | 容量AC 250V/5A | | X2:5-6 | 就绪状态输出 (常开) | DO | 表示控制器自检完成且无闭锁条件 | | X3:1-2 | RS485 A/B | 通讯 | Modbus RTU, 默认波特率9600bps | | X3:3-4 | 屏蔽地 | 接地 | 双绞屏蔽层单点接地 | | X4:1-4 | 模拟量输出1 (0/4-20mA) | AO | 默认输出总电流，可编程 | | X4:5-8 | 模拟量输出2 (0/4-20mA) | AO | 默认输出总有功功率，可编程 | | PE | 保护接地 | — | 截面积≥6mm²黄绿双色线 | ### 安装注意事项 1. **基础制作**：混凝土基础高出地面≥100mm，预埋钢板或槽钢，表面水平误差<2mm/m 2. **搬运吊装**：使用叉车或吊车作业，受力点在柜体底座四角吊耳处，严禁倾斜超过15° 3. **就位调整**：柜体垂直度偏差<1.5mm/m，相邻柜体顶部水平误差<2mm 4. **母线连接**：主母排搭接面清洁涂电力复合脂，螺栓扭矩按规范(M12:31.4N·M, M16:78.5N·M) 5. **电缆引入**：高压电缆头制作严格按厂家工艺要求，半导电层剥切长度准确，应力锥安装到位 6. **接地连接**：柜体本体、门板、仪表框均需可靠接地，形成等电位联结 7. **标识标牌**：进出线相位色标(黄绿红)、操作按钮标签(中文+符号)、警示标志齐全醒目 --- ## 选型计算示例 ### 案例：某矿山水泵房6kV/1000kW离心泵软启动选型 **已知条件**： - 电机铭牌：YKK5002-6，1000kW，6kV，118A，cosφ=0.87，η=95.8% - 负载特性：离心泵（平方转矩负载） - 电网条件：上级变压器容量16MVA，短路阻抗6%，其他负荷占60% - 安装环境：井下中央泵房，海拔-450m（相当于海拔1550m），环境温度28℃ - 运行要求：每天启动2次，无需频繁启停 **选型计算过程**： 1. **确定电压等级**：电机额定电压6kV → 选择6kV系列软启动柜 2. **电流匹配**： - 电机额定电流 Ie = 118A - 软启动柜额定电流 Isc ≥ Ie × 1.2 = 118 × 1.2 = 141.6A - 查型号表：SKR-HV6/1000 的额定电流为130A（略小）→ 改选 **SKR-HV6/1250** (163A) 3. **启动电流核算**： - 设定启动电流倍数 K = 2.5（中等偏小，兼顾电网承受能力） - 启动电流 Istart = 163 × 2.5 = 407.5A - 电网允许的最大启动电流 Imax = Ssc / (√3 × U) = (16MVA × 0.4) / (1.732 × 6kV) ≈ 615A - 结论：407.5A < 615A ✅ 满足要求 4. **启动转矩校核**： - 离心泵关闭阀门启动转矩 ≈ 30% Tn - 软启动最低输出转矩 ≈ (K/Ue)² × Tn = (2.5/√3)² × Tn ≈ 0.83² × Tn = 69% Tn - 结论：69% Tn > 30% Tn ✅ 能够顺利启动 5. **海拔修正**： - 海拔1550m，查GB/T 11022规定需降容约5% - 修正后实际容量 = 1250kW × (1 - 5%) = 1187.5kW > 1000kW ✅ 余量充足 6. **最终选型结果**： | 项目 | 参数值 | |------|--------| | **推荐型号** | **SKR-HV6/1250** | | **额定参数** | 1250kW / 6kV / 163A | | **启动电流设定** | 2.5 Ie (≈408A) | | **启动时间设定** | 15s (斜坡上升) | | **控制模式** | 电压斜坡 + 泵控优化 | | **柜体数量** | 1台 (单柜一体式) | | **预估价格** | 约 ¥68,000 (含税运保费) | | **交货周期** | 4-6周 (常规库存) / 8-10周 (定制配置) | --- ## 订货须知 ### 标准供货范围 每套高压固态软启动柜包含以下内容（除非另有约定）： | 序号 | 名称 | 规格/型号 | 数量 | 备注 | |------|------|----------|------|------| | 1 | 主柜体 | 详见型号表 | 1台 | 含晶闸管阀组、接触器、互感器等 | | 2 | 控制屏 | 7"触摸屏HMI | 1套 | 中英文界面切换 | | 3 | 功率单元 | 晶闸管组件+驱动板 | 1套 | 含RC吸收网络 | | 4 | 进线真空接触器 | 6kV/10kV级 | 1台 | 西门子/ABB/施耐德 | | 5 | 旁路真空接触器 | 6kV/10kV级 | 1台 | 与进线同品牌同规格 | | 6 | 高压熔断器 | XRNT型 | 3只 | 电动机保护专用 | | 7 | 电压互感器 | JDZ(X)-6/10 | 3只 | 测量+保护双重用途 | | 8 | 电流互感器 | LZZBJ-6/10 | 3只 | 0.2S/0.5级双绕组 | | 9 | 避雷器 | HY5WS-?/?? | 3只 | 操作过电压保护 | | 10 | 散热风机 | 工业轴流风机 | 4-6只 | N+1冗余配置 | | 11 | 控制变压器 | BK-500VA | 1台 | AC380V/AC220V | | 12 | 端子排 | UK/JUT组合 | 1套 | 二次接线用 | | 13 | 随机附件 | 说明书、图纸、证书 | 1套 | 纸质+电子版各一份 | | 14 | 备品备件 | 易损件包 | 1套 | 熔断器、风机等常用件 | ### 可选配置与增值服务 | 配置项 | 功能描述 | 价格区间 | 推荐场景 | |--------|---------|----------|----------| | **PLC可编程逻辑控制** | 内置小型PLC实现复杂逻辑(如多台联锁、PID恒压等) | +¥8,000-15,000 | 泵站群控、生产线联动 | | **以太网通讯卡** | Profinet/EtherNet/IP/Modbus TCP | +¥5,000-8,000 | 需要高速数据交换或远程IO | | **IEC61850协议栈** | 变电站自动化标准通讯 | +¥12,000-18,000 | 电力系统综保平台集成 | | **电能质量分析仪** | 谐波分析、波形捕捉、SOE记录 | +¥6,000-10,000 | 电能质量管理要求高的场合 | | **UPS不间断电源** | DC220V或AC220V后备电源，续航≥30分钟 | +¥3,000-6,000 | 重要负荷不允许意外停机 | | **红外测温窗口** | 柜门开窗可在外部用红外热像仪检测内部发热点 | +¥800-1,500 | 定期巡检不便开柜的场景 | | **局部放电在线监测** | UHF传感器+局放仪，实时评估绝缘状态 | +¥15,000-25,000 | 20年以上老旧设备预防性维护 | | **视频监控摄像头** | 内置高清摄像头支持手机APP远程查看 | +¥2,000-3,000 | 无人值守泵站/变电站 | | **环境监控系统** | 温湿度、漏水、烟感、门禁一体机 | +¥3,000-5,000 | 智慧机房建设需求 | | **现场调试服务** | 工程师上门安装指导、参数整定、联调试验 | +¥3,000-5,000/人天 | 用户缺乏高压电气经验 | | **年度维保合同** | 季度巡检+年度检修+应急抢修+备件优惠 | 设备价款的3%-5%/年 | 保障长期稳定运行 | ### 交货期与付款方式 | 项目 | 条款内容 | |------|----------| | **标准交货期** | 常规型号4-6周，特殊定制8-12周 | | **包装运输** | 木箱+防潮膜+充气袋，国内陆运/海运均可，运费到付 | | **付款方式** | 合同签订付30%预付款，发货前付60%进度款，验收合格后付10%质保金 | | **质保期限** | 主机18个月免费保修（易损件除外），终身提供技术支持 | | **培训安排** | 免费提供1-2天现场操作培训（含原理讲解、实操演练、常见故障排除） | --- ## 与其他产品的协同应用 SKR-HV系列高压固态软启动柜可与本公司其他产品形成完整的高低压配电与传动解决方案： - **低压配电系统**：可与[GGD低压配电柜]()或[GCK低压抽屉柜]()组成完整的车间级供配电系统 - **低压软启动需求**：中小功率电机(≤630kW/380V)可选用[在线软启动柜]()或[在线软启动器]() - **变频调速需求**：需要无级调速或能量回馈的应用，推荐[SK600高性能变频器]() - **紧凑空间安装**：空间受限场合可考虑[背负式变频器]() - **成套开关设备**：高压进线侧可搭配[GCS交流低压抽出式开关柜]()或[XL21动力配电箱]()实现高低压一体化集成 --- # 森阔SKR300系列智能在线软启动柜 源地址: https://www.lyskjd.com/products/online-soft-start-cabinet/ 摘要: 本公司生产的在线软启动柜是一款集先进技术与可靠性能于一身的电机启动控制设备。专为现代工业生产及各类电机驱动场景设计，它通过平滑地控制电机的启动电流，有效降低启动时对电网和机械设备的冲击，为电机提供安全、稳定且高效的启动解决方案。无论是工业制造、建筑工程，还是商业设施中的电机应用，这款智能软启动柜都能发挥关键作用，提升设备运行稳定性，延长设备使用寿命。 ## 在线式软启动柜核心优势 ### 平滑启动，降低冲击 传统启动方式会产生较大电流冲击，如同汽车急加速对发动机的损害。而在线式软启动柜能让电机平滑启动，极大减少启动时对电机及相关设备的电流冲击，有效延长电机及设备的使用寿命，降低维护成本。本产品可与[在线软启动器]()、[低压配电柜]()、[低压变频器]()等产品配合使用，构建完整的配电与电机控制系统。 ### 智能控制，精准调节 内置先进的智能控制系统，可依据不同电机特性和负载情况，精准调节启动参数。不管是轻载启动的小型设备，还是重载启动的大型机械，都能找到最合适的启动模式，实现高效运行。 ### 节能高效，降低成本 启动过程中通过优化电流，减少不必要的电能消耗。相较于传统启动方式，节能效果显著。长期使用，能为企业节省大量电费支出，提升企业经济效益。 ### 适应复杂工况，稳定性强 具备出色的环境适应能力，无论是高温、潮湿的恶劣环境，还是高海拔等特殊工况，都能稳定运行。为工业生产提供持续可靠的动力支持，保障生产连续性。 ### 保护功能齐全，安全可靠 配备过流、过载、缺相、欠压等多重保护功能。一旦检测到异常，迅速采取保护措施，避免电机及设备受损，为生产安全保驾护航。 ## 应用领域 1. **工业制造业**：广泛应用于风机、水泵、压缩机、搅拌机、输送带等各类工业设备的电机启动控制。在化工、钢铁、水泥、造纸等行业，智能在线式软启动柜可有效应对复杂的负载工况，保障生产设备的稳定运行。 2. **建筑领域**：用于建筑物的给排水系统、通风空调系统、电梯等设备的电机启动。其低电流启动特性可减少对建筑物电网的影响，确保电力供应的稳定性，同时降低设备维护成本。 3. **市政工程**：在城市污水处理厂、自来水厂、泵站等市政设施中，智能在线式软启动柜可实现大型水泵电机的平稳启动，提高市政设施的运行可靠性和效率，保障城市的正常运转。 4. **矿山行业**：适用于矿山开采设备、通风设备、提升设备等电机的启动。面对矿山恶劣的工作环境和重载启动需求，软起动柜的保护功能和精确控制能力发挥着重要作用，提高了矿山设备的安全性和运行稳定性。 ## **在线式软起动柜与传统启动方式对比** | **特性** | **在线软启动柜** | **直接启动** | **星三角启动** | |------------------|------------------------------|--------------------------|--------------------------| | 启动电流 | 1.5-3倍额定电流 | 6-8倍额定电流 | 2-3倍额定电流 | | 启动冲击 | 极小 | 极大 | 中等 | | 适用负载 | 全类型负载 | 仅轻载 | 中载 | | 维护成本 | 低（无机械触点） | 高（接触器易损） | 中等 | | 节能效果 | 显著（10-30%） | 无 | 低 | --- # 森阔SKR6800系列智能在线软启动器 源地址: https://www.lyskjd.com/products/skr6800-series-online-soft-starter/ 摘要: 本公司生产的在线软启动器是一款集先进技术与可靠性能于一身的电机启动控制设备。专为现代工业生产及各类电机驱动场景设计，它通过平滑地控制电机的启动电流，有效降低启动时对电网和机械设备的冲击，为电机提供安全、稳定且高效的启动解决方案。无论是工业制造、建筑工程，还是商业设施中的电机应用，这款软启动器都能发挥关键作用，提升设备运行稳定性，延长设备使用寿命。 ## 工作原理 - **调压原理** 在线软启动器通常采用晶闸管（可控硅）作为功率控制元件。晶闸管具有可以控制其导通角的特性，通过改变晶闸管的导通角，就能够调节施加到电动机上的电压。在启动过程中，软启动器会逐渐增加输出电压，使电动机从较低的电压开始启动，避免了直接启动时的高电压冲击。 - **限流原理** 软启动器通过监测电动机的电流来实现限流功能。在启动时，它会限制电动机的启动电流在一个设定的范围内。当电流超过设定值时，软启动器会自动调整晶闸管的导通角，减小输出电压，从而降低电流。随着电动机转速的升高，电动机的反电动势逐渐增大，电流会逐渐减小，软启动器则会相应地逐渐增加输出电压，使电动机最终达到额定电压和额定转速运行。 - **控制原理** 软启动器内部有一个控制电路，它可以根据预设的参数和电动机的运行状态来控制晶闸管的导通角。控制电路通常会采用微处理器或专用的控制芯片，通过对各种传感器采集到的信号进行处理和分析，实现对电动机启动过程的精确控制。例如，根据电动机的负载情况、电源电压等因素，自动调整启动时间、限流值等参数，以确保电动机能够平稳、可靠地启动。 通过以上工作原理，在线软启动器能够实现对电动机的软启动，减少启动时的电流冲击和机械冲击，延长电动机和相关设备的使用寿命，同时也降低了对电网的影响。本产品可与[低压配电柜]()、[GCK低压抽屉柜]()等配电设备配合使用，构建完整的配电与电机控制系统。与[低压变频器]()相比，本产品更专注于电机启动阶段的控制，适用于不需要调速的场景。 ## 应用领域 1. **工业制造业**：广泛应用于风机、水泵、压缩机、搅拌机、输送带等各类工业设备的电机启动控制。在化工、钢铁、水泥、造纸等行业，智能旁路软启动器可有效应对复杂的负载工况，保障生产设备的稳定运行。 2. **建筑领域**：用于建筑物的给排水系统、通风空调系统、电梯等设备的电机启动。其低电流启动特性可减少对建筑物电网的影响，确保电力供应的稳定性，同时降低设备维护成本。 3. **市政工程**：在城市污水处理厂、自来水厂、泵站等市政设施中，智能旁路软启动器可实现大型水泵电机的平稳启动，提高市政设施的运行可靠性和效率，保障城市的正常运转。 4. **矿山行业**：适用于矿山开采设备、通风设备、提升设备等电机的启动。面对矿山恶劣的工作环境和重载启动需求，软启动器的保护功能和精确控制能力发挥着重要作用，提高了矿山设备的安全性和运行稳定性。 ## SKR6800系列软起动器外围配件规格参数表 | 软启动器型号 | 额定功率 (kW) | 额定电流 (A) | 空开 (MCCB)(A) | 旁路接触器型号 (KM) | 一次线规格 (mm²) | |--------------|---------------|---------------|----------------|----------------------|------------------------| | SKR6800-005 | 5.5 | 11 | 32 | CJ20-16 | 铜电缆线2.5 | | SKR6800-007 | 7.5 | 15 | 40 | CJ20-16 | 铜电缆线4 | | SKR6800-011 | 11 | 23 | 63 | CJ20-25 | 铜电缆线6 | | SKR6800-015 | 15 | 30 | 63 | CJ20-40 | 铜电缆线10 | | SKR6800-018 | 18.5 | 37 | 100 | CJ20-40 | 铜电缆线10 | | SKR6800-022 | 22 | 45 | 100 | CJ20-63 | 铜电缆线16 | | SKR6800-030 | 30 | 60 | 100 | CJ20-63 | 铜电缆线25 | | SKR6800-037 | 37 | 75 | 100 | CJ20-100 | 铜电缆线35 | | SKR6800-045 | 45 | 90 | 100 | CJ20-100 | 铜电缆线35 | | SKR6800-055 | 55 | 110 | 160 | CJ20-160 | 铜电缆线35 | | SKR6800-075 | 75 | 150 | 250 | CJ20-160 | 铜线35/铝线50 | | SKR6800-090 | 90 | 180 | 250 | CJ20-250 | 铜线50/铝线70 | | SKR6800-110 | 110 | 230 | 350 | CJ20-250 | 铜线70/铝线95 | | SKR6800-132 | 132 | 260 | 400 | CJ20-400 | 铜线95/铝线120 | | SKR6800-160 | 160 | 320 | 400 | CJ20-400 | 铜线95/铝线150 | | SKR6800-185 | 185 | 370 | 400 | CJ20-400 | 铜线120/铝线185 | | SKR6800-200 | 200 | 400 | 400 | CJ20-400 | 铜线150/铝线185 | | SKR6800-250 | 250 | 500 | 630 | CJ20-630 | 铜线185/铝线240 | | SKR6800-280 | 280 | 560 | 630 | CJ20-630 | 铜线240/铝线300 | | SKR6800-320 | 320 | 640 | 630 | CJ20-630 | 铜线240/铝线400 | **注**： 1. 在线式软启动器不需要外接交流接触器 2. 一次线规格中“铜电缆线”简写为“铜线”，铝线规格单独标注。 3. 空开（MCCB）为配电断路器规格，旁路接触器需与软起动器型号匹配。 ## SKR6800系列在线式软启动器_工业级品质_启动力强更节能 SKR6800系列在线式软启动器是一款数字化智能电机控制设备，专为5.5kW至320kW功率范围的鼠笼式三相异步电机设计，兼容220VAC-380VAC供电电压，额定电流覆盖11A-800A，可适配市电、自备电站、柴油发电机组等多种供电场景，为电机提供平稳起动、可靠运行及全面保护的一体化解决方案，广泛适用于各类工业生产中的电机驱动场景。 设备支持星形连接与内三角形连接两种电机接线方式，配备中文+英文双语液晶显示面板，操作直观便捷，同时具备RS485通讯接口及丰富的扩展输入输出选项，可灵活融入各类自动化控制系统，满足不同用户的集中控制与远程操作需求。 ## 二、核心功能特点 ### 2.1 多模式起动与停止控制 - 起动方式：提供电压斜坡起动、限流起动、转矩起动三种可选曲线，用户可根据电机负载特性及工况需求，通过参数（F04）自由切换，默认采用电压斜坡起动模式，起动时间可在1s-120s范围内调节（默认15s），有效降低起动电流对电网及电机的冲击。 - 停止方式：支持自由停车与定时软停车两种模式，软停时间可设置为0s-60s，能够避免电机骤停带来的机械冲击，延长设备使用寿命。 ### 2.2 全面的电机保护机制 设备内置多重保护功能，可精准监测电机运行状态，及时响应异常情况，保障电机与设备安全： - 缺相保护：涵盖输入缺相、输出缺相保护，当检测到三相电源或电机接线存在缺相问题时，迅速触发保护动作。 - 过载与过流保护：包括运行过载、起动过流、运行过流保护，过载保护采用反时限控制逻辑，保护等级可在1-30级之间调整（默认10级），过流倍数及保护时间均可按需设定。 - 电压异常保护：具备过压、欠压保护功能，可根据电网电压波动情况，设定保护倍数（过压100%-140%、欠压50%-100%）及保护时间（0s-120s）。 - 其他保护：包含软起动过热、相序故障、三相不平衡、欠载、晶闸管击穿保护等，全方位覆盖电机运行过程中的常见风险点。 ### 2.3 灵活的控制与扩展选项 - 控制模式：支持键盘单独控制、外控单独控制、通讯单独控制，以及多种组合控制模式（默认键盘+外控），可通过参数（F03）进行配置，适配不同的操作场景。 - 扩展接口：配备远程控制输入、继电器输出（含1路标配、1路选配）、4-20mA模拟输出，满足与外部传感器、控制器的联动需求，模拟输出参数可进行上下限校准。 - 通讯功能：支持Modbus RTU通讯协议，通讯地址（1-127）、波特率（2400/4800/9600/19200）可灵活设置，便于实现多设备集中监控与数据交互。 ## 三、技术参数规格 ### 3.1 基础电气参数 | 电压等级 | 额定工作电流 | 适配电机功率 | 供电频率 | 控制增益 | |----------|--------------|--------------|----------|----------| | 220VAC | 11A-800A | 5.5kW-220kW | 30Hz-70Hz | 1/2/3/4（默认4） | | 380VAC | 11A-800A | 5.5kW-400kW | 30Hz-70Hz | 1/2/3/4（默认4） | ### 3.2 环境与安装参数 - 防护等级：IP20 - 工作环境：海拔2000米以下（超海拔需降额使用），环境温度-10°C~+40°C，相对湿度95%RH以下（无凝露），无易燃、易爆、腐蚀性气体及导电性尘埃，室内通风良好且震动小于0.5G。 - 冷却方式：强迫风冷 - 安装尺寸：不同电流规格对应不同外形及安装尺寸，例如11A-75A型号外形尺寸为105×240×168.5mm，采用M6安装螺丝；11A-150A软起动柜外形尺寸为310×720×320mm，具体可参考产品安装尺寸表。 ### 3.3 核心参数设置范围 | 参数类别 | 关键参数 | 设置范围 | 默认值 | |----------------|-------------------------|---------------------------|---------------------| | 起动参数 | 起动限流百分比 | 50%-600% | 300% | | | 起始电压百分比 | 30%-80% | 35% | | 保护参数 | 三相不平衡度 | 20%-100% | 40% | | | 欠载保护倍数 | 10%-100% | 50% | | 通讯参数 | 通讯地址 | 1-127 | 1 | | | 通讯波特率 | 0:2400、1:4800、2:9600等 | 2:9600 | ## 四、安装与连接说明 ### 4.1 电机连接方式 - 星形连接法：适用于常规电机接线场景，通过主回路端子R、S、T接入三相电源，U、V、W连接电机绕组。 - 内三角形连接法：需通过参数F18（电机接线方式）设置为1，同时在参数F02中准确输入电机额定电流，接线时需对应电机绕组的U1、U2、V1、V2、W1、W2端子。 ### 4.2 外接端子定义 | 端子类型 | 端子标识 | 功能说明 | |------------|----------|-------------------------------------------| | 主回路 | R、S、T | 三相交流电源输入 | | | U、V、W | 软起动器输出，连接三相异步电动机 | | 控制回路 | 24V | 公共端 | | | IN1 | 起动端子，与24V短接可起动软起动器 | | | IN2 | 停止端子，与24V断开可停止软起动器 | | | IN3 | 外部故障端子，与24V短接触发故障停机 | | 通讯回路 | 485+、485- | RS485通讯接口，用于Modbus RTU通讯 | | 模拟输出 | AO、GND | 4-20mA模拟信号输出，可编程对应不同运行参数 | ## 五、操作面板说明 ### 5.1 按键功能 | 按键名称 | 核心功能 | |----------------|-------------------------------------------| | 取消键 | 退出参数设置界面、取消参数修改操作 | | 移位键 | 参数修改时切换位数、主界面查看故障记录 | | 递增/递减键 | 调整参数数值及参数码 | | 运行键 | 键盘控制模式下，执行电机起动操作 | | 停止/复位键 | 运行状态下停止电机，故障状态下复位设备 | | 设置/确认键 | 进入参数菜单、确认参数设置 | | 本地/远程键 | 切换本地（面板）与远程控制模式 | ### 5.2 状态LED指示 | LED名称 | 常亮状态说明 | 闪烁状态说明 | |---------|---------------------------------------|-------------------------------| | 就绪 | 电机停止，起动器处于待机就绪状态 | - | | 运行 | 电机处于起动、运行、软停或直流制动状态 | - | | 跳闸 | 起动器因故障触发跳闸 | 起动器处于警告状态 | | 本地 | 起动器处于本地控制模式，面板可启停电机 | - | ## 六、常见故障排除 | 故障类型 | 可能原因 | 处理建议 | |----------------|-------------------------------------------|-------------------------------------------| | 输入缺相 | 主回路未通电、输入回路可控硅开路、脉冲信号线接触不良 | 检查主回路电源、排查可控硅及信号线连接，必要时联系厂家 | | 运行过载 | 电机负载过重、过载保护参数设置不当 | 检查负载情况，更换适配功率的软启动器或调整保护参数 | | 软起过热 | 温度开关故障、散热风扇未工作、设备工作时间过长 | 检查温度开关及风扇运行状态，停止设备降温后再启动 | | 过压/欠压 | 输入电源电压异常、保护参数设置不合理 | 检测电网电压，调整过压/欠压保护倍数及保护时间 | | 相序故障 | 电源相位顺序与设置不一致 | 调整电源相序或通过参数F34修改相序设置 | ## 七、安全注意事项 1. 设备交流电源线、输出电线及内部多个部件均带有高压，可能导致致命触电风险，开盖维修或进行任何电气操作前，必须用认可的隔离装置断开电源，并确认无残留电压。 2. 软启动器的停止功能无法隔离输出端危险电压，触及电气连接前需确保已完全断电隔离。 3. 设备仅支持授权维修人员进行维修，擅自拆卸、改动设备将导致产品保修失效，且可能引发安全隐患。 4. 安装时需按当地电气安全法规要求，做好接地及分支电路保护，避免短路风险；特殊场景下需安装外部安全系统控制的隔离开关和断路器，防止电机意外起动。 5. 设备废弃时，需按当地现行法律分类收集电气和电子垃圾，不可作为生活垃圾处理。 --- # 森阔XJ01系列自耦减压启动柜 源地址: https://www.lyskjd.com/products/autotransformer-reduced-voltage-starting-cabinet/ 摘要: 自耦减压启动柜是一种用于电动机启动的电气设备。它采用自耦变压器的原理，通过降低电动机启动时的电压，减小启动电流，从而实现电动机的平稳启动。该启动柜具有结构简单、性能可靠、操作方便等优点，广泛应用于各类工业领域。 ## 主要配置 | 功率 | 外形尺寸(mm) | 重量(kg) | 交流接触器型号 | 交流接触器型号 | 交流接触器型号 | | --- | --- | --- | --- | --- | --- | | 22kW | 400×290×750 | 42 | CJT1-40A | CJT1-40A | CJT1-20A | | 30kW | 400×290×750 | 45 | CJ20-63A | CJT1-40A | CJT1-20A | | 40kW | 470×310×920 | 60 | CJ20-100A | CJ20-63A | CJT1-20A | | 55kW | 470×310×920 | 73 | CJ20-160A | CJ20-100A | CJT1-40A | | 75kW | 470×310×920 | 77 | CJ20-160A | CJ20-100A | CJT1-40A | | 90kW | 550×420×1150 | 115 | CJ20-250A | CJ20-160A | CJ20-63A | | 115kW | 550×420×1150 | 120 | CJ20-250A | CJ20-160A | CJ20-63A | | 135kW | 600×480×1280 | 140 | CJ20-400A | CJ20-250A | CJ20-100A | | 160kW | 600×480×1280 | 160 | CJ20-400A | CJ20-250A | CJ20-100A | | 190kW | 600×480×1280 | 170 | CJ20-400A | CJ20-250A | CJ20-100A | | 225kW | 750×550×1550 | 250 | CJ20-630A | CJ20-400A | CJ20-160A | | 260kW | 750×550×1550 | 260 | CJ20-630A | CJ20-400A | CJ20-160A | | 320kW | 750×550×1550 | 280 | CJ20-630A | CJ20-400A | CJ20-160A | | 350kW | 800×550×1650 | 330 | CJ40-800A | CJ20-630A | CJ20-250A | | 400kW | 800×550×1650 | 350 | CJ40-1000A | CJ20-630A | CJ20-250A | | 450kW | 800×550×1650 | 380 | CJ40-1000A | CJ40-1000A | CJ20-400A | | 500kW | 800×550×1650 | 380 | CJ40-1250A | CJ40-1000A | CJ20-400A | 自耦减压启动柜可与多种低压配电设备配合使用，如[GGD低压配电柜]()和[GCK低压抽屉柜]()，为工业和民用配电系统提供可靠的电动机启动解决方案。对于需要精确控制和节能的场合，也可与[低压变频器]()或[矢量型变频器]()配合使用，实现更高效的电机驱动控制。 ## 购买须知 1. **选型指南**：用户在购买自耦减压启动柜时，应根据电动机的功率、电压、电流等参数，选择合适的型号和规格。 2. **安装调试**：自耦减压启动柜应由专业人员进行安装调试，确保安装正确、调试合格。 3. **使用维护**：用户在使用自耦减压启动柜时，应严格按照产品说明书的要求进行操作和维护，定期对设备进行检查和保养，确保设备的正常运行。 4. **质量保证**：我们提供一年的质量保证期，在质量保证期内，如产品出现质量问题，我们将免费为用户提供维修服务或更换产品。 --- # 市场推广人员 源地址: https://www.lyskjd.com/jobs/marketing-specialist/ 摘要: 负责公司产品的市场推广和品牌建设 ## 岗位职责 1. 负责公司工业自动化产品的市场推广和品牌建设 2. 制定并执行市场推广计划，提高品牌知名度和产品影响力 3. 策划并组织线上线下市场活动，包括展会、研讨会、产品发布会等 4. 负责公司网站、微信公众号等新媒体平台的内容策划和运营 5. 撰写产品宣传资料、新闻稿、案例分析等市场文案 6. 分析市场数据和竞争对手情况，提出市场策略建议 7. 协同销售团队，支持销售工作的开展 8. 收集和整理市场反馈，为产品研发提供参考 ## 任职要求 1. 市场营销、广告或相关专业，本科及以上学历 2. 2年以上工业自动化或相关行业市场推广经验 3. 熟悉市场营销策划、品牌建设和推广渠道 4. 具备良好的文案写作能力和创意策划能力 5. 熟悉新媒体运营，擅长使用微信公众号、抖音等平台 6. 具备良好的沟通能力和团队合作精神 7. 有较强的市场洞察力和数据分析能力 8. 能适应偶尔出差 ## 福利待遇 - 薪资：8-15K/月，根据能力和经验调整 - 带薪年假 - 定期培训 - 节日福利 - 晋升机会 - 出差补贴 - 良好的工作环境和团队氛围 --- # 铜排选型计算器 - 母线规格与电压降计算工具 源地址: https://www.lyskjd.com/tools/busbar-calculation/ 摘要: 专业的铜排选型计算器，用于计算铜排规格和电压降的在线工具，支持单相和三相系统，提供精准的铜排规格推荐和电压降计算，帮助工程师快速完成母线系统设计。

免责声明

本工具仅作为参考，实际选型请根据具体应用场景和相关标准进行验证。建议在专业电气工程师指导下使用，本网站对使用本工具产生的任何后果不承担责任。

--- # 外贸业务员 源地址: https://www.lyskjd.com/jobs/foreign-trade-sales/ 摘要: 负责工业自动化产品的国际市场开发和销售 ## 岗位职责 1. 负责公司工业自动化产品和高低压成套设备的国际市场开发 2. 开拓国际客户资源，建立和维护国际客户关系 3. 负责国际市场的调研和分析，制定外贸销售策略 4. 处理国际客户的询盘、报价、订单跟进和售后服务 5. 负责国际订单的执行，包括合同签订、发货、报关、收款等 6. 参加国际展会、线上推广等外贸营销活动 7. 负责外贸单证的制作和管理 8. 协同生产、技术等部门，确保订单的顺利交付 ## 任职要求 1. 国际贸易、英语或相关专业，本科及以上学历 2. 3年以上工业自动化或机电产品外贸销售经验 3. 英语听说读写能力强，能够独立与国外客户沟通 4. 熟悉国际贸易流程和相关法规 5. 具备良好的沟通能力和谈判技巧 6. 具备较强的市场开拓能力和客户开发能力 7. 熟悉外贸平台运营，如阿里巴巴国际站、Made-in-China等 8. 能适应偶尔出差 ## 福利待遇 - 薪资：8-16K/月（底薪+提成），上不封顶 - 带薪年假 - 定期培训 - 节日福利 - 晋升机会 - 出差补贴 - 良好的工作环境和团队氛围 --- # 网络销售营销人员 源地址: https://www.lyskjd.com/jobs/online-sales-marketer/ 摘要: 负责公司产品的网络销售和线上营销 ## 岗位职责 1. 负责公司工业自动化产品的网络销售和线上客户开发 2. 运营公司在阿里巴巴、京东等电商平台的店铺，处理产品上架、更新和维护 3. 通过网络渠道（如搜索引擎、社交媒体、行业论坛等）获取客户线索 4. 负责线上客户咨询的接待和跟进，促成订单成交 5. 维护线上客户关系，提高客户满意度和复购率 6. 分析网络销售数据，优化销售策略和推广方案 7. 协同市场部门，参与线上营销活动的策划和执行 8. 收集线上市场信息，为公司产品和营销策略提供建议 ## 任职要求 1. 市场营销、电子商务或相关专业，大专及以上学历 2. 2年以上工业自动化或相关行业网络销售经验 3. 熟悉电商平台运营规则和网络推广渠道 4. 具备良好的线上沟通能力和销售技巧 5. 擅长使用办公软件和网络营销工具 6. 具备较强的学习能力和团队合作精神 7. 有工业自动化产品销售经验者优先 8. 能适应偶尔出差 ## 福利待遇 - 薪资：7-13K/月（底薪+提成），上不封顶 - 带薪年假 - 定期培训 - 节日福利 - 晋升机会 - 出差补贴 - 良好的工作环境和团队氛围 --- # 销售经理 源地址: https://www.lyskjd.com/jobs/sales-manager/ 摘要: 负责工业自动化产品的销售和客户开发 ## 岗位职责 1. 负责工业自动化产品的销售和市场拓展 2. 开发新客户，维护现有客户关系 3. 制定销售计划，完成销售目标 4. 参与产品推广活动和技术交流 5. 收集市场信息，分析市场趋势 ## 任职要求 1. 市场营销或相关专业，本科及以上学历 2. 3年以上工业自动化产品销售经验 3. 熟悉PLC、伺服系统等工业自动化产品 4. 具备良好的沟通能力和谈判技巧 5. 有较强的团队合作精神和抗压能力 6. 能适应出差 ## 福利待遇 - 薪资：10-20K/月（底薪+提成），上不封顶 - 带薪年假 - 定期培训 - 节日福利 - 晋升机会 - 出差补贴 --- # 新能源并网解决方案 源地址: https://www.lyskjd.com/solutions/new-energy-grid/ 摘要: 提供光伏、风电等新能源发电系统的并网控制、储能管理和智能调度解决方案，确保新能源安全可靠并网，优化能源利用。 新能源并网解决方案是一套集成了新能源发电控制、储能管理、并网接口和智能调度的综合性解决方案，旨在实现光伏、风电等新能源的安全可靠并网和优化利用。 该方案采用分层分布式架构，包括新能源发电层、储能层、并网接口层和监控调度层，通过先进的控制策略和通信技术，实现新能源系统的高效运行和电网友好型并网。 通过实施新能源并网解决方案，企业可以提高新能源发电效率，降低并网成本，确保并网安全性，同时为电网提供辅助服务，促进新能源的大规模应用和消纳。 我们的新能源并网解决方案涵盖了从系统设计、设备选型到现场调试和运维服务的全流程，为不同规模和类型的新能源项目提供量身定制的解决方案。 --- # 隐私政策 源地址: https://www.lyskjd.com/privacy/ ## 1. 引言 本隐私政策描述了我们如何收集、使用、存储和保护您在使用我们网站时提供的个人信息。请仔细阅读本政策，以了解我们的隐私实践。 ## 2. 信息收集 我们收集以下类型的信息： ### 2.1 个人信息 当您访问我们的网站或使用我们的服务时，我们可能会收集您的个人信息，包括但不限于： - 姓名 - 电子邮件地址 - 电话号码 - 公司名称 - 职位 ### 2.2 非个人信息 我们还可能收集非个人信息，如： - IP地址 - 浏览器类型和版本 - 访问时间和日期 - 访问的页面 - 操作系统 ## 3. 信息使用 我们使用收集到的信息用于以下目的： - 提供和改进我们的服务 - 处理您的请求和查询 - 发送有关我们产品和服务的信息 - 个性化您的网站体验 - 分析网站使用情况 - 确保网站安全 ## 4. 信息共享 我们不会向第三方出售或出租您的个人信息。但是，我们可能会与以下各方共享您的信息： - 我们的关联公司 - 服务提供商，他们帮助我们运营网站和提供服务 - 法律要求时，根据适用法律、法规或法律程序 ## 5. 信息保护 我们采取合理的安全措施来保护您的个人信息免受未经授权的访问、使用或披露。这些措施包括： - 加密技术 - 访问控制 - 定期安全审计 - 员工培训 ## 6. 信息保留 我们会在必要的时间内保留您的个人信息，以实现本政策中所述的目的，或根据法律要求。 ## 7. 您的权利 根据适用法律，您可能有权： - 访问您的个人信息 - 更正不准确的个人信息 - 删除您的个人信息 - 限制或反对我们处理您的个人信息 - 数据可携带性 ## 8. Cookie政策 我们使用Cookie来改善您的网站体验。Cookie是存储在您设备上的小型文本文件，用于跟踪您的网站活动。您可以在浏览器设置中禁用Cookie，但这可能会影响网站的功能。 ## 9. 第三方链接 我们的网站可能包含指向第三方网站的链接。本隐私政策不适用于这些第三方网站，我们建议您阅读这些网站的隐私政策。 ## 10. 政策更新 我们可能会不时更新本隐私政策。更新后的政策将在网站上发布，更新日期将在政策顶部显示。 ## 11. 联系我们 如果您对本隐私政策有任何疑问或需要更多信息，请通过以下方式联系我们： - 电子邮件：support@lyskjd.com ## 12. 适用法律 本隐私政策受中华人民共和国法律管辖，任何争议将提交至有管辖权的人民法院解决。 --- # 照明负荷计算工具 - 照明系统负荷与布线计算工具 源地址: https://www.lyskjd.com/tools/lighting-load-calculator/ 摘要: 专业的照明负荷计算工具，根据灯具数量、功率等参数计算照明系统总负荷和选择合适的布线，提供精准的负荷计算结果和布线建议，帮助工程师快速完成照明系统设计。
--- # 智能配电解决方案 源地址: https://www.lyskjd.com/solutions/smart-power-distribution/ 摘要: 集成高低压配电设备、智能监控系统和能源管理平台，实现配电系统的自动化运行和精细化管理，为各类建筑和工业设施提供安全、高效、智能的电力保障。 智能配电解决方案是一套集高低压配电设备、智能监控系统和能源管理平台于一体的综合性电力管理系统。该方案通过数字化、网络化和智能化技术，实现对配电系统的全方位监控、管理和优化。 系统采用分层分布式结构，从高压进线到低压出线，从变压器到各用电设备，实现全链路的电力参数监测、状态监控和智能控制。通过先进的通信网络和数据处理技术，将分散的配电节点连接成一个有机整体，实现集中管理、分散控制。 方案不仅满足传统配电系统的安全可靠运行要求，更融入了能源管理、需求侧响应、电力市场等新兴应用，为用户提供从电力供应到能源优化的全生命周期管理服务。 无论是新建项目还是旧系统改造，我们都能提供量身定制的解决方案，帮助用户降低能耗、提高供电可靠性、简化运维流程、降低运营成本。 ## 系统界面展示 --- # 智能配电系统在工业领域的应用与发展 源地址: https://www.lyskjd.com/articles/smart-power-distribution-industrial/ 摘要: 本文详细介绍了智能配电系统在工业领域的应用现状、技术特点、优势以及未来发展趋势，为工业企业实现高效、安全、可靠的电力管理提供参考。 ## 1. 引言 随着工业4.0时代的到来，工业企业对电力供应的可靠性、安全性和能效管理提出了更高的要求。传统的配电系统已经难以满足现代工业生产的需求，智能配电系统应运而生。本文将深入探讨智能配电系统在工业领域的应用现状、核心技术、优势以及未来发展趋势。智能配电系统整合了多种先进电气设备，包括[高压开关柜]()、[低压配电柜]()和[软启动器]()等，同时也支持[光伏发电]()等新能源接入。 ## 2. 智能配电系统的核心技术 ### 2.1 物联网技术 物联网技术是智能配电系统的基础，通过在配电设备上安装传感器和通信模块，实现设备之间的互联互通和数据共享。主要包括： - 无线传感器网络（WSN） - 工业以太网 - 5G通信技术 - LoRaWAN等低功耗广域网技术 ### 2.2 大数据与云计算 智能配电系统产生的海量数据需要通过大数据分析和云计算技术进行处理，实现： - 实时数据采集与监控 - 故障预测与诊断 - 能效分析与优化 - 趋势预测与决策支持 ### 2.3 人工智能与机器学习 人工智能技术在智能配电系统中的应用主要包括： - 异常检测与故障诊断 - 负荷预测与优化调度 - 智能保护与自愈控制 - 预测性维护 ## 3. 智能配电系统在工业领域的应用场景 ### 3.1 工业企业总降压站 在工业企业总降压站，智能配电系统可以实现： - 高压开关柜的智能监控与保护 - 变压器的状态监测与寿命管理 - 无功补偿的智能控制 - 谐波监测与治理 ### 3.2 车间配电系统 在车间层面，智能配电系统可以实现： - 低压配电柜的实时监控 - 电动机的智能控制与保护 - 车间负荷的动态监测与分析 - 故障快速定位与隔离 ### 3.3 新能源接入与微电网 对于接入新能源的工业企业，智能配电系统可以实现： - 光伏、风电等新能源的智能接入 - 储能系统的优化调度 - 微电网的协同控制 - 并网与离网的平滑切换 ## 4. 智能配电系统的优势 ### 4.1 提高供电可靠性 - 实时监测设备状态，提前发现潜在故障 - 故障快速定位与隔离，缩短停电时间 - 实现配电系统的自愈控制 ### 4.2 提升能效管理水平 - 精确监测各环节能耗，识别节能潜力 - 优化负荷分配，降低损耗 - 实现无功补偿的动态调节 ### 4.3 增强运行安全性 - 实时监测电气参数，防止过载、短路等故障 - 实现远程操作，减少人员现场作业风险 - 建立完善的安全预警机制 ### 4.4 降低运维成本 - 实现预测性维护，减少不必要的检修 - 远程监控与诊断，降低人工巡检成本 - 优化设备运行，延长设备使用寿命 ## 5. 案例分析：某汽车制造厂智能配电系统 ### 5.1 项目背景 某大型汽车制造厂原有配电系统存在设备老化、监控手段落后、能效管理缺失等问题，计划升级为智能配电系统。 ### 5.2 系统架构 - **感知层**：安装智能电表、温度传感器、湿度传感器、振动传感器等设备 - **网络层**：采用工业以太网和无线通信技术，实现设备互联互通 - **平台层**：建立智能配电监控平台，实现数据采集、存储、分析和可视化 - **应用层**：提供设备监控、能效管理、故障诊断、报表分析等功能 ### 5.3 实施效果 - 供电可靠性提升至99.99% - 能源利用率提高15% - 运维成本降低30% - 故障响应时间缩短80% ## 6. 智能配电系统的未来发展趋势 ### 6.1 数字化转型 随着数字孪生技术的发展，智能配电系统将实现物理设备与数字模型的实时映射，提高系统的可视化和仿真能力。 ### 6.2 深度融合边缘计算 边缘计算技术将在智能配电系统中得到广泛应用，实现数据的本地处理和实时决策，降低网络延迟和带宽压力。 ### 6.3 多能协同与综合能源管理 智能配电系统将与供热、供气等系统深度融合，实现多能源的协同优化和综合管理。 ### 6.4 标准化与开放性 未来智能配电系统将更加注重标准化和开放性，支持不同厂商设备的互联互通和互操作。 ## 7. 结论 智能配电系统是工业领域实现高效、安全、可靠电力管理的重要手段，具有广阔的应用前景。随着物联网、大数据、人工智能等技术的不断发展，智能配电系统将朝着更加智能化、数字化、标准化的方向发展，为工业企业的数字化转型提供有力支撑。 ## 8. 参考文献 1. 《智能电网技术标准体系》 2. 《工业物联网白皮书》 3. 《智能配电系统设计规范》 4. 《电力系统自动化》期刊 ## 9. 相关阅读 - [智能建筑配电系统设计要点](/articles/smart-building-power-distribution) - [工业自动化发展趋势分析](/articles/industrial-automation-trends) - [新能源并网技术研究](/articles/new-energy-grid-connection) --- # 智能配电系统在现代工厂中的应用与优势 源地址: https://www.lyskjd.com/articles/2/ 摘要: 随着工业4.0的推进，智能配电系统成为现代工厂能源管理的核心。本文结合实际案例，分析了智能配电系统如何实现能源监控、负载管理和故障预警，以及为企业带来的节能效益。 随着工业4.0和智能制造的快速发展，传统的配电系统已经无法满足现代工厂对能源管理、设备监控和故障预警的需求。智能配电系统作为工业自动化的重要组成部分，正逐渐成为现代工厂能源管理的核心解决方案。关于智能配电系统在工业领域的更多应用与发展趋势，可参考[智能配电系统在工业领域的应用与发展]()。 ## 一、智能配电系统的核心组成 智能配电系统是一个集成了多种先进技术的综合系统，主要由以下几个核心部分组成： ### 1. 智能配电设备 包括智能断路器、智能开关柜、智能电表、智能传感器等，这些设备具备数据采集、通信和远程控制功能，能够实时监测设备运行状态和电能质量。关于高压开关柜的详细技术特点与选型指南，可参考[高压开关柜的技术特点与选型指南]()。智能配电设备与软启动器等电机控制设备的配合使用，可实现更高效的能源管理，关于软启动器的核心优势，可参考[软启动器核心优势对比：重新定义电机控制的高效与可靠]()。 ### 2. 通信网络 采用工业以太网、现场总线等通信技术，实现设备之间的数据传输和互联互通，构建可靠的工业通信网络。 ### 3. 监控管理平台 基于云计算和大数据技术的监控管理平台，能够实现数据采集、实时监控、数据分析、故障预警和报表生成等功能，为用户提供全面的能源管理解决方案。 ### 4. 边缘计算节点 在靠近设备的边缘端部署计算节点，实现数据的本地处理和实时分析，减少数据传输延迟，提高系统响应速度。 ## 二、智能配电系统的主要功能 ### 1. 实时能源监控 智能配电系统能够实时监测工厂各区域、各设备的电能消耗情况，包括电压、电流、功率因数、谐波等电能质量参数，帮助企业全面了解能源使用状况。 ### 2. 负载管理与优化 通过对负载数据的分析，系统能够识别出能源浪费点和优化机会，提供负载优化建议，帮助企业合理分配能源资源，降低能源消耗。 ### 3. 故障预警与诊断 系统能够实时监测设备运行状态，通过数据分析和机器学习算法，提前预测可能出现的故障，并提供故障诊断和维修建议，减少设备 downtime，提高生产效率。 ### 4. 电能质量分析 智能配电系统能够对电能质量进行全面分析，包括谐波、电压波动、频率偏差等，帮助企业识别电能质量问题，并采取相应的治理措施。 ### 5. 远程控制与管理 用户可以通过监控管理平台远程控制配电设备，实现远程合闸、分闸等操作，减少现场操作，提高管理效率。 ## 三、智能配电系统在现代工厂中的应用案例 ### 案例一：某汽车零部件制造工厂 该工厂采用智能配电系统后，实现了以下效果： - 能源消耗降低了15%，每年节省电费约200万元 - 设备故障停机时间减少了30%，提高了生产效率 - 电能质量问题得到有效治理，设备寿命延长了20% - 实现了能源管理的数字化和可视化，提高了管理效率 ### 案例二：某电子制造工厂 该工厂引入智能配电系统后，取得了显著成效： - 通过负载优化，峰值用电需求降低了12%，减少了需量电费支出 - 实现了对关键设备的实时监控和故障预警，避免了多次重大设备故障 - 通过能源数据分析，识别出了多个能源浪费点，实施优化后节省了大量能源成本 - 建立了完善的能源管理体系，通过了ISO 50001能源管理体系认证 ## 四、智能配电系统的优势 ### 1. 节能降耗 通过实时监控和负载优化，智能配电系统能够帮助企业降低能源消耗，减少能源成本支出。 ### 2. 提高设备可靠性 通过故障预警和诊断功能，系统能够提前发现设备故障隐患，减少设备 downtime，提高生产效率。 ### 3. 改善电能质量 智能配电系统能够全面监测和分析电能质量，帮助企业解决电能质量问题，延长设备寿命。 ### 4. 提高管理效率 通过数字化和可视化的管理平台，企业能够实现能源管理的自动化和智能化，提高管理效率，降低管理成本。 ### 5. 支持智能制造 智能配电系统作为工业4.0的重要组成部分，能够与其他智能制造系统集成，支持企业实现全面的数字化转型。 ## 五、智能配电系统的发展趋势 ### 1. 边缘计算的广泛应用 随着边缘计算技术的发展，越来越多的数据分析和处理将在边缘端完成，提高系统响应速度和可靠性。 ### 2. 人工智能和机器学习的深度融合 通过引入人工智能和机器学习算法，智能配电系统将具备更强的预测分析能力，能够更准确地预测设备故障和能源需求。 ### 3. 5G通信技术的应用 5G通信技术的高带宽、低延迟特性，将为智能配电系统提供更可靠的通信支持，实现更实时的数据传输和远程控制。 ### 4. 能源互联网的构建 智能配电系统将与可再生能源、储能系统等集成，构建能源互联网，实现能源的高效利用和优化配置。关于光伏发电技术在工业领域的应用，可参考[工业领域光伏发电技术的应用与优化]()。 ### 5. 标准化和模块化设计 未来的智能配电系统将采用标准化和模块化设计，提高系统的可扩展性和兼容性，降低系统集成难度和成本。 ## 六、结论 智能配电系统作为现代工厂能源管理的核心解决方案，具有节能降耗、提高设备可靠性、改善电能质量、提高管理效率等诸多优势。随着工业4.0和智能制造的发展，智能配电系统的应用将越来越广泛，成为企业实现数字化转型的重要组成部分。 对于企业来说，引入智能配电系统不仅能够降低能源成本，提高生产效率，还能够提升企业的竞争力和可持续发展能力。因此，企业应积极拥抱智能配电技术，加快能源管理的数字化转型，为实现绿色制造和可持续发展做出贡献。 --- # GCK低压抽屉柜成套开关设备 源地址: https://www.lyskjd.com/products/gck-low-voltage-cabinet/ 摘要: GCK 型低压抽出式成套开关设备广泛适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压 380V、660V，频率为 50Hz、额定电流为 5000A 及以下的供电系统中的配电和电动机集中控制之用。 GCK抽屉是经过全面型式试验，并获得 CCC 认证，是组装而成的高级型低压开关柜，设计符合下列标准： 国家标准 GB7251.1-2005《低压成套开关设备》 国际标准 IEC60439.1-1992《低压成套开关设备和控制设备》 ### 一、柜架 柜架采用C型材组装而成，柜架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。 1、零部件的成型尺寸，开孔尺寸，设备间隔实行模数化（模数E=20mm，下同）。 2、内部结构件采用镀锌处理。 3、柜体顶盖为可拆卸式，柜顶的四角装有吊环，用于起吊和装运。 4、柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散。 ### 二、功能单元（抽屉部分） 1、抽屉单元高度模数为200mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A及以下。 2、每台MCC柜最多能安装9个1单元的抽屉或18个1/2单元的抽屉。 3、操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出。 4、抽屉的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。 5、功能单元背面具有主电路进出线插头、辅助电路二次插头。 6、功能单元隔室采用金属隔板隔开。 7、抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。 8、GCK抽屉推进机构采用螺旋轨迹沿定位件运动方式，实现功能单元推进抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关，试验位置时可进行电气联锁。 ## 型号含义 ``` G C K - □ │ │ │ └── 主电路方案编号 │ │ └────── 系统 │ └──────── 抽出式 └────────── 封闭式开关柜 ``` ## 外形及安装尺寸 柜宽(mm)|柜深(mm)|柜高(mm)| :---:|:---:|:---:| 600|800|2200| 600|1000|2200| 800|800|2200| 800|1000|2200| 1000|800|2200| 1000|1000|2200| ## 正常使用环境 1、周围空气温度不高于+40℃，不低于-5℃，在24小时内平均温度不高于+35°℃； 2、相对温度在最高温度+40C时不超过50%，在较低温度时允许有较高的相对温度，如+20C时为90%； 3、空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃： 4、无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度； 5、海拔高度不超过2000米； 6、开关柜适用于以下温度运输和储存：-25°℃至+55°℃，在短时间内（不超过24小时）不超过+70°℃； 7、用户对上述条件不能满足时应与制造厂协商。 ## 订货须知 1. 产品型号、规格和数量 2. 额定电压、额定电流、分断能力 3. 防护等级要求 4. 操作方式（手动/电动） 5. 特殊要求（如颜色、尺寸等） 6. 交货期和交货地点 GCK低压抽屉柜可与多种电机控制设备配合使用，如[在线软启动器]()和[低压变频器]()，为不同功率和类型的电机提供灵活的启动和控制方案。对于需要集中管理的配电系统，可与[GGD低压配电柜]()集成，实现高效的电力分配和设备控制。 --- # GCS交流低压抽屉柜成套开关设备 源地址: https://www.lyskjd.com/products/gcs-ac-low-voltage-drawer-cabinet/ 摘要: GCS型交流低压抽出式成套开关设备广泛适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压380V、660V，频率为50Hz、额定电流为5000A及以下的供电系统中的配电和电动机集中控制之用。GCS抽屉是经过全面型式试验，并获得CCC认证，是组装而成的高级型低压开关柜，设计符合下列标准：国家标准GB7251.1-2005《低压成套开关设备》国际标准IEC60439.1-1992《低压成套开关设备和控制设备》 ### 一、柜架 柜架采用C型材组装而成，柜架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。 1、零部件的成型尺寸，开孔尺寸，设备间隔实行模数化（模数E=20mm，下同）。 2、内部结构件采用镀锌处理。 3、柜体顶盖为可拆卸式，柜顶的四角装有吊环，用于起吊和装运。 4、柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散。 ### 二、功能单元（抽屉部分） 1、抽屉单元高度模数为200mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A及以下。 2、每台MCC柜最多能安装9个1单元的抽屉或18个1/2单元的抽屉。 3、操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出。 4、抽屉的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。 5、功能单元背面具有主电路进出线插头、辅助电路二次插头。 6、功能单元隔室采用金属隔板隔开。 7、抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。 8、GCS抽屉推进机构采用螺旋轨迹沿定位件运动方式，实现功能单元推进抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关，试验位置时可进行电气联锁。 ## 型号含义 ``` G C S - □ │ │ │ └── 主电路方案编号 │ │ └────── 系统 │ └────────── 抽出式 └─────────── 封闭式开关柜 ``` ## 外形及安装尺寸 柜宽|柜深|柜高| :---:|:---:|:---:| 600|800|2200| 600|1000|2200| 800|800|2200| 800|1000|2200| 1000|800|2200| 1000|1000|2200| ## 正常使用环境 1、周围空气温度不高于+40℃，不低于-5℃，在24小时内平均温度不高于+35℃； 2、相对温度在最高温度+40C时不超过50%，在较低温度时允许有较高的相对温度，如+20C时为90%； 3、空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃： 4、无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度； 5、海拔高度不超过2000米； 6、开关柜适用于以下温度运输和储存：-25℃至+55℃，在短时间内（不超过24小时）不超过+70℃； 7、用户对上述条件不能满足时应与制造厂协商。 ## 订货须知 1. 产品型号、规格和数量 2. 额定电压、额定电流、分断能力 3. 防护等级要求 4. 操作方式（手动/电动） 5. 特殊要求（如颜色、尺寸等） 6. 交货期和交货地点 GCS交流低压抽屉柜可与多种电机控制设备配合使用，如[在线软启动器]()和[低压变频器]()，为不同功率和类型的电机提供灵活的启动和控制方案。对于需要集中管理的配电系统，可与[GGD低压配电柜]()集成，实现高效的电力分配和设备控制。 --- # GE300系列软启动器-软启动柜说明书 源地址: https://www.lyskjd.com/docs/ge300-series-soft-start-manual/ 摘要: GE300系列软启动器-软启动柜说明书详细安装步骤、接线图和注意事项 ![GE300软启动柜](/images/docs/ge300/ge300.jpg) ## 前言 感谢您选用我公司生产的[液晶显示智能交流电动机软起动器](/products/online-soft-starter/)。为了充分发挥本产品的功能，在使用前，请详细阅读本说明书。请您按规程正确操作及使用，并确保操作者的安全，当您在使用中发现疑难问题而本说明书无法提供解答时，请与我公司或各地代理、经销商联系，我们将竭诚为您服务。 ### 安全注意事项 1.应由专业技术人员安装或指导安装本软起动； 2.应尽量保证电动机功率、规格与本软起动匹配； 3.严禁在软起动器的输出端(U.V.VV)接电容器； 4.与软起动器输入及输出连线应用绝缘胶带包好； 5.软起动器外壳必须可靠接地； 6.设备维修时，必须先切断输入电源； 7.内部电路板带有高压，非专业人员请勿维修。 ## 1.GE300软起动器简介 [智能交流电动机软起动器](/products/online-soft-starter/)是采用电力电子技术、微处理器技术及现代控制理论设计生产的具有当今国际先进水平的新型电机起动设备。该产品能有效地限制异步电动机起动时的起动电流，可广泛应用于风机、水泵、输送类及压缩机等负载，是传统的星／三角转换、自耦降压、磁控降压等降压起动设备的理想换代产品。 ### 1.1 GE300系列软起动器作用 - 降低电动机的起动电流，减少配电容量，避免增容投资： - 减少起动应力，延长电动机及相关设备的使用寿命； - 平稳的起动和软停车避免了传统起动设备的喘振问题、水锤效应： - 多种起动模式及宽范围的电流、电压设定，可适应多种负载场合，改善工艺； - 完善可靠的保护功能，更有效的保护电动机及相关设备的安全； - 可用于频繁起、停的场合。 ### 1.2 GE300系列软起动器特点 - GE300系列智能交流电动机软起动器采用高性能微处理器技术，性能更高，并且有对电压适应范围更宽的特点。 - 6种起动模式可选择，可最大程度使电动机实现最佳起动效果。 - 独创摆动起动模式，对于质心偏心型负载起动效果良好。 - 可实现正反转有级变频点动功能，可实现电动机正反转点动运行; - 三种停车模式可选择：自由停车，软停车，直流制动停车; - 在线型与旁路型可自由设置。 - 两种驱动模式可选择：转矩模式与平滑模式。 - 两路独立可编程输出继电器：可方便实现与其它设备的联锁控制，并且具有延时动作功能，延时时间可调。 - 可同时显示三相电流值，电流值可独立校准。 - 大屏幕液晶人机界面，中文（汉显)及英文两种显示模式，操作简便。 - 多种保护监测功能，热过载保护根据负载要求可调等级，多项保护； - 功能可独立选择打开与关闭。 - 可查询最后12次故障记录，提供故障分析依据。 - 一组4～20mA（0～20mA）模拟输出； - MODBUSRTU通讯（RS485），可选择。可以通过上位机进入参数设置、操作及监测，实现高智能化控制。 - 实际功率设置：当软起动器功率比实际负载功率大时，可将软起动器的额定电流按实际负载进行设置，使软起动器实际功率与负载匹配，以保证起动、运行、保护等各参数的准确性。 ### 1.3应用场景 软启动器广泛应用于各种工业领域，如水泵、风机、输送带、压缩机等，尤其适用于那些需要频繁启动和停止的场合。 ![GE300软启动器应用场景](/images/docs/1.jpg) ### 1.4注意事项 1. **选择合适的型号**：根据电动机的功率和启动要求选择合适的软启动器型号。 2. **安装和维护**：按照制造商的指导进行安装和维护，以确保设备的正常运行。 3. **环境因素**：软启动器应安装在干燥、无尘、无腐蚀性气体的环境中，以延长设备寿命。 ## 2.产品型号 ### 2.1产品标签 ![GE300软启动器产品标签](/images/docs/ge300/1.jpg) 每台[智能交流电动机软起动器](/products/online-soft-starter/)在出厂前均进行了全部功能及运行试验，用户在收到设备后，请按下列步骤检查。如发现问题，请立即与供货商联系。检查产品铭牌：确认您收到的货物与您订购的产品是否相符。 ### 2.2型号含义 * * * SKR-37A-4 在线软启动器，其型号中的各个部分代表了软起动器的不同含义： 1. **SK**：代表公司名称森阔。 2. **R**：代表软起动。 3. **37**：代表额定功率为37KW。 4. **A**：A表示在线软启动器，B表示旁路软启动器，C表示在线软启动柜，D表示旁路软启动柜。 5. **4**：2代表220V，4代表380V，6代表660V。 - 检查产品是否在运输过程中损伤，如：内部零件脱落、外壳凹陷、变形及连线脱落等问题。 - 产品合格证及使用说明书：每台软起动器内均附有产品合格证一份及使用说明书一本。 ## 3.使用条件及安装 使用条件对[软起动器](/products/online-soft-starter/)的正常使用及寿命有一定影响，因此请将软起动器安装在符合下列使用条件的场所。 ### 3.1产品的使用条件 供电电源：市电、自备电站、柴油发电机组； 输入电压：AC380V（-10%～+15%），50Hz/60Hz； 适用电机：一般鼠笼式异步电动机（绕线电机订货时请说明）： 起动频度：标准产品建议每小时起停不超过15次： 冷却方式：强制风冷（晶闸管在线型》自然风冷（旁路型）： 安装方式：壁挂式； 使用条件：智能交流电动机旁路软起动器使用时应配接旁路接触器： 防护等级：IP20（55kW及以下）/IP00（75kW及以上）： 环境条件：海拔2000米以下，超过2000米相应降低容量使用：环境温度在-25℃～+40℃之间： 相对湿度不超过95%（20℃±5℃）无凝露； 无易燃、易爆、腐蚀性气体，无导电性尘埃。 室内安装，通风良好。震动小于0.5G。 ## 4.工作原理 [GE300系列智能交流电动机软起动器](/products/online-soft-starter/)采用三对反并联的晶闸管串接于交流电机的定子回路上。利用晶闸管的电子开关作用，通过微处理器控制其触发角的变化来改变晶闸管的开通程度，由此来改变电动机输入电压大小，以达到控制电动机的软起动目的。当起动完成后软起动器输出达到额定电压。这时将通过旁路控制信号，自动控制三相旁路接触器KM吸合，将电动机投入电网运行，如图4-1。 ![GE300系列软起动器工作原理图](/images/docs/ge300/2.jpg) ## 5.端子接线图及说明 ### 5.1软起动器端子接线示意图 ![GE300系列软起动器端子接线示意图](/images/docs/ge300/3.jpg) 注意：内置旁路和[在线式软起动器](/products/online-soft-starter/)没有L1，L2，L3端子，也不需外接交流接触器KM。 ### 5.2软起动器二次端子排序图 ![GE300系列软起动器二次端子排序图](/images/docs/ge300/4.jpg) 注意1：端子1－10内部提供电源，只需要在外部接入开关量，不需要接入电源。 注意2：12到20需要提供外部电源与负载接指示灯线路图等。 ### 5.3软起动器外控起停接线图 ![GE300系列软起动器外控起停接线图](/images/docs/ge300/5.jpg) 注：表示外控起停信号有两种接线方式，采用二线控制时，停止端与起动端连接。 ### 5.4软起动器外接端子说明 |端子类型|端子号|端子名称|说明| |:---|:---|:---|:---| |主回路|R.S.T|电源输入|软起动器三相交流电源输入| |主回路|U,V,W|软起动器输出|接三相异步电动机| |主回路|L1,L2,L3|旁路接触器端子|用于接旁路接触器。只有外置旁路型软起动器有该端子，内置旁路型与晶闸管在线型软起动器无此端子| |数字输入|1|外控起动|与公共端（5，6）短接可起动软起动器| |数字输入|2|外控停止|与公共端（5，6）断开可停止软起动器| |数字输入|3|外控点动|与公共端（5，6）短接可点动起动软起动器| |数字输入|4|外控故障复位|故障时与公共端（5，6）短接可清除故障状态| |数字输入|5|数字输入公共端子|数字输入端子公共端| |数字输入|6|数字输入公共端子|数字输入端子公共端| |模拟输出|7|4-20mA输出正极|4-20mA输出，20mA对应电流可通过参数 C26,C27,C28调整| |模拟输出|8|4-20mA输出负极|4-20mA输出，20mA对应电流可通过参数 C26,C27,C28调整| |通讯|9|RS485+|用于ModBus RTU通讯| |通讯|10|RS485-|用于ModBus RTU通讯| |备用|11|备用|无功能，预留| |编程继电器1|12|编程继电器1常开|可编程输出，可从以下功能中选择：
0.不动作
1.上电动作
2.软起中动作
3.旁路动作
4.软停中动作
5.点动中动作
6.运行时动作
7.待机动作
8.故障动作
9.晶闸管击穿动作
10.电流大于到达值1
11.电流大于到达值2
12.电流小于到达值1
13.电流小于到达值2| |编程继电器1|13|编程继电器1公共|同上| |编程继电器1|14|编程继电器1常闭|同上| |编程继电器2|15|编程继电器2常开|同上| |编程继电器2|16|编程继电器2公共|同上| |编程继电器2|17|编程继电器2常闭|同上| |旁路继电器|18|旁路继电器常开|旁路运行时吸合| |旁路继电器|19|旁路继电器公共|旁路运行时吸合| |旁路继电器|20|旁路继电器常闭|旁路运行时吸合| ## 6.键盘功能及操作 ### 6.1键盘开孔 [软起动器](/products/online-soft-starter/)采用大屏幕液晶显示模块和微动式按键组成操作显示键盘，6个微动式按键，可实现软起动器的起、停操作、参数设备、修改、故障查询、故障复位等操作。详见图6-1 ![GE300系列软起动器键盘图](/images/docs/ge300/6.jpg) 在线软启动柜门板开孔尺寸120x75mm 旁路软启动柜门板开孔尺寸110x88mm ### 6.2键盘操作 1.按“程序”键进入参数组，按“△”键切换参数组。 2.参数修改，按第一步进入对应的参数，按“程序”键进入参数，按“△” 键修改参数值，修改完成后按“确认”键保存参数，再次按“确认”键回到主界面。 3.按“运行”键起动软起动器。 4.按“停止”键停机。 5.待机状态下按“确认”键查看故障记录。 6.长按“△”键可清除故障记录。 7.长按“V”可恢复出厂设置。 ## 7.软启动参数功能表 ### A基本参数表 | 序号 | 参数名称 | 参数范围 | 默认值 | 备注 | 属性 | | --- | --- | --- | --- | --- | --- | | 1 | 控制方式 | 0：禁止启停
1：键盘单独控制
2：外控单独控制
3：键盘+外控
4：通讯单独控制
5：键盘+通讯
6：外控+通讯
7：键盘+外控+通讯 | 3：键盘+外控 | | ✅ | | 2 | 起动方式 | 0：限流起动
1：电压斜坡起动
2：保留
3：突跳电压斜坡起动 | 0：限流起动 | | ✅ | | 3 | 起动限流百分比 | 50%~600% | 300% | | ✅ | | 4 | 起始电压百分比 | 10%~80% | 35% | | ✅ | | 5 | 电压斜坡起动时间 | 1s~120s | 15s | | ✅ | | 6 | 突跳电压 | 10%~95% | 80% | | ✅ | | 7 | 突跳时间 | 10ms~2000ms | 500ms | | ✅ | | 8 | 停止模式 | 0：自由停车
1：软停车 | 0：自由停车 | | ✅ | | 9 | 软停时间 | 1s~60s | 5s | | ✅ | | 10 | 软起动器类型 | 0:在线型
1:旁路型 | 1:旁路型 | | ✅ | ✅：表示该参数的设定值在[软启动器](/products/online-soft-starter/)处于停机、运行状态中，均可更改； ✳️：表示该参数的设定值在软启动器处于运行状态时，不可更改； ❎：表示该参数的数值是实际检测记录值，不能更改； ### B保护参数一览表 | 序号 | 参数名称 | 参数范围 | 默认值 | 备注 | 属性 | | --- | --- | --- | --- | --- | --- | | 1 | 起动过载等级 | 0~30 | 10 | 0：关闭 | ✅ | | 2 | 运行过载等级 | 0~30 | 10 | 0：关闭 | ✅ | | 3 | 运行过流倍数 | 0%-600% | 0% | 0：关闭 | ✅ | | 4 | 运行过流保护时间 | 0s-6000s | 5s | | ✅ | | 5 | 过压保护值 | 100%~140% | 120% | 100：关闭 | ✅ | | 6 | 过压保护时间 | 1s~60s | 5s | | ✅ | | 7 | 欠压保护值 | 60%-100% | 80% | 100：关闭 | ✅ | | 8 | 欠压保护时间 | 1s~60s | 5s | | ✅ | | 9 | 三相不平衡度 | 20%~100% | 40% | 100：关闭 | ✅ | | 10 | 三相不平衡时间 | 0.1s~60.0s | 10.0s | | ✅ | | 11 | 起动超时时间 | 0s~150s | 60s | 0：关闭 | ✅ | | 12 | 点动超时时间 | 0s~150s | Os | 0：关闭 | ✅ | | 13 | 欠载保护值 | 0%~100% | 0% | 0：关闭 | ✅ | | 14 | 欠载保护时间 | 1s~60s | 10s | | ✅ | ✅：表示该参数的设定值在软启动器处于停机、运行状态中，均可更改； ✳️：表示该参数的设定值在软启动器处于运行状态时，不可更改； ❎：表示该参数的数值是实际检测记录值，不能更改； ### C高级功能一览表 | 序号 | 参数名称 | 参数范围 | 默认值 | 备注 | 属性 | | --- | --- | --- | --- | --- | --- | | 1 | 可编程继电器1 | 功能：
0：不动作
1：上电动作
2：软起中动作
3：旁路动作
4：软停中动作
5：点动中动作
6：运行时动作
7：待机动作
8：故障动作
9：晶闸管击穿动作 | 8：故障动作 | | ✳️ | | 2 | 可编程输出延时1 | 0-600s | 0s | | ✳️ | | 3 | 可编程继电器2 | 功能：
0：不动作
1：上电动作
2：软起中动作
3：旁路动作
4：软停中动作
5：点动中动作
6：运行时动作
7：待机动作
8：故障动作
9：晶闸管击穿动作 | 6：运行时动作 | | ✳️ | | 4 | 可编程输出延时2 | 0-600s | 0s | | ✳️ | | 5 | 通讯地址 | 1-127 | 1 | | ✳️ | | 6 | 通讯波特率 | 0:2400
1:4800
2:9600
3:19200 | 2:9600 | | ✳️ | | 7 | A相电流校准值 | 10%~1000% | 100% | | ✳️ | | 8 | B相电流校准值 | 10%~1000% | 100% | ✳️ | | 9 | C相电流校准值 | 10%~1000% | 100% | | ✳️ | | 10 | 输入电压校准值 | 10%~1000% | 100% | | ✳️ | | 11 | 4-20mA下限校准 | 0%~150.0% | 20.0% | | ✳️ | | 12 | 4-20mA上限校准 | 0%~150.0% | 100% | | ✳️ | | 13 | 4-20mA上限电流 | 50%~500% | 200% | | ✳️ | ✅：表示该参数的设定值在软启动器处于停机、运行状态中，均可更改； ✳️：表示该参数的设定值在软启动器处于运行状态时，不可更改； ❎：表示该参数的数值是实际检测记录值，不能更改； ### D状态信息一览表 | 序号 | 参数名称 | 参数范围 | 默认值 | 备注 | 属性 | | --- | --- | --- | --- | --- | --- | | 1 | 软起额定电流 | | | | ❎ | | 2 | 软起额定电压 | | | | ❎ | | 3 | 电机额定电流 | 10-1600A | | | ✳️ | | 4 | 软起起动次数 | | | | ❎ | | 5 | 累计运行小时 | | | | ❎ | | 6 | 主控软件版本 | | | | ❎ | ✅：表示该参数的设定值在软启动器处于停机、运行状态中，均可更改； ✳️：表示该参数的设定值在软启动器处于运行状态时，不可更改； ❎：表示该参数的数值是实际检测记录值，不能更改； ### E显示参数一览表 | 序号 | 参数名称 | 参数范围 | 默认值 | 备注 | 属性 | | --- | --- | --- | --- | --- | --- | | 1 | 待机显示模式| 0：模式0
1：模式1 | 0：模式0 | | ✳️ | | 2 | 运行显示模式 | 0：模式0
1：模式1 | 0：模式0 | | ✳️ | | 3 | 操作语言选择 | 0：英语
1：中文 | 1：中文 | | ✳️ | | 4 | 屏幕保护时间 | 0s~1800s | 120s | 0：不保护 | ✳️ | | 5 | 键盘软件版本 | | | | ❎ | | 6 | 屏幕对比度 | | | | ❎ | ✅：表示该参数的设定值在软启动器处于停机、运行状态中，均可更改； ✳️：表示该参数的设定值在软启动器处于运行状态时，不可更改； ❎：表示该参数的数值是实际检测记录值，不能更改； ## 8.软启动器参数说明 ### 8.1起动方式 [智能交流电动机软起动器](/products/online-soft-starter/)共有以下6种起动方式，用户可根据自己的负载情况进行选择。 0：限流起动 1：电压斜坡起动 2：突跳限流起动 3：突跳电压斜坡起动 4：点动起动 5：摆动起动 除了点动起动外，所有起动模式都受B10.起动超时时间限制，当起动时间超过起动超时时间限制值时软起动器报告起动超时故障并停机，当 B10设置为0时，表示关闭起动超时保户。 #### 8.1.1限流起动 起动后，电机电流快速升至所设定的电流限流值Im，并保持输出电流不大于该值，使电动机逐渐加速，电压逐渐升高，当电动机接近额定转速时，电机电流迅速下降至额定电流le，完成起动过程，如图8-1。 ![](/images/docs/ge300/7.jpg) 限流起动方式一般用在对起动电流有严格要求的场合，特别是电网容量偏小，要限制起动容量时，可根据要求设定限流倍数，一般在2.5～3倍之间，设定过小也会造成不能正常起动。采用限流起动时，起动时间和限流倍数大小有关，限流倍数越大，起动时间越短，反之则越长。 和“电流限流起动”相关的参数： A01.起动方式，A02.起动限流百分比 #### 8.1.2电压斜坡起动 起动后，软起动器输出电压，快速升至“起始电压”值U1，然后根据“电压斜坡起动时间”逐步增加输出电压，直至起动完成，如图8-2。 ![](/images/docs/ge300/8.jpg) 电压斜坡起动方式适用于大惯性负载，或对起动电流要求不严，而对起动平稳性要求较高的场合。这种起动方式，可大大降低起动冲击及机械应力。初始电压U1值越大，起动初始转矩越大，但起动瞬间冲击也越大。电压斜坡起动也受限流起动倍数控制，即在电压斜坡起动过程中起动电流也不会超过起动限流值，该措施是为了防止参数设置不当导致对系统的损坏，所以在使用电压斜坡模式时应适当提高起动限流值。起动过程的长短和起动时间设定值及负载的轻重有关。 和“电压斜坡起动”相关的参数： A01.起动方式，A03.起始电压百分比，A04.电压斜坡起动时间，A02.起动限流百分比 #### 8.1.3突跳限流起动 对某些静态阻力较大的负载，在起动瞬间需要一个较大的力矩，也能正常起动，可选择这种起动模式。起动时，软起动器瞬间输出一个较高的电压（时间可设置），使电机转动，然后再按电流限流起动方式起动，直至起动完成，如图8-3。 ![](/images/docs/ge300/9.jpg) 和“突跳电压斜坡起动”相关的参数： A01.起动方式，A02.起动限流百分比，A05.突跳电压，A06.突跳时间 #### 8.1.4突跳电压斜坡起动 对某些静态阻力较大的负载，在起动瞬间需要一个较大的力矩，也能正常起动，可选择这种起动模式。起动时，软起动器瞬间输出一个较高的电压（时间可设置），使电机转动，然后再按电压斜坡起动方式起动，直至起动完成，如图8-4。 ![](/images/docs/ge300/10.jpg) 和“突跳电压斜坡起动”相关的参数： A01.起动方式，A03.起始电压百分比，A04.电压斜坡起动时间， A02.起动限流百分比，A05.突跳电压，A06.突跳时间 #### 8.1.5点动起动 点动功能主要应用于某些负载定位或者试车功能。该模式可分为降压模式点动与降频模式点动，其中降频模式点动包含三种频率的降频正转与三种模式的降频反转。在降频正转模式中降频正转1速度最快，降频正转 3速度最慢；在降频反转模式中，降频反转1速度最快，降频反转3速度最慢。 在降压点动时，软起动器的输出电压迅速增加至点动电压Up（A08）并保持不变，改变点动电压Up的设定值，可改变电动机点动时的输出转矩。 在降频点动模式时，电动机的输出转矩可有A09低频点动力度调节，该数值越大则输出转矩越大，输出电流也越大。 点动时间受B11.点动超时时间限制，当点动时间超过点动超时时间值时，软起动器报告点动超时故障并停机，将参数B11调整为0表示关闭点动超时保护。 #### 8.1.6摆动起动 针对于球磨机等大惯性且重心偏心负载起动较为困难的问题，本系列软起动器提供摆动起动功能，通过来回摇摆几次的方式可以使负载顺利起动。 摆动起动采用的基本起动模式为限流模式，其起动次数可以设置范围为1~4次，每次都可以独立设置起动时间和停止时间。软起动器会以实际起动完成为准，而不会死板的依照设置的摆动次数起动，例如设置的使4 次摆动起动而实际上仅需要2次摆动就可以起动完成，则软起动器起动两次后就会进入运行状态而不会再次执行后面剩余的摆动次数。摆动起动模式如图8-5所示。 ![](/images/docs/ge300/11.jpg) 图中：1表示电动机电流，le表示电动机额定电流，Im表示起动限流值， n表示电动机转速，nr表示电动机额定转速，T表示起动时间，Ts1，Ts2表示第一次，第二次摆动起动时间， Tp1，Tp2表示第一次，第二次摆动停止时间， Tr表示起动完成时间，该图为摆动次数设置为2次的示例。 与摆动起动相关的参数如下： A01.起动方式，A02.起动限流百分比，C11.摆动次数， C12~C19.摆动起动时间及摆动停止时间 ### 8.2停止模式 软起动器有以下三种停止模式，分别为： - 0：自由停车 - 1：软停车 - 2：直流制动停车 #### 8.2.1自由停车 当接到停机指令后，软起动器控制旁路接触器断开，同时，封锁主电路晶闸管的输出电压、电动机依惯性逐渐停机。 #### 8.2.2软停车 在这种停机模式下，电动机供电由旁路接触器切换到主电路晶闸管，控制输出电压逐渐降低，直至电机平稳停机。该模式一般用于防止垂直供水管道的设备在水平停止瞬间发生的水锤现象，延长管道阀门使用寿命。 与软停车相关的参数有： A10.停止模式，A11.软停时间 #### 8.2.3直流制动停车 在这种停机模式下，电动机供电由旁路接触器切换到主电路晶闸管，软起动器控制输出直流电压用于电机制动停机，缩短电动机由旋转状态到达静止状态的运转时间。该模式一般用于对电动机停车时间有要求的场合，可使大惯性负载在较短的时间内完全停止到静止状态。 C04.直流制动力度用于控制直流制动转矩的大小，该参数数值越大,则制动力矩和制动电流越大，制动时间越短。C05.直流制动时间用于调整施加制动电流的时间，时间越长则制动后电机剩余的转速也就越低。 与直流制动停车相关的参数有： A10.停止模式，C04.直流制动力度，C05.直流制动时间 ### 8.3软起动器类型选择 参数A12.软起动器类型用于选择软起动器类型，可以在在线型与旁路型之间选择。在线型软起动器在运行状态下晶闸管保存触发状态，用于软起动器的在线工作。而旁路型（包括内置旁路与外置旁路）在运行状态时晶闸管停止触发，由旁路接触器负责接通主回路时电动机全压运行。 ### 8.4过载保护 过载保护采用反时限控制 保护时间：t=$\frac{35*Tp}{(I/Ip)²-1}$ 其中：t表示动作时间，Tp表示保护等级，I表示运行电流，Ip表示电动机额定电流 #### 电动机过载保护特性曲线 电动机过载保护特性曲线：图8-6 ![](/images/docs/ge300/12.jpg) #### 电动机过载保护特性 ![](/images/docs/ge300/13.jpg) ### 8.5电流到达功能 电流到达功能配合两个多功能继电器使用，分为电流大于到达值动作与电流小于到达值动作两种模式。 在电流大于到达值动作模式中，当运行电流大于电流到达设定值时继电器动作，当运行电流小于（电流到达值－电流到达回差值）时继电器恢复，如图8-7所示。 ![](/images/docs/ge300/14.jpg) 在电流小于到达值动作模式中，当运行电流小于电流到达设定值时继电器动作，当运行电流大于（电流到达值+电流到达回差值）时继电器恢复，如图8-8所示。 ![](/images/docs/ge300/15.jpg) 与电流到达功能相关的参数有： C00.可编程继电器1，C01.可编程输出延时1，C02.可编程继电器2，C03.可编程输出延时2，C06.电流到达1，C07.电流到达回差1， C08.电流到达2，C09.电流到达回差2 图中：11表示电流到达值，Ih表示回差电流，ON表示继电器动作，OFF表示继电器恢复。 ### 8.6驱动方式 参数C10.驱动方式用于选择软起动器的驱动方式，可选择0转矩模式与1平滑模式。其中转矩模式电动机起动转矩较大，但起动过程中也可能会存在较大的电流波动，主要应用于起动困难，需要大起动转矩的场合；而平滑模式电动机起动电流平稳，控制更为精准，起动过程对机械负载与电网冲击都更小，适用于大部分场合使用。 ### 8.7模拟电流输出功能 模拟电流输出功能可实现模拟4-20mA，0-20mA等电流输出功能。 C28.4-20mA上限电流：用于设定模拟电流输出上限对应的软起动器电流。 C27.4-20mA上限校准：用于设定模拟电流输出上限值，100%表示 20mA。 C26.4-20mA下限校准：用于设定模拟电流输出上限值，20%表示 4mA。 模拟电流输出参数设置举例： 例1、20mA对应2倍电动机额定电流，4mA对应0A C28=200%，C26=20%，C27=100% 例2、20mA对应1倍电动机额定电流，0mA对应0A C28=100%，C26=0%，C27=100% 注：如果模拟电流输出有偏差也可以使用参数C26与C27进行微调。 ### 8.8屏幕保护时间 屏幕保护时间用于设置屏幕背光点亮时间，在最后一次操作键盘后经过E03.屏幕保护时间后，屏幕背光关闭用于节能和延长屏幕背光使用寿命。将E03.屏幕保护时间设置为0可以关闭该功能，屏幕始终保存点亮状态。 ### 8.9屏幕对比度 如果屏幕显示过淡或过浓可使用参数E05.屏幕对比度调整屏幕对比度。 ### 8.10通讯功能 软起动器可内置ModbusRTU通讯功能（订货时需说明），通讯协议请见通讯手册。 ## 9.故障处理 | 序号 | 故障名称 | 可能故障原因 | 解决办法 | | --- | --- | --- | --- | | 1 | 输入缺相 | 进线电源缺相 | 检查上口三相电源是否存在缺相现象，上口电源进线是否接好，上口断路器是否良好 | | 2 | 输出缺相 | 下口缺相 | 检查下口电动机接线是否良好，电动机是否有故障 | | 3 | 运行过载 | 1、电动机过载运行
2、电动机额定电流整定不正确
3、运行过载级别选择不合适
4、电流显示不准确 | 1、检查负载情况，是否存在负载过重现象
2、检查参数D02设置是否正确
3、检查参数B01设置是否合适
4、调整参数C22，C23，C24使[软起动器](/products/online-soft-starter/)三相显示电流与实际电流相等 | | 4 | 起动过载 | 1、电动机过载起动
2、电动机额定电流整定不正确
3、运行过载级别选择不合适
4、电流显示不准确 | 1、检查负载情况，是否存在负载过重现象
2、检查参数D02设置是否正确
3、检查参数B00设置是否合适
4、调整参数C22，C23，C24使软起动器三相显示电流与实际电流相等 | | 5 | 软起欠载 | 1、电动机欠载参数设置不正确
2、电流显示不准确 | 1、调整参数B12，B13设置到合适值
2、调整参数C22，C23，C24使软起动器三相显示电流与实际电流相等 | | 6 | 电流不平衡 | 1、电动机线圈有问题
2、主线接线端子接触不良
3、电流显示不准确 | 1、更换或维修电动机
2、重新拧紧各个接线端子
3、调整参数C22，C23，C24使软起动器三相显示电流与实际电流相等 | | 7 | 软起过热 | 1、软起动器起动过于频繁
2、软起动器外部环境温度过高
3、软起动器周围有发热较大器件并且安装过于紧凑 | 1、加大起动间隔时间，等待软起动器冷却后再进行下一次起动，或增加冷却装置使软起动器更快速的冷却下来
2、改善软起动器的外部环境，或者进行降容使用
3、改善布局或加强柜内冷却强度 | | 8 | 过压故障 | 1、电源电压过高
2、电压显示不准确 | 1、调整变压器电源电压
2、调整参数C25使软起动器显示电压与实际电压一致 | | 9 | 欠压故障 | 1、电源电压过低
2、电压显示不准确 | 1、调整变压器电源电压；检查进线电缆是否太小，检查变压器功率余量是否太小
2、调整参数C25使软起动器显示电压与实际电压一致 | | 10 | 晶闸管击穿 | 两相晶闸管击穿，软起动器在停机状态下有电流流过 | 停机状态下有电流存在就会报告该故障，断电，检查是否有两相晶闸管存在击穿现象 | | 11 | 起动超时 | 起动时间超过B10设置值 | 1、检查参数B10设置是否合适
2、检查负载是否过重导致起动时间过长
3、适当调整起动参数缩短起动时间 | | 12 | 点动超时 | 点动时间超过B11设置值 | 1、检查参数B10设置是否合适
2、缩短点动操作时间 | | 13 | 运行过流 | 1、运行电流过大
2、电机额定电流整定不正确
3、运行过流值设置不正确
3、电流显示不准确 | 1、检查负载情况，是否存在负载过重现象
2、检查参数D02设置是否正确
3、检查参数B02，B03设置是否合适
4、调整参数C22，C23，C24使软起动器三相显示电流与实际电流相等 | | 14 | 内部故障 | 软起动器发送内部硬件故障 | 尝试重新上电看是否解决，如果还没有解决请联系厂家 | ## 10.运行及日常维护 ### 10.1试运行检查及注意事项 为了安全运行在通电前应按下列条款检查。 - [软起动](/products/online-soft-starter/)功率是否与电机功率相符？可通过D02.电机额定电流项，按电机铭牌电流值进行设定。 - 电动机绝缘是否符合要求？ - 主电路输入及输出接线是否正确？- 所有接线螺母是否拧紧？ - 用万用表检查三相进线电源（R，S，T）是否有短路现象？ - 上电后，显示“待机”表示处于正常准备起动状态，可利用“点动” 方式检查电机转向是否正确，如不正确，可调换电机端任意两相。 - 在试运行过程中，如电机起动状态不理想，可根据参数表进行起停参数设定，对起动模式及电流、电压、时间等参数做相应修改。 - 如果在整个通电及运行过程中出现故障保护，即会显示故障状态，请按第9章内容相应提示进行处理。 - 软起动器通电后，请勿打开机盖，以免触电。 - 在试运行过程中，如发现异常现象，如异常声音，冒烟或异味应迅速停机，切断电源，检查原因。 - 在软起动器输出未接电机的情况下通电，则U，V，W三相有感应电压，属于正常现象，接上电机后此感应电压即可消失。 ### 10.2日常维护注意事项 - 感应电压：智能交流电动机软起动器在输入端接通电源后，在负载开路时，即使在停止状态，其输出端会有感应电压，这是由晶闸管的漏电流造成，属于正常现象；接上电机后此感应电压即可消失，因此，使用时应注意触电危险。 - 无功补偿：在配电电路中如需加装提高功率因数的无功补偿电路，则无功补偿电容应接在软起动器的输入端，不得接在其输出端，否则将会造成软起器的功率器件损坏。 - 绝缘测试：严禁用兆欧表测量电动机软起动器输入及输出间的绝缘电阻，否则可能因过压而损坏软起动器的功率器件及控制板。 - 电路接线：不能将电动机软起动器的输入和输出接反，否则可能会损坏软起动器或电机。 - 旁路接触器接线：电动机软起动器在配接旁路接触器时，软起动器输出U、V、W和旁路输出L11、L21、L31相序必须一致。 - 外控端子：智能交流电动机软起动器的外控端子启动、停止、点动、复位、公共，不得引入外部电源，否则会损坏软起动器控制板。 - 在粉尘较多的工况场合，应定期进行粉尘清理，否则会降低软起动器的绝缘等级和散热效果，引起故障或损坏。 - 在潮湿的环境下，如软起动器长期不用，在使用前，必须进行除湿处理（如用电吹风或电炉烘干），否则会因潮湿或结露，降低软起动器的绝缘等级，造成爬电、短路，损坏软起动器。 ### 10.3订货须知 - 用户在订货时，请将产品型号、规格、负载情况及使用条件通知供货方，以便正确选择产品。 - 智能交流电动机软起动器外置式产品在使用时应配接旁路接触器。 - 对本产品有特殊使用条件或要求的用户，请在订货时向供货方说明，我们会提供完善的服务。 - 如负载为绕线式电机，订货时应说明。- 如RS485通讯，订货时应说明。 ## 11.软启动结构及外形尺寸 ### 11.1在线软启动器外形尺寸 #### 5.5kW~55kW在线软启动器外形图 ![5.5kW~55kW在线软启动器外形图](/images/docs/ge300/16.jpg "5.5kW~55kW在线软启动器外形图") #### 75kW-630kW在线软启动器外形图 ![75kW-630kW在线软启动器外形图](/images/docs/ge300/17.jpg "75kW-630kW在线软启动器外形图") #### 在线软启动器尺寸图 ![5.5kW-800kW在线软启动器尺寸图](/images/docs/ge300/18.jpg "5.5kW-800kW在线软启动器尺寸图") ### 11.2在线软启动柜外形尺寸 #### 在线软启动柜外形图 ![22kW~630kW在线软启动柜外形图](/images/docs/ge300/19.jpg "22kW~630kW在线软启动柜外形图") #### 在线软启动柜尺寸图 ![22kW-630kW在线软启动柜尺寸图](/images/docs/ge300/20.jpg "22kW-630kW在线软启动柜尺寸图") ### 11.3旁路软启动器外形尺寸 #### 5.5kW~75kW旁路软启动器外形图 ![5.5kW~55kW旁路软启动器外形图](/images/docs/ge300/21.jpg "5.5kW~55kW旁路软启动器外形图") #### 90kW-630kW旁路软启动器外形图 ![75kW-630kW在线软启动器外形图](/images/docs/ge300/22.jpg "75kW-630kW旁路软启动器外形图") #### 旁路软启动器尺寸图 ![5.5kW-630kW旁路软启动器尺寸图](/images/docs/ge300/23.jpg "5.5kW-630kW旁路软启动器尺寸图") ### 11.4旁路软启动柜外形尺寸 ![22kW-630kW旁路软启动柜外形图](/images/docs/ge300/24.jpg "22kW-630kW旁路软启动柜外形图") ![22kW-630kW旁路软启动柜尺寸图](/images/docs/ge300/25.jpg "22kW-630kW旁路软启动柜尺寸图") ## 12. 获取安装支持 --- # GGD 低压开启式成套开关设备 源地址: https://www.lyskjd.com/products/low-voltage-distribution-cabinet/ 摘要: GGD型低压抽出式成套开关设备适用于发电厂、变电站、工矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流5000A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。 产品具有分断能力高、动热稳定性好、电气方案灵活、 组合方便、实用性强， 结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。 GGD 型低压抽出式成套开关设备符合 IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。 ### 主要组成部分 | 组成部分 | 功能说明 | |-------------------|------------------------------------------------------------------| | 柜体结构 | 采用优质冷轧钢板，结构坚固、尺寸标准化，便于运输和安装。 | | 主母线 | 为系统提供稳定的主电源输入和输出，通常为铜排材质。 | | 进线单元 | 负责将电力从电源引入到配电柜内。 | | 出线单元 | 将电力从配电柜引出至负载或下级配电柜。 | | 断路器单元 | 包括塑壳断路器（MCCB）、框架断路器（ACB）等，用于配电回路的保护和控制。 | | 保护与控制回路 | 包括继电保护装置、电流互感器、电压互感器、指示灯、按钮、仪表等。 | | 地线与接地系统 | 提供可靠的接地保护，保障操作和运行安全。 | | 通风与散热系统 | 配备散热风扇或通风孔洞，确保柜内温度在合理范围内。 | | 接线端子与配线 | 配有端子排、导线连接板等，便于配线和连接。 | | 操作与指示机构 | 柜体设有操作把手、分合闸按钮、指示灯、仪表、远方操作接口等，便于运行监控与控制。 | GGD低压配电柜可与[GCK低压抽屉柜]()、[在线软启动器]()、[低压变频器]()等产品配合使用，构建完整的配电与电机控制系统。例如，在工业生产中，GGD低压配电柜作为主配电设备，可为多台[在线软启动器]()和[低压变频器]()提供稳定的电源，实现对各种生产设备的可靠控制。 ## 型号含义 ``` G G D □ □ □ │ │ │ │ │ │ │ │ │ │ │ └── 辅助电路方案代码号 │ │ │ │ └──── 主电路方案代码号 │ │ │ └──────── 设计序号 │ │ │ 1 -- 分断能力为 15kA │ │ │ 2 -- 分断能力为 30kA │ │ │ 3 -- 分断能力为 50kA │ │ └────────────── 电力用柜 │ └───────────────── 电器元件固定安装、固定接线 └─────────────────── 交流低压配电柜 ``` ## 型号规格 型号|额定电压(V)|额定电流(A)|额定短路开断电流(KA)|额定短时耐受电流(1s)(KA)|额定峰值耐受电流(KA)| :---:|:---:|:---:|:---:|:---:|:---:| GGD1|380|A1000|15|15|30| GGD1|380|B600(630)|15|15|30| GGD1|380|C400|15|15|30| GGD2|380|A1500(1600)|30|30|63| GGD2|380|B1000|30|30|63| GGD2|380|C600|30|30|63| GGD3|380|A3200|50|50|105| GGD3|380|B2500|50|50|105| GGD3|380|C2000|50|50|105| ## 正常使用环境 1、周围空气温度不高于+40°℃，不低于-5℃。24h以内的平均温度不得高于+35°C。 2、户内安装使用，使用地点的海拔高度不得超过2000m。 3、周围空气相对湿度在最高温度为+40°℃时不超过50%，在较低温度时允许有较大的相对湿度。（例如+20°℃时为90%）应考虑到由于温度变化可能会偶然产生凝露的影响。 4、设备安装时与垂直面的倾斜度不超过5°。 5、设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。 6、用户有特殊要求时与制造厂协商解决。 ## 技术参数 | 参数名称 | 技术指标 | |---------|---------| | 额定电压 | AC 380V/220V | | 额定频率 | 50Hz | | 额定电流 | 630A-3200A | | 额定短时耐受电流 | 20kA-50kA/1s | | 额定峰值耐受电流 | 50kA-125kA | | 防护等级 | IP30-IP54 | | 操作方式 | 手动/电动 | | 安装方式 | 户内落地式 | ## 订货须知 1. 产品型号、规格和数量 2. 额定电压、额定电流、短路耐受电流 3. 操作方式（手动/电动） 4. 防护等级要求 5. 内部元件配置要求 6. 特殊要求（如颜色、尺寸等） 7. 交货期和交货地点 ## 服务承诺 1. 提供专业的技术咨询和方案设计 2. 严格按照合同要求生产和交货 3. 提供现场安装指导和调试服务 4. 产品质量保证期为18个月 5. 终身提供技术支持和维修服务 6. 定期回访，了解产品使用情况 如果您对我们的产品有任何疑问或需求，请随时联系我们，我们将竭诚为您服务！ --- # PLC工程师 源地址: https://www.lyskjd.com/jobs/plc-engineer/ 摘要: 负责PLC编程和工业自动化系统设计 ## 岗位职责 1. 负责工业自动化系统的PLC程序设计和开发 2. 编写PLC控制系统的技术方案、程序代码和文档 3. 参与自动化项目的现场调试和技术支持 4. 协助销售团队进行技术交流和方案设计 5. 负责PLC控制系统的维护和故障排除 6. 跟踪PLC技术发展趋势，持续优化系统设计 7. 培训客户和内部人员使用PLC控制系统 8. 与其他部门协作，完成自动化项目的实施 ## 任职要求 1. 电气工程、自动化或相关专业，本科及以上学历 2. 3年以上PLC编程和工业自动化系统设计经验 3. 精通西门子、三菱、欧姆龙等主流PLC编程 4. 熟悉触摸屏、伺服系统、变频器等工业自动化设备 5. 具备良好的逻辑思维能力和问题解决能力 6. 具备良好的团队合作精神和沟通能力 7. 能适应出差 8. 有工业自动化项目经验者优先 ## 福利待遇 - 薪资：9-16K/月，根据能力和经验调整 - 带薪年假 - 定期培训 - 节日福利 - 晋升机会 - 出差补贴 - 良好的工作环境和团队氛围 --- # PLC控制柜完全科普：从工作原理到工业应用，一文读懂工业自动化的'大脑' 源地址: https://www.lyskjd.com/articles/plc-control-system-guide/ 摘要: PLC（可编程逻辑控制器）是工业自动化的核心大脑。本文用通俗易懂的语言，系统讲解PLC的定义、工作原理、硬件结构、编程语言、应用场景以及选型要点，并对比PLC与继电器、单片机、工控机的差异，帮助零基础读者快速建立对PLC控制系统的完整认知。 如果你走进任何一座现代化工厂，几乎都能看到一个装满按钮、指示灯和线缆的金属柜子，它默默运转，指挥着整条生产线的节奏——这就是**PLC控制柜**。它是工业自动化系统的"大脑"，决定了机器何时启动、何时停止、何时报警。本文将用通俗的语言，带你从零开始读懂PLC控制柜。 ![PLC控制柜产品展示](/images/products/plc-control-cabinet/omnimech-plc-control-cabinet-01.webp) ## 一、什么是PLC？——给工业机器装一个"大脑" ### 1.1 PLC的定义 PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专为工业环境设计的数字运算操作电子系统。它内部存储了执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入和输出，控制各种类型的机械设备或生产过程。 简单来说，PLC就是一台**"工业级的小电脑"**，但它比普通电脑更抗造——能在粉尘、震动、高温、电磁干扰等恶劣环境下稳定运行。 ### 1.2 PLC的诞生：从汽车生产线说起 PLC的故事要从20世纪60年代的美国汽车工业讲起。当时通用汽车公司（GM）每次更换生产线车型，都需要重新布线继电器控制柜——动辄成百上千个继电器，改一次线路要停工数周，费时费力。 1968年，GM提出了著名的"十项指标"，希望找到一种能像计算机一样灵活、又像继电器一样可靠的控制器。1969年， Bedford Associates 公司交付了世界上第一台PLC——MODICON 084。从此，**改变生产线只需修改程序，无需重新接线**，工业控制进入了软件时代。 > 💡 有趣的是，PLC的英文全称 Programmable Logic Controller 中的 "Controller" 在早期专利中用的是 "Controller" 而非 "Computer"，正是为了强调它是一台"控制器"而非"计算机"——可靠才是第一要务。 ## 二、PLC是如何工作的？——扫描周期的奥秘 理解PLC的工作原理，关键在于一个词：**扫描周期（Scan Cycle）**。 ### 2.1 三步循环 PLC不像人脑那样"随时响应"，它采用**周期性扫描**的工作方式，每个扫描周期包含三个阶段：
  1. 1 输入采样阶段：PLC读取所有输入端子的状态（按钮是否按下、传感器是否触发），并将结果存入"输入映像寄存器"。此时外部信号的变化不会被立即响应。
  2. 2 程序执行阶段：PLC按照用户编写的程序，从上到下、从左到右逐条执行，结合输入映像寄存器和内部状态进行逻辑运算，结果写入"输出映像寄存器"。
  3. 3 输出刷新阶段：PLC将输出映像寄存器的内容送到输出端子，驱动接触器、电磁阀等执行机构动作。然后进入下一个扫描周期。
### 2.2 扫描周期有多快？ 现代PLC的扫描周期通常在**1~50毫秒**之间，也就是说，PLC每秒可以完整执行几十到几百次"读取-运算-输出"的循环。对于大多数工业过程（如温度控制、流水线节拍），这个速度绰绰有余。 > ⚠️ 但要注意：如果程序写得过长或过于复杂，扫描周期会变长，可能导致对快速信号的响应延迟。因此PLC编程讲究"精简高效"。 ## 三、拆开PLC控制柜：里面都有什么？ ![PLC控制柜内部结构](/images/products/plc-control-cabinet/omnimech-plc-control-cabinet-02.webp) 一台完整的[PLC控制柜]()，从外到内主要由以下几部分组成： ### 3.1 PLC主机（CPU模块） 这是控制柜的"大脑核心"，负责存储程序、执行运算、调度通信。不同档次的CPU扫描速度、程序容量、指令集差异很大： | CPU档次 | 扫描周期 | 程序容量 | 典型应用 | |---------|---------|---------|---------| | 小型 | 0.5~2ms | 几KB~几十KB | 单机设备、小型产线 | | 中型 | 0.1~0.5ms | 几十KB~几百KB | 中型产线、过程控制 | | 大型 | <0.1ms | 几百KB~几MB | 大型工厂、分布式系统 | ### 3.2 I/O模块——PLC的"眼睛"和"手" I/O（输入/输出）模块是PLC与现场设备沟通的桥梁： - **数字量输入（DI）**：接收按钮、限位开关、接近开关的通断信号 - **数字量输出（DO）**：驱动接触器、继电器、电磁阀、指示灯 - **模拟量输入（AI）**：采集温度、压力、流量、液位等连续变化的信号（4-20mA/0-10V） - **模拟量输出（AO）**：输出连续控制信号，如给变频器发送转速指令 ![PLC控制柜I/O模块](/images/products/plc-control-cabinet/omnimech-plc-control-cabinet-03.webp) ### 3.3 通信模块——让设备"对话" 现代工业讲究"组网"，PLC通过通信模块与上位机、变频器、触摸屏等设备交换数据。常见协议包括： - **Modbus RTU/TCP**：最通用的工业协议，几乎所有设备都支持 - **Profibus/Profinet**：西门子生态的主流协议 - **以太网**：用于远程监控和大数据采集 关于通信组网在智能配电系统中的应用，可参考[智能配电系统在工业领域的应用与发展]()。 ### 3.4 HMI人机界面——人与机器的窗口 HMI（Human-Machine Interface）通常是彩色触摸屏，实时显示工艺流程图、运行参数、报警信息，操作员可以在屏幕上启停设备、修改参数。它让复杂的控制系统变得"可视化"。 ### 3.5 电气控制元件 柜内还配备了断路器、接触器、热继电器、开关电源等电气元件，用于主回路的通断、保护与隔离。这些元件的选型方法，可参考[工业低压配电柜选型指南与应用实践]()。 ![PLC控制柜电气元件布局](/images/products/plc-control-cabinet/omnimech-plc-control-cabinet-04.webp) ## 四、PLC用什么语言编程？——IEC 61131-3五种语言 很多人以为PLC编程很难，其实国际标准IEC 61131-3定义了五种编程语言，各有特点，总有一款适合你： ### 4.1 梯形图（LD）——电工的最爱 梯形图长得像继电器控制电路图，左右两条竖线像"梯子"的两侧，中间是触点和线圈。它直观、易懂，是**最常用的PLC编程语言**，尤其受电气工程师欢迎。 ``` | 启动按钮 停止按钮 线圈 | |----[ ]--------[/]-------------( )---| | | | | 自锁触点 | |----[ ]------------------------------| ``` ### 4.2 功能块图（FBD）——搭积木式编程 FBD用"功能块"像搭积木一样组合逻辑，每个块完成一个功能（如定时、计数、PID），输出可以连接到其他块的输入。适合复杂逻辑的模块化设计。 ### 4.3 顺序功能图（SFC）——流程图思维 SFC用"步"和"转换"描述工艺流程，特别适合顺序控制场景（如灌装线：进瓶→灌装→封口→出瓶）。 ### 4.4 指令表（IL）——PLC的"汇编语言" IL类似汇编语言，用文本指令编写，执行效率高但可读性差，现在已较少使用。 ### 4.5 结构化文本（ST）——像写C语言 ST是高级文本语言，支持IF/THEN、FOR循环、函数调用，适合复杂算法和数据处理，越来越受到年轻工程师青睐。 > 💡 实际项目中，工程师通常会**混合使用多种语言**：主逻辑用梯形图，复杂运算用结构化文本，流程控制用顺序功能图，各取所长。 ## 五、PLC能做什么？——五大应用场景 ![PLC控制柜应用场景](/images/products/plc-control-cabinet/omnimech-plc-control-cabinet-05.webp) ### 5.1 生产线自动化 这是PLC最经典的战场。从食品灌装到汽车装配，PLC控制着传送带的启停、机械手的抓取、工位的节拍。一条现代化生产线可能由几十台PLC协同工作，通过工业以太网实现整线联动。 ### 5.2 水处理与环保 污水处理厂的进水泵、曝气风机、加药泵、脱水机，都由PLC按工艺曲线自动调节。配合SCADA上位系统，可实现**无人值守**运行。PLC还能根据进出水水质实时调整加药量，既保证达标又节省药剂。 ### 5.3 暖通空调（HVAC） 大型商场的中央空调系统，PLC根据回水温度控制冷水机组、冷却塔、水泵的运行台数和转速，实现恒温恒湿的同时大幅节能。这里PLC常与变频器配合，关于变频调速的原理，可参考[变频器选型完全指南]()。 ### 5.4 电力监控 在配电房，PLC采集各回路电压、电流、功率因数，实现负荷监测、无功补偿、故障报警。它与[低压配电柜]()、[XL-21动力配电柜]()配合，构成完整的智能配电系统。 ### 5.5 楼宇与市政 电梯控制、交通信号灯、桥梁照明、景观喷泉……这些我们日常接触的设施，背后都有PLC的身影。它可靠、耐用、可编程，是市政工程的理想选择。 ## 六、PLC vs 继电器 vs 单片机 vs 工控机 初学者常问：既然都是控制设备，为什么工业上偏偏选PLC？我们用一张表说清楚：
对比维度 继电器控制 单片机 PLC 工控机
可靠性 中（有触点磨损） 低（需自行设计抗干扰） 高（工业级设计） 中（有风扇硬盘）
灵活性 差（改线才能改逻辑） 高（改程序即可） 高（改程序即可） 最高
开发难度 低 高（需硬件+软件） 中（梯形图易学） 高（需编程）
成本 低（简单逻辑） 最低 中 高
适用规模 简单逻辑 小批量产品 中大规模工业 复杂数据处理
维护性 差 差 好（有诊断功能） 中
一句话总结：**继电器适合简单固定逻辑，单片机适合批量低成本产品，工控机适合复杂数据运算，而PLC是工业现场控制的最佳平衡点**——可靠、灵活、易学、易维护。 ## 七、PLC如何与变频器、软启动器协同？ ![PLC与变频器协同控制](/images/products/plc-control-cabinet/omnimech-plc-control-cabinet-06.webp) 在实际工程中，PLC很少"单打独斗"，它通常作为**上位控制器**，指挥变频器、软启动器等设备工作： ### 7.1 PLC + 变频器 PLC通过模拟量信号（0-10V/4-20mA）或通信（Modbus/Profinet）向[变频控制柜]()发送转速指令，变频器据此调节电机转速。同时，PLC读取变频器的运行电流、故障代码，实现闭环控制与联锁保护。 典型应用：恒压供水系统中，PLC根据压力传感器反馈，PID运算后输出频率指令给变频器，实现水压恒定。详细原理可参考[变频器如何实现恒压供水：原理与实践]()。 ### 7.2 PLC + 软启动器 对于不需要调速、只需平稳启动的大功率电机，PLC控制[在线软启动器]()的启停，并接收其运行/故障状态信号。软启动器的选型方法，可参考[软启动器选型完全指南]()。 ### 7.3 PLC + 配电柜 PLC控制柜本身需要稳定的电源，通常由[低压配电柜]()或[XL-21配电柜]()供电。三者构成"配电—控制—驱动"的完整层次，是工业电气系统的标准架构。 ## 八、PLC控制柜选型要点 ![PLC控制柜选型](/images/products/plc-control-cabinet/omnimech-plc-control-cabinet-07.webp) 如果你正在考虑采购一台PLC控制柜，请重点关注以下几点： ### 8.1 I/O点数——留足余量 统计现场所有数字量输入/输出、模拟量输入/输出点数，并**预留15%~20%的扩展余量**。产线后续可能增加检测工位或执行机构，没有余量就只能换CPU或加机架，成本更高。 ### 8.2 CPU性能——匹配工艺 简单逻辑选小型CPU即可；涉及PID闭环、高速计数、运动控制时，需选中高档CPU。不必盲目追求高性能，够用就好。 ### 8.3 通信需求——面向集成 明确是否需要接入SCADA/MES系统、是否需要与变频器/仪表组网。通信协议要提前确认，避免后期"对不上话"。 ### 8.4 防护等级——看环境 洁净控制室选IP20即可；车间粉尘环境选IP54；户外或冲洗环境选IP65及以上。我们的[OMNIMECH系列PLC控制柜]()提供IP54/IP65多种防护等级可选。 ### 8.5 品牌与生态——考虑维护 选PLC品牌时，要考虑企业既有设备体系（同品牌便于备件共享与人员维护）、当地技术支持能力、编程软件的易用性。主流品牌包括西门子、三菱、施耐德、欧姆龙及国产汇川、信捷等。 ## 九、PLC的未来：从"孤岛"到"云端" ![PLC控制柜智能化发展](/images/products/plc-control-cabinet/omnimech-plc-control-cabinet-08.webp) 随着工业4.0和智能制造的推进，PLC本身也在进化： ### 9.1 边缘计算能力增强 新一代PLC内置Web服务器、数据库接口，可在本地完成数据预处理，减少对云端的依赖，降低延迟。 ### 9.2 与IT系统深度融合 传统PLC是OT（运营技术）世界的产物，现在它正通过OPC UA、MQTT等协议，与IT世界的ERP、MES、云平台打通，实现"IT与OT融合"。 ### 9.3 编程更加开放 基于IEC 61131-3的结构化文本越来越普及，部分厂商还支持Python、C语言编程，降低了IT人才进入工业领域的门槛。 ### 9.4 安全与网络安全 过去PLC多在封闭内网运行，如今联网后面临网络攻击风险。功能安全（SIL）和工业网络安全已成为PLC选型的新维度。 ## 十、结语 PLC控制柜是工业自动化的"大脑"，它用可靠的硬件、灵活的软件和丰富的I/O，把复杂的工艺流程变成一行行可执行的逻辑。从汽车生产线到污水处理厂，从中央空调到电力监控，PLC无处不在地守护着现代工业的运转。 如果你正在规划一个自动化项目，欢迎了解我们的[OMNIMECH系列PLC控制柜]()——支持西门子、三菱、施耐德等多品牌PLC集成，提供从需求调研、程序编写到现场调试的全流程定制服务。同时，我们还能配套提供[变频控制柜]()、[低压配电柜]()、[在线软启动器]()等设备，构建完整的工业自动化解决方案。 > 📖 **延伸阅读** > - 想了解电机调速控制？阅读[变频器选型完全指南]() > - 想了解电机启动保护？阅读[软启动器选型完全指南]() > - 想了解配电系统设计？阅读[工业低压配电柜选型指南与应用实践]() > - 想了解智能配电趋势？阅读[智能配电系统在工业领域的应用与发展]() 选对PLC，就是给工业系统装上一个聪明又可靠的大脑。希望本文能帮助你建立对PLC控制系统的完整认知。 --- # SK-800 系列变频器操作手册 源地址: https://www.lyskjd.com/docs/user-manual-for-skf8000-series-inverter/ 摘要: 森阔机电SK-800 系列变频器详细操作步骤、接线图和注意事项 ## 1.SK800系列变频器简介 [变频器](/products/vector-variable-frequency-driver/)的工作原理基于电力电子技术，通过改变电力频率来控制交流电机的速度。其核心功能是将电网提供的固定频率和电压的交流电（AC）转换为可变频率和可变电压的交流电，以此来调节连接到变频器上的电动机的运行速度。下面是变频器工作原理的详细步骤： 1. **整流阶段**：变频器首先通过其内部的整流器（通常由二极管或晶闸管组成）将输入的交流电转换为直流电（DC）。这一过程称为AC到DC的转换。 2. **中间直流环节**：转换得到的直流电流入中间直流环节，该环节通常包含电容器，用于平滑直流电的波动，提供稳定的直流电源。 3. **逆变阶段**：直流电随后被送入逆变器单元。逆变器通过使用绝缘栅双极型晶体管（IGBT）或类似的开关元件，将直流电转换为可变频率的交流电。这一过程是通过脉冲宽度调制（PWM）技术来实现的，通过控制开关元件的开关频率和占空比，可以生成不同频率和幅值的交流电输出。 4. **输出**：逆变后得到的可变频率交流电被送到电动机，从而控制电动机的运行速度。通过改变输出频率，可以非常精确地控制电机的速度，满足不同应用的需求。 [![SKF8000系列高性能重载矢量变频器](/images/docs/sk800/1.jpg "SKF8000系列高性能重载矢量变频器") ](/products/vector-variable-frequency-driver/) ### 1.1变频器在工业制造行业的应用 当我们谈论工业制造行业时，变频器的应用几乎无处不在。它们是现代工业自动化的重要组成部分，帮助工厂实现更高效、更经济、更可靠的生产过程。 1. **调速和精确控制**： - 变频器可以精确控制电机的速度和扭矩，这对于许多制造过程来说至关重要。例如，在纺织行业，变频器可以确保纺织机械以适当的速度运行，保证产品质量。 2. **提高能源效率**： - 在制造行业，能源成本是一个重要的考虑因素。变频器通过只在需要时提供所需功率，从而减少了电机的能耗，显著降低了能源成本。 3. **减少机械磨损和维护**： - 变频器可以平滑地启动和停止电机，减少机械磨损和冲击，从而延长设备寿命并减少维护成本。 4. **过程控制和自动化**： - 在自动化的生产线中，变频器可以与传感器和控制系统（如PLC）集成，实现复杂的过程控制。例如，在食品加工中，变频器可以根据实时数据调整输送带的速度，以匹配生产需求。 5. **节能和环保**： - 变频器有助于实现节能和减排目标。通过优化电机的能源使用，减少不必要的电力消耗，从而降低环境影响。 6. **适应不同的工艺要求**： - 变频器的灵活性使其可以适用于各种不同的工艺和生产需求，从重型机械到精密制造。 总之，变频器在工业制造行业中的应用极为广泛，它们提升了生产效率、节约了能源消耗，并增强了过程控制的灵活性。随着技术的不断发展，变频器在工业制造中的作用将变得越来越重要。 ### 1.2如何根据负载选择合适的变频器？ 选择合适的变频器需要考虑以下几个因素： 1. **负载类型：** 不同类型的负载对变频器的要求不同。例如，恒转矩负载（如风机、离心泵）和恒功率负载（如压缩机、传送带）需要不同类型的变频器来适应其特定的工作特性。 2. **负载功率：** 变频器的额定功率应该大于或等于负载的额定功率，以确保变频器可以正常运行并具有一定的过载能力。 3. **负载惯量：** 负载的惯量会影响变频器的选择，大惯量负载需要更大功率的变频器来保证稳定运行。 4. **启动特性：** 负载的启动特性（如启动转矩、启动时间）会影响变频器的选择，需要确保变频器具有足够的起动能力。 5. **环境条件：** 考虑负载所处的环境条件，如温度、湿度等，选择具有合适环境适应能力的变频器。 6. **控制要求：** 根据对负载的控制要求（如速度精度、响应时间等），选择具有相应控制功能的变频器。 7. **成本考虑：** 综合考虑以上因素后，选择性价比最高的变频器，既能满足负载需求，又不会造成资源浪费。 综合考虑以上因素，可以选择适合特定负载的变频器，以确保系统稳定运行并达到最佳性能。最好在选择变频器时咨询专业工程师或供应商，以确保选择的变频器能够最好地满足系统需求。 ## 2.安全注意事项 ### 手册警示标识定义 ⚡危险：表示如果违反了正确提示，将极可能会导致死亡或严重人身伤害。 ⚠️警告：表示如果违反了正确提示，将可能会导致人身中等程度的伤害或轻伤，以及发生设备损坏。 ❗注意：表示如果违反了正确提示，将可能会导致错误或设备不安全使用。 ⭕ 若变频器损坏，进水或者零件缺失，则不可安装或运行。否则可能会导致设备损坏或人身伤害。 ⭕ 安装、移动时请托住产品底部，不能只拿住外壳，以防砸伤或摔坏变频器。 ⭕ 变频器要远离易燃易爆物体，远离热源，并安装于金属等阻燃物上。 ⭕ 变频器安装在电柜或其它封闭物中时，要在柜内安装风扇或其它冷却设备、设置通风口以确保环境温度低于40℃，否则可能因为环境温度过高而损坏变频器。 ⭕ 接线前确认变频器额定电压、相数和输入电源电压、相数相符合，否则可能导致火灾或人身伤害。 ⭕ 交流输入电源不能接到变频器输出端子U、V、W上，否则将导致变频器损坏并且不能享受保修服务。 ⭕ 不能对变频器进行耐压测试，否则将导致变频器损坏。 ⭕ 变频器的主回路端子配线和控制回路配线应分开布线或垂直交叉，否则将全使控制信号受干扰。 ⭕ 主回路端子的接续电缆应使用带有绝缘套管的线鼻。 ⭕ 当变频器和电机之间的电缆长度超过50米时，建议使用输出电抗器以保护变频器和电机。 ⭕ 不要采用断路器来控制变频器的停止、启动，否则可能导致变频器损坏。 ⭕ 因变频器使电机的运行速度从低到高的加速过程时间很短，所以在运行前请确认电机和机械设备处于允许的使用范围内，否则可能导致设备损坏。 ⭕ 散热器和制动电阻温度较高，请勿触摸，否则可能引致烫伤。 ⭕ 变频器出厂时预设的参数已能满足绝大部分设备运行要求，若非必要，请勿随意修改变频器参数。即使某些设备有特殊要求，也只能修改其中必要的参数。否则，可能引致设备损坏。 ⭕ 接线必须由全格的专业电气工程人员完成，否则有可能触电或导致变频器损坏。 ⭕ 确定电源处于断开状态时再开始接线，否则可能导致触电或发生火灾。 ⭕ 接地端子⏚要可靠接地，否则变频器外壳有带电的危险。 ⭕ 请勿触摸主回路端子，变频器主回路端子接线不要与外壳接触，否则可能导致触电。 ⭕ 制动电阻的连接端子(+)、PB，请勿连接除此以外的端子，否则可能导致火灾。 ⭕ 变频器接线完成并加上盖板后方可通电，严禁带电时拆卸盖板，可能可能导致触电。 ⭕ 当对变频器设置了故障自动复位或停电后自动重启功能时，应预先对设备系统采取安全保护措施，否则可能导致人员伤害。 ⭕ “运行/停止”按键可能因某功能设置而失效，可在变频器控制系统中安装一个独立的应急断电开关，否则可能导致人员伤害。 ⭕ 变频器通电后，即使处于停机状态，变频器的端子仍带电，不可触摸，否则有触电危险。 ⭕ 通电时请勿触摸变频器的端子，否则可能引致触电。 ⭕ 请指定合格的电气工程人员进行维护、检查或更换部件等工作。 ⭕ 断电后至少等待10分钟或者确定没有残余电压后才能进行维护和检查，否则可能引致人员伤害。 ⭕ 严禁私自改造变频器，否则可能引致人员伤亡。擅自更改后的变频器将不再享受保修服务。 ⭕ PCB板上有CMOS集成电路，请勿用手触摸，否则静电可能损坏PCB板。 ## 3.产品信息 ### 3.1 技术规范表 | 项目 | | 规格 | | | :----: | :----: | :----: | :----: | | 控制特性 | 控制方式 | 无速度传感器矢量控制（SVC） |V/F控制 | | | 启动转矩 | 0.5Hz/150% |0.5Hz/100% | | | 调速范围 | 1：100 |1：50 | | | 稳速精度 | ±0.5% |±1% | | | 载波频率 | 0.5kHz~16kHz;可根据负载特性，自动调整载波频率 | | | | 过载能力 | G型机：150% 额定电流60s,220%额定电流1s
P型机：120% 额定电流60s,150%额定电流1s | | | 转矩提升 | 0.0%自动转矩提升；手动转矩提升0.1%~30% | | 输入输出 | 输入电压范围 | 220V/380V； 波动范围：±15% | | | 输入频率范围 | 50/60Hz； 波动范围：±5% | | | 输出电压范围 | 0~输入电压，误差小于5% | | | 输出频率范围 | SVC：0~320Hz； V/F:0-3200Hz | | 运行控制 | 运行命令通道 | 3种通道：操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换。 | | | 频率源 | 数字给定、面板电位器给定、模拟电压给定、模拟电流给定、串口通讯给定等。可通过多种方式切换。 | | | 辅助频率源 | 多种辅助频率源。可进行频率合成、频率微调。 | | | 输入端子 | 7个数字输入端子
2个模拟量输入端子 | | | 输出端子 | 2个开路集电极输出端子
2个继电器输出端子
2个模拟量输出端子 | | 基本功能 | 直流制动功能 | 制动时间：0.0s~100.0s，制动动作电流值：0.0%~100.0% | | | V/F曲线 | 3种方式：直线型、多点型、平方型 | | | 加减速曲线 | 直线或S曲线加减速方式；四组加减速时间；加减速时间范围：0.0~6500.0s | | | 简易PLC、多段速 | 通过内置PLC或控制端子实现最多16段速运行 | | | 内置PID | 可方便实现过程控制闭环控制系统 | | | AVR功能 | 当电网电压变化时，能自动保持输出电压恒定 | | | 过压过流失速 | 对运行期间电流电压自动限制，防止频繁过流过压跳闸 | | | 快速限流功能 | 最大限度减小过流故障，提高系统稳定性 | | | 转矩限定与控制 | “挖土机”特性，对运行期间转矩自动限制，防止频繁过流跳闸 | | | 上电外围设备安全自检 | 可实现上电对外围设备进行安全检测如接地、短路等 | | | 定时控制功能 | 设定时间范围0h~65535h | | | 保护功能 | 输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护、上电继电器故障检测等 | | 显示与键盘操作 | LED显示 | 5位LED显示 | | | 参数锁定功能 | 设置参数只读控制，以防误操作 | | | MF.K键 | 可编程键：命令通道切换/正反转运行/点动运行功能选择/菜单模式切换 | | 使用环境 | 使用场所 | 室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 | | | 海拔高度 | 低于1000m；高于1000m以上时，要降额使用，每升高100m,需要降额1% | | | 环境温度 | -10℃~40℃，温度超过40℃时需要降额使用，环境温度每升高1℃ ，需要降额1%，最高使用环境温度为50℃ | | | 湿度 | ≤95%RH，避免结霜 | | | 振动 | 振动加速度小于0.6g | | | 存储温度 | -25℃~+60℃ | ### 3.2 产品铭牌 ![产品铭牌](/images/docs/sk800/cpmp.jpg "矢量变频器产品铭牌") ### 3.3型号说明 ![型号说明](/images/docs/sk800/xh.jpg "矢量变频器型号说明") | 字段 | 标识 | 标识说明 | 具体内容 | | :----: | :----: | :----: | :----: | | 产品系列 | ① | 产品系列 | 通用矢量变频器系列为8000 | | 额定功率1 | ② | G型机功率范围 | 5R5-5.5KW，R为小数点
G-恒转矩负载
B-内置制动单元 | | 额定功率2 | ③ | P型机功率范围 | 7R5-7.5KW，R为小数点
P-变转矩负载
B-内置制动单元 | | 输入电源 | ④ | 电源相数标识 | S：单相；T：三相 | | 电压等级 | ⑤ | 电压等级 | 2：220VAC; 4: 380VAC | ### 3.4 产品选型规格表 | 变频器型号G/P | 额定功率(kw) | 电源容量 (KVA) | 输入电流(A) | 输出电流(A) | 适配电机G/P(KW) | 适配电机G/P(HP) | | :----: | :----: | :----: | :----: | :----: | :----: | :----: | | R75GB-S2 | 0.75 | 1.5 | 8.2 | 4.5 | 0.75 | 1 | | 1R5GB-S2 | 1.5 | 3 | 14 | 7 | 1.5 | 2 | | 2R2GB-S2 | 2.2 | 4 | 23 | 9.6 | 2.2 | 3 | | R75GB-T4 | 0.75 | 1.5 | 3.4 | 2.1 | 0.75 | 1 | | 1R5GB-T4 | 1.5 | 3 | 5.0 | 3.8 | 1.5 | 2 | | 2R2GB-T4 | 2.2 | 4 | 5.8 | 5.1 | 2.2 | 3 | | 004GB/5R5PB-T4 | 4/5.5 | 5.9/8.9 | 10.5/14.6 | 9/13 | 4/5.5 | 5.5/7.5 | | 5R5GB/7R5PB-T4 | 5.5/7.5 | 8.9/11 | 14.6/20.5 | 13/17 | 5.5/7.5 | 7.5/10 | | 7R5GB-T4 | 7.5 | 11 | 20.5 | 17 | 7.5 | 10 | | 011GB/015PB-T4 | 11/15 | 17/21 | 26/35 | 25/32 | 11/15 | 15/20 | | 015GB/18R5PB-T4 | 15/18.5 | 21/24 | 35/38.5 | 32/37 | 15/18.5 | 20/25 | | 018R5GB/022PB-T4 | 18.5/22 | 24/30 | 38.5/46 | 37/45 | 18.5/22 | 25/30 | | 022GB/030PB-T4 | 22/30 | 30/40 | 46.5/62 | 45/60 | 22/30 | 30/40 | | 030G/037P-T4 | 30/37 | 40/57 | 62/76 | 60/75 | 30/37 | 40/50 | | 037G/045P-T4 | 37/45 | 57/69 | 76/92 | 75/91 | 37/45 | 50/60 | | 045G/055P-T4 | 45/55 | 69/85 | 92/113 | 91/110 | 45/55 | 60/70 | | 055G/075P-T4 | 55/75 | 85/114 | 113/157 | 112/150 | 55/75 | 70/100 | | 075G/093P-T4 | 75/93 | 114/134 | 157/180 | 150/170 | 75/93 | 100/125 | | 093G/110P-T4 | 93/110 | 134/160 | 180/214 | 170/210 | 93/110 | 125/150 | | 110G/132P-T4 | 110/132 | 160/192 | 214/256 | 210/253 | 110/132 | 150/180 | | 132G/160P-T4 | 132/160 | 192/231 | 256/307 | 253/304 | 132/160 | 180/220 | | 160G/185P-T4 | 160/185 | 231/245 | 307/345 | 304/340 | 160/185 | 220/250 | | 185G/200P-T4 | 185/200 | 245/260 | 345/385 | 340/377 | 185/200 | 250/275 | | 200G/220P-T4 | 200/220 | 260/280 | 385/430 | 377/426 | 200/220 | 275/300 | | 220G/250P-T4 | 220/250 | 280/355 | 430/468 | 426/465 | 220/250 | 300/340| | 250G/280P-T4 | 250/280 | 355/396 | 468/525 | 465/520 | 250/280 | 340/380 | | 280G/315P-T4 | 280/315 | 396/445 | 525/590 | 520/585 | 280/315 | 380/430 | | 315G/355P-T4 | 315/355 | 445/500 | 590/665 | 585/650 | 315/355 | 430/480 | | 355G/400P-T4 | 355/400 | 500/565 | 665/785 | 650/725 | 355/400 | 480/545 | | 400G-T4 | 400 | 565 | 786 | 725 | 400 | 545 | ### 3.5 键盘托盘尺寸图 ![键盘实物图](/images/docs/sk800/jp.jpg) | 变频器结构 | C系列托盘开孔尺寸 | H系列托盘开孔尺寸 | | :----: | :----: | :----: | | 开孔尺寸图 | ![C系列托盘开孔尺寸](/images/docs/sk800/cjp.jpg) | ![H系列托盘开孔尺寸](/images/docs/sk800/hjp.jpg) | ### 3.6 变频器的日常保养与维护 #### 3.6.1 日常保养 由于环境的温度、湿度、粉尘及振动的影响，会导致[变频器](/products/vector-variable-frequency-driver/)内部的器件老化，导致变频器潜在的故障发生或降低了变频器的使用寿命。因此，有必要对变频器实施日常和定期的保养及维护。 ##### 日常检查项目： 1.电机运行中声音是否发生异常变化 2.电机运行中是否产生了振动 3.变频器安装环境是否发生变化 4.变频器散热风扇是否正常工作 5.变频器是否过热 ##### 日常清洁： 1.应始终保持变频器处于清洁状态。 2.有效清除变频器上表面积尘，防止积尘进入变频器内部。特别是金属粉尘。 3.有效清除变频器散热风扇的油污。 #### 3.6.2 定期检查 请定期对运行中难以检查的地方检查。 ##### 定期检查项目： 1.检查风道，并定期清洁 2.检查螺丝是否有松动 3.检查变频器受到腐蚀 4.检查接线端子是否有拉弧痕迹 5.主回路绝缘测试 提醒：在用兆欧表（请用直流500V兆欧表）测量绝缘电阻时，要将主回路线与变频器脱开。不要用绝缘电阻表测试控制回路绝缘。不必进行高压测试（出厂时已完成）。 #### 3.6.3 变频器易损件更换 变频器易损件主要有冷却风扇和滤波用电解电容器，其寿命与使用的环境及保养状况密切相关。一般寿命时间为： | 器件名称 | 寿命时间 | | :----: | :----: | | 风扇 | 2~3年 | | 电解电容 | 4~5年 | 用户可以根据运行时间确定更换年限。 1）冷却风扇 可能损坏原因：轴承磨损、叶片老化。 判别标准：风扇叶片等是否有裂缝，开机时声音是否有异常振动声。 2）滤波电解电容 可能损坏原因：输入电源品质差、环境温度较高，频繁的负载跳变、电解质老化。 判别标准：有无液体漏出、安全阀是否已凸出，静电电容的测定，绝缘电阻的测定。 #### 3.6.4 变频器的存购 用户购买变频器后，暂时存贮和长期存贮必须注意以下几点： 1）存储时尽量按原包装装入本公司的包装箱内。 2）长时间存放会导致电解电容的劣化，必须保证在2年之内通一次电，通电时间至少5小时，输入电压必须用调压器缓缓升高至额定值。 ### 3.7 变频器选型指导 [变频器](/products/vector-variable-frequency-driver/)可提供三种控制方式：普通V/F、SVC、VC。 选用变频器时首先必须明确系统对变频调速的技术要求、变频器的应用场合及负载特性的具体情况，并从适配电机、输出电压、额定输出电流等方面因素进行综合考虑，进而选择满足要求的机型及确定运行方式。 **基本原则**：电机额定负载电流不能超过变频器的额定电流。一般情况下按[变频器说明书](/docs/user-manual-for-skf8000-series-inverter/ "变频器说明书")所规定的配用电机容量进行选择，注意比较电机和变频器的额定电流。变频器的过载能力对于起动和制动过程才有意义。凡是在运行过程中有短时过载的情况，会引起负载速度的变化。如果对速度精度要求比较高时，请考虑放大一个档次。 **风机和水泵类型**：在过载能力方面要求较低，由于负载转矩与速度的平方成正比，所以低速运行时负载较轻（罗茨风机除外）又因为这类负载对转速精度没有特殊要求，故选择平方转矩V/F。 **恒转矩负载**：多数负载具有恒转矩特性，但在转速精度及动态性能等方面要求一般不高。例如挤压机、搅拌机、传送带、厂内运输电车、吊车的平移机构等。选型时可选多段V/F运行方式。 被控对象有一定的动、静态指标要求：这类负载一般要求低速时有较硬的机械特性，才能满足生产工艺对控制系统的动、静态指标要求。选型时可选择SVC控制方式。 被控对象有较高的动、静态指标要求：对于调速精度和动态性能指标都有较高要求及高精度同步控制的场合，可采用VC控制方式。例如，电梯、造纸，塑料薄膜加工生产线。 ### 3.8 变频器制动组件选型指南 #### 3.8.1 阻值的选择 制动时，电机的再生能量几乎全部消耗在制动电阻上。 可根据公式：U*U/R=Pb ●公式中U----系统稳定制动的制动电压 （不同的系统也不一样，对于380VAC系统一般取700V） ●Pb----制动功率 #### 3.8.2 制动电阻的功率选择 理论上制动电阻的功率和制动功率一致，但是考虑到降额为70% 可根据公式：0.7*Pr=Pb*D ●Pr----电阻的功率 ●D----制动频度（再生过程占整个工作过程的比例） 电梯-----20%-30% 开卷和取卷-----20-30% 离心机-----50%-60% 偶然制动负载-5% 一般取10% #### 3.8.3 变频器制动组件选型表 |变频器功率 | 制动电阻推荐功率 | 制动电阻推荐阻值 | 制动单元 | 备注| |:---: | :---: | :---: | :---: | :---: | | 1.5KWT4 | 150w | ≥220Ω | 标准内置 | 无特殊说明| | 2.2KWT4 | 250w | >200Ω | 标准内置 | 无特殊说明| | 3.7KWT4 | 300W | ≥130Ω | 标准内置 | 无特殊说明| | 5.5KWT4 | 400W | ≥90 Ω | 标准内置 | 无特殊说明| | 7.5KWT4 | 500w | ≥65Ω | 标准内置 | 无特殊说明| | 11KWT4 | 800w | ≥43Ω| 标准内置 | 无特殊说明| | 15KWT4 | 1000w | ≥32Ω | 标准内置 | 无特殊说明| | 18.5KWT4 | 1300w | ≥25Ω| 内置可选 | 变频器型号后加“B”| | 22KWT4 | 1500w | ≥22Ω | 内置可选 | 变频器型号后加“B”| | 30KWT4 | 2500w | ≥16Ω | 内置可选 | 变频器型号后加“B”| | 37KWT4 | 3.7 kW | ≥16.0Ω | 外置 | VFDBU-35-B| | 45KWT4 | 4.5 kW | ≥16Ω | 外置 | VFDBU-70-B| | 55KWT4 | 5.5 kW | ≥8Ω | 外置 | VFDBU-70-B| | 75KWT4 | 7.5 kW | ≥8Ω | 外置 | VFDBU-70-B×2| | 90KWT4 | 4.5 kW×2 | ≥8Ω×2 | 外置 | VFDBU-70-B×2| | 110KWT4 | 5.5kW×2 | ≥8Ω×2 | 外置 | VFDBU-70-B×2| | 132KWT4 | 6.5 kW×2 | ≥8Ω×2 | 外置 | VFDBU-200-B| | 160KWT4 | 16kW | ≥2.5Ω | 外置 | VFDBU-200-B| | 200KWT4 | 20 kW | ≥2.5Ω | 外置 | VFDBU-200-B| | 220KWT4 | 22 kW | ≥2.5Ω | 外置 | VFDBU-200-B×2| | 250KWT4 | 12.5 kW×2 | ≥2.5Ω×2 | 外置 | VFDBU-200-B×2| | 280KWT4 | 14kW×2 | ≥2.5Ω×2 | 外置 | VFDBU-200-B×2| | 315KWT4 | 16kW×2 | ≥2.5Ω×2 | 外置 | VFDBU-200-B×2| | 355KWT4 | 17kW×2 | ≥2.5Ω×2 | 外置 | VFDBU-200-B×2| | 400KWT4 | 14kW×3 | ≥2.5Ω×3 | 外置 | VFDBU-200-B×3| | 450KWT4 | 15kW×3 | ≥2.5Ω×3 | 外置 | VFDBU-200-B×3| 注：×2表示两个制动单元带各自的制动电阻并联使用，×3意义同×2。 本选型表是指导数据，用户可根据实际情况选择不同的电阻阻值和功率，（但阻值一定不能小于表中推荐值，功率可以大。）制动电阻的选择需要根据实际应用系统中电机发电的功率来确定，与系统惯性、减速时间、位能负载的能量等都有关系，需要客户根据实际情况选择。系统的惯量越大、需要的减速时间越短、制动得越频繁，则制动电阻需要选择功率越大、阻值越小。 ## 4.变频器安装 ### 4.1 整机结构尺寸图 ![SKF800系列矢量变频器外形及安装尺寸图](/images/docs/sk800/jgt.jpg "SKF800系列矢量变频器外形及安装尺寸图") | 型号 | H(mm)| W(mm) | D(mm) | H1(mm) | W1(mm) | 开孔 d(mm) | | :----: | :----: | :----: | :----: | :----: | :----: | :----: | | R75GB-S2 | 197.2 | 89.6 | 139 | 187 | 74 | 5 | | 1R5GB-S2 | 197.2 | 89.6 | 139 | 187 | 74 | 5 | | 2R2GB-S2 | 197.2 | 89.6 | 139 | 187 | 74 | 5 | | R75GB-T4 | 197.2 | 89.6 | 139 | 187 | 74 | 5 | | 1R5GB-T4 | 197.2 | 89.6 | 139 | 187 | 74 | 5 | | 2R2GB-T4 | 197.2 | 89.6 | 139 | 187 | 74 | 5 | | 004GB/5R5PB-T4 | 202 | 102 | 162 | 190.5 | 90 | 5 | | 5R5GB/7R5PB-T4 | 202 | 102 | 162 | 190.5 | 90 | 5 | | 7R5GB-T4 | 242.5 | 125 | 170 | 228 | 108.5 | 5 | | 011GB/015PB-T4 | 242.5 | 125 | 170 | 228 | 108.5 | 5 | | 015GB/18R5PB-T4 | 297| 165 | 206 | 278 | 147 | 6 | | 018R5GB/022PB-T4 | 297| 165 | 206 | 278 | 147 | 6 | | 022GB/030PB-T4 | 360 | 210 | 190 | 345 | 110 | 7 | | 030G/037P-T4 | 435 | 230 | 230 | 418 | 150 | 7 | | 037G/045P-T4 | 435 | 230 | 230 | 418 | 150 | 7 | | 045G/055P-T4 | 510 | 260 | 255 | 200 | 493 | 7 | | 055G/075P-T4 | 580 | 270 | 300 | 564 | 200 | 7 | | 075G/093P-T4 | 580 | 270 | 300 | 564 | 200 | 7 | | 093G/110P-T4 | 620 | 320 | 300 | 600 | 260 | 9 | | 110G/132P-T4 | 620 | 320 | 300 | 600 | 260 | 9 | | 132G/160P-T4 | 800 | 380 | 315 | 775 | 260 | 10 | | 160G/185P-T4 | 800 | 380 | 315 | 775 | 260 | 10 | | 185G/200P-T4 | 800 | 400 | 345 | 755 | 250 | 12 | | 200G/220P-T4 | 900 | 450 | 350 | 875 | 350 | 12 | | 220G/250P-T4 | 900 | 450 | 350 | 875 | 350 | 12 | | 250G/280P-T4 | 900 | 450 | 350 | 875 | 350 | 12 | | 280G/315P-T4 | 950| 500 | 350 | 925 | 360 | 12 | | 315G/355P-T4 | 1050 | 650 | 360 | 1029 | 500 | 12 | | 355G/400P-T4 | 1050 | 650 | 360 | 1029 | 500 | 12 | | 400G/450P-T4 | 1300 | 650 | 380 | 1265 | 500 | 12 | | 450G/500P-T4 | 1300 | 650 | 380 | 1265 | 500 | 12 | | 500G/560P-T4 | 1300 | 650 | 380 | 1265 | 500 | 12 | | 560G/630P-T4 | 1500 | 800 | 400 | 1450 | 550 | 14 | | 630G/720P-T4 | 1500 | 800 | 400 | 1450 | 550 | 14 | | 720G/800P-T4 | 1500 | 800 | 400 | 1450 | 550 | 14 | ### 4.2 主回路端子及功能 ![0.75KW-37KW变频器主回路端子示意图](/images/docs/sk800/zhl1.jpg "SKF8000系列0.75KW-22KW变频器主回路端子示意图") ![45KW-720KW变频器主回路端子示意图](/images/docs/sk800/zhl2.jpg "SKF8000系列30KW-720KW变频器主回路端子示意图") | 端子标记 | 名称| 说明 | | :----: | :----: | :----: | | R、S、T | 三相电源输入端子| 三相交流电源输入连接端子 | | (+)、(-) | 直流母线正、负端子| 共直流母线输入端子（30KW及以上外置制动单元的连接端子） | | (+)、PB | 制动电阻连接端子| 22KW及以上制动电阻连接端子 | | P、(+) | 外置电抗器连接端子| 外置直流电抗器连接端子 | | ⏚ | 接地端子| 连接大地 | ### 4.3 控制回路端子及功能 ![变频器控制回路端子示意图](/images/docs/sk800/kzhl.jpg "SKF8000系列通用变频器控制回路端子示意图") ### 4.4 控制端子及功能 | 类别 | 端子符号| 端子名称 | 功能说明| | :----: | :----: | :----: | :---- | | 电源 | +10V-GND| +10V电源 | 向外提供+10V电源，最大输出电流：20mA，一般用作外接电位器工作电源| | 电源 | +24V-COM| +24V电源 | 向外提供+24V电源，最大输出电流：150mA，一般用作数字输入输出端子工作电源和外接传感器电源| | 电源 | OP| 外部电源输入端子 | 通过控制板上的连接片选择与+24V或COM连接（出厂默认与+24V连接）
当利用外部信号驱动DI1-DI6时，OP需要与外部电源连接，且去掉此处OP-24V端子之间的短路连接片| | 模拟输入 | AI1-GND| 模拟量输入端子1 | 1、输入范围：DC0V~10V/0mA，由通过参数P4-37选择电压或电流输入。
2、输入阻抗：电压输入时22kΩ，电流输入时500Ω| | 模拟输入 | AI2-GND| 模拟量输入端子2 | 1、输入范围：DC0V~10V/0mA，由通过参数P4-37选择电压或电流输入。
2、输入阻抗：电压输入时22kΩ，电流输入时500Ω| | 数字输入 | X1 、X2、X3、X4、X5、X6、X7| 数字输入1、2、3、4、5、6、7 | 1、光耦隔离
2、输入阻抗：4kΩ
电平输入时电压范围：9V-30V| | 模拟输出 | AO1-GND| 模拟输出1 | AO1，AO2由控制板J3、J2跳线选择电压或电流输出
输出电压范围：0V-10V
输出电流范围：0mA-20mA
出厂默认为电压输出| | 模拟输出 | AO2-GND（18.5KW以下和Y1共用1个端子，通过跳线选择输出）| 模拟输出2 | AO1，AO2由控制板J3、J2跳线选择电压或电流输出
输出电压范围：0V-10V
输出电流范围：0mA-20mA
出厂默认为电压输出| | 数字输出 | HD0| 高速脉冲输出集电极开路输出 | 1、光耦隔离，双极性开路集电极输出。
2、输出电压范围：0V-24V
输出电流范围：0mA-50mA
（备注：18.5KW及以下Y1功能可通过跳线切换为模拟量输出）| | 数字输出 | Y1| 数字输出1
模拟电压输出2 | 1、光耦隔离，双极性开路集电极输出。
2、输出电压范围：0V-24V
输出电流范围：0mA-50mA
（备注：18.5KW及以下Y1功能可通过跳线切换为模拟量输出）| | 继电器输出 | K1A-K1B
K2A-K2B| 常闭端子 | 触点驱动能力：
AC 250V，3A；DC 30V ，1A| | 继电器输出 | K1A-K1C
K2A-K2C| 常开端子 | 触点驱动能力：
AC 250V，3A；DC 30V ，1A| | RS485通讯 | RS+| 485通讯端子正 | RS485差分信号正端| | RS485通讯 | RS-| 485通讯端子负 | RS485差分信号负端| ### 4.5 机械安装 #### 4.5.1安装环境： 1.环境温度：周围环境温度对[变频器](/products/vector-variable-frequency-driver/)寿命有很大影响，不允许变频器的运行环境温度超过允许温度范围（-10℃～50℃）。 2.将变频器装于阻燃物体的表面，周围要有足够空间散热。变频器工作时易产生大量热量。并用螺丝垂直安装在安装支座上。 3.请安装在不易振动的地方。振动应不大于0.6G。特别注意远离冲床等设备。 4.避免装于阳光直射、潮湿、有水珠的地方。 5.避免装于空气中有腐蚀性、易燃性、易爆性气体的场所。 6.避免装在有油污、多灰尘、多金属粉尘的场所。 ![变频器安装示意图](/images/docs/sk800/azt.jpg "变频器安装示意图") >单体安装时：当变频器功率不大于22kW时可以不考虑A尺寸。当大于22kW时A应该大于 50mm。 上下安装时：当变频器上下安装时请安装图示的隔热导流板。 |变频器功率 | 安装尺寸A | 安装尺寸B | |:---: | :---: | :---: | | ≤15kW | 可以不作要求 | ≥100mm | | 18.5kW—30kW | ≥50mm | ≥200mm| | ≥37kW | ≥50mm | ≥300mm | #### 4.5.2 机械安装需要注意的问题 机械安装需要关注的是散热问题。所以请注意以下几点： 1.请垂直安装变频器，便于热量向上散发。但不能倒置。若柜内有较多变频器时，最好是并排安装。在需要上下安装的场合，请参考安装示意图的示意，安装隔热导流板。 2.安装空间遵照安装示意图所示，保证变频器的散热空间。但布置时请考虑柜内其它器件的散热情况。 3.安装支架一定是阻燃材质。 4.对于有金属粉尘应用场合，建议采用散热器柜外安装方式。此时全密封的柜内空间要尽可能大。 ### 4.6 变频器外围电气元件选型指南 |变频器功率 | 空开(MCCB)
A | 推荐接触器
A | 推荐输入侧主回路导线mm² | 推荐输出侧主回路导线 mm²|推荐控制回路导线 mm²| |:---: | :---: | :---: | :---: | :---: |:---: | |0.4KWT2 | 16 | 10 | 2.5 | 2.5 | 1.0 | |0.7KWT2 | 16 | 10 | 2.5 | 2.5 | 1.0 | |1.5KWT2 | 20 | 16 | 4.0 | 2.5 | 1.0 | |2.2KWT2 | 32 | 20 | 6.0 | 4.0 | 1.0 | |0.7KWT4 | 10 | 10 | 2.5 | 2.5 | 1.0 | | 1.5KWT4 | 16 | 10 | 2.5 | 2.5 | 1.0 | | 2.2KWT4 | 16 | 10| 2.5 | 2.5 | 1.0 | | 3.7KWT4 | 25 | 16 | 4.0 | 4.0 | 1.0 | | 5.5KWT4 | 32 | 25 | 4.0 | 4.0 | 1.0 | | 7.5KWT4 | 40| 32 | 4.0 | 4.0 | 1.0 | | 11KWT4 | 63 | 40| 4.0 | 4.0 | 1.0 | | 15KWT4 | 63| 40 | 6.0 | 6.0 | 1.0 | | 18.5KWT4 | 100 | 63 | 6 | 6 |1.5| | 22KWT4 | 100 | 63 | 10 | 10 |1.5| | 30KWT4 | 125 | 100 | 16 | 10 |1.5| | 37KWT4 | 160 | 100 | 16 | 16 |1.5| | 45KWT4 | 200 | 125| 25 | 25 |1.5| | 55KWT4 | 200 | 125 | 35 | 25 |1.5| | 75KWT4 | 250| 160| 50 | 35 |1.5| | 90KWT4 | 250 | 160 | 70 | 35 |1.5| | 110KWT4 | 350 | 350 | 120 | 120 |1.5| | 132KWT4 | 400 | 400 | 150 | 150 |1.5| | 160KWT4 | 500 | 400 | 185 | 185 |1.5| | 200KWT4 | 600| 600 | 150*2 | 150*2 |1.5| | 220KWT4 | 600 | 600 | 150*2 | 150*2 |1.5| | 250KWT4 | 800 | 600 | 185*2 | 185*2 |1.5| | 280KWT4 | 800 | 800 | 185*2| 185*2 |1.5| | 315KWT4 | 800 | 800 | 150*3 | 150*3 |1.5| | 355KWT4 | 800 | 800 | 150*4 | 150*4 |1.5| | 400KWT4 | 1000 | 1000 | 150*4| 150*4|1.5| 本选型表是指导数据，用户可根据实际情况选择不同大小的电气元件，但不能小于表中推荐值。 ## 5.面板显示与操作 ### 5.1 显示界面介绍 用操作面板，可对[变频器](/products/vector-variable-frequency-driver/)进行功能参数修改，变频器工作状态监控和变频器进行启动、停止等操作，其外形及功能区如下图所示: ![C系列变频器操作面板示意图](/images/docs/sk800/cmb.jpg "C系列变频器操作面板示意图") #### C系列变频器操作面板指示灯及按键功能 | 按键符号 | 名称| 功能说明 | | :----: | :----: | :----: | | PRG | 编程键| 菜单进入或退出，参数修改 | | ENTER | 确定键| 选择参数修改移位及显示内容 | | 🔼 | 递增键| 数据或功能码的递增 | | 🔽 | 递减键| 数据或功能码的递减 | | ▶️ | 移位键| 根据功能切换选择 | | RUN | 运行键| 进入菜单，确认参数设置 | | STOP/RESET | 停止/复位键| 键盘操作方式下运行操作 | | FUNC | 多功能快捷键| 点动 | | REV | 指示灯| 变频器反转指示灯，灯亮时表示反转运行状态 | | FWD | 指示灯| 变频器正转指示灯，灯亮时表示正转运行状态 | | ALM | 指示灯| 变频器故障指示灯，灯亮时表示处于故障状态 | | Hz | 指示灯| 频率单位 | | A | 指示灯| 电流单位 | | V | 指示灯| 电压单位 | ![H系列变频器操作面板示意图](/images/docs/sk800/hmb.jpg "H系列变频器操作面板示意图") #### H系列变频器操作面板指示灯及按键功能 | 名称| 功能说明 | | :----: | :---- | | 单位指示灯| Hz：频率单位；A：电流单位；V：电压单位；
RMP(Hz+A)：转速单位；%(A+V) ：百分数 | | 状态指示灯| RUN：亮/运行；灭/停止；
FWD/REV：亮/正转；灭/反转；闪烁/正反转切换中；
TUNE/TC：慢闪/调谐状态；快闪/通讯状态；慢闪约1次/秒；快闪约2次/秒
LOCAL/REMOTE：亮/端子控制；闪烁/通讯控制；灭/键盘控制。 | | PRG（编程键） | 一级菜单进入或退出 | | ENTER（确定键） | 逐级进入菜单画面、设定参数确认 | | 🔼（递增键） | 数据或功能码的递增 | | 🔽（递减键） | 数据或功能码的递减 | | ▶️ （移位键） | 在停机显示界面和运行显示界面下，可循环选择显示参数；在修改参数时，可以选择参数的修改位。 | | RUN（运行键） | 在键盘操作方式下，用于运行操作。 | | STOP/RESET（停止/复位键） | 运行状态时，按此键可用于停止运行操作；故障报警状态时，可用来复位操作，该键的特性受功能码F7.02制约。 | | MF.K（多功能快捷键） | 根据F7.01作功能切换选择。 | | 旋钮（脉冲电位器） | 可以作为频率给定源。当设置变频器采用此旋钮为频率源时，顺时针旋转为增加给定，逆时针旋转为减少给定。 | #### 变频器功能码查看、修改方法说明 变频器的操作面板采用三级菜单结构进行参数设置等操作。三级菜单分别为：功能参数级(一级菜单)→功能码（二级菜单）→功能码设定值（三级菜单）。操作流程如下图所示： ![变频器三级菜单操作流程图](/images/docs/sk800/lct.jpg "变频器三级菜单操作流程图") 说明：在三级菜单操作时，可按PRG（编程）键或ENTER(确认)键返回二级菜单。两者的区别是：按ENTER(确认)键将设定参数保存后返回二级菜单，并自动转移到下一个功能码；而按PRG(编程)键则直接返回二级菜单，不存储参数，并返回到当前功能码。 举例：将功能码P3-02从10.00Hz更改为15.00Hz的示例。（粗体字表示闪烁位） ![变频器三级菜单参数设置举例](/images/docs/sk800/jl.jpg "变频器三级菜单参数设置举例") 在第三级菜单状态下，若参数没有闪烁位，表示该功能码不能修改，可能原因有： 1.该功能码为不可修改参数。如实际检测参数、运行记录参数。 2.该功能码在运行状态下不可修改，需停机后才能进行修改。 ### 5.2变频器端子应用接线图 #### 0.75~37KW变频器接线图 ![SKF8000系列矢量变频器外接电位器接线图](/images/docs/sk800/jxt1.jpg "SKF8000系列0.75~37KW矢量变频器外接电位器接线图") *** ![SKF8000系列矢量变频器外接按钮启动停止接线图](/images/docs/sk800/jxt2.jpg "SKF8000系列0.75~37KW矢量变频器外接按钮启动停止接线图") 说明：按下绿色按钮，[变频器](/products/vector-variable-frequency-driver/)启动；按下红色停止按钮，变频器停止； 变频器参数设置：P0-02=1;P4-02=3;P4-11=2 *** ![SKF8000系列矢量变频器外接三档开关正反转接线图](/images/docs/sk800/jxt3.jpg "SKF8000系列0.75~37KW矢量变频器外接三档旋钮开关正反转接线图") 说明：三档两常开旋钮，打到左边电机正转，打到中间电机停止，打到右边电机反转。 变频器参数设置：P0-02=1 *** ![SKF8000系列矢量变频器外接通断信号接线图](/images/docs/sk800/jxt4.jpg "SKF8000系列0.75~37KW矢量变频器外接通断信号接线图") 说明：X1端子和COM端子接通变频器启动；X1端子和COM端子断开变频器停止；来电直启，断电停机，直接COM和X1短接。 变频器参数设置：P0-02=1 *** ![SKF8000系列矢量变频器外接远传压力表-简单恒压供水接线图](/images/docs/sk800/jxt5.jpg "SKF8000系列0.75~37KW矢量变频器外接远传压力表-简单恒压供水接线图") 说明：变频器作为供水系统的核心，能够实时监测水压变化，并根据需求智能调节水泵的转速。当多个用户同时使用水源时，变频器会自动增加水泵的输出功率，保持稳定的水压；而在使用较小的水流量时，变频器则会降低水泵的输出功率，避免过高的水压。 变频器参数设置：P0-29=00001，b0-00=压力表量程，b0-01=设定压力，b0-02=睡眠压力，b0-03=唤醒压力; 举例：如远传压力表量程为1MPA，b0-00=10，如量程为1.6MPA，b0-00=16。 上行显示设定压力，下行显示压力表反馈压力。改变设定压力通过面板增加🔼/减少🔽键调整，显示压力单位为公斤。上行可通过▶️键切换显示母线电压，电流，频率，设定压力，反馈压力。 🌟备注1：以上设置为P0-29=00001后默认外部端子运行，如需面板启动，要设置P0-02=0。 🌟备注2：b0-02和b0-03设置是相对b0-01的百分比。 *** ![SKF8000系列矢量变频器外接压力传感器-简单恒压供水接线图](/images/docs/sk800/jxt6.jpg "SKF8000系列0.75~37KW矢量变频器外接压力传感器-简单恒压供水接线图") 说明：变频器作为恒力供水系统的核心，能够实时监测水压变化，并根据需求智能调节水泵的转速。当多个用户同时使用水源时，变频器会自动增加水泵的输出功率，保持稳定的水压；而在使用较小的水流量时，变频器则会降低水泵的输出功率，避免过高的水压。 变频器参数设置：P0-29=00001，b0-00=压力变送器量程，b0-01=设定压力，b0-02=睡眠压力，b0-03=唤醒压力; 举例：如压力变送器量程为1MPA，b0-00=10，如量程为1.6MPA，b0-00=16。 上行显示设定压力，下行显示压力变送器反馈压力。改变设定压力通过面板增加🔼/减少🔽键调整，显示压力单位为公斤。上行可通过▶️键切换显示母线电压，电流，频率，设定压力，反馈压力。 🌟备注1：以上设置为P0-29=00001后默认外部端子运行，如需面板启动，要设置P0-02=0。 🌟备注2：b0-02和b0-03设置是相对b0-01的百分比。 *** #### 45~720KW变频器接线图 ![SKF8000系列矢量变频器外接电位器接线图](/images/docs/sk800/jxt7.jpg "SKF8000系列45~720KW矢量变频器外接电位器接线图") *** ![SKF8000系列矢量变频器外接按钮启动停止接线图](/images/docs/sk800/jxt8.jpg "SKF8000系列45~720KW矢量变频器外接按钮启动停止接线图") 说明：按下绿色按钮，变频器启动；按下红色停止按钮，变频器停止； 变频器参数设置：P0-02=1;P4-02=3;P4-11=2 *** ![SKF8000系列矢量变频器外接三档开关正反转接线图](/images/docs/sk800/jxt9.jpg "SKF8000系列45~720KW矢量变频器外接三档开关正反转接线图") 说明：三档两常开旋钮，打到左边电机正转，打到中间电机停止，打到右边电机反转。 变频器参数设置：P0-02=1 *** ![SKF8000系列矢量变频器外接通断信号接线图](/images/docs/sk800/jxt11.jpg "SKF8000系列矢量45~720KW变频器外接通断信号接线图") 说明：X1端子和COM端子接通变频器启动；X1端子和COM端子断开变频器停止；来电直启，断电停机，直接COM和X1短接。 变频器参数设置：P0-02=1 *** ![SKF8000系列矢量变频器外接远传压力表-简单恒压供水接线图](/images/docs/sk800/jxt10.jpg "SKF8000系列45~720KW矢量变频器外接远传压力表-简单恒压供水接线图") 说明：变频器作为恒压供水系统的核心，能够实时监测水压变化，并根据需求智能调节水泵的转速。当多个用户同时使用水源时，变频器会自动增加水泵的输出功率，保持稳定的水压；而在使用较小的水流量时，变频器则会降低水泵的输出功率，避免过高的水压。 变频器参数设置：P0-29=00001，b0-00=压力表量程，b0-01=设定压力，b0-02=睡眠压力，b0-03=唤醒压力; 举例：如远传压力表量程为1MPA，b0-00=10，如量程为1.6MPA，b0-00=16。 上行显示设定压力，下行显示压力表反馈压力。改变设定压力通过面板增加🔼/减少🔽键调整，显示压力单位为公斤。上行可通过▶️键切换显示母线电压，电流，频率，设定压力，反馈压力。 🌟备注1：以上设置为P0-29=00001后默认外部端子运行，如需面板启动，要设置P0-02=0。 🌟备注2：b0-02和b0-03设置是相对b0-01的百分比。 *** ![SKF8000系列矢量变频器外接压力传感器-简单恒压供水接线图](/images/docs/sk800/jxt12.jpg "SKF8000系列45~720KW矢量变频器外接压力传感器-简单恒压供水接线图") 说明：变频器作为供水系统的核心，能够实时监测水压变化，并根据需求智能调节水泵的转速。当多个用户同时使用水源时，变频器会自动增加水泵的输出功率，保持稳定的水压；而在使用较小的水流量时，变频器则会降低水泵的输出功率，避免过高的水压。 变频器参数设置：P0-29=00001，b0-00=压力变送器量程，b0-01=设定压力，b0-02=睡眠压力，b0-03=唤醒压力; 举例：如压力变送器量程为1MPA，b0-00=10，如量程为1.6MPA，b0-00=16。 上行显示设定压力，下行显示压力变送器反馈压力。改变设定压力通过面板增加🔼/减少🔽键调整，显示压力单位为公斤。上行可通过▶️键切换显示母线电压，电流，频率，设定压力，反馈压力。 🌟备注1：以上设置为P0-29=00001后默认外部端子运行，如需面板启动，要设置P0-02=0。 🌟备注2：b0-02和b0-03设置是相对b0-01的百分比。 *** ![SKF8000系列高性能通用矢量变频器一用一备接线图](/images/docs/sk800/yyyb.jpg "SKF8000系列高性能通用矢量变频器：一用一备接线图") *** ![SKF8000系列高性能通用矢量变频器一变频两工频接线图](/images/docs/sk800/yblg.jpg "SKF8000系列高性能通用矢量变频器：一变频两工频接线图") #### 通用变频器多段速指令功能说明 4个多段速指令端子，可以组合为16种状态，这16种状态对应16个指令设定值。具体如下表所示： | K4| K3 | K2 | K1 |指令设定 | 对应参数 | | :----: | :----: | :----: | :----: | :----: | :----: | | OFF| OFF | OFF |OFF |多段指定0 | PC-00 | | OFF| OFF | OFF |ON |多段指定1 | PC-01 | | OFF| OFF | ON |OFF |多段指定2 | PC-02 | | OFF| OFF | ON |ON |多段指定3 | PC-03 | | OFF| ON | OFF |OFF |多段指定4 | PC-04 | | OFF| ON | OFF |ON |多段指定5 | PC-05 | | OFF| ON | OFF |ON |多段指定6 | PC-06 | | OFF| ON | ON |ON |多段指定7 | PC-07 | | ON| OFF | OFF | OFF |多段指定8 | PC-08 | | ON| OFF | OFF | ON |多段指定9 | PC-09 | | ON| OFF | ON | OFF |多段指定10 | PC-10 | | ON| OFF | ON | ON |多段指定11 | PC-11 | | ON| ON | OFF | OFF |多段指定12 | PC-12 | | ON| ON | OFF | ON |多段指定13 | PC-13 | | ON| ON | ON | OFF |多段指定14 | PC-14 | | ON| ON | ON | ON |多段指定15 | PC-15 | 当频率源选择为多段速时，功能码PC-00~PC-15的100%，对应PC-10(最大频率) ## 6.变频器功能参数表 ✅：表示该参数的设定值在[变频器](/products/vector-variable-frequency-driver/)处于停机、运行状态中，均可更改； ✳️：表示该参数的设定值在变频器处于运行状态时，不可更改； ❎：表示该参数的数值是实际检测记录值，不能更改； ### P0组：基本参数 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | P0-00| G/P机型 | 1：G型
2：P型 |1 | ✳️ | 61440 | | P0-01| 电机控制方式 | 0：无速度传感器矢量控制
2：V/F控制 |2 | ✳️ | 61441 | | P0-02| 命令源选择 | 0：面板命令通道（LED灯灭）
1：端子命令通道（LED灯亮）
2：通讯命令通道（LED灯闪） |0 | ✅ | 61442 | | P0-03| 主频率源X选择 | 0：数字设定（预置频率P0-08，UP/DOWN可修改，掉电不记忆）
1：数字设定（预置频率P0-08，UP/DOWN可修改，掉电记忆）
2：AI1
3：AI2
4：AI3键盘电位器
5：HDI脉冲设定（X5）
6：多段指令
7：简易PLC
8：PID
9：通讯给定 |4 | ✳️ | 61443 | | P0-04| 频率源Y选择 | 同P0-03（主频率源X选择） |0 | ✳️ | 61444 | | P0-05| 叠加时频率源Y选择范围 | 0：相对于最大频率
1：相对于频率源X |0 | ✅ | 61445 | | P0-06| 叠加时频率源Y范围 | 0%~150% |100% | ✅ | 61446 | | P0-07| 频率源叠加方式选择 | 个位：频率源选择
0：主频率源X
1：主辅运算（运算方式由十位确定）
2：主频率源X与辅助频率源Y切换
3：主频率源X与主辅运算结果切换
4：辅频率源Y与主辅运算结果切换
十位：频率源主辅运算关系
0：主+辅
1：主-辅
2：二者最大值
3：二者最小值
4：主*辅 |00 | ✅ | 61447 | | P0-08| 预置频率 | 0.00Hz~最大频率（P0-10） |50Hz | ✅ | 61448 | | P0-09| 运行方向 | 0：方向一致
1：方向相反 |0 | ✅ | 61449 | | P0-10| 最大频率 | 50.00Hz~320.00Hz(P0-22=2)
50.0Hz~3200.0Hz(P0-22=1) |50.00Hz
50.0Hz | ✳️ | 61450 | | P0-11| 上限频率源 | 0：P0-12设定
1：AI1
2：AI2
3：AI3外引键盘电位器
4：HDI脉冲设定
5：通讯给定 |0 | ✳️ | 61451 | | P0-12| 上限频率 | 下限频率P0-14~最大频率P0-10 |50.00Hz | ✅ | 61452 | | P0-13| 上限频率偏置 | 0.00Hz~最大频率（P0-10） |0.00Hz | ✅ | 61453 | | P0-14| 下限频率 | 0.00Hz~上限频率（P0-12） |0.00Hz | ✅ | 61454 | | P0-15| 载波频率 | 0.5kHz~16.0kHz |机型确定 | ✅ | 61455 | | P0-16| 载波频率随温度调整 | 0：否
1：是 |0 | ✅ | 61456 | | P0-17| 加速时间1 | 0s~65000s(P0-19=0)
0.0s~6500.0s(P0-19=1)
0.00s~650.00s(P0-19=2) |机型确定 | ✅ | 61457 | | P0-18| 减速时间1 | 同上 |机型确定 | ✅ | 61458 | | P0-19| 加减速时间单位 | 0：1秒
1：0.1秒
2：0.01秒 |1 | ✳️ | 61459 | | P0-21| 叠加时辅助频率源偏置频率 | 0.00Hz~最大频率（P0-10） |0.00Hz | ✅ | 61461 | | P0-22| 频率指定分辨率 | 1：0.1Hz
2：0.01Hz
注：改为1可以实现高频率输出 |2 | ✳️ | 61462 | | P0-23| 数字设定频率停机记忆 | 0：不记忆
1：记忆 |0 | ✅ | 61463 | | P0-24| 保留 | - |0 | ✅ | 61464 | | P0-25| 加减速时间基准频率 | 0：最大频率P0-10
1：设定频率 |0 | ✳️ | 61465 | | P0-26| 运行时频率指令UP/DOWN基准 | 0：运行频率
1：设定频率 |1 | ✳️ | 61466 | | P0-27| 命令源捆绑频率源 | 个位：操作面板命令绑定频率源选择
0：无绑定
1：数字设定频率
2：AI1
3：AI2
4：AI3外引键盘电位器
5：HDI脉冲设定（X5）
6：多段速
7：简易PLC
8：PID
9：通讯给定
十位：端子命令绑定频率源选择
百位：通讯命令绑定频率源选择
千位：自动运行绑定频率源选择 |0000 | ✅ | 61467 | | P0-28| 保留 | | | | | | P0-29| 应用宏 | 设定范围：0~65535
10000：功能码恢复出厂设定宏
1：变频单泵恒压供水宏
2：一拖三恒压供水宏（1变2工）
3：一拖五恒压供水宏（1变4工）
7：消防巡检供水宏
11：数控机床100Hz宏1
12：数控机床100Hz宏2
21：主轴雕刻400Hz宏1
22：主轴雕刻400Hz宏2
注1：选择宏编号前，先执行P0-29恢复出厂值，再选择宏编号。
注2：一拖多供水详见b0参数组 |0 | ✅ | 61469 | ### P1组：电机参数 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | P1-00| 电机类型选择 | 0：普通异步电机
1：变频异步电机
2：永磁同步电机（另建说明书） |0| ✳️ | 61696 | | P1-01| 电机额定功率 | 0.1~1000KW |机型确定 | ✳️ | 61697 | | P1-02| 电机额定电压 | 1~380V |机型确定 | ✳️ | 61698 | | P1-03| 电机额定电流 | 0.01~100.00A |机型确定 | ✳️ | 61699 | | P1-04| 电机额定频率 | 0.01Hz~最大频率 |机型确定 | ✳️ | 61700 | | P1-05| 电机额定转速 | 1~65535rpm |机型确定 | ✳️ | 61701 | | P1-10| 异步电机空载电流 | 0.01~P1-03 |调谐参数 | ✳️ | 61706 | | P1-37| 调谐选择 | 0：无操作
1：异步机静止调谐
2：异步机完整调谐
3：静止调谐2 |0 | ✳️ | 61733 | ### P2组：矢量参数 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | P2-00| 速度环比例增益1 | 1~100 |30 | ✅ | 61952 | | P2-01| 速度环积分时间1 |0.01~10.00s| 0.50s | ✅ | 61953 | | P2-02| 切换频率1 | 0.00~P2-05 |5.00Hz | ✅ | 61954 | | P2-03| 速度环比例增益2 | 1~100 |20 | ✅ | 61955 | | P2-04| 速度环积分时间2 | 0.01~10.00s |1.00s | ✅ | 61956 | | P2-05| 切换频率2 | P2-2~最大频率 |10.00Hz | ✅ | 61957 | | P2-06| 矢量控制转差增益 | 50%~200% |150% | ✅ | 61958 | | P2-07| 速度环滤波时间常数 | 0.000~0.100s |0.000s | ✅ | 61959 | | P2-08| 矢量控制过励磁增益 | 0~200 |64 | ✅ | 61960 | | P2-09| 速度控制方式下转矩上限源 | 0：功能码P2-10设定
1：AI1
2：AI2
3：键盘电位器
4：PULSE脉冲给定
5：通讯给定
6：MIN(AI1,AI2)
7：MAX(AI1,AI2)
1-7选项的满量程对应P2-10 |0 | ✅ | 61961 | | P2-10| 速度控制方式下转矩上限数字设定 | 0.0%~200.0% |150.0% | ✅ | 61962 | | P2-13| 励磁调节比例增益 | 0~60000 |2000 | ✅ | 61965 | | P2-14| 励磁调节积分增益 | 0~60000 |1300 | ✅ | 61966 | | P2-15| 转矩调节比例增益 | 0~60000 |2000 | ✅ | 61967 | | P2-16| 转矩调节积分增益 | 0~60000 |1300 | ✅ | 61968 | | P2-17| 速度环积分属性 | 个位：积分分离
0：无效
1：有效 |0 | ✅ | 61969 | ### P3组：V/F控制参数 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | P3-00| V/F曲线设定 | 1：G型
2：P型 |1 | ✳️ | 62208 | | P3-01| 转矩提升 | 1：G型
2：P型 |1 | ✅ | 62209 | | P3-02| 转矩提升截止频率 | 1：G型
2：P型 |1 | ✳️ | 62210 | | P3-03| 多点VF频率点1 | 1：G型
2：P型 |1 | ✳️ | 62211 | | P3-04| 多点VF电压点1 | 1：G型
2：P型 |1 | ✳️ | 62212 | | P3-05| 多点VF频率点2 | 1：G型
2：P型 |1 | ✳️ | 62213 | | P3-06| 多点VF电压点2 | 1：G型
2：P型 |1 | ✳️ | 62214 | | P3-07| 多点VF频率点3 | 1：G型
2：P型 |1 | ✳️ | 62215 | | P3-08| 多点VF电压点3 | 1：G型
2：P型 |1 | ✳️ | 62216 | | P3-09| VF转差补偿增益 | 1：G型
2：P型 |1 | ✅ | 62217 | | P3-10| VF过励磁增益 | 1：G型
2：P型 |1 | ✅ | 62218 | | P3-11| VF振荡抑制增益 | 1：G型
2：P型 |1 | ✅ | 62219 | ### P4组：输入端子参数 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | P4-00| X1端子功能选择 | 0：无功能
1：正转运行（FWD）
2：反转运行（REV）
3：三线式运行控制
4：正转点动（FJOG）
5：反转点动（RJOG）
6：端子UP
7：端子DOWN
8：自由停车
9：故障复位（RESET）
10：运行暂停
11：外部故障常开输入
12：多段指令端子1
13：多段指令端子2
14：多段指令端子3
15：多段指令端子4
16：加减速时间选择端子1
17：加减速时间选择端子2
18：频率切换
19：UP/DOWN设定清零（端子/键盘）
20：运行命令切换端子1
21：加减速禁止
22：PID暂停
23：PLC状态复位
24：摆频暂停
25：计数器输入
26：计数器复位
27：长度计数输入
28：长度复位
29：转矩控制禁止
30：HDI脉冲频率输入（X5）
31：保留
32：立即直流制动
33：外部故障常闭输入
34：频率修改使能
36：外部停车端子1
37：运行命令切换端子2
38：PID积分暂停
39：频率源X与预置频率切换
40：频率源Y与预置频率切换
43:PID参数切换
44：用户自定义故障1
45：用户自定义故障2
46：速度控制/转矩控制切换
47：紧急停车
48：外部停车端子2
49：减速直流制动
50：本次运行时间清零
51：两线式和三线式切换
52：禁止反转
53：单端子UP/DOWN使能，频率源切换（同功能18）
54：端子激活UP，不激活为DOWN |01 | ✳️ | 62464 | | P4-01| X2端子功能选择 | 同P4-00 |02 | ✳️ | 62465 | | P4-02| X3端子功能选择 | 同P4-00 |04 | ✳️ | 62466 | | P4-03| X4端子功能选择 | 同P4-00 |09 | ✳️ | 62467 | | P4-04| X5端子功能选择 | 同P4-00 |12 | ✳️ | 62468 | | P4-05| X6端子功能选择 | 同P4-00 |00 | ✳️ | 62469 | | P4-06| X7端子功能选择 | 同P4-00 |00 | ✳️ | 62470 | | P4-10| X端子滤波时间 | 0.000s~1.000s |0.010s | ✅ | 62474 | | P4-11| 端子命令方式 | 0：两线式1
1：两线式2
2：三线式1
3：三线式2 |0 | ✳️ | 62475 | | P4-12| 端子UP/DOWN变化率 | 0.001Hz/s~65.535Hz/s |1.00Hz/s | ✅ | 62476 | | P4-13| AI曲线1最小输入 | 0.00v~P4-15 |0.00V | ✅ | 62477 | | P4-14| AI曲线1最小输入对应设定 | -100.0%~+100.0% |0.0% | ✅ | 62478 | | P4-15| AI曲线1最大输入 | P4-13~+10.00V |10.00V | ✅ | 62479 | | P4-16| AI曲线1最大输入对应设定 | -100.0%~+100.0% |100.0% | ✅ | 62480 | | P4-17| AI滤波时间 | 0.00s~10.00s |0.10s | ✅ | 62481 | | P4-18| AI曲线2最小输入 | 0.00V~P4-20 |0.00V | ✅ | 62482 | | P4-19| AI曲线2最小输入对应设定 | -100.0%~+100.0% |0.0% | ✅ | 62483 | | P4-20| AI曲线2最大输入 | P4-18~+10.00V |10.00V | ✅ | 62484 | | P4-21| AI曲线2最大输入对应设定 | -100.O%~+100.0% |100.0% | ✅ | 62485 | | P4-22| AI2滤波时间 | 0.00s~10.00s |0.10s | ✅ | 62486 | | P4-23| AI曲线3最小输入 | 0.00V~P4-25 |0.00V | ✅ | 62487 | | P4-24| AI曲线3最小输入对应设定 | -100.O%~+100.0% |0.0% | ✅ | 62488 | | P4-25| AI曲线3最大输入 | P4-23~+10.00V |10.00V | ✅ | 62489 | | P4-26| AI曲线3最大输入对应设定 | -100.O%~+100.0% |100.0% | ✅ | 62490| | P4-27| AI3滤波时间 | 0.00s~10.00s |0.10s | ✅ | 62491 | | P4-28| HDI脉冲最小输入 | 0.00kHz~P4-30 |0.00kHz | ✅ | 62492 | | P4-29| HDI脉冲最小输入对应设定 | -100.O%~+100.0% |0.0% | ✅ | 62493 | | P4-30| HDI脉冲最大输入 | P4-28~50.00kHz |50.00kHz | ✅ | 62494 | | P4-31| HDI脉冲最大输入对应设定 | -100.O%~+100.0% |100.0% | ✅ | 62495 | | P4-32| HDI脉冲滤波时间 | 0.00s~10.00s |0.10s | ✅ | 62496 | | P4-33| AI曲线选择 | 个位：AI1曲线选择
1：曲线1（2点，P4-13~P4-16）
2：曲线2（2点，P4-18~P4-21）
3：曲线3（2点，P4-23~P4-26）
十位：AI2低于最小输入设定选择，同上
百位：AI3低于最小输入设定选择，同上 |321 | ✅ | 62497 | | P4-34| AI低于最小输入设定选择 | 个位：AI1低于最小输入设定选择
0：对应最小输入设定
1：0.0%
十位：AI2低于最小输入设定选择，同上
百位：AI3低于最小输入设定选择，同上 |000 | ✅ | 62498 | | P4-35| X端子有效模式选择1 | 0：高电平有效
1：低电平有效
个位：X1
十位：X2
百位：X3
千位：X4
万位：X5 |000 | ✅ | 62499 | | P4-37| AI输入电压/电流选择 | 个位：AI1
十位：AI2
0：电压输入
1：电流输入 |000 | ✳️ | 62501 | | P4-38| X1导通延迟时间 | 0.0s~6553.5s |0.0s | ✳️ | 62502 | | P4-39| X2导通延迟时间 | 0.0s~6553.5s |0.0s | ✳️ | 62503 | | P4-40| X3导通延迟时间 | 0.0s~6553.5s |0.0s | ✳️ | 62504 | | P4-41| X4导通延迟时间 | 0.0s~6553.5s |0.0s | ✳️ | 62505 | | P4-42| X5导通延迟时间 | 0.0s~6553.5s |0.0s | ✳️ | 62506 | | P4-43| X6导通延迟时间 | 0.0s~6553.5s |0.0s | ✳️ | 62507 | | P4-44| X7导通延迟时间 | 0.0s~6553.5s |0.0s | ✳️ | 62508 | | P4-48| X1断开延迟时间 | 0.0s~6553.5s |0.0s | ✳️ | 62512 | | P4-49| X2断开延迟时间 | 0.0s~6553.5s |0.0s | ✳️ | 62513 | | P4-50| X3断开延迟时间 | 0.0s~6553.5s |0.0s | ✳️ | 62514 | | P4-51| X4断开延迟时间 | 0.0s~6553.5s |0.0s | ✳️ | 62515 | | P4-52| X5断开延迟时间 | 0.0s~6553.5s |0.0s | ✳️ | 62516 | | P4-53| X6断开延迟时间 | 0.0s~6553.5s |0.0s | ✳️ | 62517 | | P4-54| X7断开延迟时间 | 0.0s~6553.5s |0.0s | ✳️ | 62518 | ### P5组：输出端子参数 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | P5-00| HDO端子输出模式选择 | 0：高速脉冲输出（HDO）
1：端子开关量输出（FMR） |0 | ✅ | 62720 | | P5-01| HDO端子开关量
输出功能选择（FMR） | 0：无输出
1：变频器运行中
2：故障输出（故障停机）
3：频率水平检测FDT1输出
4：频率到达
5：零速运行中（停机时不输出）
6：电机过载预报警
7：变频器过载预报警
8：设定记数值到达
9：指定记数值到达
11：PLC循环完成
12：累计运行时间到达
13：频率限定中
14：转矩限定中
15：运行准备就绪
16：AI1>AI2
17：上限频率到达
18：下限频率到达（运行有关）
19：欠压状态输出
20：通讯设定
23：零速运行中2（停机时也输出）
24：累计上电时间到达
25：频率水平检测FDT2输出
26：频率1到达输出
27：频率2到达输出
28：电流1到达输出
29：电流2到达输出
30：定时到达输出
31：AI1输入超限
32：掉载中
33：反向运行中
34：零电流状态
35：模块温度到达
36：输出电流超限
37：下限频率到达（停机也输出）
38：告警输出（继续运行）
40：本次运行时间到达
41：故障输出（为自由停机的故障且欠压不输出）
42：频率1≤运行频率≤频率2
43：频率1≥运行频率≥频率2
44：频率1≤设定频率≤频率2
45：频率1≥设定频率≥频率2
46：联动X1端子输出
47：联动X2端子输出
48：联动X3端子输出
49：联动X4端子输出
50：辅助电机水泵1
51：辅助电机水泵2
52：辅助电机水泵3
53：辅助电机水泵4|0 | ✅ | 62721 | | P5-02| 继电器RY1功能选择
(K1A-K1B-K1C) | 同P5-01 |2 | ✅ | 62722 | | P5-03| 继电器RY2功能选择
(K2A-K2B-K2C) | 同P5-01 |0 | ✅ | 62723 | | P5-04| Y1输出功能选择 | 同P5-01 |1 | ✅ | 62724 | | P5-06| HDO高速脉冲输出功能选择 | 0：运行频率
1：设定频率
2：输出电流
3：输出转矩
4：输出功率
5：输出电压
6：HDI脉冲输入（100.0%对应100.0KHz）
7：AI1
8：AI2
9：AI3
11：记数值
12：通讯设定
13：电机转速
14：输出电流（100.0%对应1000.0A）
15：输出电压（100.0%对应1000.0V）
16：保留
17：变频器输出转矩 |0 | ✅ | 62726 | | P5-07| AO1输出功能选择 | 同P5-06 |0 | ✅ | 62727 | | P5-08| AO2输出功能选择 | 同P5-06 |0 | ✅ | 62728 | | P5-09| HDO输出最大频率 | 0.01kHz~50.00kHz |50.00kHz | ✅ | 62729 | | P5-10| AO1零偏系数 | -100.00%~+100.00% |0.0% | ✅ | 62730 | | P5-11| AO1增益 | -10.00~+10.00 |1.00 | ✅ | 62731 | | P5-12| AO2零偏系数 | -100.00%~+100.00% |0.0% | ✅ | 62732 | | P5-13| AO2增益 | -10.00~+10.00 |1.00 | ✅ | 62733 | | P5-17| FMR延迟闭合时间 | 0.0s~6553.5s |0.0s | ✅ | 62737 | | P5-18| RY1延迟闭合时间 | 0.0s~6553.5s |0.0s | ✅ | 62738 | | P5-19| RY2延迟闭合时间 | 0.0s~6553.5s |0.0s | ✅ | 62739 | | P5-20| Y1延迟闭合时间 | 0.0s~6553.5s |0.0s | ✅ | 62740 | | P5-21| 保留 | - |- | - | 62741 | | P5-22| Y端子输出有效状态选择 | 0：正逻辑
1：反逻辑
个位：HDO端子
十位：RY1
百位：RY2
千位：Y1
万位：保留 |00000 | ✅ | 62742 | | P5-23| AO电流输出选择 | 个位：AO1
十位：AO2
0：0~20mA
1：4~20mA |00 | ✅ | 62743 | | P5-24| FMR延迟断开时间 | 0.0s~6553.5s |0.0s | ✅ | 62744 | | P5-25| RY1延迟断开时间 | 0.0s~6553.5s |0.0s | ✅ | 62745 | | P5-26| RY2延迟断开时间 | 0.0s~6553.5s |0.0s | ✅ | 62746 | | P5-27| Y1延迟断开时间 | 0.0s~6553.5s |0.0s | ✅ | 62747 | ### P6组：启停控制参数 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | P6-00| 启动方式 | 0：直接启动
1：速度跟踪再启动
2：预励磁启动（交流异步机） |0 | ✅ | 62976 | | P6-01| 转速追踪方式 | 0：从停机频率开始
1：从零速开始
2：从最大频率开始 |0 | ✳️ | 62977 | | P6-02| 转速跟踪快慢 | 1~100 |20 | ✅ | 62978 | | P6-03| 启动频率 | 0~P0-08 |0.00Hz | ✅ | 62979 | | P6-04| 启动频率保持时间 | 0.0s~100.0s |0.0s | ✳️ | 62980 | | P6-05| 启动直流制动电流/预励磁电流 | 0%~100% |0% | ✳️ | 62981 | | P6-06| 启动直流制动时间/预励磁时间 | 0.0s~100.0s |0.0s | ✳️ | 62982 | | P6-07| 加减速方式 | 0：直线加减速
1：S曲线加减速A
2：S曲线加减速B |0 | ✳️ | 62983 | | P6-08| S曲线开始段时间比例 | 0.0%~(100.0%-P6-09) |30.0% | ✳️ | 62984 | | P6-09| S曲线结束段时间比例 | 0.0%~(100.0%-P6-08) |30.0% | ✅ | 62985 | | P6-10| 停机方式 | 0：减速停车
1：自由停车 |0 | ✅ | 62986 | | P6-11| 停机直流制动起始频率 | 0.00Hz~最大频率 |0.00Hz | ✅ | 62987 | | P6-12| 停机直流制动等待时间 | 0.0s~100.0s |0.0s | ✅ | 62988 | | P6-13| 停机直流制动电流 | 0%~100% |0% | ✅ | 62989 | | P6-14| 停机直流制动时间 | 0.0s~100.0s |0.0s | ✅ | 62990 | | P6-15| 制动使用率 | 0%~100% |100% | ✅ | 62991 | ### P7组：键盘与显示 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | P7-01| MF.K键功能选择 | 0：MF.K无效
1：操作面板命令通道与远程命令通道（端子命令通道或通讯命令通道）切换
2：正反转切换
3：正转点动
4：反转点动 |2 | ✅ | 63233 | | P7-02| STOP/RESET键功能 | 0：只在键盘操作方式下，STOP/RESET键停机功能有效
1：在任何情况下，STOP/RESET键停机功能均有效 |1 | ✅ | 63234 | | P7-03| LED运行显示参数1 | 0000~FFFF
Bit00：运行频率1（Hz）
Bit01：设定频率（Hz）
Bit02：母线电压（V）
Bit03：输出电压（V）
Bit04：输出电流（A）
Bit05：输出功率（KW）
Bit06：输出转矩（%）
Bit07：X输入状态
Bit08：Y输出状态
Bit09：AI1电压（V）
Bit10：AI2电压（V）
Bit11：AI3面板电位器电压（V）
Bit12：计数值
Bit13：保留
Bit14：负载速度显示
Bit15：PID设定（供水宏显示压力值）|001F | ✅ | 63235 | | P7-04| LED运行显示参数2 | 0000~FFFF
Bit00：PID反馈（供水宏显示压力值）
Bit01：PLC阶段
Bit02：HDI输入脉冲频率（kHz）
Bit03：运行频率2（Hz）
Bit04：剩余运行时间
Bit05：AI1校正前电压（V）
Bit06：AI2校正前电压（V）
Bit07：AI3面板电位器校正前电压（V）
Bit08：线速度
Bit09：当前上电时间（Hour）
Bit10：当前运行时间（Min）
Bit11：HDI输入脉冲频率（Hz）
Bit12：通讯设定值
Bit13：编码器反馈速度（Hz）
Bit14：主频率X显示（Hz）
Bit15：辅助频率Y显示（Hz） | ✅ | 63236 | | P7-05| LED停机显示参数 | 0000~FFFF
Bit00：设定频率（Hz）
Bit01：母线电压（V）
Bit02：X输入状态
Bit03：Y输出状态
Bit04：AI1电压（V）
Bit05：AI2电压（V）
Bit06：AI3面板电位器电压（V）
Bit07：计数值
Bit08：长度值
Bit09：PLC阶段
Bit10：负载速度
Bit11：PID设定（压力）
Bit12：HDI输入脉冲频率（Hz）
Bit13：PID反馈（压力）（Hz） |0033 | ✅ | 63237 | | P7-06| 负载速度显示系数 | 0.0001~6.5000 |1.000 | ✅ | 63238 | | P7-07| 逆变器模块散热器温度 | 0.0℃~100.0℃ |- | ❎ | 63239 | | P7-09| 累计运行时间 | 0h~65535h |- | ✅ | 63241 | | P7-12| 负载速度显示小数点位数 | 0：0位小数位
1：1位小数位
2：2位小数位
3：3位小数位 |1 | ✅ | 63244 | | P7-13| 累计上电时间 | 0~65535h |- | ❎ | 63245 | | P7-14| 累计耗电量 | 0~65535度 |- | ❎ | 63246 | | P7-17| 数码管2停机监视选择 | 0000~FFFF |0000 | ✅ | 63249 | | P7-18| 数码管2运行监视选择 | 0000~FFFF |0000 | ✅ | 63250 | ### P8组：辅助功能参数 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | P8-00| 点动运行频率 | 0.00Hz~最大频率 |6.00Hz | ✅ | 63488 | | P8-01| 点动加速时间 | 0.0s~6500.0s |20.0s | ✅ | 63489 | | P8-02| 点动减速时间 | 0.0s~6500.0s |20.0s | ✅ | 63490 | | P8-03| 加速时间2 | 0.0s~6500.0s |机型确定 | ✅ | 63491 | | P8-04| 减速时间2 | 0.0s~6500.0s |机型确定 | ✅ | 63492 | | P8-05| 加速时间3 | 0.0s~6500.0s |机型确定 | ✅ | 63493 | | P8-06| 减速时间3 | 0.0s~6500.0s |机型确定 | ✅ | 63494 | | P8-07| 加速时间4 | 0.0s~6500.0s |机型确定 | ✅ | 63495 | | P8-08| 减速时间4 | 0.0s~6500.0s |机型确定 | ✅ | 63496 | | P8-09| 跳跃频率1 | 0.00Hz~最大频率 |0.00Hz | ✅ | 63497 | | P8-10| 跳跃频率2 | 0.00Hz~最大频率 |0.00Hz | ✅ | 63498 | | P8-14| 设定频率低于下限频率运行模式 | 0：以下限频率运行
1：停机
2：零速运行 |0 | ✅ | 63502 | | P8-15| 下垂控制 | 0.00Hz~10.00Hz |0.00Hz | ✅ | 63503 | | P8-16| 设定累计上电到达时间 | 0h~65000h |0h | ✅ | 63504 | | P8-17| 设定累计运行到达时间 | 0h~65000h |0h | ✅ | 63505 | | P8-18| 启动保护选择 | 0：不保护
1：保护 |0 | ✅ | 63506 | | P8-19| 频率检测值（FDT1） | 0.00Hz~最大频率 |50.00Hz | ✅ | 63507 | | P8-20| 频率检测滞后值 | 0.0%~100.0%(FDT1电平) |5.0% | ✅ | 63508 | | P8-21| 频率到达检测宽度 | 0.0%~100.0%(最大频率) |0.0% | ✅ | 63509 | | P8-25| 加速时间1与加速时间2切换频率点 | 0.00Hz~最大频率 |0.00Hz| ✅ | 63513 | | P8-26| 减速时间1与减速时间2切换频率点 | 0.00Hz~最大频率 |0.00Hz | ✅ | 63514 | | P8-27| 端子点动优先 | 0：无效
1：有效 |0 | ✅ | 63515 | | P8-28| 频率检测值（FDT2） | 0.00Hz~最大频率 |50.00Hz | ✅ | 63516 | | P8-29| 频率检测滞后值 | 0.0%~100.0%(FDT2电平) |5.0% | ✅ | 63517 | | P8-30| 任意到达频率检测值1 | 0.00Hz~最大频率 |50.00Hz | ✅ | 63518 | | P8-31| 任意到达频率检测宽度1 | 0.0%~100.0%(最大频率) |0.0% | ✅ | 63519 | | P8-32| 任意到达频率检测值2 | 0.00Hz~最大频率 |50.00Hz | ✅ | 63520 | | P8-33| 任意到达频率检测宽度2 | 0.0%~100.0%(最大频率) |0.0% | ✅ | 63521 | | P8-34| 零电流检测水平 | 0.0%~300.0% |5.0% | ✅ | 63522 | | P8-35| 零电流检测延迟时间 | 0.01s~600.00s |0.10s | ✅ | 63523 | | P8-36| 输出电流超限值 | 0.0%(不检测) |200.0% | ✅ | 63524 | | P8-37| 输出电流超限延迟时间 | 0.00s~600.00s |0.00s | ✅ | 63525 | | P8-38| 任意到达电流1 | 0.0%~300.0%(电机额定电流) |100.0% | ✅ | 63526 | | P8-39| 任意到达电流1宽度 | 0.0%~300.0%(电机额定电流) |0.0% | ✅ | 63527 | | P8-40| 任意到达电流2 | 0.0%~300.0%(电机额定电流) |100.0% | ✅ | 63528 | | P8-41| 任意到达电流2宽度 | 0.0%~300.0%(电机额定电流) |0.0% | ✅ | 63529 | | P8-42| 定时功能选择 | 0：无效
1：有效 |0 | ✅ | 63530 | | P8-43| 定时运行时间选择 | 0：P8-44设定
1：AI1
2：AI2
3：AI3
注：模拟输入量程对应P8-44 |0 | ✅ | 63531 | | P8-44| 定时运行时间 | 0.0Min~6500.0Min |0.0Min | ✅ | 63532 | | P8-45| AI1输入电压保护值下限 | 0.00V~P8-46 |3.10V | ✅ | 63533 | | P8-46| AI1输入电压保护值上限 | P8-45~10.00V |6.80V | ✅ | 63534 | | P8-47| 模块温度到达 | 0℃~100℃ |75℃ | ✅ | 63535 | | P8-48| 风扇控制 | 0：运行时风扇转
1：风扇一直转 |0 | ✅ | 63536 | | P8-49| 唤醒频率 | 休眠频率（P8-51）~最大频率（P0-10） |0.00Hz | ✅ | 63537 | | P8-50| 唤醒延迟时间 | 0.0s~6500.0s |0.0s | ✅ | 63538 | | P8-51| 休眠频率 | 0.00Hz~唤醒频率（P8-49） |0.00Hz | ✅ | 63539 | | P8-52| 休眠延迟时间 | 0.0s~6500.0s |0.0S | ✅ | 63540 | | P8-53| 本次运行到达时间设定 | 0.0Min~6500.0Min |0.0Min | ✅ | 63541 | ### P9组：故障与保护参数 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | P9-00| 电机过载保护选择 | 0：禁止
1：允许 |1 | ✅ | 63744 | | P9-01| 电机过载保护增益 | 0.20~10.00 |1.00 | ✅ | 63745 | | P9-02| 电机过载预警系数 | 50%~100% |80% | ✅ | 63746 | | P9-03| 过压失速增益 | 0~100 |0 | ✅ | 63747 | | P9-04| 过压失速动作电压 | 200.0~2000.0V
220V:380V
380V:760V |机型确定 | ✅ | 63748 | | P9-05| 过流失速增益 | 0~100 |20 | ✅ | 63749 | | P9-06| 过流失速保护电流 | 100%~200% |150% | ✅ | 63750 | | P9-07| 上电对地短路保护选择 | 0：无效
1：有效 |1 | ✅ | 63751 | | P9-08| 能耗制动动作电压 | 200.0~2000.0V |220V:360V
380V:700V | ✅ | 63752 | | P9-09| 故障自动复位次数 | 0~20 |0 | ✅ | 63753 | | P9-10| 故障自动复位期间
故障DO动作选择 | 0：不动作
1：动作 |0 | ✅ | 63754 | | P9-11| 故障自动复位间隔时间 | 0.1s~100.0s |1.0s | ✅ | 63755 | | P9-12| 输入缺相保护选择 | 0：禁止
1：允许 |0 | ✅ | 63756 | | P9-13| 输出缺相保护选择 | 0：禁止
1：允许 |1 | ✅ | 63757 | | P9-14| 第一次故障类型 | 0：无故障
1：保留
2：加速过电流
3：减速过电流
4：恒速过电流
5：加速过电压
6：减速过电压
7：恒速过电压
8：缓冲电阻过载
9：欠压
10：变频器过载
11：电机过载
12：输入缺相
13：输入缺相
14：模块过热
15：外部故障
16：通讯异常
17：接触器异常
18：电流检测异常
19电机调谐异常
20：保留
21：参数读写异常
22：变频器硬件异常
23：电机对地短路
24：保留
25：保留
26：运行时间到达
27：用户自定义故障1
28：用户自定义故障2
29：上电时间到达
30：掉载
31：运行时PID反馈丢失
40：快速限流超时
41：运行时切换电机
42：速度偏差过大
43：电机超速
45：保留
51：保留 |-- | ❎ | 63758 | | P9-15| 第二次故障类型 | 同P9-14 |-- | ❎ | 63759 | | P9-16| 第三次（最近一次）故障类型 | 同P9-14 |-- | ❎ | 63760 | | P9-17| 第三次（最近一次）故障时频率 | -- |-- | ❎ | 63761 | | P9-18| 第三次（最近一次）故障时电流 | -- |-- | ❎ | 63762 | | P9-19| 第三次（最近一次）故障时母线电压 | -- |-- | ❎ | 63763 | | P9-20| 第三次（最近一次）故障时输入端子状态 | -- |-- | ❎ | 63764 | | P9-21| 第三次（最近一次）故障时输出端子状态 | -- |-- | ❎ | 63765 | | P9-22| 第三次（最近一次）故障时变频器状态 | -- |-- | ❎ | 63766 | | P9-23| 第三次（最近一次）故障时上电时间 | -- |-- | ❎ | 63767 | | P9-24| 第三次（最近一次）故障时运行时间 | -- |-- | ❎ | 63768 | | P9-27| 第二次故障时频率 | -- |-- | ❎ | 63771 | | P9-28| 第二次故障时电流 | -- |-- | ❎ | 63772 | | P9-29| 第二次故障时母线电压 | -- |-- | ❎ | 63773 | | P9-30| 第二次故障时输入端子状态 | -- |-- | ❎ | 63774 | | P9-31| 第二次故障时输出端子状态 | -- |-- | ❎ | 63775 | | P9-32| 第二次故障时变频器状态 | -- |-- | ❎ | 63776 | | P9-33| 第二次故障时上电时间 | -- |-- | ❎ | 63777 | | P9-34| 第二次故障时运行时间 | -- |-- | ❎ | 63778 | | P9-37| 第一次故障时频率 | -- |-- | ❎ | 63781 | | P9-38| 第一次故障时电流 | -- |-- | ❎ | 63782 | | P9-39| 第一次故障时母线电压 | -- |-- | ❎ | 63783 | | P9-40| 第一次故障时输入端子状态 | -- |-- | ❎ | 63784 | | P9-41| 第一次故障时输出端子状态 | -- |-- | ❎ | 63785 | | P9-42| 第一次故障时变频器状态 | -- |-- | ❎ | 63786 | | P9-43| 第一次故障时上电时间 | -- |-- | ❎ | 63787 | | P9-44| 第一次故障时运行时间 | -- |-- | ❎ | 63788 | | P9-47| 故障保护动作选择1 | 个位：电机过载（11）
0：自由停车
1：按停机方式停机
2：继续运行
十位：输入缺相（12）
百位：输出缺相（13）
千位：外部故障（15）
万位：通讯异常（16） |00000 | ✅ | 63791 | | P9-54| 故障时继续运行频率选择 | 0：以当前的运行频率运行
1：以设定频率运行
2：以上限频率运行
3：以下限频率运行
4：以异常备用频率运行 |0 | ✅ | 63798 | | P9-55| 异常备用频率 | 60.0%~100.0%
(100.0%对应最大频率P0-10) |100.0% | ✅ | 63799 | | P9-59| 瞬时停电动作选择 | 0：无效
1：减速
2：减速停机 |0 | ✅ | 63803 | | P9-60| 瞬时动作暂停判断电压 | P9-62~100.0% |100.0% | ✅ | 63804 | | P9-61| 瞬时停电电压回升判断时间 | 0.00s~100.00s |0.50s | ✅ | 63805 | | P9-62| 瞬时停电动作判断电压 | 60.0%~100.0%
（标准母线电压） |80.0% | ✅ | 63806 | | P9-63| 掉载保护选择 | 0：有效
1：无效 |0 | ✅ | 63807 | | P9-64| 掉载检测水平 | 0.0%~100.0% |10.0% | ✅ | 63808 | | P9-65| 掉载检测时间 | 0.0s~60.0s |1.0s | ✅ | 63809 | ### PA组：PID功能参数 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | PA-00| PID给定源 | 0：PA-01设定
1：AI1
2：AI2
3：AI3外引键盘电位器
4：HDI输入脉冲设定（X5）
5：通讯给定
6：多段指令给定
7：由供水组b0-01压力给定|0 | ✅ | 64000 | | PA-01| PID数值给定 | 0.0~100.0% |50.0% | ✅ | 64001 | | PA-02| PID反馈源 | 0：AI1
1：AI2
2：AI3外引键盘电位器
3：AI1-AI2
4：HDI输入脉冲设定（X5）
5：通讯给定
6：AI1+AI2
7：MAX(AI1,AI2)
8：MIN(AI1,AI2) | 0 | ✅ | 64002 | | PA-03| PID作用方向 | 0：正作用
1：反作用 |0 | ✅ | 64003 | | PA-04| PID给定反馈量程 | 0~65535 |1000 | ✅ | 64004 | | PA-05| 比例增益KP1 | 0.0~100.0 |20.0 | ✅ | 64005 | | PA-06| 积分时间Ti1 | 0.01~10.00s |2.00s | ✅ | 64006 | | PA-07| 微分时间Td1 | 0.000~10.000s |0.000s | ✅ | 64007 | | PA-08| PID反转截止频率 |0.00~最大频率 |2.00Hz | ✅ | 64008 | | PA-09| PID偏差极限 | 0.0~100.0% |0.0% | ✅ | 64009 | | PA-10| PID微分限幅 | 0.00~100.00% |0.1% | ✅ | 64010 | | PA-11| PID给定变化时间 | 0.00~650.00s |0.00s | ✅ | 64011 | | PA-12| PID反馈滤波时间 | 0.00~60.00s |0.00s | ✅ | 64012 | | PA-13| PID输出滤波时间 | 0.00~60.00s |0.00s | ✅ | 64013 | | PA-15| 比例增益KP2 | 0.0~100.0 |20.0 | ✅ | 64015 | | PA-16| 积分时间Ti2 | 0.01~10.00s |2.00s | ✅ | 64015 | | PA-17| 微分时间Td2 | 0.000~10.000s |0.000s | ✅ | 64017 | | PA-18| PID参数切换条件 | 0：不切换
1：通过X端子切换
2：根据偏差自动切换 |0 | ✅ | 64018 | | PA-19| PID参数切换偏差1 | 0.0%~PA-20 |20.0% | ✅ | 64019 | | PA-20| PID参数切换偏差2 | PA-19~100.0% |80.0% | ✅ | 64020 | | PA-21| PID初值 | 0.0~100.0% |0.0% | ✅ | 64021 | | PA-22| PID初值保持时间 | 0.00~650.00s |0.00s | ✅ | 64022 | | PA-23| 两次输出偏差正向最大值 | 0.00~100.00% |1.00% | ✅ | 64023 | | PA-24| 两次输出偏差反向最大值 | 0.00~100.00% |1.00% | ✅ | 64024 | | PA-25| PID积分属性 | 个位：积分分离
0：无效
1：有效
十位：输出到限值后是否停止积分
0：继续积分
1：停止积分 |00 | ✅ | 64025 | | PA-26| PID反馈丢失检测值 | 0.0%：不判断反馈丢失
0.1~100.0% |0.0% | ✅ | 64026 | | PA-27| PID反馈丢失检测时间 | 0.0s~20.0s |0.0s | ✅ | 64027 | | PA-28| PID停机运算 | 0：停机不运算
1：停机时运算 |1 | ✅ | 64028 | ### Pb组：摆频、定长和计数 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | Pb-00| 摆频设定方式 | 0：相对于中心频率
1：相对于最大频率 |0 | ✅ | 64256 | | Pb-01| 摆频幅度 | 0.0~100.0% |0.0% | ✅ | 64257 | | Pb-02| 突跳频率幅度 | 0.0~50.0% |0.0% | ✅ | 64258 | | Pb-03| 摆频周期 | 0.1~3000.0s |10.0s | ✅ | 64259 | | Pb-04| 摆频的三角波上升时间 | 0.1~100.0% |50.0% | ✅ | 64260 | | Pb-05| 设定长度 | 0~65535m |1000m | ✅ | 64261 | | Pb-06| 实际长度 | 0~65535m |0m | ✅ | 64262 | | Pb-07| 每米脉冲数 | 0.1~6553.5 |100.0 | ✅ | 64263 | | Pb-08| 设定计数值 | 1~65535 |1000 | ✅ | 64264 | | Pb-09| 指定计数值 | 1~65535 |1000 | ✅ | 64265 | ### Pc组：多段速指令和简易PLC | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | Pc-00| 多段指令0 | -100.0%~100.0% |0.0% | ✅ | 64512 | | Pc-01| 多段指令1 | -100.0%~100.0% |0.0% | ✅ | 64513 | | Pc-02| 多段指令2 | -100.0%~100.0% |0.0% | ✅ | 64514 | | Pc-03| 多段指令3 | -100.0%~100.0% |0.0% | ✅ | 64515 | | Pc-04| 多段指令4 | -100.0%~100.0% |0.0% | ✅ | 64516 | | Pc-05| 多段指令5 | -100.0%~100.0% |0.0% | ✅ | 64517 | | Pc-06| 多段指令6 | -100.0%~100.0% |0.0% | ✅ | 64518 | | Pc-07| 多段指令7 | -100.0%~100.0% |0.0% | ✅ | 64519 | | Pc-16| 简易PLC运行方式 | 0：单次运行结束停机
1：单次运行结束保持终值
2：一直循环 |0 | ✅ | 64528 | | Pc-17| 简易PLC掉电记忆选择 | 个位：掉电记忆选择
0：掉电不记忆
1：掉电记忆
十位：停机记忆选择
0：停机不记忆
1：停机记忆 |00 | ✅ | 64529 | | Pc-18| 简易PLC-0段运行时间 | 0.0s(h)~6553.5s(h) |0.0s(h) | ✅ | 64530 | | Pc-19| 简易PLC-0段加减速时间选择 | 0~3 |0 | ✅ | 64531 | | Pc-20| 简易PLC-1段运行时间 | 0.0s(h)~6553.5s(h) |0.0s(h) | ✅ | 64532 | | Pc-21| 简易PLC-1段加减速时间选择 | 0~3 |0 | ✅ | 64533 | | Pc-22| 简易PLC-2段运行时间 | 0.0s(h)~6553.5s(h) |0.0s(h) | ✅ | 64534 | | Pc-23| 简易PLC-2段加减速时间选择 | 0~3 |0 | ✅ | 64535 | | Pc-24| 简易PLC-3段运行时间 | 0.0s(h)~6553.5s(h) |0.0s(h) | ✅ | 64536 | | Pc-25| 简易PLC-3段加减速时间选择 | 0~3 |0 | ✅ | 64537 | | Pc-26| 简易PLC-4段运行时间 | 0.0s(h)~6553.5s(h) |0.0s(h) | ✅ | 64538 | | Pc-27| 简易PLC-4段加减速时间选择 | 0~3 |0 | ✅ | 64539 | | Pc-28| 简易PLC-5段运行时间 | 0.0s(h)~6553.5s(h) |0.0s(h) | ✅ | 64540 | | Pc-29| 简易PLC-5段加减速时间选择 | 0~3 |0 | ✅ | 64541 | | Pc-30| 简易PLC-6段运行时间 | 0.0s(h)~6553.5s(h) |0.0s(h) | ✅ | 64542 | | Pc-31| 简易PLC-6段加减速时间选择 | 0~3 |0 | ✅ | 64543 | | Pc-32| 简易PLC-7段运行时间 | 0.0s(h)~6553.5s(h) |0.0s(h) | ✅ | 64544 | | Pc-33| 简易PLC-7段加减速时间选择 | 0~3 |0 | ✅ | 64545 | | Pc-50| 简易PLC运行时间单位 | 0：s(秒)
1：h(时) |0 | ✅ | 64562 | | Pc-51| 多段指令0给定方式 | 0：功能码PC-00给定
1：AI1
2：AI2
3：AI3外引键盘电位器
4：HDI输入脉冲
5：PID
6：预置频率(P0-08)给定，UP/DOWN可修改 |0 | ✅ | 64563 | ### Pd组：通讯参数 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | Pd-00| 波特率 | 0：300BPS
1：600BPS
2：1200BPS
3：2400BPS
4：4800BPS
5：9600BPS
6：19200BPS
7：38400BPS
8：57600BPS |5 | ✅ | 64768 | | Pd-01| 数控格式 | 0：无校验（8-N-2）
1：偶校验（8-E-1）
2：奇校验（8-O-1）
3：无校验（8-N-1）|3 | ✅ | 64769 | | Pd-02| 本机地址 | 1~247 |1 | ✅ | 64770 | | Pd-03| 应答延迟 | 0~20ms |2 | ✅ | 64771 | | Pd-04| 通讯超时时间 | 0.0（无效）
0.1s~60.0s |0.0 | ✅ | 64772 | | Pd-05| 数据传送格式选择 | 1：标准的MODBUS协议 |1 | ✅ | 64773 | | Pd-06| 通讯读取电流分辨率 | 0：0.01A
1：0.1A |0 | ✅ | 64774 | | Pd-07| 保留 | - |0 | ✅ | 64775 | ### PP组：功能码管理 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | PP-00| 用户密码 | 0~65535 |00000 | ✅ | 7936 | | PP-01| 参数初始化 | 0：无操作
01：恢复出厂参数，不包括电机参数
02：清除记录信息
03：恢复出厂参数，包括电机参数
04：保留 |000 | ✳️ | 7937 | | PP-02| 功能参数组显示选择 | 个位：U组显示选择
十位：A组显示选择
百位：B组显示选择
0：不显示
1：显示 |101 | ✳️ | 7938 | | PP-04| 功能码修改属性 | 0：可修改
1：不可修改 |0 | ✅ | 7940 | ### A5组：控制优化参数 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | A5-00| DPWM切换上限选择 | 0.00Hz~15.00Hz |12.00Hz | ✅ | 42240 | | A5-01| PWM调制方式 | 0：异步调制
1：同步调制 |0 | ✅ | 42241 | | A5-02| 死区补偿模式选择 | 0：不补偿
1：补偿模式1
2：补偿模式2 |1 | ✅ | 42242 | | A5-03| 随机PWM深度 | 0：随机PWM无效
1~10：PWM载频随机深度 |0 | ✅ | 42243 | | A5-04| 快速限流使能 | 0：不使能
1：使能 |1 | ✅ | 42244 | | A5-05| 电流检测补偿 | 0~100 |5 | ✅ | 42245 | | A5-06| 欠压点设置 | 100.0~2000.0V|机型确定 | ✅ | 42246 | | A5-07| SVC优化模式选择 | 0：不优化
1：优化模式1
2：优化模式2 |1 | ✅ | 42247 | | A5-08| 死区时间调整 | 100~200% |150% | ✅ | 42248 | | A5-09| 过压点设定 | 200.0~2500.0V |机型确定 | ✳️ | 42249 | ### b0组：智能变频恒压供水参数 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | b0-00| 压力传感器量程 | 0~99.99Bar(kg) |10.00 | ✅ | 45056 | | b0-01| 目标压力数字给定
注：目标压力由PA-01选定 | 0~99.99Bar(kg) |5.00 | ✅ | 45057 | | b0-02| 休眠压力 | 0~100.0%(以目标压力比例联动) |100.0% | ✅ | 45058 | | b0-03| 唤醒压力 | 0~100.0%(以目标压力比例联动) |95.0% | ✅ | 45059 | | b0-04| 压力稳定偏差量 | 0~100.0%(以目标压力比例联动) |2.0% | ✅ | 45060 | | b0-05| 休眠延时 | 0~6553.5s（0：关闭休眠） |20.0s | ✅ | 45061 | | b0-06| 唤醒延时 | 0~6553.5s |0.0s | ✅ | 45062 | | b0-07| 压力上限保护值 | 0~100.0%(以目标压力比例联动) |10.0% | ✅ | 45063 | | b0-08| 压力上限保护停机延时 | 0~6553.5s（0：关闭检测） |0.3s | ✅ | 45064 | | b0-09| 下限频率超目标压力保护延时 | 0~6553.5s（0：关闭检测） |3.0s | ✅ | 45065 | | b0-10| 辅泵数量设定 | 0~4（0：关闭一拖多） |0 | ✅ | 45066 | | b0-11| 加辅泵压力容差 | 0~100.0%(以目标压力比例联动) |5.0% | ✅ | 45067 | | b0-12| 加辅泵延时 | 0~6553.5s |30.0s | ✅ | 45068 | | b0-13| 减辅泵压力容差 | 0~100.0%(以目标压力比例联动) |5.0% | ✅ | 45069 | | b0-14| 减辅泵延时 | 0~6553.5s |30.0s | ✅ | 45070 | | b0-15| 压力上限紧急减辅泵延时
（抢占b0-14的正常减泵时间） | 0~6553.5s |3.0s | ✅ | 45071 | ### U0组：参数监视 | 功能代码| 名称 | 设定范围 | 出厂值 |属性 | DEC地址 | | :----: | :---- | :---- | :----: | :----: | :----: | | U0-00| 运行频率（Hz） | -- |0.01Hz | ❎ | 28672 | | U0-01| 设定频率(Hz) | -- |0.01Hz | ❎ | 28673 | | U0-02| 母线电压(V) | -- |0.1V | ❎ | 28674 | | U0-03| 输出电压（V） | -- |1V | ❎ | 28675 | | U0-04| 输出电流（A） | -- |0.01A | ❎ | 28676 | | U0-05| 输出功率（Kw） | -- |0.1Kw | ❎ | 28677 | | U0-06| 输出转矩（%） | -- |0.1% | ❎ | 28678 | | U0-07| X输入状态 | -- |1 | ❎ | 28679 | | U0-08| Y输出状态 | -- |1 | ❎ | 28680 | | U0-09| AI1电压(V) | -- |0.01V | ❎ | 28681 | | U0-10| AI2电压（V） | -- |0.01V | ❎ | 28682 | | U0-11| AI3面板电位器电压（V） | -- |0.01V | ❎ | 28683 | | U0-12| 计数值 | -- |1 | ❎ | 28684 | | U0-13| 长度值 | -- |1 | ❎ | 28685 | | U0-14| 负载速度显示 | -- |1 | ❎ | 28686 | | U0-15| PID设定（无量纲）
PID设定压力值（供水激活） | -- |1
0.01kg | ❎ | 28687 | | U0-16| PID反馈（无量纲）
PID反馈设定压力值（供水激活） | -- |1
0.01kg | ❎ | 28688 | | U0-17| PLC阶段 | -- |1 | ❎ | 28689 | | U0-18| HDI输入脉冲频率（Hz） | -- |0.01kHz | ❎ | 28690 | | U0-19| 反馈速度（单位0.1Hz） | -- |0.1Hz | ❎ | 28691 | | U0-20| 剩余运行时间 | -- |0.1Min | ❎ | 28692 | | U0-21| AI1校正前电压 | -- |0.001V | ❎ | 28693 | | U0-22| AI2校正前电压 | -- |0.001V | ❎ | 28694 | | U0-23| 面板电位器校正前电压 | -- |0.001V | ❎ | 28695 | | U0-24| 线速度 | -- |1m/Min | ❎ | 28695 | | U0-25| 当前上电时间 | -- |1Min | ❎ | 28697 | | U0-26| 当前运行时间 | -- |0.1Min | ❎ | 28698 | | U0-27| HDI输入脉冲频率 | -- |1Hz | ❎ | 28699 | | U0-28| 通讯设定值 | -- |0.01% | ❎ | 28700 | | U0-30| 主频率X显示 | -- |0.01Hz| ❎ | 28702 | | U0-31| 辅助频率Y显示 | -- |0.01Hz | ❎ | 28703 | | U0-32| 查看任意内存地址值 | -- |1 | ❎ | 28704 | | U0-35| 目标转矩（%） | -- |0.1% | ❎ | 28707 | | U0-36| 当前工作辅助泵数量 | -- |1 | ❎ | 28708 | | U0-37| 功率因数角度 | -- |0.1° | ❎ | 28709 | | U0-39| 保留 | -- |1V | ❎ | 28710 | | U0-40| 保留 | -- |1V | ❎ | 28711 | | U0-41| X输入状态直观显示 | -- |1 | ❎ | 28712 | | U0-42| Y输入状态直观显示 | -- |1 | ❎ | 28713 | | U0-43| X功能状态直观显示1 | -- |1 | ❎ | 28714 | | U0-44| X功能状态直观显示2 | -- |1 | ❎ | 28715 | | U0-45| 故障信息 | -- |1 | ❎ | 28716 | | U0-59| 设定频率（%） | -- |0.01% | ❎ | 28717 | | U0-60| 运行频率（%） | -- |0.01% | ❎ | 28731 | | U0-61| 变频器状态 | -- |1 | ❎ | 28733 | | U0-62| 当前故障编码 | -- |1 | ❎ | 28734 | | U0-65| 转矩上限 | -- |0.1% | ❎ | 28737 | ## 7.行业应用宏使用说明 ### 恢复出厂设置 P0-29=10000，不包括电机参数组的其它参数全部恢复出厂默认值，P0-29=10000，等同于PP-01=1的恢复出厂值效果。执行行业应用宏操作前，请先执行：P0-29=10000。 ### 恒压供水宏 1bar=1kg=0.1MPa=10米汞柱 本恒压力供水宏特点：直接选择供水宏，再输入传感器量程值和目标压力，其它参数基本上不动就能直接实现高效的恒压供水控制，调压能力强大，反应迅速灵敏，因此比传统的PID控制频率方式的供水控制更优秀，压力更稳定，更节能等优点。同时对有压力罐的现场有更好的恒压保压效果。以及主板双继电器直接实现一拖三，或配合Y1和HDO端子外接继电器控制最多可实现一拖五供水，有独立的加泵和减泵压力以及延时控制，还可以实现超压力时，备用紧急的减泵专用时间控制，只要适当减小(b0-15压力上限紧急减辅泵延时)的时间值，即可快速减泵并停机，合理避免水压上升太快的难题。另外，键盘可以通过移位键切换直接监视压力设定目标值，或压力反馈值。掉电后重新上电后运行时，监视内容不变。同时本机还直接支持双显键盘监视压力设定值以及反馈值。 #### 单泵变频恒压力供水宏 P0-29=1时，其自动初始化参数如下：（默认面板电位器给定目标压力值） P0-01=2，P0-02=1，P0-03=8，P0-14=20.00Hz，P4-18=2.00，P7-03=8015，P7-04=0001，P7-05=3003，P7-17=15，P7-18=16，PA-00=3，PA-05=50.0，PA-06=0.10，PA-28=0（如果加快反应速度，可以增大PA-05和减小PA-06的值；减慢反应速度，这两参数反之），AI1默认为0~10V输入作为PID压力反馈源，如果需要改为4~20mA输入，请补充参数：P4-13=2.00V，P4-37=11(个位设1为电流输入型)。变频器本身出厂AI2默认为0~20MA输入，如果使用AI2作为PID压力反馈源，对应补充参数：P4-18=2.00V，P4-37=10即可。AI1和AI2改为电流输入时，需要串接端子24V为传感器供电。 b0组为恒压力供水参数组，其中b0-00为压力传感器的量程，需要如实输入。例如：传感器最大值标记为1.6MPa，则b0-00=16.00kg。 PA-00用于选定目标压力给定源默认是3键盘模拟电位器，如果选为8即由b0-01为供水现场的目标压力值设定，默认为5.00kg，可按需求更改。休眠和唤醒压力以及相关的延时可以调整，休眠，唤醒以及各种压力偏差量，都是自动跟随着目标压力的百分比值联动自动适应调整，基本上不需要调节就能稳定工作。 注意：关于恒压供水的变频器相关接线，请点[这里](#52变频器端子应用接线图 "变频恒压供水接线图")，不在此叙述。 #### 一拖三变频恒压力供水宏 P0-29=2，即可实现1变频泵拖2工频泵的恒压供水模式。此模式基于上面的**单泵变频恒压力供水宏**的初始化默认参数条件下，增加如下默认参数： P5-02=50(RLY1为辅助泵1)，P5-03=51(RLY2为辅助泵2)，P5-25=0.3s，P5-26=0.3s，b0-10=2(两个辅助泵)，更多控制参数请看[恒压供水参数b0组](#b0组智能变频恒压供水参数 "变频恒压供水参数设置") #### 一拖五变频恒压力供水宏 P0-29=3，即可实现1变频泵拖4工频泵的恒压供水模式。此模式基于上面的**一拖三变频恒压力供水宏**的初始化默认参数条件下，增加如下默认参数： P5-04=52（Y1为辅助泵3），P5-01=53(HDO为辅助泵4)，P5-00=1，P5-24=0.3s，P5-27=0.3s，b0-10=4(四个辅助泵)，更多控制参数请看[恒压供水参数b0组](#b0组智能变频恒压供水参数 "变频恒压供水参数设置") #### 消防供水巡检柜专用宏 P0-29=7，些模式默认参数如下： P0-02=1，P0-03=0，P0-08=10.00Hz，P0-12=15.00Hz，P4-00=1，P4-03=9，P6-10=1 ### 机床宏100HZ AI1输入0~10V给定转速，X1端子正转启停，须接刹车电阻，如果刹车过压，须要注意减少P9组的过压失速增益值，此值过小，容易对IGBT冲击过大。 ### 雕刻机宏400HZ X1正转启停，X2多段速端子1，X3多段速端子2，X4多段速端子3，三端子组合如下： | 段速| 对应频率 | 多段速端子1 | 多段速端子2 |多段速端子3 | | :----: | :----: | :----: | :----: | :----: | | 0| 0Hz | OFF |OFF | OFF | | 1| 100Hz | ON |OFF | OFF | | 2| 150Hz | OFF |ON | OFF | | 3| 200Hz | ON |ON | OFF | | 4| 250Hz | OFF |OFF | ON | | 5| 300Hz | ON |OFF | ON | | 6| 350Hz | OFF |ON | ON | | 7| 400Hz | ON |ON | ON | ## 8.故障诊断及对策 ### 故障代码说明及处理 [变频器](/products/vector-variable-frequency-driver/)共有32项警示信息及保护功能，一旦故障发生，保护功能动作，变频器停止输出，变频器故障继电器接点动作，并在变频器显示面板上显示故障代码。用户在寻求服务之前，可以先按本节提示进行自查，分析故障原因，找出解决方法。如果需要寻求服务，与您所购变频器的代理商或直接与本公司联系。 21项警示信息中ERR22为硬件过流或过压信号，大部分情况下硬件过压故障造成ERR22报警。 |序号| 故障名称| 故障代码 | 故障原因排查 | 故障处理对策| | :----:| :----: | :----: | :---- | :---- | |1| 逆变单元保护| ERR01 | 1、变频器输出回路短路
2、电机和变频器接线过长
3、模块过热
4、变频器内部接线松动
5、主控板异常
6、驱动板异常
7、逆变模块异常 | 1、排除外围故障
2、加装电抗器或输出滤波器
3、检查风道是否堵塞、风扇是否正常工作并排除存在问题
4、插好所有连接线
5、寻求技术支持
6、寻求技术支持
7、寻求技术支持| |2| 加速过电流| ERR02 | 1、变频器输出回路存在接地或短路
2、控制方式为矢量且没有进行参数辨识
3、加速时间太短
4、手动转矩提升或V/F曲线不合适
5、电压偏低
6、对正在旋转的电机进行启动
7、加速过程中突加负载
8、变频器选型偏小 | 1、排除外围故障
2、进行电机参数辨识
3、增大加速时间
4、调整手动提升转矩V/F曲线
5、将电压调至正常范围
6、选择转速追踪启动或等电机停止后再启动
7、取消突加负载
8、选用功率等级更大的变频器| |3| 减速过电流| ERR03 | 1、变频器输出回路存在接地或短路
2、控制方式为矢量且没有进行参数辨识长
3、减速时间太短
4、电压偏低
5、减速过程中突加负载
6、没有加装制动单元和制动电阻 | 1、排除外围故障
2、进行电机参数辨识
3、增大减速时间
4、将电压调至正常范围
5、取消突加负载
6、加装制动单元及电阻| |4| 恒速过电流| ERR04 | 1、变频器输出回路存在接地或短路
2、控制方式为矢量且没有进行参数辨识长
3、电压偏低
4、运行过程中是否有突加负载
5、变频器选型偏小 | 1、排除外围故障
2、进行电机参数辨识
3、将电压调至正常范围
4、取消突加负载
5、选用功率等级更大的变频器| |5| 加速过电压| ERR05 | 1、输入电压偏高
2、加速过程中存在外力拖动电机运行
3、加速时间过短
4、没有加装制动单元和制动电阻 | 1、将电压调至正常范围
2、取消此外动力或加装制动电阻
3、增大加速时间
4、加装制动单元及电阻| |6| 减速过电压| ERR06 | 1、输入电压偏高
2、减速过程中存在外力拖动电机运行
3、减速时间过短
4、没有加装制动单元和制动电阻 | 1、将电压调至正常范围
2、取消此外动力或加装制动电阻
3、增大减速时间
4、加装制动单元及电阻| |7| 恒速过电压| ERR07 | 1、输入电压偏高
2、减速过程中存在外力拖动电机运行| 1、将电压调至正常范围
2、取消此外动力或加装制动电阻| |8| 控制电源故障| ERR08 | 1、输入电压不在规范规定的范围内| 1、将电压调至规范要求的范围内| |9| 欠压故障| ERR09 | 1、瞬时停电
2、变频器输入电压不在规范要求的范围内
3、母线电压不正常
4、整流桥及缓冲电阻不正常
5、驱动板异常
6、控制板异常 | 1、复位故障
2、调整电压到正常范围
3、寻求技术支持
4、寻求技术支持
5、寻求技术支持
6、寻求技术支持| |10| 变频器过载| ERR10 | 1、负载是否过大或发生电机堵转
2、变频器选型偏小| 1、减小负载并检查电机及机械情况
2、选用功率等级更大的变频器| |11| 电机过载| ERR11 | 1、电机保护参数P9-01设定是否合适
2、负载是否过大或发生电机堵转
3、变频器选型偏小| 1、正确设定此参数
2、减小负载并检查电机及机械情况
3、选用功率等级更大的变频器| |12| 输入缺相| ERR12 | 1、三相输入电源不正常
2、驱动板异常
3、防雷板异常
4、主控板异常 | 1、检查并排除外围线路中存在的问题
2、寻求技术支持
3、寻求技术支持
4、寻求技术支持| |13| 输出缺相| ERR13 | 1、变频器到电机的引线不正常
2、电机运行时变频器三相输出不平衡
3、驱动板异常
4、模块异常 | 1、检查并排除外围线路中存在的问题
2、检查电机三相绕组是否正常并排除故障
3、寻求技术支持
4、寻求技术支持| |14| 模块过热| ERR14 | 1、环境温度过高
2、风道堵塞
3、风扇损坏
4、模块热敏电阻损坏
5、逆变模块损坏 | 1、降低环境温度
2、清理风扇
3、更换风扇
4、更换热敏电阻
5、更换逆变模块| |15| 外部设备故障| ERR15 | 1、多功能端子X输入外部故障的信号
2、虚拟IO功能输入外部故障的信号| 1、复位运行
2、复位运行| |16| 通讯故障| ERR16 | 1、上位机工作不正常
2、通讯线不正常
3、保留
4、通讯参数PD组设置不正确 | 1、检查上位机连接
2、检查通讯连接线
3、正确设置通讯扩展卡类型
4、正确设置通讯参数| |17| 接触器故障| ERR17 | 1、驱动板和电源不正常
2、接触器不正常| 1、更换驱动板或电源板
2、更换接触器| |18| 电流检测故障| ERR18 | 1、检查霍尔器件异常
2、驱动板异常| 1、更换霍尔器件
2、更换驱动板| |19| 电机调谐故障| ERR19 | 1、电机参数未按铭牌设置
2、参数辨识过程超时| 1、根据铭牌正确设定电机参数
2、检查变频器到电机引线| |20| EEPROM读写故障| ERR21 | 1、EEPROM芯片损坏| 1、更换主控板| |21| 变频器硬件故障| ERR22 | 1、存在过压
2、存在过流| 1、按过压故障处理
2、按过流故障处理| |22| 对地短路故障| ERR23 | 1、电机对地短路| 1、更换电缆或电机| |23| 累计运行时间到达故障| ERR26 | 1、累计运行时间到达设定值| 1、使用参数初始化功能清除记录信息| |24| 用户自定义故障1| ERR27 | 1、通过多功能端子X输入用户自定义故障1的信号
2、通过虚拟IO功能输入用户自定义故障1的信号| 1、复位运行
2、复位运行| |25| 用户自定义故障2| ERR28 | 1、通过多功能端子X输入用户自定义故障2的信号
2、通过虚拟IO功能输入用户自定义故障2的信号| 1、复位运行
2、复位运行| |26| 累计上电时间到达故障| ERR29 | 1、累计上电时间到达设定值| 1、使用参数初始化功能清除记录信息| |27| 掉载故障| ERR30 | 1、变频器运行电流小于P9-64| 1、确认负载是否脱离或P9-64、P9-65参数设置是否符合实际运行工况| |28| 运行时PID反馈丢失故障| ERR31 | 1、PID反馈小于PA-26设定值| 1、检查PID反馈信号或设置PA-26为一个合适值| |29| 逐波限流故障| ERR40 | 1、负载是否过大或发生电机堵转
2、变频器选型偏小| 1、减小负载并检查电机及机械情况
2、选用功率等级更大的变频器| |30| 运行时切换电机故障| ERR41 | 1、在变频器运行过程中通过端子更改当前电机选择| 1、变频器停车后再进行电机切换操作| |31| 电机过温故障| ERR45 | 1、温度传感器接线松动
2、电机温度过高| 1、检测温度传感器接线并排除故障
2、降低载频或采取其它散热措施对电机进行散热处理| |32| 初始位置错误| ERR51 | 1、电机参数与实际偏差太大| 1、重新确认电机参数是否正确，重点关注额定电流是否设定偏小| ### 常见故障及其处理方法 [变频器](/products/vector-variable-frequency-driver/)使用过程中可能会遇到下列故障情况，请参考下述方法进行简单故障分析： |序号| 故障现象| 可能原因 | 解决方法 | | :----:| :----: | :---- | :---- | |1| 上电无显示| 1、电网电压没有或过低
2、变频器驱动板上的开关电源故障
3、整流桥损坏
4、变频器缓冲电阻损坏
5、控制板、键盘、键盘线故障
6、控制板与驱动板、键盘之间连接线断 | 1、检查输入电源
2、寻求变频器厂家服务
3、检查母线电压
4、寻求变频器厂家服务
5、更换键盘线排线或联系变频器厂家
6、寻求变频器厂家服务 | |2| 上电重复显示[ ]| 1、驱动板与控制板之间的连线接触不良
2、控制板相关器件损坏
3、电网电压过低
4、驱动板开关电源问题 | 1、重新插拔主板插针排母
2、寻求变频器厂家服务
3、检查电网电压
4、寻求变频器厂家服务 | |3| 上电显示ERR23| 1、电机或输出线对地短路
2、变频器损坏
| 1、用摇表测量电机和输出线的绝缘
2、寻求变频器厂家服务 | |4| 上电显示正常，运行后显示[ ]并马上停| 1、风扇损坏或堵转
2、外围控制端子接线有短路
| 1、更换风扇
2、排除外部短路故障
3、寻求变频器厂家服务 | |5| 频繁报ERR14(模块过热)故障| 1、载频设置太高
2、风扇损坏或风道堵塞
3、变频器内部器件损坏（热电偶或其他） | 1、降低载频（P0-15）
2、更换风扇、清道风道
3、寻求变频器厂家服务 | |6| 变频器运行后电机不转动| 1、电机线没接好
2、变频器参数设置错误（电机参数）
3、驱动板与控制板之间的连线接触不良
4、驱动板故障 | 1、重新确认变频器与电机之间连线
2、更换电机或清除机械故障
3、检查并重新设置电机参数
4、寻求变频器厂家服务 | |7| 变频器频繁报过流和过压故障| 1、电机参数设置不对
2、加减速时间不合适
3、负载波动 | 1、重新设置电机参数或进行电机调谐
2、设置合适的加减速时间
3、寻求变频器厂家服务 | ## 9.ModBus通讯协议 [变频器](/products/vector-variable-frequency-driver/)提供RS485通信接口,并支持Modbus-RTU通讯协议。用户可通过计算机或PLC实现集中控制, 通过该通讯协议设定变频器运行命令,修改或读取功能码参数,读取变频器的工作状态及故障信息等。 ### 9.1协议内容 [变频器](/products/vector-variable-frequency-driver/)提供RS485通信接口,并支持Modbus-RTU通讯协议。用户可通过计算机或PLC实现集中控制, 通过该通讯协议设定变频器运行命令,修改或读取功能码参数,读取变频器的工作状态及故障信息等。 该串行通信协议定义了串行通信中传输的信息内容及使用格式。其中包括:主机轮询(或广播)格式;主机的编码方法,内容包括:要求动作的功能码,传输数据和错误校验等。从机的响应也是采用相同的结构,内 容包括:动作确认,返回数据和错误校验等。如果从机在接收信息时发生错误,或不能完成主机要求的动作, 它将组织一个故障信息作为响应反馈给主机。 #### 9.1.1 应用方式 变频器接入具备RS485总线的“单主多从”PC/PLC控制网络,作为通讯从机。 #### 9.1.2 总线结构 (1)硬件接口 自带通讯接口A+、B-接线端子。 (2)拓扑结构 单主机多从机系统。网络中每一个通讯设备都有一个唯一的从站地址,其中有一个设备作为通讯主机(PC上位机、PLC、HMI等),主机发动通讯,对从机进行参数读或写操作,其它设备在为通讯从机,响应主机对 本机的询问或通讯操作。在同一时刻只能有一个设备发送数据,而其他设备处于接收状态。从机地址的设定范围为1~247,0为广播通信地址。网络中的从机地址必须是唯一的。 (3)通讯传输方式 异步串行,半双工传输方式。数据在串行异步通信过程中,是以报文的形式,一次发送一帧数据, MODBUS-RTU协议中约定,当通讯数据线上无数据的空闲时间大于3.5Byte的传输时间,表示新的一个通讯帧 的起始。 ![modbus通讯传输方式](/images/docs/sk800/modbus1.jpg "modbus通讯传输方式") 变频器内置的通信协议是Modbus-RTU从机通信协议,可响应主机的“查询/命令”,或根据主机的“查 询/命令”做出相应的动作,并通讯数据应答。 主机可以是指个人计算机(PC),工业控制设备或可编程逻辑控制器(PLC)等,主机既能对某个从机 单独进行通信,也能对所有下位从机发布广播信息。对于主机的单独访问“查询/命令”,被访问从机要返 回一个应答帧频;对于主机发出的广播信息,从机无需反馈响应给主机。 #### 9.1.3 通讯资料结构 Modbus协议通讯数据格式如下,变频器只支持Word型参数的读或写。对应的通讯读操作命令为0x03; 写操作命令为0x06,不支持字节或位的读写操作: ![Modbus协议通讯数据格式](/images/docs/sk800/modbus2.jpg "Modbus协议通讯数据格式") 理论上,上位机可以一次读取连续的几个功能码(即其中n最大可达12个),但要注意不能跨过本功能码组 最后一个功能码,否则会答复出错。 ![Modbus协议通讯数据格式](/images/docs/sk800/modbus3.jpg "Modbus协议通讯数据格式") 若从机检测到通讯帧错误,或其他原因导致的读写不成功,会答复错误帧。 ![Modbus协议通讯数据格式](/images/docs/sk800/modbus4.jpg "Modbus协议通讯数据格式") #### 9.1.4 数据帧字段说明 | 项目 | 说明 | |:---: | :--- | | 帧头START | 大于3.5个字符传输时间的空闲 | | 从机地址ADR | 通讯地址范围:1~247;0=广播地址 | | 命令码CMD | 03:读从机参数;06:写从机参数 | | 功能码地址H | 变频器内部的参数地址,16进制表示;分为功能码型和非功能码型(如 运行状态参数、运行命令等)参数等,详见地址定义。传送时,高字节在前,低字节在后 | | 功能码地址L | 同上 | | 功能码个数H | 本帧读取的功能码个数,若为1表示读取1个功能码。传送时,高字节在前,低字节在后。 本协议一次只能改写1个功能码,没有该字段。 | | 功能码个数L | 同上 | | 数据H | 应答的数据,或特写入的数据,传送时,高字节在前,低字节在后。 | | 数据L | 同上 | | CRCCHK高位 | 检测值:CRC16校验值。传送时,高字节在前,低字节在后。 计算方法详见本节CRC校验的说明。 | | CRCCHK低位 | 同上 | | END | 3.5个字符时间 | #### 9.1.5 CMD检验方式 校验方式CRC校验方式:CRC(Cyclical Redundancy Check)使用RTU帧格式,消息包括了基于CRC 方法的错误检测域。CRC域检测了整个消息的内容。CRC域是两个字节,包含16位的二进制值。它由传输设备 计算后加入到消息中。接收设备重新计算收到消息CRC,并与接收到的CRC域中的值比较,如果两个CRC值不 相等,则说明传输有错误。 CRC是先存入0xFFFF,然后调用一个过程将消息中连续的8位字节与当前寄存器中的值进行处理。仅每 个字符中的8Bit数据对CRC有效,起始位和停止位以及奇偶校验位均无效。 CRC产生过程中,每个8位字符都单独和寄存器内容相异或(XOR),结果向最低有效位方向移动,最高有 效位以0填充。LSB被提取出来检测,如果LSB为1,寄存器单独和预置的值相异或,如果LSB为0,则不进行。 整个过程要重复8次。在最后一位(第8位)完成后,下一个8位字节又单独和寄存器的当前值相异或。最终寄存器中的值,是消息中所有的字节都执行之后的CRC值。 CRC添加到消息中时,低字节先加入,然后高字节。CRC简单函数如下: ``` unsigned int CRC16_CHK(unsigned char *data, unsigned char length) { int j = 0; unsigned int crc Oxffff reg: while(length--) { crc reg *data++: for(j=0:j<8:j++) { if(reg crc 0x01) { reg_crc (reg_crc > 1) 0xa001: } else { reg_crc = reg_crc >> 1; } } } return reg_crc; } ``` #### 9.1.6功能码参数地址标示规则： 读写功能码参数（有些功能码是不能更改的，只供厂家使用或监视使用）： 以功能码组号和标号为参数地址表示规则： 高位字节： PO-PF（P组） AO-AF（A组） 70-7F（U组） 低位字节: 00-FF 例如：若要范围功能码P3-12 ,则功能码的访问地址表示为F30CH 注意: PF组：既不可读取参数,也不可更改参数; U组：只可读取,不可更改参数. 有些参数在变频器处于运行状态时不可更改；有些参数不论变频器处于何种状态，均不可更改；更改功能码参数，还要注意参数的范围、单位及相关说明。 |功能码组号 | 通讯访问地址 | 通讯修改RAM中功能码地址 | |:---: | :---: | :---: | |P0~PE 组 | 0xF000~0xFEFF | 0x0000~0x0EFF | |A0~AC 组 | 0xA000~0xACFF | 0x4000 ~0x4CFF | | U0组 | 0x7000 ~0x70FF | 只读，不可写 | 注意： 1、由于EEPROM频繁被存储,会减少EEPROM的使用寿命,所以,有些功能码在通讯的模式下,无须存储,只要更改RAM中的值就可以了。 2、如果为P组参数，要实现该功能，只要把该功能码地址的高位F变成0就可以实现.如果为A组参数，要实现该功能,只要把该功能码地址的高位A变成4就可以实现。 **写入RAM相应功能码地址如下：** 高位字节：00-0F（P组） 40-4F（A组） 低位字节：00-FF 例如：功能码 P3-12不存储到 EEPROM 中，地址表示为 030cH ; 功能码A0-05不存储到EEPROM中，地址表示为4005H ; 注意： 该地址表示只能做写RAM,不能做读的动作,读时,为无效地址.对于所有参数,也可以使用命令码07H来实现该功能. #### 9.1.7 停机/运行参数部分： |参数地址|参数描述|参数地址|参数描述| |:----: |:----: |:----: |:----: | |1000H|通信设定值（十进制）
-10000-10000|1010H|PID设置| |1001H |运行频率|1011H| PID反馈| |1002H|母线电压|1012H|PLC步骤| |1003H|输出电压|1013H|输入脉冲频率, 单位 0.01kHz| |1004H |输出电流|1014H|反馈速度，单位0.1Hz| |1005H|输出功率|1015H|剩余运行时间| |1006H|输出转矩|1016H|All校正前电压| |1007H |运行速度 |1017H| AI2校正前电压| |1008H |DI输入标志|1018H|AI3校正前电压| |1009H |DO输出标志|1019H|线速度| |100AH|All电压|101AH| 当前上电时间| |100BH | AI2电压|101BH| 当前运行时间| |100CH| AI3电压| 101CH | 输入脉冲频率，单位1Hz| |100DH | 计数值输入| 101DH| 通讯设定值| |100EH |长度值输入|101EH| 实际反馈速度| |100FH | 负载速度|101FH| 主频率X显示| | | |1020H| 辅频率Y显示| 注意： 1、通信设定值是相对值的百分数,10000对应100.00%, -10000对应-100.00%。 2、对频率量纲的数据，该百分比是相对最大频率（P0-10）的百分数;对转矩量纲的糠，该百分比是P2-10、A2-48、A3-48、A4-48 （转矩上限数字设定，分别对应第一、二三、四电机) 控制命令输入到变频器：（只写） |命令字地址|命令功能| |:----: |:----: | |2000H|0001:正转运行
0002:反转运行
0003:正转点动
0004:反转点动
0005:自由停机
0006:减速停机
0007:故障复位| 读取变频器状态：（只读） |状态字地址|状态字功能| |:----: |:----: | |3000H|0001:正转运行
0002:反转运行
0003:停机| 参数锁定密码检验：（如果返回为888H，即表示密码校验通过） |密码地址|输入密码的内容| |:----: |:----: | |1F00H| ***** | #### 9.1.8 输出控制命令 |命令字地址|命令内容| 输出控制命令说明| |:----: |:---- |:---- | |2001H|Bit0: DO1输出控制
Bit1: DO2输出控制
Bit2: RELAY1输出控制
Bit3: RELAY2输出控制
Bit4: FMR输出控制
Bit5: VDO1
Bit6: VDO2| 数字输出端子控制：（只写） | |2002H|0~7FFF表示0%~100%|模拟输出AO1控制：（只写） | |2003H|0~7FFF表示0%~100%|模拟输出AO2控制：（只写）| |2004H|0~7FFF表示0%~100%| 脉冲（PULSE）输出控制：（只写）| #### 9.1.9 变频器故障描述 |变频器故障地址|变频器故障信息| |:----: |:---- | |8000H|0000：无故障
0001：保留
0002：加速过电流
0003：减速过电流
0004：恒速过电流
0005：加速过电压
0006：减速过电压
0007：恒速过电压
0008：缓冲电阻过载故障
0009：欠压故障
000A：变频器过载
000B：电机过载
000C：输入缺相
000D：输出缺相
000E：模块过热
000F：外部故障
0010：通讯异常
0011：接触器异常
0012：电流检测故障
0013：电机调谐故障
0014：编码器/PG卡故障
0015：参数读写异常
0016：变频器硬件故障
0017：电机对地短路故障
0018：保留
0019：保留
001A：运行时间到达
001B：用户自定义故障1
001C：用户自定义故障2
001D：上电时间到达
001E：掉载
001F：运行时PID反馈丢失
0028：快速限流超时故障
0029：运行时切换电机故障
002A：速度偏差过大
002B：电机超速度
002D：电机过温
005A：编码器线数设定错误
005B：未接编码器
005C：初始位置错误
005E：速度| #### 9.1.10 PD组通讯参数说明 |功能码|名称| 设定范围| 出厂值| |:----: |:---- |:---- |:----: | |Pd-00|波特率| 个位：MODUBS波特率
0：300BPS
1：600BPS
2：1200BPS
3：2400BPS
4：4800BPS
5：9600BPS
6：19200BPS
7：38400BPS
8：57600BPS
9：115200BPS| 600| 此参数用来设定上位机与变频器之间的数据传输速率。注意，上位机与变频器设定的波特率必须一致，否则，通讯无法进行。波特率越大，通讯速度越快。 |功能码|名称| 设定范围| 出厂值| |:----: |:---- |:---- |:----: | |Pd-01|数据格式| 0：无校验：数据格式<8，N，2>
1：偶检验：数据格式<8,E,1>
2：奇校验：数据格式<8,0,1>| 0| 上位机与变频器设定的数据格式必须一致，否则，通讯无法进行。 |功能码|名称| 设定范围| 出厂值| |:----: |:---- |:---- |:----: | |Pd-02|本机地址| 1~247，0为广播地址| 1| 当本机地址设定为0时，即为广播地址，实现上位机广播功能。 本机地址具有唯一性（除广播地址外），这是实现上位机与变频器点对点通讯的基础。 |功能码|名称| 设定范围| 出厂值| |:----: |:---- |:---- |:----: | |Pd-03|应答延时| 0~20ms| 2ms| 应答延时：是指变频器数据接受结束到向上位机发送数据的中间间隔时间。如果应答延时小于系统处理时间，则应答延时以系统处理时间为准，如应答延时长于系统处理时间，则系统处理完数据后，要延迟等待，直到应答延迟时间到，才往上位机发送数据。 |功能码|名称| 设定范围| 出厂值| |:----: |:---- |:---- |:----: | |Pd-04|通讯超时时间| 0.0s（无效）
0.1~60.0s| 2ms| 注意： 当该功能码设置为0.0s时，通讯超时时间参数无效。 当该功能码设置成有效值时，如果一次通讯与下一次通讯的间隔时间超出通讯超时时间，系统将报通讯故障错误（Err16）。通常情况下，都将其设置成无效。如果在连续通讯的系统中，设置次参数，可以监视通讯状况。 |功能码|名称| 设定范围| 出厂值| |:----: |:---- |:---- |:----: | |Pd-05|0：非标准的Modbus协议；
1：标准的Modbus协议| 0| 注意： Pd-05=1：选择标准的Modbus协议。 Pd-05=0：读命令时，从机返回字节数比标准的Modbus协议多一个字节，具体参见本协议通讯资料结构部分。 |功能码|名称| 设定范围| 出厂值| |:----: |:---- |:---- |:----: | |Pd-06|通讯读取电流分辨率 |0：0.01A;
1：0.1A| 0| 注意： 用来确定通讯读取输出电流时，电流值的输出单位。 ### 9.2通讯数据地址定义 通讯数据可分为功能码数据、非功能码数据，后者包括运行命令、运行状态、运行参数、告警信息等。 #### 9.2.1 功能码数据 功能码数据为[变频器](/products/vector-variable-frequency-driver/)的重要设置参数，有P组和A组功能参数，参数群组如下： |功能码数据|数据范围| 属性值| |:----: |:---- |:----: | |P组|P0、P1、P2、P3、P4、P5、P6、P7、P8、P9、PA、PB、PC、PD、PE、PF| 可读写| |A组|A0、A1、A2、A3、A4、A5、A6、A7、A8、A9、 AA、AB、AC、AD、AE、AF| 可读写| 功能码数据通讯地址定义如下： 1、当为通讯**读取功能码**数据时，对于P0-PF、A0-AF组功能码数据，其**通讯地址高十六位直接为功能组编号，低十六位直接为功能码在功能组中序号**，举例如下： P0-16功能参数：其通讯地址为F010H，其中F0H代表P0组功能参数，10H代表功能组中序号16的十六进制数据格式。 AC-08功能参数：其通讯地址为AC08，其中ACH代表AC组功能参数，08H代表功能码在功能组中序号08的十六进制数据格式。 2、当为通讯**写入功能码**数据时，对于PO-PF组功能码数据，其通讯地址高十六位，根据是否写入EEPROM，区分为00-0F或F0-FF，低十六位直接为功能码在功能组中序号，举例如下： 写功能在参数P0-16： 需要写入EEPROM时，其通讯地址为F010H， 不需要写入EEPROM时，其通讯地址为0010H。 3、当为通讯**写入EEPROM**数据时，，对于A0-AF组功能码数据，其通讯地址高十六位区分为10-4F或A0-AF，低十六位直接为功能码在功能组中序号，举例如下： 写功能参数AC-08： 需要写入EEPROM时，其通讯地址为AC08H， 不需要写入EEPROM时，其通讯地址为4C08H。 #### 9.2.2 非功能码数据 |非功能码数据|数据范围| 属性值| |:----: |:---- |:----: | |状态数据|U组监视参数、变频器故障描述、变频器运行状态| 可读| |控制参数|控制命令、通讯设定值、数字输出端子控制、模拟输出AO1控制、模拟输出 、AO2控制、高速脉冲（FMP）输出控制、参数初始化| 可写| #### 9.2.3 状态数据 状态数据分为U组监视参数、变频器故障描述、变频器运行状态。 1、U组参数监视参数 U组监视数据描述见说明书相关U0组功能描述，其地址定义如下： U0-UF，其通讯地址高十六位为70-7F，低十六位为监视参数在组中的序号，举例如下： U0-11，其通讯地址为700BH。 2、变频器故障描述 通讯读取变频器故障时通讯地址固定为8000H，上位机通过读取该地址数据可以获取当前变频器故障代码，故障代码描述见[P9-14功能码](#p9组故障与保护参数) 中定义。 3、变频器运行状态 通讯读取变频器运行状态时，通讯地址因定为3000H，上位机通过读取该地焉数据，可以获取当前变频器运行状态信息，定义如下： |变频器运行状态通讯地址|读取状态字定义| |:----: |:---- | |3000H| 1：正转运行
2：反转运行
3：停机| #### 9.2.4 控制参数 控制参数分为控制命令、数字输出端子控制、模拟输出AO1控制、模拟输出AO2控制、高速脉冲（FMP）输出控制。 #### 9.2.5 控制命令 在P0-02（命令源）选择为2：通讯控制时，上位机通过该通讯地址，可以实现对变频器的启停等相关命令控制，控制命令定义如下： |控制命令通讯地址|命令功能| |:----: |:---- | |2000H|1：正转运行
2：反转运行
3：正转点动
4：反转点动
5：自由停机
6：减速停机
7：故障复位| #### 9.2.6 通讯设定值 通讯设定值主要用于中频率源、转矩上限源、VF分离电压源、PID给定源、PID反馈源等选择为通讯给定时的给定数据，其通讯地址为1000H，上位机设定该通讯地址值时，其数据范围为-10000～10000，对应相对给定值-100.00%-100.00%. #### 9.2.7 数字输出端子控制 当数字输出端子功能选择为20：通讯控制时，上位机通过该通讯地址，可以实现对变频器数字输出端子的控制，定义如下： |数字输出端子控制通讯地址|命令内容| |:----: |:---- | |2001H| BiT0：DO1输出控制
BiT1：DO2输出控制
BiT2：RELAY1输出控制
BiT3：RELAY2输出控制
BiT4：FMR输出控制
BiT5：VDO1
BiT6：VDO2
BiT7：VDO3
BiT8：VDO4
BiT9：VDO5| #### 9.2.8 模拟量输出AO1、AO2.高速脉冲输出FMP控制 当模拟量输出AO1、AO2，高速脉冲输出FMP输出功能选择为12：通讯设定时，上位机通过该通讯地址，可以实现对变频器模拟量、高速脉冲输出的控制，定义如下： |输出端子|输出控制通讯地址|命令内容| |:----: |:----: |:----: | |AO1 |2002H| 0～7FFF表示0%～100%| | AO2 |2003H| 0～7FFF表示0%～100%| | FMP |2004H| 0～7FFF表示0%～100%| #### 9.2.9 参数初始化 当需要通过上位机实现对变频器的参数初始化操作时，需要使用该功能。 如果PP-00（用户密码）不为0，则首先需要通过进行密码校验，校验通过后，在30秒后，上位机进行参数初始化操作。 通讯进行用户密码校验的通讯地址为1F00H，直接将正确的用户密码写入该地址，则可以完成密码校验。 通讯进行参数初始化的地址为1F01H，其数据内容定义如下： |参数初始化通讯地址|命令功能| |:----: |:---- | |1F01H| 1：恢复出厂参数
2：清楚记录信息
4：恢复用户备份参数
501：备份用户当前参数 | ## 10.保修说明 感谢您使用我公司的产品，为确保您在本公司购买的产品享受优质的服务，请阅读以下条款： ### 标准保修期 本公司通用[变频器](/products/vector-variable-frequency-driver/)提供标准的保修期为自出厂日起十二个月（以机身条形码的出货信息为准）。 ### 保修范围 在保修期内，产品在正常要求使用情况下发生故障，凭着保修卡，本公司将为您免费提供产品维修。 ### 非保修范围 1. 产品维护不当、现场事故、自然灾害等导致的机器损坏； 1. 未经许可对产品拆卸后再组装或改造导致的机器损坏； 1. 序列号被更改、被去除或不正确； 1. 买方不按照使用说明书正当使用，或人为因素导致的机器损坏。 ### 保修期满后的服务 如果产品已超过保修期，本公司向最终使用者收取现场服务费、零件费、人工费和物流费。详细的标准请看下表： | 服务内容| 寄回工厂维修 | 现场维修 | | :----: | :----: | :----: | | 不需更换配件| 人工费+往返物流费 | 往返差旅费+人工费 | | 需更换配件| 人工费+往返物流费+配件费 | 往返差旅费+人工费+配件费 | 差旅费：现场服务的技术人员的往返差旅费（包括车费、住宿费、工作餐费等） 配件费：更换零件的费用（包括任何的运费/管理费） 人工费：技术人员的人工费，包括维修、维护、安装和调试 物流费：故障产品从客户发货到本公司和维修/替换产品从本公司寄到客户的物流费用，包括其它衍生费用。 ## 11.获取安装支持 --- # SK600系列通用变频器用户手册 源地址: https://www.lyskjd.com/docs/SK600-Series-Universal-Variable-Frequency-Driver-User-Manual/ 摘要: 本说明书介绍了SK600系列变频器的功能特性及使用方法，包括产品选型、参数设置、运行调试、维护检查等，使用前请务必认真阅读本说明书。 ## 前言 首先感谢您购买SK600系列变频器，SK600系列变频器是一款通用高性能电流矢量变频器，可实现异步电机和永磁同步电机控制，具有用户可编程功能及后台监控软件、通讯总线功能，支持多种PG卡等，功能强大。可用于纺织、造纸、拉丝、机床、包装、食品、风机、水泵及各种自动化生产设备的驱动。 ![SK600系列通用变频器](/images/docs/sk600/skf600.jpg "SK600系列通用变频器") 本说明书介绍了SK600系列变频器的功能特性及使用方法，包括产品选型、参数设置、运行调试、维护检查等，使用前请务必认真阅读本说明书。设备配套厂家请将此说明书随设备发送给终端用户，方便后续的使用参考。 ## 产品简介 SK600变频器主要在以下几个方面有明显提升： 1. **丰富的电压等级**：支持单相220V、三相220V、三相380V、三相480V、三相690V、三相1140V六个电压等级。 2. **丰富的电机种类支持**：支持三相交流异步电机、三相交流永磁同步电机的矢量控制。 3. **丰富的控制方式**：有速度传感器矢量控制、无速度传感器矢量控制、V/F控制外，还支持V/F分离控制。 4. **丰富的现场总线**：支持Modbus - RTU、Profibus - DP、CANlink、CANopen四种总线。 5. **丰富的编码器类型**：支持差分编码器、开路集电极编码器、旋转变压器、UVW编码器等。 6. **全新的无速度传感器矢量控制算法**：全新的SVC（无速度传感器矢量控制），带来更好的低速稳定性，更强的低频带载能力，而且支持SVC的转矩控制。 7. **支持用户可编程**：通过PC60PC1用户可编程卡，用户可实现二次开发功能，可以用梯形图等方式进行程序编写。 8. **强大的后台软件**：后台软件可实现变频器参数的上传、下载、实时示波器等功能。 9. **更丰富的功能**： | 功能 | 描述 | | --- | --- | | 虚拟输入输出IO | 可灵活实现各种简单的逻辑功能 | | 电机过热保护 | 选用PC60IO1扩展卡后，AI3可接收电机温度传感器输入(PT100、PT1000)来实现对电机过热保护 | | 快速限流 | 避免变频器频繁出现过流故障 | | 多电机切换 | 具备四组电机参数，可实现四个电机切换控制 | | 恢复用户参数 | 该功能支持客户自行保存或恢复自己设定的参数 | | 更高精度的AIAO | 通过出厂校正(亦可现场校正)，AIAO精度可达20mv以内 | | 用户定制参数显示 | 用户可定制需要显示的功能参数 | | 用户变更参数显示 | 用户可查看经过修改后的功能参数 | | 故障处理方式可选 | 用户可根据需要，确定特定故障发生后，变频器的动作方式：自由停机、减速停机、继续运行。也可选择继续运行时的频率。 | | PID参数切换 | 具备两组PID参数，可通过端子切换或根据偏差自动切换 | | PID反馈丢失检测 | 设定PID反馈丢失检测值，实现对PID运行时的保护 | | DIDO正反逻辑 | 用户自主设定DIDO的正反逻辑 | | DIDO响应延迟 | 用户自主设定DIDO响应延迟时间 | | 瞬停不停 | 保证变频器在瞬间停电或电压突然降低时维持变频器短时间内继续运行 | | 定时运行 | 支持最大6500分钟定时运行 | | 用户可编程 | 外接可编程卡实现用户二次开发 | ### 注意事项 - 为说明产品的细节部分，本说明书中的图例有时为卸下外罩或安全遮盖物的状态。使用本产品时，请务必按规定装好外壳或遮盖物，并按照说明书的内容进行操作。 - 本使用说明书中的图例仅为了说明，可能会与您订购的产品有所不同。 - 本公司致力于产品的不断改善，产品功能会不断升级，所提供的资料如有变更，恕不另行通知。 - 如果你使用中有问题，请与本公司各区域代理商联系，或直接与本公司客户服务中心联系。 ### 开箱验货 在开箱时，请认真确认： - 本机铭牌的型号及变频器额定值是否与您的订货一致。箱内含您订购的机器、产品合格证、用户操作手册及保修单。 - 产品在运输过程中是否有破损现象；若发现有某种遗漏或损坏，请速与本公司或您的供货商联系解决。 ### 初次使用 对于初次使用本产品的用户，应先认真阅读本手册。若对一些功能及性能方面有所疑惑，请咨询我公司的技术支持人员，以获得帮助，对正确使用本产品有利。 ## 与外围设备的连接 ![变频器与外围设备的连接](/images/docs/sk600/0.jpg "变频器与外围设备的连接示意图") 请使用在[变频器](/products/vfd/)允许规格内的三相交流电源。由于在电源投入时，变频器会流入很大的冲击电流，故需注意断路器的选定。为了确保安全，请不要频繁用电磁接触器来启动和停止变频器，这样将降低变频器的使用寿命。 |设备|说明| |---|---| |无熔丝断路器(MCCB)或漏电断路器|用于保护电路，防止过载、短路等故障| |电磁接触器|不建议频繁用于启动和停止变频器| |交流电抗器|抑制高次谐波，改善功率因素| |制动电阻(可选)|消耗电机再生能量| |制动单元(或能量回馈单元)(可选)|充分发挥变频器的再生能力，请根据需要使用| |直流电抗器(选配)|改善电源特性| |接地|为了防止触电，电机和变频器必须良好地接地| |输出侧噪音滤波器|减少输出侧的电磁干扰| |电机|变频器驱动的设备| 1.不要在变频器的输出侧安装电容器或浪涌抑制器，这将导致变频器的故障或电容和浪涌抑制器的损坏。 2.变频器的输入 / 输出 (主回路) 包含有谐波成分，可能干扰变频器附件的通讯设备。因此，安装抗干扰滤波器，使干扰降至最小。 3.外围设备的详细情况及选件参照外围设备的选型手册。 ## 1.安全信息及注意事项 ### 1.1安全定义 在本手册中，安全注意事项分以下两类： 由于没有按要求操作造成的危险，可能导致中度伤害或轻伤，及设备损坏的情况 由于没有按要求操作造成的危险，可能导致重伤，甚至死亡的情况； 请用户在安装、调试和维修本系统时，仔细阅读本章，务必按照本章内容所要求的安全注意事项进行操作。如出现因违规操作而造成的任何伤害和损失均与本公司无关。 ### 1.2 安全事项 | 使用阶段 | 安全等级 | 事项 | | --- | --- | --- | | 安装前 | 危险 | ● 开箱时发现控制系统进水、部件缺少或有部件损坏时，请不要安装!
● 装箱单与实物名称不符时，请不要安装! | | | 注意 | ● 搬运时应该轻抬轻放，否则有损害设备的危险!
● 有损伤的驱动器或缺件的[变频器](/products/vfd/)请不要使用。有受伤的危险!
● 不要用手触及控制系统的元器件，否则有静电损坏的危险! | | 安装时 | 危险 | ● 请安装在金属等阻燃的物体上；远离可燃物。否则可能引起火警!
● 不可随意拧动设备元件的固定螺栓，特别是带有红色标记的螺栓! | | | 注意 | ● 不能让导线头或螺钉掉入驱动器中。否则引起驱动器损坏!
● 请将驱动器安装在震动少，避免阳光直射的地方。
● 两个以上变频器置于同一个柜子中时，请注意安装位置，保证散热效果。 | | 配线时 | 危险 | ● 必须遵守本手册的指导，由专业电气工程人员施工，否则会出现意想不到的危险!
● 变频器和电源之间必须有断路器隔开，否则可能发生火警!
● 接线前请确认电源处于零能量状态，否则有触电的危险!
● 请按标准对变频器进行正确规范接地，否则有触电危险! | | | 注意 | ● 绝不能将输入电源连接到变频器的输出端子(U、V、W)上。注意接线端子的标记，不要接错线!否则引起变频器损坏!
● 所用导线线径请参考手册的建议。否则可能发生事故!
● 绝不能将制动电阻直接接于直流母线( + )、( - )端子之间。否则引起火警!
● 编码器必须使用屏蔽线，且屏蔽层必须保证单端可靠接地! | | 上电前 | 危险 | ● 请确认输入电源的电压等级是否和变频器的额定电压等级一致；电源输入端子(R、S、T)和输出端子(U、V、W)上的接线位置是否正确；并注意检查与驱动器相连接的外围电路中是否有短路现象，所连线路是否紧固，否则引起驱动器损坏!
● 变频器的任何部分无须进行耐压试验，出厂时产品已作过此项测试。否则引起事故! | | | 注意 | ● 变频器必须盖好盖板后才能上电。否则可能引起触电!
● 所有外围配件的接线必须遵守本手册的指导，按照本手册所提供电路连接方法正确接线。否则引起事故! | | 上电后 | 危险 | ● 上电后不要打开盖板。否则有触电的危险!
● 不要用湿手触摸驱动器及周边电路。否则有触电危险!
● 不要触摸变频器的任何输入输出端子。否则有触电危险!
● 上电初，变频器自动对外部强电回路进行安全检测，此时，绝不能触摸驱动器U、V、W接线端子或电机接线端子，否则有触电危险! | | | 注意 | ● 若需要进行参数辨识，请注意电机旋转中伤人的危险。否则可能引起事故!
● 请勿随意更改变频器厂家参数。否则可能造成设备的损害! | | 运行中 | 危险 | ● 请勿触摸散热风扇及放电电阻以试探温度。否则可能引起灼伤!
● 非专业技术人员请勿在运行中检测信号。否则可能引起人身伤害或设备损坏! | | | 注意 | ● 变频器运行中，应避免有东西掉入设备中。否则引起设备损坏!
● 不要采用接触器通断的方法来控制变频器的启停。否则引起设备损坏! | | 保养时 | 危险 | ● 没有经过专业培训的人员请勿对变频器实施维修及保养。否则造成人身伤害或设备损坏!
● 请勿带电对设备进行维修及保养。否则有触电危险!
● 确认将变频器的输入电源断电10分钟后，才能对驱动器实施保养及维修。否则电容上的残余电荷对人会造成伤害!
● 所有可插拔插件必须在断电情况下插拔!
● 更换变频器后必须进行参数的设置和检查。 | ### 1.3 注意事项 1. **电机绝缘检查**：电机在首次使用、长时间放置后的再使用之前及定期检查时，应做电机绝缘检查，防止因电机绕组的绝缘失效而损坏变频器。绝缘检查时一定要将电机连线从变频器分开，建议采用500V电压型兆欧表，应保证测得绝缘电阻不小于5MΩ。 2. **电机的热保护**：若选用电机与变频器额定容量不匹配时，特别是变频器额定功率大于电机额定功率时，务必调整变频器内电机保护相关参数值或在电机前加装热继电器以对电机保护。 3. **工频以上运行**：本变频器可提供0Hz - 500Hz的输出频率。若客户需在50Hz以上运行时，请考虑机械装置的承受力。 4. **机械装置的振动**：变频器在一些输出频率处，可能会遇到负载装置的机械共振点，可通过设置变频器内跳跃频率参数来避开。 5. **关于电动机发热及噪声**：因变频器输出电压是PWM波，含有一定的谐波，因此电机的温升、噪声和振动同工频运行相比会略有增加。 6. **输出侧有压敏器件或改善功率因数的电容的情况**：变频器输出是PWM波，输出侧如安装有改善功率因数的电容或防雷用压敏电阻等，易引发变频器瞬间过电流甚至损坏变频器。请不要使用。 7. **变频器输入、输出端所用接触器等开关器件**：若在电源和变频器输入端之间加装接触器，则不允许用此接触器来控制变频器的启停。一定需要用该接触器控制变频器启停时，间隔不要小于一个小时。频繁的充放电易降低变频器内电容器的使用寿命。若输出端和电机之间装有接触器等开关器件，应确保变频器在无输出时进行通断操作，否则易造成变频器内模块损坏。 8. **雷电冲击保护**：本系列变频器内装有雷击过电流保护装置，对于感应雷有一定的自我保护能力。对于雷电频发处客户还应在变频器前端加装保护。 9. **海拔高度与降额使用**：在海拔高度超过1000m的地区，由于空气稀薄造成变频器的散热效果变差，有必要降额使用。此情况请向我公司进行技术咨询。 10. **一些特殊用法**：如果客户在使用时需用到本手册所提供的建议接线图以外的方法时，如共直流母线等，请向我公司咨询。 11. **变频器报废时注意**：主回路的电解电容和印制板上电解电容焚烧时可能发生爆炸。塑胶件焚烧时会产生有毒气体。请作为工业垃圾进行处理。 12. **关于适配电机**： - 标准适配电机为四极鼠笼式异步感应电机或者永磁同步电机。若非上述电机请一定按电机额定电流选配变频器。 - 非变频电机的冷却风扇与转子轴是同轴连接，转速降低时风扇冷却效果降低，因此，电机出现过热的场合应加装强排气扇或更换为变频电机； - 变频器已经内置适配电机标准参数，根据实际情况有必要进行电机参数辨识或修改缺省值以尽量符合实际值，否则会影响运行效果及保护性能； - 由于电缆或电机内部出现短路会造成变频器报警，甚至炸机。因此，请首先对初始安装的电机及电缆进行绝缘短路测试，日常维护中也需经常进行此测试。注意，做这种测试时务必将变频器与被测试部分全部断开。 ## 2.变频器型号与技术参数 ### 2.1 SK600系列变频器型号与技术参数 |三相电源: 380V, 50/60Hz|电源容量 (KVA)|输入电流 (A)|输出电流 (A)|G型机 (KW)|P型机 (KW)| |---|---|---|---|---|---| |SK600T0.7GB|1.5|3.4|2.1|0.75|1| |SK600T1.5GB|3.0|5.0|3.8|1.5|2| |SK600T2.2GB|4.0|5.8|5.1|2.2|3| |SK600T3.7GB|5.9|10.5|9.0|3.7|5| |SK600T5.5GB|8.9|14.6|13.0|5.5|7.5| |SK600T7.5GB|11.0|20.5|17.0|7.5|10| |SK600T11GB|17.0|26.0|25.0|11.0|15| |SK600T15GB|21.0|35.0|32.0|15.0|20| |SK600T18.5G|24.0|38.5|37.0|18.5|25| |SK600T22G|30.0|46.5|45.0|22|30| |SK600T30G|40.0|62.0|60.0|30|40| |SK600T37G|57.0|76.0|75.0|37|50| |SK600T45G|69.0|92.0|91.0|45|60| |SK600T55G|85.0|113.0|112.0|55|70| |SK600T75G|114.0|157.0|150.0|75|100| |SK600T90G|134.0|180.0|176.0|90|125| |SK600T110G|160.0|214.0|210.0|110|150| |SK600T132G|192.0|256.0|253.0|132|175| |SK600T160G|231.0|307.0|304.0|160|210| |SK600T200G|250.0|385.0|377.0|200|260| |SK600T220G|280.0|430.0|426.0|220|300| |SK600T250G|355.0|468.0|465.0|250|350| |SK600T280G|396.0|525.0|520.0|280|370| |SK600T315G|445.0|590.0|585.0|315|500| |SK600T355G|500.0|665.0|650.0|355|420| |SK600T400G|565.0|785.0|725.0|400|530| |SK600T450G|630.0|883.0|820.0|450|600| ### 2.2 技术规范 |项目|规格| |---|---| |最高频率|矢量控制: 0 - 500Hz
V/F控制: 0 - 3200Hz| |载波频率|0.5kHz - 16kHz可根据负载特性，自动调整载波频率| |输入频率分辨率|数字设定: 0.01Hz
模拟设定:最高频率×0.025%| |控制方式|开环矢量控制(SVC)
闭环矢量控制(FVC)
V/F控制| |启动转矩|G型机: 0.5Hz/150% (SVC); 0Hz/180% (FVC)
P型机: 0.5Hz/100%| |调速范围|1 : 100 (SVC)
1 : 1000 (FVC)| |稳速精度|±0.5% (SVC)
±0.02% (FVC)| |转矩控制精度|±5% (FVC)| |过载能力|G型机: 150%额定电流60s；180%额定电流3s
P型机: 120%额定电流60s；150%额定电流3s| |转矩提升|自动转矩提升；手动转矩提升0.1% - 30.0%| |V/F曲线|三种方式:直线型；多点型；(1.2次方、1.4次方、1.6次方、1.8次方、2次方)N次方型V/F曲线| |V/F分离|2种方式:全分离、半分离| |加减速曲线|直线或S加减速曲线加减速方式。四种加减速时间，时间范围0.0 - 6500.0s| |直流制动|直流制动频率: 0.00Hz - 最大频率
制动时间: 0.0s - 36.0s
制动动作电流值: 0.0% - 100.0%| |点动控制|点动频率范围: 0.00Hz - 50.00Hz。点动加减速时间0.0s - 6500.0s| |简易PLC、多段速运行|通过内置PLC或控制端子实现最多16段速运行| |内置PID|可方便实现过程控制闭环控制系统| |自动电压调整(AVR)|当电网电压变化时，能自动保持输出电压恒定| |过压过流失速控制|对运行期间电流电压自动限制，防止频繁过流过压跳闸| |快速限流功能|最大限度减小过流故障，保护变频器正常运行| |转矩限定与控制|“挖土机”特性，对运行期间转矩自动限制，防止频繁过流跳闸；闭环矢量模式可实现转矩控制| |出色的性能|以高性能的电流矢量控制技术实现异步电机和同步电机控制| |个性化功能|瞬停不停：瞬时停电时通过负载回馈能量补偿电压的降低，维持变频器短时间内继续运行
快速限流：避免变频器频繁的出现过流故障
虚拟IO：五组虚拟DIDO，可实现简易逻辑控制
定时控制：定时控制功能，设定时间范围0.0Min - 6500.0Min
多电机切换：四组电机参数，可实现四个电机切换控制
多线程总线支持：支持四种现场总线: RS - 485、Profibus - DP、CANlink、CANopen
多编码器支持：支持差分、开路集电极、UVW、旋转变压器、正余弦等编码器
用户可编程：选配用户可编程卡，可以实现二次开发
强大的后台软件：支持变频器参数操作及虚拟示波器功能。通过虚拟示波器可实现对变频器内部状态的图形监视| |命令源|操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换| |运行|频率源：10种频率源:数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定。可通过多种方式切换
辅助频率源：10种辅助频率源。可灵活实现辅助频率微调、频率合成| |输入端子|标准: 5个数字输入端子，其中1个支持最高100kHz的高速脉冲输入
2个模拟量输入端子，1个仅支持0 - 10V电压输入，1个支持0 - 10V电压输入或4 - 20mA电流输入
扩展能力: 5个数字输入端子
1个模拟量输入端子，支持 - 10 - 10V电压输入，且支持PT100\PT1000| |输出端子|标准: 1个高速脉冲输出端子(可选为开路集电极式)，支持0 - 100kHz的方波信号输出
1个数字输出端子
1个继电器输出端子
1个模拟输出端子，支持0 - 20mA电流输出或0 - 10V电压输出
扩展能力: 1个数字输出端子
1个继电器输出端子
1个模拟输出端子，支持0 - 20mA电流输出或0 - 10V电压输出| |显示与键盘操作|LED显示：显示参数
LCD显示：可选件，中/英文提示操作内容
参数拷贝：可通过LCD操作面板选件实现参数的快速复制
按键锁定和功能选择：实现按键的部分或全部锁定，定义部分按键的作用范围，以防止误操作| |保护功能|上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等| |选配件|LCD操作面板、制动组件、IO扩展卡1、IO扩展卡2、用户可编程卡、RS485通讯卡、Profibus - DP通讯卡、CANlink通讯卡、CANopen通讯卡、差分输入PG卡、UVW差分输入PG卡、旋转变压器PG卡、OC输入PG卡| |环境|使用场所：室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
海拔高度：低于1000m
环境温度：- 10℃ - + 40℃(环境温度在40℃ - 50℃，请降额使用)
湿度：小于95%RH，无水珠凝结
振动：小于5.9m/s²(0.6g)
存储温度：- 20℃ - + 60℃| ### 2.3 SK600变频器外型及安装孔位尺寸(mm) ![SK600变频器塑胶结构外型尺寸及安装尺寸示意图](/images/docs/sk600/1.jpg "SK600系列变频器，塑胶结构外型尺寸及安装尺寸示意图") ![SK600变频器钣金结构外型尺寸及安装尺寸示意图](/images/docs/sk600/2.jpg "SK600系列变频器，钣金结构外型尺寸及安装尺寸示意图") |功率(kw)|安装尺寸(mm)
AxB|外形尺寸(mm)
HxWxD|安装孔径(mm)
d| |---|---|---|---| |1.5 - 2.2|113x172|186x125x164|5| |4 - 7.5|148x236|248x160x183|5| |11 - 22|190x305|322x208x192|6| |30 - 37|235x447|463x285x228|6.5| |45 - 75|260x580|600x385x265|7| |90 - 132|343x678|700x473x307|9| |160 - 200|449x903|930x579x380|12.5| |220 - 315|420x1030|1060x650x377|12.5| |355 - 400|520x1300|1360x800x388|12.5| ### 2.4 SK600变频器外引键盘开孔尺寸 ![SK600变频器变频器外引键盘开孔尺寸示意图](/images/docs/sk600/3.jpg "SK600系列变频器，变频器外引键盘开孔尺寸示意图") ## 3.变频器的日常保养与维护 ### 3.1 日常保养 由于环境的温度、湿度、粉尘及振动的影响，会导致变频器内部的器件老化，导致变频器潜在的故障发生或降低了变频器的使用寿命。因此，有必要对[变频器](/products/vfd/)实施日常和定期的保养及维护。 1. **日常检查项目**： - 电机运行中声音是否发生异常变化。 - 电机运行中是否产生了振动。 - 变频器安装环境是否发生变化。 - 变频器散热风扇是否正常工作。 - 变频器是否过热。 2. **日常清洁**： - 应始终保持变频器处于清洁状态。 - 有效清除变频器上表面积尘，防止积尘进入变频器内部，特别是金属粉尘。 - 有效清除变频器散热风扇的油污。 ### 3.2 定期检查 请定期对运行中难以检查的地方检查。 1. **定期检查项目**： - 检查风道，并定期清洁。 - 检查螺丝是否有松动。 - 检查变频器是否受到腐蚀。 - 检查接线端子是否有拉弧痕迹。 - 主回路绝缘测试。 2. **提醒**：在用兆欧表（请用直流500V兆欧表）测量电机绝缘电阻时，要将主回路线与变频器脱开。不要用绝缘电阻表测试控制回路绝缘，不必进行高压测试（出厂时已完成）。 ### 3.3 变频器易损件更换 变频器易损件主要有冷却风扇和滤波用电解电容器，其寿命与使用的环境及保养状况密切相关。一般寿命时间为： |器件名称|寿命时间| |---|---| |风扇|2 - 3年| |电解电容|4 - 5年| 用户可以根据运行时间确定更换年限。 1. **冷却风扇**： - 可能损坏原因：轴承磨损、叶片老化。 - 判别标准：风扇叶片等是否有裂缝，开机时声音是否有异常振动声。 2. **滤波电解电容**： - 可能损坏原因：输入电源品质差、环境温度较高，频繁的负载跳变、电解质老化。 - 判别标准：有无液体漏出、安全阀是否已凸出，静电电容的测定，绝缘电阻的测定。 ### 3.4 变频器的存贮 用户购买变频器后，暂时存贮和长期存贮必须注意以下几点： 1. 存储时尽量按原包装装入本公司的包装箱内。 2. 长时间存放会导致电解电容的劣化，必须保证在2年之内通一次电，通电时间至少5小时，输入电压必须用调压器缓缓升高至额定值。 ### 3.5 变频器的保修说明 1. 免费保修仅指变频器本身。在正常使用情况下，发生故障或损坏，我公司负责20个月保修（从制造出厂之日起，以机身上条形码为准），20个月以上，将收取合理的维修费用。 2. 在20个月内，如发生以下情况，应收取一定的维修费用： - 用户不按使用手册中的规定，带来的机器损害。 - 由于火灾、水灾、电压异常等造成的损害。 - 将变频器用于非正常功能时造成的损害。 3. 有关服务费用按照厂家统一标准计算，如有契约，以契约优先的原则处理。 ## 4.变频器的制动组件选型指南 ### 4.1 制动组件选型指南 下方选型表是指导数据，用户可根据实际情况选择不同的电阻阻值和功率（但阻值一定不能小于表中推荐值，功率可以大）。制动电阻的选择需要根据实际应用系统中电机发电的功率来确定，与系统惯性、减速时间、位能负载的能量等都有关系，需要客户根据实际情况选择。系统的惯量越大、需要的减速时间越短、制动得越频繁，则制动电阻需要选择功率越大、阻值越小。 1. **阻值的选择**：制动时，电机的再生能量几乎全部消耗在制动电阻上。可根据公式：$U*U/R = Pb$，公式中$U$为系统稳定制动的制动电压（不同的系统也不一样，对于380VAC系统一般取700V），$Pb$为制动功率 。 2. **制动电阻的功率选择**：理论上制动电阻的功率和制动功率一致，但是考虑到降额为70%。可根据公式：$0.7*Pr = Pb*D$，$Pr$ 为电阻的功率，$D$为制动频度（再生过程占整个工作过程的比例）。电梯、开卷和取卷的制动频度为20% - 30%，离心机为50% - 60%，偶然制动负载为5%，一般取10%。 ### 4.2 变频器制动组件选型表 |变频器型号|制动电阻推荐功率|制动电阻推荐阻值|制动单元|备注| |---|---|---|---|---| |单相220V| | | | | |SK600S0.4GB|80W|≥200Ω|标准内置|无特殊说明| |SK600S0.7GB|80W|≥150Ω|标准内置| | |SK600S1.5GB|100W|≥100Ω|标准内置| | |SK600S2.2GB|100W|≥70Ω|标准内置| | |三相220V| | | | | |SK600 - 2T0.4GB|150W|≥150Ω| | | |SK600 - 2T0.75GB|150W|≥110Ω|标准内置| | |SK600 - 2T1.1GB|250W|≥100Ω| | | |SK600 - 2T2.2GB|300W|≥65Ω|无特殊说明| | |SK600 - 2T3.7GB|400W|≥45Ω| | | |SK600 - 2T5.5GB|800W|≥22Ω| | | |SK600 - 2T7.5GB|1000W|≥16Ω| | | |SK600 - 2T11G|1500W|≥11Ω| |变频器型号后加“B”| |SK600 - 2T15G|2500W|≥8Ω|内置可选| | |SK600 - 2T18.5G|3.7kW|≥8.0Ω|外置|VFDBU - 35 - A| |SK600 - 2T22G|4.5kW|≥8Ω|外置|VFDBU - 35 - A| |SK600 - 2T30G|5.5kW|≥4Ω|外置|VFDBU - 70 - A| |SK600 - 2T37G|7.5kW|≥4Ω|外置|VFDBU - 70 - A| |SK600 - 2T45G|4.5kW×2|≥4Ω×2|外置|VFDBU - 70 - A×2| |SK600 - 2T55G|5.5kW×2|≥4Ω×2|外置|VFDBU - 70 - A×2| |SK600 - 2T75G|16kW|≥1.2Ω|外置|VFDBU - 200 - A| |三相380V| | | | | |SK600T0.7GB|150W|≥300Ω| |无特殊说明| |SK600T1.5GB|150W|≥220Ω| | | |SK600T2.2GB|250W|≥200Ω| | | |SK600T3.7GB|300W|≥130Ω|标准内置| | |SK600T5.5GB|400W|≥90Ω| | | |SK600T7.5GB|500W|≥65Ω| | | |SK600T11GB|800W|≥43Ω| | | |SK600T15GB|1000W|≥32Ω| | | |SK600T18.5|1300W|≥25Ω| |变频器型号后加“B”| |SK600T22|1500W|≥22Ω|内置可选| | |SK600T30|2500W|≥16Ω| | | |SK600T37|3.7kW|≥16.0Ω|外置|VFDBU - 35 - B| |SK600T45|4.5kW|≥16Ω|外置|VFDBU - 35 - B| |SK600T55|5.5kW|≥8Ω|外置|VFDBU - 70 - B| |SK600T75|7.5kW|≥8Ω|外置|VFDBU - 70 - B| |SK600T90|4.5kW×2|≥8Ω×2|外置|VFDBU - 70 - B×2| |SK600T110|5.5kW×2|≥8Ω×2|外置|VFDBU - 70 - B×2| |SK600T132|6.5kW×2|≥8Ω×2|外置|VFDBU - 70 - B×2| |SK600T160|16kW|≥2.5Ω|外置|VFDBU - 200 - B| |SK600T200|20kW|≥2.5Ω|外置|VFDBU - 200 - B| |SK600T220|22kW|≥2.5Ω|外置|VFDBU - 200 - B| |SK600T250|12.5kW×2|≥2.5Ω×2|外置|VFDBU - 200 - B×2| |SK600T280|14kW×2|≥2.5Ω×2|外置|VFDBU - 200 - B×2| |SK600T315|16kW×2|≥2.5Ω×2|外置|VFDBU - 200 - B×2| |SK600T355|17kW×2|≥2.5Ω×2|外置|VFDBU - 200 - B×2| |SK600T400|14kW×3|≥2.5Ω×3|外置|VFDBU - 200 - B×3| |SK600T450|15kW×3|≥2.5Ω×3|外置|VFDBU - 200 - B×3| 注：×2表示两个制动单元带各自的制动电阻并联使用，×3意义同×2。 ## 5.变频器机械与电气安装 ### 5.1单相变频器主回路端子说明 |端子标记|名称|说明| |---|---|---| |L1、L2|单相电源输入端子|单相220V交流电源连接点| |( + )、( - )|直流母线正、负端子|共直流母线输入点| |( + )、PB|制动电阻连接端子|连接制动电阻| |U、V、W|变频器输出端子|连接三相电动机| |PE|接地端子|接地端子| ### 5.2三相变频器主回路端子说明 |端子标记|名称|说明| |---|---|---| |R、S、T|三相电源输入端子|交流输入三相电源连接点| |( + )、( - )|直流母线正、负端子|共直流母线输入点，37kW以上外置制动单元的连接点| |( + )、PB|制动电阻连接端子|30kW以下(220V为15kW以下)制动电阻连接点| |P、( + )|外置电抗器连接端子|外置电抗器连接点| |U、V、W|变频器输出端子|连接三相电动机| |PE|接地端子|接地端子| ### 5.3配线注意事项 1. **输入电源L1、L2或R、S、T**：[变频器](/products/vfd/)的输入侧接线，无相序要求。 2. **直流母线(+)、(-)** - 注意刚停电后直流母线(+)、(-)端子尚有残余电压，须等CHARGE灯灭掉后并确认停电10分钟后才能进行配线操作，否则有触电的危险。 - 37kW以上(220V为18.5kW以上)选用外置制动组件时，注意(+)、(-)极性不能接反，否则导致变频器损坏甚至火灾。 - 制动单元的配线长度不应超过10m，应使用双绞线或紧密双线并行配线。 - 不可将制动电阻直接接在直流母线上，可能会引起变频器损坏甚至火灾。 3. **制动电阻连接端子(+)、PB** - 30kW以下(220V为15kW以下)且确认已经内置制动单元的机型，其制动电阻连接端子才有效。 - 制动电阻选型参考推荐值且配线距离应小于5m，否则可能导致变频器损坏。 4. **外置电抗器连接端子P、(+)**：75kW及以上(220V为37KW以上)功率变频器、电抗器外置，装配时把P、(+)端子之间的连接片去掉，电抗器接在两个端子之间。 5. **变频器输出侧U、V、W** - 变频器侧出侧不可连接电容器或浪涌吸收器，否则会引起变频器经常保护甚至损坏。 - 电机电缆过长时，由于分布电容的影响，易产生电气谐振，从而引起电机绝缘破坏或产生较大漏电流使变频器过流保护。电机电缆长度大于100m时，须加装交流输出电抗器。 6. **接地端子PE** - 端子必须可靠接地，接地线阻值必须少于0.1Ω，否则会导致设备工作异常甚至损坏。 - 不可将接地端子和电源零线N端子共用。 ## 6.变频器控制回路接线方式 ### 6.1 控制回路接线示意图 ![SKF600系列变频器控制回路接线方式](/images/docs/sk600/4.jpg "SKF600系列变频器控制回路接线方式") ### 6.2 控制端子说明 控制回路端子布置图如下示： ![SKF600系列变频器控制回路端子布置图](/images/docs/sk600/5.jpg "SKF600系列变频器控制回路端子布置图") 485 + 、+10V、AI1、AI2、DI1、DI2、DI3、DI4、DI5、COM、485 - 、GND、GND、AO1、CME、COM、D01、FM、 + 24V、OP、T/A、T/B、T/C。 控制端子功能说明： |类别|端子符号|端子名称|功能说明| |---|---|---|---| |电源| + 10V - GND|外接 + 10V电源|向外提供 +10V电源，最大输出电流: 10mA，一般用作外接电位器工作电源，电位器阻值范围: 1kΩ - 5kΩ| |电源| + 24V - COM|外接 + 24V电源|向外提供 +24V电源，一般用作数字输入输出端子工作电源和外接传感器电源，最大输出电流: 200mA| |电源|OP|外部电源输入端子|出厂默认与 + 24V连接，当利用外部信号驱动DI1 - DI5时，OP需与外部电源连接，且与 + 24V电源端子断开| |模拟输入|AI1 - GND|模拟量输入端子1|1. 输入电压范围: DC 0V - 10V
2. 输入阻抗: 22kΩ| |模拟输入|AI2 - GND|模拟量输入端子2|1. 输入范围: DC 0V - 10V/4mA - 20mA，由控制板上的J8线选择决定。
2. 输入阻抗: 电压输入时22kΩ，电流输入时500Ω| |数字输入|DI1 - OP|数字输入1|1. 光藕隔离，兼容双极性输入
2. 输入阻抗: 2.4kΩ
3. 电平输入时电压范围: 9V - 30V| |数字输入|DI2 - OP|数字输入2|同DI1 - OP特性| |数字输入|DI3 - OP|数字输入3|同DI1 - OP特性| |数字输入|DI4 - OP|数字输入4|同DI1 - OP特性| |数字输入|DI5 - OP|高速脉冲输入端子|除有DI1 - DI4的特点外，还可作为高速脉冲输入通道。最高输入频率: 100kHz| |模拟输出|AO1 - GND|模拟输出1|由控制板上的J5跳线选择决定电压或电流输出。输出电压范围: 0V - 10V；输出电流范围: 0mA - 20mA| |数字输出|DO1 - + 24V|数字输出1|光藕隔离，双极性开路集电极输出。输出电压范围: 0V - 24V；输出电流范围: 0mA - 50mA。注意: 数字输出地CME与数字输入地COM是内部隔离的，但出厂时CME与COM已经外部短接(此时DO1默认为 + 24V驱动)。当DO1想用外部电源驱动时，必须断开CME与COM的外部短接| |数字输出|FM - CME|高速脉冲输出|受功能码P5 - 00 “FM端子输出方式选择”约束。当作为高速脉冲输出，最高频率到100kHz；当作为集电极开路输出，与DO1规格一样| |继电器输出|T/A - T/B|常闭端子|触点驱动能力: AC250V，3A，COSø = 0.4；DC 30V，1A| |继电器输出|T/A - T/C|常开端子|同T/A - T/B触点驱动能力| |辅助接口|J12|功能扩展卡接口|28芯端子，与可选卡 (I/O扩展卡、PLC卡、各种总线卡等选配卡)接口| |辅助接口|J3|PG卡接口|可选择: OC，差分，UVW，旋变等接口| |辅助接口|J7|外引键盘接口|外引键盘| ## 7.变频器操作与显示界面介绍 ### 7.1 操作与显示界面介绍 用操作面板，可对[变频器](/products/vfd/)进行功能参数修改、变频器工作状态监控和变频器运行控制（启动、停止）等操作，其外型及功能区如下图所示： ![变频器操作面板示意图](/images/docs/sk600/6.jpg "变频器操作面板示意图") 命令源指示灯、单位指示灯、RENIND LV、数据显示区、电位器调位键、编程键（PRG）、递增键、确认键（ENTER）、递减键、运行键、停机/复位键、多功能选择键、移位键。 1. **功能指示灯说明**： - RUN：灯灭时表示变频器处于停机状态，灯亮时表示变频器处于运转状态。 - LOCAL/REMOT：键盘操作、端子操作与远程操作（通信控制）指示灯： |LOCAL/REMOT状态|起停控制方式| |---|---| |熄灭|面板起停控制方式| |常亮|端子起停控制方式| |闪烁|通讯起停控制方式| - FWD/REV：正反转指示灯，灯亮表示处于正转状态。 - TUNE/TC：调谐/转矩控制/故障指示灯，灯亮表示处于转矩控制模式，灯慢闪表示处于调谐状态，灯快烁表示处于故障状态。 2. **单位指示灯**：Hz（频率单位）、A（电流单位）、V（电压单位）、RPM(Hz + A)（转速单位）、% (A + V)（百分数）。 3. **数码显示区**：5位LED显示，可显示设定频率、输出频率，各种监视数据以及报警代码等。 4. **键盘按钮说明表**： |按键|名称|功能| |---|---|---| |PRG|编程键|一级菜单进入或退出| |ENTER|确认键|逐级进入菜单画面、设定参数确认| |△|递增键|数据或功能码的递增| |▽|递减键|数据或功能码的递减| |▽|移位键|在停机显示界面和运行显示界面下，可循环选择显示参数；在修改参数时，可以选择参数的修改位| |RUN|运行键|在键盘操作方式下，用于运行操作| |STOP/RES|停止/复位|运行状态时，按此键可用于停止运行操作；故障报警状态时，可用来复位操作，该键的特性受功能码P7 - 02制约| |MF.K|多功能选择键|根据P7 - 01作功能切换选择| |QUICK|菜单模式选择键|根据PP - 03中值切换不同的菜单模式（默认为一种菜单模式）| ## 8.变频器基本功能参数表 ### 符号说明 PP-00设为非0值，即设置了参数保护密码，在功能参数模式和用户更改参数模式下，参数菜单必须在正确输入密码后才能进入，取消密码，需将PP-00设为0。 用户定制参数模式下的参数菜单不受密码保护。 P组、A组是基本功能参数，U组是监视功能参数。功能表中符号说明如下： |符号|说明| |----|----| |“☆”|表示该参数的设定值在变频器处于停机、运行状态中，均可更改| |“★”|表示该参数的设定值在变频器处于运行状态时，不可更改| |“●”|表示该参数的数值是实际检测记录值，不能更改| |“ * ”|表示该参数是“厂家参数”，仅限于制造厂家设置，禁止用户进行操作| ### P0基本功能组 |功能码|名称|设定范围|出厂值|更改| |---|---|---|---|---| |P0 - 00|GP类型显示|1 : G型(恒转矩负载机型)
2 : P型(风机、水泵类负载机型)|机型确定|●| |P0 - 01|第1电机控制方式|0 :无速度传感器矢量控制(SVC)
1 :有速度传感器矢量控制(FVC)
2 : V/F控制|2|★| |P0 - 02|命令源选择|0 :操作面板命令通道(LED灭)
1 :端子命令通道(LED亮)
2 :通讯命令通道(LED闪烁)|0|☆| |P0 - 03|主频率源X选择|0 :数字设定(预置频率P0 - 08，UP/DOWN可修改，掉电不记忆)
1 :数字设定(预置频率P0 - 08，UP/DOWN可修改，掉电记忆)
2 : AI1
3 : AI2
4 : AI3
5 : PULSE脉冲设定(DI5)
6 :多段指令
7 :简易PLC
8 : PID
9 :通讯给定|0|★| |P0 - 04|辅助频率源Y选择|同P0 - 03 (主频率源X选择)|0|★| |P0 - 05|叠加时辅助频率源Y范围选择|0 :相对于最大频率
1 :相对于频率源X|0|☆| |P0 - 06|叠加时辅助频率源Y范围|0% - 150%|100%|☆| |P0 - 07|频率源叠加方式选择|0 :主频率源X
1 :主辅运算结果(运算关系由十位确定)
2 :主频率源X与辅助频率源Y切换
3 :主频率源X与主辅运算结果切换
4 :辅助频率源Y与主辅运算结果切换
十位:频率源主辅运算关系
0 :主 + 辅
1 :主 - 辅
2 :二者最大值
3 :二者最小值|00|☆| |P0 - 08|预置频率|0.00Hz - 最大频率(P0 - 10)|50.00Hz|☆| |P0 - 09|运行方向|0 :方向一致
1 :方向相反|0|☆| |P0 - 10|最大频率|50.00Hz - 500.00Hz|50.00Hz|★| |P0 - 11|上限频率源|0 : P0 - 12设定
1 : AI1
2 : AI2
3 : AI3
4 : PULSE脉冲设定
5 :通讯给定|0|★| |P0 - 12|上限频率|下限频率P0 - 14 - 最大频率P0 - 10|50.00Hz|☆| |P0 - 13|上限频率偏置|0.00Hz - 最大频率P0 - 10|0.00Hz|☆| |P0 - 14|下限频率|0.00Hz - 上限频率P0 - 12|0.00Hz|☆| |P0 - 15|载波频率|0.5kHz - 16.0kHz|机型确定|☆| |P0 - 16|载波频率随温度调整|0 :否
1 :是|1|☆| |P0 - 17|加速时间1|0.00s - 65000s|机型确定|☆| |P0 - 18|减速时间1|0.00s - 65000s|机型确定|☆| |P0 - 19|加减速时间单位|0 : 1秒
1 : 0.1秒
2 : 0.01秒|1|★| |P0 - 22
P0 - 23|频率指令分辨率
数字设定频率停机记忆选择|2 : 0.01Hz
0 :不记忆
1 :记忆|2
0|★
☆| |P0 - 24|电机选择|0 :电机1
1 :电机2
1 :电机3
3 :电机4|0|★| |P0 - 25|加减速时间基准频率|0 :最大频率(P0 - 10)
1 :设定频率
2 : 100Hz|0|★| |P0 - 26|运行时频率指令|0 :运行频率
1 :设定频率|0|★| |P0 - 27|命令源捆绑频率源|个位:操作面板命令绑定频率源选择
0 :无绑定
1 :数字设定频率
2 : AI1
3 : AI2
4 : AI3
5 : PULSE脉冲设定(DI5)
6 :多段速
7 :简易PLC
8 : PID
9 :通讯给定
十位:端子命令绑定频率源选择
百位:通讯命令绑定频率源选择
千位:自动运行绑定频率源选择|0000|☆| |P0 - 28|通讯扩展卡类型|0 : Modbus通讯卡
1 : Profibus - DP通讯卡
2 : CANopen通讯卡
3 : CANlink通讯卡|0|☆| |P0 - 29|应用宏|出厂值，再选择宏编号。设定范围: 0 - 65535
10000 :功能码恢复出厂设置宏
1 :变频单泵恒压力供水宏
2 :一拖三恒压力供水宏(1变2工)
3 :一拖五恒压力供水宏(1变4工)
7 :消防巡检供水宏
11 :数控机床100Hz宏1
12 :数控机床100Hz宏2
21 :主轴雕刻400Hz宏1
22 :主轴雕刻400Hz宏2
注1 :选择宏编号前，先执行P0 - 29恢复|0|☆| ### P1第一电机参数 |功能码|名称|设定范围|出厂值|更改| |---|---|---|---|---| |P1 - 00|电机类型选择|0 :普通异步电机
1 :变频异步电机
2 :永磁同步电机|0|★| |P1 - 01|电机额定功率|0.1kW - 1000.0kW|机型确定|★| |P1 - 02|电机额定电压|1V - 2000V|机型确定|★| |P1 - 03|电机额定电流|0.01A - 655.35A (变频器功率 <=55kW)
0.1A - 6553.5A (变频器功率 >55kW)|机型确定|★| |P1 - 04|电机额定频率|0.01Hz - 最大频率|机型确定|★| |P1 - 05|电机额定转速|1rpm - 65535rpm|机型确定|★| |P1 - 06|异步电机定子电阻|0.001Ω - 65.535Ω (变频器功率 <=55kW)
0.0001Ω - 6.5535Ω (变频器功率 >55kW)|调谐参数|★| |P1 - 07|异步电机转子电阻|0.001Ω - 65.535Ω (变频器功率 <=55kW)
0.0001Ω - 6.5535Ω (变频器功率 >55kW)|调谐参数|★| |P1 - 08|异步电机漏感抗|0.01mH - 655.35mH (变频器功率 <=55kW)
0.001mH - 655.35mH (变频器功率 >55kW)|调谐参数|★| |P1 - 09|异步电机互感抗|0.1mH - 6553.5mH (变频器功率 <=55kW)
0.01mH - 6553.5mH (变频器功率 >55kW)|调谐参数|★| |P1 - 10|异步电机空载电流|0.01A - P1 - 03 (变频器功率 <=55kW)
0.1A - P1 - 03 (变频器功率 >55kW)|调谐参数|★| |P1 - 16|同步电机定子电阻|0.001Ω - 65.535Ω (变频器功率 <=55kW)
0.0001Ω - 6.5535Ω (变频器功率 >55kW)|调谐参数|★| |P1 - 17|同步电机D轴电感|0.01mH - 655.35mH (变频器功率 <=55kW)
0.001mH - 655.35mH (变频器功率 >55kW)|调谐参数|★| |P1 - 18|同步电机Q轴电感|0.01mH - 655.35mH (变频器功率 <=55kW)
0.001mH - 655.35mH (变频器功率 >55kW)|调谐参数|★| |P1 - 20|同步电机反电动势|0.1V - 6553.5V|调谐参数|★| |P1 - 27|编码器线数|1 - 65535|2500|★| |P1 - 28|编码器类型|0 : ABZ增量编码器
1 : UVW增量编码器
2 :旋转变压器
3 :正余弦编码器
4 :省线式UVW编码器|0|★| |P1 - 30|ABZ增量编码器AB相序|0 :正向
1 :反向|0|★| |P1 - 31|编码器安装角|0.0 - 359.9°|0.0°|★| |P1 - 32|UVW编码器UVW相序|0 :正向
1 :反向|0|★| |P1 - 33|UVW编码器偏置角|0.0 - 359.9°|0.0°|★| |P1 - 34|旋转变压器极对数|1 - 65535|1|★| |P1 - 36|速度反馈PG断线检测时间|0.0 :不动作
0.1s - 10.0s|0.0|★| |P1 - 37|调谐选择|0 :无操作
1 :异步机静止调谐
2 :异步机完整调谐
11 :同步机静止调谐
12 :同步机完整调谐|0|★| ### P2组第一电机矢量控制参数 |功能码|名称|设定范围|出厂值|更改| |---|---|---|---|---| |P2 - 00|速度环比例增益1|1 - 100|30|☆| |P2 - 01|速度环积分时间1|0.01s - 10.00s|0.50s|☆| |P2 - 02|切换频率1|0.00 - P2 - 05|5.00Hz|☆| |P2 - 03|速度环比例增益2|1 - 100|20|☆| |P2 - 04|速度环积分时间2|0.01s - 10.00s|1.00s|☆| |P2 - 05|切换频率2|P2 - 02 - 最大频率|10.00Hz|☆| |P2 - 06|矢量控制转差增益|50% - 200%|150%|☆| |P2 - 07|速度环滤波时间常数|0.000s - 0.100s|0.000s|☆| |P2 - 08|矢量控制过励磁增益|0 - 200|64|☆| |P2 - 09|速度控制方式下转矩上限源|0 :功能码P2 - 10设定
1 : AI1
2 : AI2
3 : AI3
4 : PULSE脉冲设定
5 :通讯给定
6 : MIN(AI1,AI2)
7 : MAX(AI1,AI2)
1 - 7选项的满量程对应P2 - 10|0|☆| |P2 - 10|速度控制方式下转矩上限数字设定|0.0% - 200.0%|150.0%|☆| |P2 - 13|励磁调节比例增益|0 - 60000|2000|☆| |P2 - 14|励磁调节积分增益|0 - 60000|1300|☆| |P2 - 15|转矩调节比例增益|0 - 60000|2000|☆| |P2 - 16|转矩调节积分增益|0 - 60000|1300|☆| |P2 - 17|速度环积分属性|个位:积分分离
0 :无效
1 :有效|0|☆| |P2 - 18|同步机弱磁模式|0: 弱磁无效
1: 直接计算模式
2: 自动调整模式|1|☆| |P2 - 19|同步机弱磁深度|50% - 500%|100%|☆| |P2 - 20|最大弱磁电流|1% - 300%|50%|☆| |P2 - 21|弱磁自动调整增益|10% - | |P2 - 22|弱磁积分倍数|2 - 10|2|☆| ### P3组V/F控制参数 |功能码|名称|设定范围|出厂值|更改| |---|---|---|---|---| |P3 - 00|VF曲线设定|0 :直线V/F
1 :多点V/F
2 :平方V/F
3 : 1.2次方V/F
4 : 1.4次方V/F
6 : 1.6次方V/F
8 : 1.8次方V/F
9 :保留
10 : VF完全分离模式
11 : VF半分离模式|0|★| |P3 - 01|转矩提升|0.1% - 30.0%|机型确定|☆| |P3 - 02|转矩提升截止频率|0.00Hz - 最大频率|50.00Hz|★| |P3 - 03|多点VF频率点1|0.00Hz - P3 - 05|0.00Hz|★| |P3 - 04|多点VF电压点1|0.0% - 100.0%|0.0%|★| |P3 - 05|多点VF频率点2|P3 - 03 - P3 - 07|0.00Hz|★| |P3 - 06|多点VF电压点2|0.0% - 100.0%|0.0%|★| |P3 - 07|多点VF频率点3|P3 - 05 - 电机额定频率(P1 - 04)|0.00Hz|★| |P3 - 08|多点VF电压点3|0.0% - 100.0%|0.0%|★| |P3 - 09|VF转差补偿增益|0.0% - 200.0%|0.0%|☆| |P3 - 10|VF过励磁增益|0 - 200|64|☆| |P3 - 11|VF振荡抑制增益|0 - 100|机型确定|☆| |P3 - 13|VF分离的电压源|0 :数字设定(P3 - 14)
1 : AI1
2 : AI2
3 : AI3
4 : PULSE脉冲设定(DI5)
5 :多段指令
6 :简易PLC
7 : PID
8 :通讯给定
注: 100.0%对应电机额定电压|0|☆| |P3 - 14|VF分离的电压数字设定|0V - 电机额定电压|0V|☆| |P3 - 15|VF分离的电压上升时间|0.0s - 1000.0s表示0V到额定电压的时间|0.0s|☆| ### P4组输入端子 |功能码|名称|设定范围|出厂值|更改| |----|----|----|----|----| |P4-00|DI1端子功能选择|0 :无功能
1 :正转运行( FWD )
2 :反转运行( REV )
3 :三线式运行控制
4 :正转点动( FJOG )|1|★| |P4-01|DI2端子功能选择|5 :反转点动( RJOG )
6 :端子UP
7 :端子DOWN
8 :自由停车
9 :故障复位( RESET )
10 :运行暂停|2|★| |P4-02|DI3端子功能选择|11 :外部故障常开输入
12 :多段指令端子1
13 :多段指令端子2
14 :多段指令端子3
15 :多段指令端子4
16 :加减速时间选择端子1|4|★| |P4-03|DI4端子功能选择|17 :加减速时间选择端子2
18 :频率源切换
19 : UP/DOWN设定清零(端子､键盘)
20 :运行命令切换端子1
21 :加减速禁止|9|★| |P4-04|DI5端子功能选择|22 : PID暂停
23 : PLC状态复位
24 :摆频暂停
25 :计数器输入
26 :计数器复位
27 :长度计数输入|12|★| |P4-05|DI6端子功能选择|28 :长度复位
29 :转矩控制禁止
30 : PULSE (脉冲)频率输入
31 :保留
32 :立即直流制动 (仅对DI5有效)|0|★| |P4-06|DI7端子功能选择|33 :外部故障常闭输入
34 :频率修改使能
35 : PID作用方向取反
36 :外部停车端子1
37 :运行命令切换端子2
38 : PID积分暂停|0|★| |P4-07|DI8端子功能选择|39 :频率源X与预置频率切换
40 :频率源Y与预置频率切换
41 :电机选择端子1
42 :电机选择端子2
43 : PID参数切换|0|★| |P4-08|DI9端子功能选择|44：用户自定义故障 1
45 :用户自定义故障2
46 :速度控制 / 转矩控制切换
47 :紧急停车
48 :外部停车端子2
49 :减速直流制动
50 :本次运行时间清零
51-59 :保留|0|★| |P4-09|DI10端子功能选择| |0|★| | P4-10 | DI 滤波时间 | 0.000s - 1.000s | 0.010s | ☆ | | P4-11 | 端子命令方式 | 0 : 两线式 1
1 : 两线式 2
2 : 三线式 1
3 : 三线式 2 | 0 | ★ | | P4-12 | 端子 UP/DOWN 变化率 | 0.001Hz/s - 65.535Hz/s | 1.00Hz/s | ☆ | | P4-13 | AI 曲线 1 最小输入 | 0.00V - P4-15 | 0.00V | ☆ | | P4-14 | AI 曲线 1 最小输入对应设定 | -100.0% - +100.0% | 0.0% | ☆ | | P4-15 | AI 曲线 1 最大输入 | P4-13 - +10.00V | 10.00V | ☆ | | P4-16 | AI 曲线 1 最大输入对应设定 | -100.0% - +100.0% | 100.0% | ☆ | | P4-17 | AI1 滤波时间 | 0.00s - 10.00s | 0.10s | ☆ | | P4-18 | AI 曲线 2 最小输入 | 0.00V - P4-20 | 0.00V | ☆ | | P4-19 | AI 曲线 2 最小输入对应设定 | -100.0% - +100.0% | 0.0% | ☆ | | P4-20 | AI 曲线 2 最大输入 | P4-18 - +10.00V | 10.00V | ☆ | | P4-21 | AI 曲线 2 最大输入对应设定 | -100.0% - +100.0% | 100.0% | ☆ | | P4-22 | AI2 滤波时间 | 0.00s - 10.00s | 0.10s | ☆ | | P4-23 | AI 曲线 3 最小输入 | -10.00V - P4-25 | 0.1V | ☆ | | P4-24 | AI 曲线 3 最小输入对应设定 | -100.0% - +100.0% | 0 | ☆ | | P4-25 | AI 曲线 3 最大输入 | P4-23 - +10.00V | 4.00V | ☆ | | P4-26 | AI 曲线 3 最大输入对应设定 | -100.0% - +100.0% | 100.0% | ☆ | | P4-27 | AI3 滤波时间 | 0.00s - 10.00s | 0.10s | ☆ | | P4-28 | PULSE 最小输入 | 0.00kHz - P4-30 | 0.00kHz | ☆ | | P4-29 | PULSE 最小输入对应设定 | -100.0% - 100.0% | 0.0% | ☆ | | P4-30 | PULSE 最大输入 | P4-28 - 100.00kHz | 50.00kHz | ☆ | | P4-31 | PULSE 最大输入设定 | -100.0% - 100.0% | 100.0% | ☆ | | P4-32 | PULSE 滤波时间 | 0.00s - 10.00s | 0.10s | ☆ | | P4-33 | AI 曲线选择 | 个位: AI1 曲线选择
1 : 曲线 1(2 点，见 P4-13 - P4-16)
2 : 曲线 2(2 点，见 P4-18 - P4-21)
3 : 曲线 3(2 点，见 P4-23 - P4-26)
4 : 曲线 4(4 点，见 A6-00 - A6-07)
5 : 曲线 5(4 点，见 A6-08 - A6-15)
十位: AI2 曲线选择，同上
百位: AI3 曲线选择，同上 | 321 | ☆ | | P4-34 | AI 低于最小输入设定选择 | 个位: AI1 低于最小输入设定选择
0 : 对应最小输入设定
1 : 0.0%
十位: AI2 低于最小输入设定选择，同上
百位: AI3 低于最小输入设定选择，同上 | 000 | ☆ | | P4-35 | DI1 延迟时间 | 0.0s - 3600.0s | 0.0s | ★ | | P4-36 | DI2 延迟时间 | 0.0s - 3600.0s | 0.0s | ★ | | P4-37 | DI3 延迟时间 | 0.0s - 3600.0s | 0.0s | ★ | | P4-38 | DI 端子有效模式选择 1 | 0 : 高电平有效
1 : 低电平有效
个位: DI1
十位: DI2
百位: DI3
千位: DI4
万位: DI5 | 00000 | ★ | | P4-39 | DI 端子有效模式选择 2 | 0 : 高电平有效
1 : 低电平有效
个位: DI6
十位: DI7
百位: DI8
千位: DI9
万位: DI10 | 00000 | ★ | ### P5 组 输出端子 | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | --- | --- | --- | --- | --- | | P5-00 | FM 端子输出模式选择 | 0 : 脉冲输出(FMP)
1 : 开关量输出(FMR) | 0 | ☆ | | P5-01 | FMR 输出功能选择 | 0 : 无输出
1 : 变频器运行中
2 : 故障输出(故障停机)
3 : 频率水平检测 FDT1 输出
4 : 频率到达
5 : 零速运行中(停机时不输出)
6 : 电机过载预报警
7 : 变频器过载预报警
8 : 设定记数值到达
9 : 长度到达
10 : 简易 PLC 阶段完成
11 : 转矩限定中
12 : 运行准备就绪
13 : AI1>AI2
14 : 上限频率到达
15 : 下限频率到达(运行有关)
16 : 欠压状态输出
17 : 通讯设定
18 : 定位完成(保留)
19 : 定位接近(保留)
20 : 零速运行中 2(停机时也输出)
21 : 累计上电时间到达
22 : 频率水平检测 FDT2 输出
23 : 频率 1 到达输出
24 : 频率 2 到达输出
25 : 电流 1 到达输出
26 : 电流 2 到达输出
27 : 定时到达输出
28 : AI1 输入超限
29 : 掉载中
30 : 反向运行中
31 : 零电流状态
32 : 模块温度到达
33 : 输出电流超限
34 : 下限频率到达(停机也输出)
35 : 告警输出(继续运行)
36 : 电机过温预报警
37 : 本次运行时间到达 | 0 | ☆ | | P5-02 | 控制板继电器功能选择 (T/A - T/B - T/C) | 同 P5-01 中选项 | 2 | ☆ | | P5-03 | 扩展卡继电器输出功能选择 (P/A - P/B - P/C) | 同 P5-01 中选项 | 0 | ☆ | | P5-04 | DO1 输出功能选择 | 同 P5-01 中选项 | 1 | ☆ | | P5-05 | 扩展卡 DO2 输出选择 | 同 P5-01 中选项 | 4 | ☆ | | P5-06 | FMP 输出功能选择 | 0 : 运行频率
1 : 设定频率
2 : 输出电流
3 : 输出转矩
4 : 输出功率
5 : 输出电压
6 : PULSE 输入
7 : AI1
8 : AI2
9 : AI3(扩展卡)
10 : 长度
11 : 记数值
12 : 通讯设定
13 : 电机转速
14 : 输出电流(100.0%对应 1000.0A)
15 : 输出电压(100.0%对应 1000.0V)
16 : 保留(100.%对应 100.0kHz) | 0 | ☆ | | P5-07 | AO1 输出功能选择 | 同 P5-06 中选项 | 0 | ☆ | | P5-08 | 扩展卡 AO2 输出功能选择 | 同 P5-06 中选项 | 1 | ☆ | | P5-09 | FMP 输出最大频率 | 0.01kHz - 100.00kHz | 50.00kHz | ☆ | | P5-10 | AO1 零偏系数 | -100.0% - +100.0% | 0.0% | ☆ | | P5-11 | AO1 增益 | -10.00 - +10.00 | 1.00 | ☆ | | P5-12 | 扩展卡 AO2 零偏系数 | -100.0% - +100.0% | 0.0% | ☆ | | P5-13 | 扩展卡 AO2 增益 | -10.00 - +10.00 | 1.00 | ☆ | | P5-17 | FMR 输出延迟时间 | 0.0s - 3600.0s | 0.0s | ☆ | | P5-18 | RELAY1 输出延迟时间 | 0.0s - 3600.0s | 0.0s | ☆ | | P5-20 | DO1 输出延迟时间 | 0.0s - 3600.0s | 0.0s | ☆ | | P5-21 | DO2 输出延迟时间 | 0.0s - 3600.0s | 0.0s | ☆ | | P5-22 | DO 输出端子有效状态选择 | 0 : 正逻辑
1 : 反逻辑
个位: FMR
十位: RELAY1
百位: RELAY2
千位: DO1
万位: DO2 | 00000 | ☆ | ### P6 组 启停控制 | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | --- | --- | --- | --- | --- | | P6-00 | 启动方式 | 0 : 直接启动
1 : 速度跟踪再启动
2 : 预励磁启动(交流异步机) | 0 | ☆ | | P6-01 | 转速跟踪方式 | 0 : 从停机频率开始
1 : 从零速开始
2 : 从最大频率开始 | 0 | ★ | | P6-02 | 转速跟踪快慢 | 1 - 100 | 20 | ☆ | | P6-03 | 启动频率 | 0.00Hz - 10.00Hz | 0.00Hz | ☆ | | P6-04 | 启动频率保持时间 | 0.0s-100.0s | 0.0s | ★ | | P6-05 | 启动直流制动电流/预励磁电流 | 0%-100% | 0% | ★ | | P6-06 | 启动直流制动时间/预励磁时间 | 0.0s-100.0s | 0.0s | ★ | | P6-07 | 加速方式 | 0：直线加速
1：S 曲线加速 A
2：S 曲线加速 B | - | ★ | | P6-08 | S 曲线开始时间比例 | 0.0%-（100.0%-P6-09） | 30.0% | ★ | | P6-09 | S 曲线结束时间比例 | 0.0%-（100.0%-P6-08） | 30.0% | ★ | | P6-10 | 停机方式 | 0：减速停车
1：自由停车 | - | ☆ | | P6-11 | 停机直流制动起始频率 | 0.0Hz-最大频率 | 0.00Hz | ☆ | | P6-12 | 停机直流制动等待时间 | 0.0s-100.0s | 0.0s | ☆ | | P6-13 | 停机直流制动电流 | 0%-100% | 0% | ☆ | | P6-14 | 停机直流制动时间 | 0.0s-100.0s | 0.0s | ☆ | | P6-15 | 制动使用率 | 0%-100% | 100% | ☆ | ### P7 组 键盘与显示 | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | ---- | ---- | ---- | ---- | ---- | | P7-00 | 显示功能扩展 1
个位：电源电压监视方式
0：直流母线电压
1：输入交流电压（前带 U 字母） | - | 00000 | ☆ | | P7-01 | MF.K 键功能选择
0：MF.K 无效
1：操作面板命令通道与远程命令通道（端子命令通道或通讯命令通道）切换
2：正反转切换
3：正转点动
4：反转点动 | - | 3 | ★ | | P7-02 | STOP/RESET 键功能
0：只在键盘操作方式下，STOP/RES 键停机功能有效
1：在任何操作方式下，STOP/RES 键停机功能均有效 | - | 1 | ☆ | | P7-03 | LED 运行显示参数 1
0000～FFFF
Bit00: 运行频率 1（Hz）
Bit01: 设定频率（Hz）
Bit02: 母线电压（V）
Bit03: 输出电压（V）
Bit04: 输出电流（A）
Bit05: 输出功率（kW）
Bit06: 输出转矩（%）
Bit07: DI 输入状态
Bit08: DO 输出状态
Bit09: AI1 电压（V）
Bit10: AI2 电压（V）
Bit11: AI3 电压（V）
Bit12: 计数值
Bit13: 长度值
Bit14: 负载速度显示
Bit15: PID 设定 | 0000～FFFF | 1F | ☆ | | P7-04 | LED 运行显示参数 2
0000～FFFF
Bit00：PID 反馈
Bit01：PLC 阶段
Bit02：PULSE 输入脉冲频率（kHz）
Bit03：运行频率 2（Hz）
Bit04：剩余运行时间
Bit05：AI1 校正前电压（V）
Bit06：AI2 校正前电压（V）
Bit07：AI3 校正前电压（V）
Bit08：线速度
Bit09：当前上电时间（Hour）
Bit10：当前运行时间（Min）
Bit11：PULSE 输入脉冲频率（Hz）
Bit12：通讯设定值
Bit13：编码器反馈速度（Hz）
Bit14：主频率 X 显示（Hz）
Bit15：辅频率 Y 显示（Hz） | 0000～FFFF | 0000 | ☆ | | P7-05 | LED 停机显示参数
0000～FFFF
Bit00: 设定频率（Hz）
Bit01: 母线电压（V）
Bit02: DI 输入状态
Bit03: DO 输出状态
Bit04: AI1 电压（V）
Bit05: AI2 电压（V）
Bit06: AI3 电压（V）
Bit07: 计数值
Bit08: 长度值
Bit09: PLC 阶段
Bit10: 负载速度
Bit11: PID 设定
Bit12：PULSE 输入脉冲频率（kHz） | 0000～FFFF | 0033 | ☆ | | P7-06 | 负载速度显示系数 | 0.0001～6.5000 | 1.0000 | ☆ | | P7-07 | 逆变器模块散热器温度 | 0.0℃～100.0℃ | - | ● | | P7-08 | 整流桥散热器温度 | 0.0℃～100.0℃ | - | ● | | P7-09 | 累计运行时间 | 0h～65535h | - | ● | | P7-10 | 产品号 | - | - | ● | | P7-11 | 软件版本号 | - | - | ● | | P7-12 | 负载速度显示小数点位数
0：0 位小数位
1：1 位小数位
2：2 位小数位
3：3 位小数位 | - | 1 | ☆ | | P7-13 | 累计上电时间 | 0h～65535h | - | ● | | P7-14 | 累计耗电量 | 0kW～65535 度 | - | ● | | P7-17 | 数码管 2 停机监视选择 | 0000～FFFF | 0000 | ☆ | | P7-18 | 数码管 2 运行监视选择 | 0000～FFFF | 0000 | ☆ | ### P8 组 辅助功能 | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | ---- | ---- | ---- | ---- | ---- | | P8-00 | 点动运行频率 | 0.00Hz～最大频率 | 6.00Hz | ☆ | | P8-01 | 点动加速时间 | 0.0s～6500.0s | 20.0s | ☆ | | P8-02 | 点动减速时间 | 0.0s～6500.0s | 20.0s | ☆ | | P8-03 | 加速时间 2 | 0.0s～6500.0s | 机型确定 | ☆ | | P8-04 | 减速时间 2 | 0.0s～6500.0s | 机型确定 | ☆ | | P8-05 | 加速时间 3 | 0.0s～6500.0s | 机型确定 | ☆ | | P8-06 | 减速时间 3 | 0.0s～6500.0s | 机型确定 | ☆ | | P8-07 | 加速时间 4 | 0.0s～6500.0s | 机型确定 | ☆ | | P8-08 | 减速时间 4 | 0.0s～6500.0s | 机型确定 | ☆ | | P8-09 | 跳跃频率 1 | 0.00Hz～最大频率 | 0.00Hz | ☆ | | P8-10 | 跳跃频率 2 | 0.00Hz～最大频率 | 0.00Hz | ☆ | | P8-11 | 跳跃频率幅度 | 0.00Hz～最大频率 | 0.01Hz | ☆ | | P8-12 | 正反转死区时间 | 0.0s～3000.0s | 0.0s | ☆ | | P8-13 | 反转控制使能 | 0：允许 1：禁止 | 0 | ☆ | | P8-14 | 设定频率低于下限频率运行模式 | 0：以下限频率运行
1：停机
2：零速运行 | 0 | ☆ | | P8-15 | 下垂控制 | 0.00Hz～10.00Hz | 0.00Hz | ☆ | | P8-16 | 设定累计上电到达时间 | 0h～65000h | 0h | ☆ | | P8-17 | 设定累计运行到达时间 | 0h～65000h | 0h | ☆ | | P8-18 | 启动保护选择 | 0：不保护 1：保护 | 0 | ☆ | | P8-19 | 频率检测值（FDT1） | 0.00Hz～最大频率 | 50.00Hz | ☆ | | P8-20 | 频率检测滞后值（FDT1） | 0.0%～100.0%（FDT1电平） | 5.0% | ☆ | | P8-21 | 频率到达检出宽度 | 0.0%～100.0%（最大频率） | 0.0% | ☆ | | P8-22 | 加减速过程中跳跃频率是否有效 | 0：无效 1：有效 | 0 | ☆ | | P8-25 | 加速时间 1与加速时间 2切换频率点 | 0.00Hz～最大频率 | 0.00Hz | ☆ | | P8-26 | 减速时间 1与减速时间 2切换频率点 | 0.00Hz～最大频率 | 0.00Hz | ☆ | | P8-27 | 端子点动优先 | 0：无效 1：有效 | 0 | ☆ | | P8-28 | 频率检测值（FDT2） | 0.00Hz～最大频率 | 50.00Hz | ☆ | | P8-29 | 频率检测滞后值（FDT2） | 0.0%～100.0%（FDT2电平） | 5.0% | ☆ | | P8-30 | 任意到达频率检测值 1 | 0.00Hz～最大频率 | 50.00Hz | ☆ | | P8-31 | 任意到达频率检出宽度 1 | 0.0%～100.0%（最大频率） | 0.0% | ☆ | | P8-32 | 任意到达频率检测值 2 | 0.00Hz～最大频率 | 50.00Hz | ☆ | | P8-33 | 任意到达频率检出宽度 2 | 0.0%～100.0%（最大频率） | 0.0% | ☆ | | P8-34 | 零电流检测水平 | 0.0%～300.0%（100.0%对应电机额定电流 ）| 5.0% | ☆ | | P8-35 | 零电流检测延迟时间 | 0.01s～600.00s | 0.10s | ☆ | | P8-36 | 输出电流超限值 | 0.0%（不检测）
0.1%～300.0%（电机额定电流） | 200.0% | ☆ | | P8-37 | 输出电流超限检测延迟时间 | 0.00s～600.00s | 0.00s | ☆ | | P8-38 | 任意到达电流 1 | 0.0%～300.0%（电机额定电流） | 100.0% | ☆ | | P8-39 | 任意到达电流 1宽度 | 0.0%～300.0%（电机额定电流） | 0.0% | ☆ | | P8-40 | 任意到达电流 2 | 0.0%～300.0%（电机额定电流） | 100.0% | ☆ | | P8-41 | 任意到达电流 2宽度 | 0.0%～300.0%（电机额定电流） | 0.0% | ☆ | | P8-42 | 定时功能选择 | 0：无效 1：有效 | 0 | ☆ | | P8-43 | 定时运行时间选择 | 0：P8-44设定
1：AI1
2：AI2
3：AI3（模拟输入量程对应P8-44 ）| 0 | ☆ | | P8-44 | 定时运行时间 | 0.0Min～6500.0Min | 0.0Min | ☆ | | P8-45 | AI1输入电压保护值下限 | 0.00V～P8-46 | 3.10V | ☆ | | P8-46 | AI1输入电压保护值上限 | P8-45～10.00V | 6.80V | ☆ | | P8-47 | 模块温度到达 | 0℃～100℃ | 75℃ | ☆ | | P8-48 | 散热风扇控制 | 0：运行时风扇运转
1：风扇一直运转 | 0 | ☆ | | P8-49 | 唤醒频率 | 休眠频率（P8-51）～最大频率（P0-10） | 0.00Hz | ☆ | | P8-50 | 唤醒延迟时间 | 0.0s～6500.0s | 0.0s | ☆ | | P8-51 | 休眠频率 | 0.00Hz～唤醒频率（P8-49） | 0.00Hz | ☆ | | P8-52 | 休眠延迟时间 | 0.0s～6500.0s | 0.0s | ☆ | | P8-53 | 本次运行到达时间设定 | 0.0Min～6500.0Min | 0.0Min | ☆ | ### P9 组故障与保护 | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | ---- | ---- | ---- | ---- | ---- | | P9-00 | 电机过载保护选择 | 0：禁止
1：允许 | 1 | ☆ | | P9-01 | 电机过载保护增益 | 0.20～10.00 | 1.00 | ☆ | | P9-02 | 电机过载预警系数 | 50%～100% | 80% | ☆ | | P9-03 | 过压失速增益 | 0～100 | 0 | ☆ | | P9-04 | 过压失速保护电压 | 120%～150% | 130% | ☆ | | P9-05 | 过流失速增益 | 0～100 | 20 | ☆ | | P9-06 | 过流失速保护电流 | 100%～200% | 150% | ☆ | | P9-07 | 上电对地短路保护选择 | 0：无效
1：有效 | 1 | ☆ | | P9-09 | 故障自动复位次数 | 0～20 | 0 | ☆ | | P9-10 | 故障自动复位期间故障 DO 动作选择 | 0：不动作
1：动作 | 0 | ☆ | | P9-11 | 故障自动复位间隔时间 | 0.1s～100.0s | 1.0s | ☆ | | P9-12 | 输入缺相与接触器保护选择 | 0：禁止
1：允许 | 1 | ☆ | | P9-13 | 输出缺相保护选择 | 0：禁止
1：允许 | 1 | ☆ | | P9-14 | 第一次故障类型 | 0：无故障
1：保留
2：加速过电流
3：减速过电流
4：恒速过电流
5：加速过电压
6：减速过电压
7：恒速过电压
8：缓冲电阻过载
9：欠压
10：变频器过载
11：电机过载
12：输入缺相
13：输出缺相
14：模块过热
15：外部故障
16：通讯异常
17：接触器异常
18：电流检测异常
19：电机调谐异常
20：编码器/PG 卡异常
21：参数读写异常
22：变频器硬件异常
23：电机对地短路
24：保留
25：保留
26：运行时间到达
27: 用户自定义故障 1
28: 用户自定义故障 2
29: 上电时间到达
30：掉载
31：运行时 PID 反馈丢失
40：快速限流超时
41：运行时切换电机
42: 速度偏差过大
43：电机超速
45：电机过温
51：初始位置错误 | － | ● | | P9-15 | 第二次故障类型 | － | － | ● | | P9-16 | 第三次（最近一次）故障类型 | － | － | ● | | P9-17 | 第三次（最近一次）故障时频率 | － | － | ● | | P9-18 | 第三次（最近一次）故障时电流 | － | － | ● | | P9-19 | 第三次（最近一次）故障时母线电压 | － | － | ● | | P9-20 | 第三次（最近一次）故障时输入端子状态 | － | － | ● | | P9-21 | 第三次（最近一次）故障时输出端子状态 | － | － | ● | | P9-22 | 第三次（最近一次）故障时变频器状态 | － | － | ● | | P9-23 | 第三次（最近一次）故障时上电时间 | － | － | ● | | P9-24 | 第三次（最近一次）故障时运行时间 | － | － | ● | | P9-27 | 第二次故障时频率 | － | － | ● | | P9-28 | 第二次故障时电流 | － | － | ● | | P9-29 | 第二次故障时母线电压 | － | － | ● | | P9-30 | 第二次故障时输入端子状态 | － | － | ● | | P9-31 | 第二次故障时输出端子状态 | － | － | ● | | P9-32 | 第二次故障时变频器状态 | － | － | ● | | P9-33 | 第二次故障时上电时间 | － | － | ● | | P9-34 | 第二次故障时运行时间 | － | － | ● | | P9-37 | 第一次故障时频率 | － | － | ● | | P9-38 | 第一次故障时电流 | － | － | ● | | P9-39 | 第一次故障时母线电压 | － | － | ● | | P9-40 | 第一次故障时输入端子状态 | － | － | ● | | P9-41 | 第一次故障时输出端子状态 | － | － | ● | | P9-42 | 第一次故障时变频器状态 | － | － | ● | | P9-43 | 第一次故障时上电时间 | － | － | ● | | P9-44 | 第一次故障时运行时间 | － | － | ● | | P9-47 | 故障保护动作选择 1 | 个位：电机过载（11）
0：自由停车
1：按停机方式停机
2：继续运行
十位：输入缺相（12）
百位：输出缺相（13）
千位：外部故障（15）
万位：通讯异常（16） | 00000 | ☆ | | P9-48 | 故障保护动作选择 2 | 个位：编码器/PG 卡异常（20）
0：自由停车
十位：功能码读写异常（21）
0：自由停车
1：按停机方式停机
百位：保留
千位：电机过热（25）
万位：运行时间到达（26） | 00000 | ☆ | | P9-49 | 故障保护动作选择 3 | 个位：用户自定义故障 1（27）
0：自由停车
1：按停机方式停机
2：继续运行
十位：用户自定义故障 2（28）
0：自由停车
1：按停机方式停机
2：继续运行
百位：上电时间到达（29）
0：自由停车
1：按停机方式停机
2：继续运行
千位：掉载（30）
0：自由停车
1：减速停车
2：减速到电机额定频率的 7%继续运行，不掉载时自动恢复到设定频率运行
万位：运行时 PID 反馈丢失（31）
0：自由停车
1：按停机方式停机
2：继续运行 | 00000 | ☆ | | P9-50 | 故障保护动作选择 4 | 个位：速度偏差过大（42）
0：自由停车
1：按停机方式停机
2：继续运行
十位：电机超速度（43）
百位：初始位置错误（51） | 00000 | ☆ | | P9-54 | 故障时继续运行频率选择 | 0：以当前的运行频率运行
1：以设定频率运行
2：以上限频率运行
3：以下限频率运行
4：以异常备用频率运行 | 0 | ☆ | | P9-55 | 异常备用频率 | 60.0%～100.0%（100.0%对应最大频率 P0-10） | 100.0% | ☆ | | P9-56 | 电机温度传感器类型 | 0：无温度传感器
1：PT100
2：PT1000 | 0 | ☆ | | P9-57 | 电机过热保护阈值 | 0℃～200℃ | 110℃ | ☆ | | P9-58 | 电机过热预报警阈值 | 0℃～200℃ | 90℃ | ☆ | | P9-59 | 瞬时停电动作选择 | 0：无效
1：减速
2：减速停机 | 0 | ☆ | | P9-60 | 瞬停动作暂停判断电压 | P9-62～100.0% | 100.0% | ☆ | | P9-61 | 瞬时停电电压回升判断时间 | 0.00s～100.00s | 0.50s | ☆ | | P9-62 | 瞬时停电动作判断电压 | 60.0%～100.0%（标准母线电压） | 80.0% | ☆ | | P9-63 | 掉载保护选择 | 0：无效
1：有效 | 0 | ☆ | | P9-64 | 掉载检测水平 | 0.0～100.0％ | 10.0% | ☆ | | P9-65 | 掉载检测时间 | 0.0～60.0s | 1.0s | ☆ | | P9-67 | 过速度检测值 | 0.0％～50.0％（最大频率） | 20.0% | ☆ | | P9-68 | 过速度检测时间 | 0.0s～60.0s | 1.0s | ☆ | | P9-69 | 速度偏差过大检测值 | 0.0％～50.0％（最大频率） | 20.0% | ☆ | | P9-70 | 速度偏差过大检测时间 | 0.0s～60.0s | 5.0s | ☆ | ### PA 组 PID 功能 | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | ---- | ---- | ---- | ---- | ---- | | PA-00 | PID 给定源 | 0：PA-01 设定
1：AI1
2：AI2
3：AI3
4：PULSE 脉冲设定（DI5）
5：通讯给定
6：多段指令给定
7：由供水组 b0-01 压力给定 | 0 | ☆ | | PA-01 | PID 数值给定 | 0.0%～100.0% | 50.0% | ☆ | | PA-02 | PID 反馈源 | 0：AI1
1：AI2
2：AI3
3：AI1 - AI2
4：PULSE 脉冲设定（DI5）
5：通讯给定
6：AI1 + AI2
7：MAX（|AI1|, |AI2|）
8：MIN（|AI1|, |AI2|） | 0 | ☆ | | PA-03 | PID 作用方向 | 0：正作用
1：反作用 | 0 | ☆ | | PA-04 | PID 给定反馈量程 | 0～65535 | 1000 | ☆ | | PA-05 | 比例增益 KP1 | 0.0～100.0 | 20.0 | ☆ | | PA-06 | 积分时间 Ti1 | 0.01s～10.00s | 2.00s | ☆ | | PA-07 | 微分时间 Td1 | 0.000s～10.000s | 0.000s | ☆ | | PA-08 | PID 反转截止频率 | 0.00～最大频率 | 2.00Hz | ☆ | | PA-09 | PID 偏差极限 | 0.0%～100.0% | 0.0% | ☆ | | PA-10 | PID 微分限幅 | 0.00%～100.00% | 0.10% | ☆ | | PA-11 | PID 给定变化时间 | 0.00～650.00s | 0.00s | ☆ | | PA-12 | PID 反馈滤波时间 | 0.00～60.00s | 0.00s | ☆ | | PA-13 | PID 输出滤波时间 | 0.00～60.00s | 0.00s | ☆ | | PA-14 | 保留 | - | - | ☆ | | PA-15 | 比例增益 KP2 | 0.0～100.0 | 20.0 | ☆ | | PA-16 | 积分时间 Ti2 | 0.01s～10.00s | 2.00s | ☆ | | PA-17 | 微分时间 Td2 | 0.000s～10.000s | 0.000s | ☆ | | PA-18 | PID 参数切换条件 | 0：不切换
1：通过 DI 端子切换
2：根据偏差自动切换 | 0 | ☆ | | PA-19 | PID 参数切换偏差 1 | 0.0%～PA-20 | 20.0% | ☆ | | PA-20 | PID 参数切换偏差 2 | PA-19～100.0% | 80.0% | ☆ | | PA-21 | PID 初值 | 0.0%～100.0% | 0.0% | ☆ | | PA-22 | PID 初值保持时间 | 0.00～650.00s | 0.00s | ☆ | | PA-23 | 两次输出偏差正向最大值 | 0.00%～100.00% | 1.00% | ☆ | | PA-24 | 两次输出偏差反向最大值 | 0.00%～100.00% | 1.00% | ☆ | | PA-25 | PID 积分属性
| 个位：积分分离
0：无效
1：有效
十位：输出到限值后是否停止积分
0：继续积分
1：停止积分 | 00 | ☆ | | PA-26 | PID 反馈丢失检测值 | 0.0%：不判断反馈丢失
0.1%～100.0％ | 0.0% | ☆ | | PA-27 | PID 反馈丢失检测时间 | 0.0s～20.0s | 0.0s | ☆ | | PA-28 | PID 停机运算 | 0：停机不运算
1：停机时运算 | 0 | ☆ | ### Pb 组 摆频、定长和计数 | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | ---- | ---- | ---- | ---- | ---- | | Pb-00 | 摆频设定方式 | 0：相对于中心频率
1：相对于最大频率 | 0 | ☆ | | Pb-01 | 摆频幅度 | 0.0%～100.0% | 0.0% | ☆ | | Pb-02 | 突跳频率幅度 | 0.0%～50.0% | 0.0% | ☆ | | Pb-03 | 摆频周期 | 0.1s～3000.0s | 10.0s | ☆ | | Pb-04 | 摆频的三角波上升时间 | 0.1%～100.0% | 50.0% | ☆ | | Pb-05 | 设定长度 | 0m～65535m | 1000m | ☆ | | Pb-06 | 实际长度 | 0m～65535m | 0m | ☆ | | Pb-07 | 每米脉冲数 | 0.1～6553.5 | 100.0 | ☆ | | Pb-08 | 设定计数值 | 1～65535 | 1000 | ☆ | | Pb-09 | 指定计数值 | 1～65535 | 1000 | ☆ | ### PC 组 多段指令、简易 PLC | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | ---- | ---- | ---- | ---- | ---- | | PC-00 | 多段指令 0 | -100.0%～100.0% | 0.0% | ☆ | | PC-01 | 多段指令 1 | -100.0%～100.0% | 0.0% | ☆ | | PC-02 | 多段指令 2 | -100.0%～100.0% | 0.0% | ☆ | | PC-03 | 多段指令 3 | -100.0%～100.0% | 0.0% | ☆ | | PC-04 | 多段指令 4 | -100.0%～100.0% | 0.0% | ☆ | | PC-05 | 多段指令 5 | -100.0%～100.0% | 0.0% | ☆ | | PC-06 | 多段指令 6 | -100.0%～100.0% | 0.0% | ☆ | | PC-07 | 多段指令 7 | -100.0%～100.0% | 0.0% | ☆ | | PC-08 | 多段指令 8 | -100.0%～100.0% | 0.0% | ☆ | | PC-09 | 多段指令 9 | -100.0%～100.0% | 0.0% | ☆ | | PC-10 | 多段指令 10 | -100.0%～100.0% | 0.0% | ☆ | | PC-11 | 多段指令 11 | -100.0%～100.0% | 0.0% | ☆ | | PC-12 | 多段指令 12 | -100.0%～100.0% | 0.0% | ☆ | | PC-13 | 多段指令 13 | -100.0%～100.0% | 0.0% | ☆ | | PC-14 | 多段指令 14 | -100.0%～100.0% | 0.0% | ☆ | | PC-15 | 多段指令 15 | -100.0%～100.0% | 0.0% | ☆ | | PC-16 | 简易 PLC 运行方式 | 0：单次运行结束停机
1：单次运行结束保持终值
2：一直循环 | 0 | ☆ | | PC-17 | 简易 PLC 掉电记忆选择 | 个位：掉电记忆选择
0：掉电不记忆
1：掉电记忆
十位：停机记忆选择
0：停机不记忆
1：停机记忆 | 00 | ☆ | | PC-18 | 简易 PLC 第 0 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-19 | 简易 PLC 第 0 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-20 | 简易 PLC 第 1 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-21 | 简易 PLC 第 1 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-22 | 简易 PLC 第 2 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-23 | 简易 PLC 第 2 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-24 | 简易 PLC 第 3 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-25 | 简易 PLC 第 3 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-26 | 简易 PLC 第 4 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-27 | 简易 PLC 第 4 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-28 | 简易 PLC 第 5 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-29 | 简易 PLC 第 5 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-30 | 简易 PLC 第 6 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-31 | 简易 PLC 第 6 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-32 | 简易 PLC 第 7 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-33 | 简易 PLC 第 7 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-34 | 简易 PLC 第 8 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-35 | 简易 PLC 第 8 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-36 | 简易 PLC 第 9 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-37 | 简易 PLC 第 9 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-38 | 简易 PLC 第 10 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-39 | 简易 PLC 第 10 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-40 | 简易 PLC 第 11 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-41 | 简易 PLC 第 11 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-42 | 简易 PLC 第 12 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-43 | 简易 PLC 第 12 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-44 | 简易 PLC 第 13 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-45 | 简易 PLC 第 13 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-46 | 简易 PLC 第 14 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-47 | 简易 PLC 第 14 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-48 | 简易 PLC 第 15 段运行时间 | 0.0s（h）～6553.5s（h） | 0.0s（h） | ☆ | | PC-49 | 简易 PLC 第 15 段加减速时间选择 | 0～3 | 0 | ☆ | | PC-50 | 简易 PLC 运行时间单位 | 0：s（秒）
1：h（小时） | 0 | ☆ | | PC-51 | 多段指令 0 给定方式 | 0：功能码 PC-00 给定
1：AI1
2：AI2
3：AI3
4：PULSE 脉冲
5：PID
6：预置频率（P0-08）给定，UP/DOWN 可修改 | 0 | ☆ | ### Pd 组 通讯参数 | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | ---- | ---- | ---- | ---- | ---- | | Pd-00 | 波特率
| 个位：MODBUS
0：300BPS
1：600BPS
2：1200BPS
3：2400BPS
4：4800BPS
5：9600BPS
6：19200BPS
7：38400BPS
8：57600BPS
9：115200BPS
十位：ProPibus-DP
0：115200BPs
1：208300BPs
2：256000BPs
3：512000Bps
百位：保留
千位：CANlink 波特率
0：20
1：50
2：100
3：125
4：250
5：500
6：1M | 6005 | ☆ | | Pd-01 | 数据格式 |
0：无校验（8-N-2）
1：偶校验（8-E-1）
2：奇校验（8-O-1）
3：8-N-1 | 0 | ☆ | | Pd-02 | 本机地址 | 1～247 | 1 | ☆ | | Pd-03 | 应答延迟 | 0ms～20ms | 2 | ☆ | | Pd-04 | 通讯超时时间 | 0.0（无效），0.1s～60.0s | 0.0 | ☆ | | Pd-05 | 数据传送格式选择
| 个位：MODBUS
0：非标准的 MODBUS 协议
1：标准的 MODBUS 协议
十位：Profibus-DP
0：PPO1 格式
1：PPO2 格式
2：PPO3 格式
3：PPO5 格式 | 30 | ☆ | | Pd-06 | 通讯读取电流分辨率 | 0：0.01A
1：0.1A | 0 | ☆ | | Pd-07 | 主从选择 | 0：主机
1：从机 | 0 | ☆ | ### PE 组 用户定制功能码 | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | ---- | ---- | ---- | ---- | ---- | | PE-00 | 用户功能码 0 | P0-00～PP-xx
A0-00～Ax-xx
U0-xx～U0-xx | P0.01 | ☆ | | PE-01 | 用户功能码 1 | | P0.02 | ☆ | | PE-02 | 用户功能码 2 | | P0.03 | ☆ | | PE-03 | 用户功能码 3 | | P0.07 | ☆ | | PE-04 | 用户功能码 4 | | P0.08 | ☆ | | PE-05 | 用户功能码 5 | | P0.17 | ☆ | | PE-06 | 用户功能码 6 | | P0.18 | ☆ | | PE-07 | 用户功能码 7 | | P3.00 | ☆ | | PE-08 | 用户功能码 8 | | P3.01 | ☆ | | PE-09 | 用户功能码 9 | | P4.00 | ☆ | | PE-10 | 用户功能码 10 | | P4.01 | ☆ | | PE-11 | 用户功能码 11 | | P4.02 | ☆ | | PE-12 | 用户功能码 12 | | P5.04 | ☆ | | PE-13 | 用户功能码 13 | | P5.07 | ☆ | | PE-14 | 用户功能码 14 | | P6.00 | ☆ | | PE-15 | 用户功能码 15 | | P6.10 | ☆ | | PE-16 | 用户功能码 16 | | P0.00 | ☆ | | PE-17 | 用户功能码 17 | | P0.00 | ☆ | | PE-18 | 用户功能码 18 | | P0.00 | ☆ | | PE-19 | 用户功能码 19 | | P0.00 | ☆ | | PE-20 | 用户功能码 20 | | P0.00 | ☆ | | PE-21 | 用户功能码 21 | | P0.00 | ☆ | | PE-22 | 用户功能码 22 | | P0.00 | ☆ | | PE-23 | 用户功能码 23 | | P0.00 | ☆ | | PE-24 | 用户功能码 24 | | P0.00 | ☆ | | PE-25 | 用户功能码 25 | | P0.00 | ☆ | | PE-26 | 用户功能码 26 | | P0.00 | ☆ | | PE-27 | 用户功能码 27 | | P0.00 | ☆ | | PE-28 | 用户功能码 28 | | P0.00 | ☆ | | PE-29 | 用户功能码 29 | | P0.00 | ☆ | ### PP 组 功能码管理 | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | ---- | ---- | ---- | ---- | ---- | | PP-00 | 用户密码 | 0～65535 | 0 | ☆ | | PP-01 | 参数初始化 | 0：无操作
01：恢复出厂参数，不包括电机参数
02：清除记录信息
04：恢复用户备份参数
501：备份用户当前参数 | 0 | ★ | | PP-02 | 功能参数组显示选择
| 个位：U 组显示选择
0：不显示
1：显示
十位：A 组显示选择
0：不显示
1：显示 | 11 | ★ | | PP-03 | 个性参数组显示选择
| 个位：用户定制参数组显示选择
0：不显示
1：显示
十位：用户变更参数组显示选择
0：不显示
1：显示 | 00 | ☆ | | PP-04 | 功能码修改属性 | 0：可修改
1：不可修改 | 0 | ☆ | ### A0 组 转矩控制参数 | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | ---- | ---- | ---- | ---- | ---- | | A0-00 | 速度/转矩控制方式选择 | 0：速度控制
1：转矩控制 | 0 | ★ | | A0-01 | 转矩控制方式下转矩设定源选择 | 0：数字设定 1（A0-03）
1：AI1
2：AI2
3：AI3
4：PULSE 脉冲
5：通讯给定
6：MIN（AI1,AI2）
7：MAX（AI1,AI2）（1-7 选项的满量程，对应 A0-03 数字设定） | 0 | ★ | | A0-03 | 转矩控制方式下转矩数字设定 | -200.0%～200.0% | 150.0% | ☆ | | A0-05 | 转矩控制正向最大频率 | 0.00Hz～最大频率 | 50.00Hz | ☆ | | A0-06 | 转矩控制反向最大频率 | 0.00Hz～最大频率 | 50.00Hz | ☆ | | A0-07 | 转矩控制加速时间 | 0.00s～65000s | 0.00s | ☆ | | A0-08 | 转矩控制减速时间 | 0.00s～65000s | 0.00s | ☆ | ### A1 组 虚拟 IO | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | ---- | ---- | ---- | ---- | ---- | | A1-00 | 虚拟 VDI1 端子功能选择 | 0～59 | 0 | ★ | | A1-01 | 虚拟 VDI2 端子功能选择 | 0～59 | 0 | ★ | | A1-02 | 虚拟 VDI3 端子功能选择 | 0～59 | 0 | ★ | | A1-03 | 虚拟 VDI4 端子功能选择 | 0～59 | 0 | ★ | | A1-04 | 虚拟 VDI5 端子功能选择 | 0～59 | 0 | ★ | | A1-05 | 虚拟 VDI 端子状态设置模式
0：由虚拟 VDOx 的状态决定 VDI 是否有效
1：由功能码 A1-06 设定 VDI 是否有效
个位：虚拟 VDI1
十位：虚拟 VDI2
百位：虚拟 VDI3
千位：虚拟 VDI4
万位：虚拟 VDI5 | | 00000 | ★ | | A1-06 | 虚拟 VDI 端子状态设置 | 0 :无效 1 :有效
个位:虚拟 VDI1
十位:虚拟 VDI2
百位:虚拟 VDI3
千位:虚拟 VDI4
万位:虚拟 VDI5 | 00000 | ★ | | A1-07 | AI1 端子作为 DI 时的功能选择 | 0 - 59 | 0 | ★ | | A1-08 | AI2 端子作为 DI 时的功能选择 | 0 - 59 | 0 | ★ | | A1-09 | AI3 端子作为 DI 时的功能选择 | 0 - 59 | 0 | ★ | | A1-10 | AI 端子作为 DI 时有效模式 选择 | 0 :高电平有效 1 :低电平有效
个位: AI1
十位: AI2
百位: AI3 | 000 | ★ | | A1-11 | 虚拟 VDO1 输出功能选择 | 0 :与物理 DIx 内部短接
1 - 41 :见 P5 组物理 DO 输出选择 | 0 | ☆ | | A1-12 | 虚拟 VDO2 输出功能选择 | 0 :与物理 DIx 内部短接
1 - 41 :见 P5 组物理 DO 输出选择 | 0 | ☆ | | A1-13 | 虚拟 VDO3 输出功能选择 | 0 :与物理 DIx 内部短接
1 - 41 :见 P5 组物理 DO 输出选择 | 0 | ☆ | | A1-14 | 虚拟 VDO4 输出功能选择 | 0 :与物理 DIx 内部短接
1 - 41 :见 P5 组物理 DO 输出选择 | 0 | ☆ | | A1-15 | 虚拟 VDO5 输出功能选择 | 0 :与物理 DIx 内部短接
1 - 41 :见 P5 组物理 DO 输出选择 | 0 | ☆ | | A1-16 | VDO1 输出延迟时间 | 0.0s - 3600.0s | 0.0s | ☆ | | A1-17 | VDO2 输出延迟时间 | 0.0s - 3600.0s | 0.0s | ☆ | | A1-18 | VDO3 输出延迟时间 | 0.0s - 3600.0s | 0.0s | ☆ | | A1-19 | VDO4 输出延迟时间 | 0.0s - 3600.0s | 0.0s | ☆ | | A1-20 | VDO5 输出延迟时间 | 0.0s - 3600.0s | 0.0s | ☆ | | A1-21 | VDO 输出端子有效状态选择 | 0 :正逻辑 1 :反逻辑
个位: VDO1
十位: VDO2
百位: VDO3
千位: VDO4
万位: VDO5 | 00000 | ☆ | ### A5 组 控制优化参数 | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | --- | --- | --- | --- | --- | | A5-00 | DPWM 切换上限频率 | 0.00Hz - 15.00Hz | 12.00Hz | ☆ | | A5-01 | PWM 调制方式 | 0 :异步调制 1 :同步调制 | 0 | ☆ | | A5-02 | 死区补偿模式选择 | 0 :不补偿 1 :补偿模式 1 2 :补偿模式 2 | 1 | ☆ | | A5-03 | 随机 PWM 深度 | 0 :随机 PWM 无效 1 - 10 : PWM 载频随机深度 | 0 | ☆ | | A5-04 | 快速限流使能 | 0 :不使能 1 :使能 | 1 | ☆ | | A5-05 | 电流检测补偿 | 0 - 100 | 5 | ☆ | | A5-06 | 欠压点设置 | 60.0% - 140.0% | 100.0% | ☆ | | A5-07 | SVC 优化模式选择 | 0 :不优化 1 :优化模式 1 2 :优化模式 2 | 1 | ☆ | | A5-08 | 死区时间调整 | 100% - 200% | 150% | ☆ | | A5-09 | 过压点设定 | 200.0-2500.0V | 机型定 | ★ | ### A6 组 AI 曲线设定 | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | --- | --- | --- | --- | --- | | A6-00 | AI 曲线 4 最小输入 | -10.00V - A6-02 | 0.00V | ☆ | | A6-01 | AI 曲线 4 最小输入对应设定 | -100.0% - +100.0% | 0.0% | ☆ | | A6-02 | AI 曲线 4 拐点 1 输入 | A6-00 - A6-04 | 3.00V | ☆ | | A6-03 | AI 曲线 4 拐点 1 输入对应设定 | -100.0% - +100.0% | 30.0% | ☆ | | A6-04 | AI 曲线 4 拐点 2 输入 | A6-02 - A6-06 | 6.00V | ☆ | | A6-05 | AI 曲线 4 拐点 2 输入对应设定 | -100.0% - +100.0% | 60.0% | ☆ | | A6-06 | AI 曲线 4 最大输入 | A6-06 - +10.00V | 10.00V | ☆ | | A6-07 | AI 曲线 4 最大输入对应设定 | -100.0% - +100.0% | 100.0% | ☆ | | A6-08 | AI 曲线 5 最小输入 | -10.00V - A6-10 | -10.00V | ☆ | | A6-09 | AI 曲线 5 最小输入对应设定 | -100.0% - +100.0% | -100.0% | ☆ | | A6-10 | AI 曲线 5 拐点 1 输入 | A6-08 - A6-12 | -3.00V | ☆ | | A6-11 | AI 曲线 5 拐点 1 输入对应设定 | -100.0% - +100.0% | -30.0% | ☆ | | A6-12 | AI 曲线 5 拐点 2 输入 | A6-10 - A6-14 | 3.00V | ☆ | | A6-13 | AI 曲线 5 拐点 2 输入对应设定 | -100.0% - +100.0% | 30.0% | ☆ | | A6-14 | AI 曲线 5 最大输入 | A6-12 - +10.00V | 10.00V | ☆ | | A6-15 | AI 曲线 5 最大输入对应设定 | -100.0%～+100.0% | 100.0% | ☆ | | A6-24 | AI1 设定跳跃点 | -100.0%～100.0% | 0.0% | ☆ | | A6-25 | AI1 设定跳跃幅度 | 0.0%～100.0% | 0.5% | ☆ | | A6-26 | AI2 设定跳跃点 | -100.0%～100.0% | 0.0% | ☆ | | A6-27 | AI2 设定跳跃幅度 | 0.0%～100.0% | 0.5% | ☆ | | A6-28 | AI3 设定跳跃点 | -100.0%～100.0% | 0.0% | ☆ | | A6-29 | AI3 设定跳跃幅度 | 0.0%～100.0% | 0.5% | ☆ | ### A7 组 | 用户可编程卡 | 功能码 | 名称 | 设定范围 | 出厂值 | 更改 | | --- | --- | --- | --- | --- | | A7-00 | 用户可编程功能选择 | 0：无效 1：有效
0：变频器控制 1：用户可编程控制卡控制
个位：FMP（FM 端子作为脉冲输出）
十位：继电器（T/A-T/B-T/C）
百位：DO1
万位：AO1
千位：FMR（FM 端子作为开关量输出） | 0 | ★ | | A7-01 | 控制板输出端子控制模式选择 | 0：AI3 电压输入，AO2 电压输出
1：AI3 电压输入，AO2 电流输出
2：AI3 电流输入，AO2 电压输出
3：AI3 电流输入，AO2 电流输出
4：AI3 PTC 输入，AO2 电压输出
5：AI3 PTC 输入，AO2 电流输出
6：AI3 PT100 输入，AO2 电压输出
7：AI3 PT100 输入，AO2 电流输出 | 0 | ★ | | A7-02 | 可编程卡扩展 AI3 端子功能配置 | | 0 | ★ | | A7-03 | FMP 输出 | 0.0%～100.0% | 0.0% | ☆ | | A7-04 | AO1 输出 | 0.0%～100.0% | 0.0% | ☆ | | A7-05 | 开关量输出 | 个位：FMR
十位：继电器
百位：DO 二进制设定 | 1 | ☆ | | A7-06 | 可编程卡频率给定 | 0.00%～100.00% | 0.0% | ☆ | | A7-07 | 可编程卡转矩给定 | -200.0%～200.0% | 0.0% | ☆ | | A7-08 | 可编程卡命令给定 | 0：无命令
1：正转命令
2：反转命令
3：正转点动
4：反转点动
5：自由停机
6：减速停机
7：故障复位 | 0 | ☆ | | A7-09 | 可编程卡给定故障 | 0：无故障
80～89：故障编码 | 0 | ☆ | ### AC 组 AIAO 校正 | 功能码 | 名称 | 设定范围 | 出厂值 | 属性 | | ---- | ---- | ---- | ---- | ---- | | AC-00 | AI1 实测电压 1 | 0.500V-4.000V | 出厂校正 | ☆ | | AC-01 | AI1 显示电压 1 | 0.500V-4.000V | 出厂校正 | ☆ | | AC-02 | AI1 实测电压 2 | 6.000V-9.999V | 出厂校正 | ☆ | | AC-03 | AI1 显示电压 2 | 6.000V-9.999V | 出厂校正 | ☆ | | AC-04 | AI2 实测电压 1 | 0.500V-4.000V | 出厂校正 | ☆ | | AC-05 | AI2 显示电压 1 | 0.500V-4.000V | 出厂校正 | ☆ | | AC-06 | AI2 实测电压 2 | 6.000V-9.999V | 出厂校正 | ☆ | | AC-07 | AI2 显示电压 2 | 6.000V-9.999V | 出厂校正 | ☆ | | AC-08 | AI3 实测电压 1 | -9.999V-10.000V | 出厂校正 | ☆ | | AC-09 | AI3 显示电压 1 | -9.999V-10.000V | 出厂校正 | ☆ | | AC-10 | AI3 实测电压 2 | -9.999V-10.000V | 出厂校正 | ☆ | | AC-11 | AI3 显示电压 2 | -9.999V-10.000V | 出厂校正 | ☆ | | AC-12 | AO1 目标电压 1 | 0.500V-4.000V | 出厂校正 | ☆ | | AC-13 | AO1 实测电压 1 | 0.500V-4.000V | 出厂校正 | ☆ | | AC-14 | AO1 目标电压 2 | 6.000V-9.999V | 出厂校正 | ☆ | | AC-15 | AO1 实测电压 2 | 6.000V-9.999V | 出厂校正 | ☆ | | AC-16 | AO2 目标电压 1 | 0.500V-4.000V | 出厂校正 | ☆ | | AC-17 | AO2 实测电压 1 | 0.500V-4.000V | 出厂校正 | ☆ | | AC-18 | AO2 目标电压 2 | 6.000V-9.999V | 出厂校正 | ☆ | | AC-19 | AO2 实测电压 2 | 6.000V-9.999V | 出厂校正 | ☆ | ### b0 组 智能恒压供水参数表 | 功能码 | 名称 | 设定范围 | 出厂值 | 属性 | | ---- | ---- | ---- | ---- | ---- | | b0-00 | 压力传感器量程 | 0-99.99Bar(kg) | 10.00 | ☆ | | b0-01 | 目标压力数字给定
注:目标压力由 PA-01 选定 | 0-99.99Bar(kg) | 5.00 | ☆ | | b0-02 | 休眠压力 | 0-100.0% (以目标压力比列联动) | 100.0% | ☆ | | b0-03 | 唤醒压力 | 0-100.0% (以目标压力比列联动) | 95.0% | ☆ | | b0-04 | 压力稳定偏差量 | 0-100.0% (以目标压力比列联动) | 2.0% | ☆ | | b0-05 | 休眠延时 | 0-6553.5s (0:关闭休眠) | 20.0s | ☆ | | b0-06 | 唤醒延时 | 0-6553.5s | 0.0s | ☆ | | b0-07 | 压力上限保护值 | 0-200.0% (以目标压力比列联动) | 110.0% | ☆ | | b0-08 | 压力上限保护停机延时 | 0-6553.5s (0:关闭检测) | 0.3s | ☆ | | b0-09 | 下限频率超目标压力保护延时 | 0-6553.5s (0:关闭检测) | 3.0s | ☆ | | b0-10 | 辅泵数量设定 | 0-4 (0:关闭一拖多) | 0 | ☆ | | b0-11 | 加辅泵压力容差 | 0 - 100.0% ( 以目标压力比列联动 ) | 5.0% | ☆ | | b0-12 | 加辅泵延时 | 0 - 6553.5s | 30.0s | ☆ | | b0-13 | 减辅泵压力容差 | 0 - 100.0% ( 以目标压力比列联动 ) | 5.0% | ☆ | | b0-14 | 减辅泵延时 | 0 - 6553.5s | 30.0s | ☆ | | b0-15 | 压力上限紧急减辅泵延时 ( 抢占 b0-14 的正常减泵时间 ) | 0 - 6553.5s | 3.0s | ☆ | ### U0 组 基本监视参数 | 功能码 | 名称 | 最小单位 | 通讯地址 | | ---- | ---- | ---- | ---- | | U0-00 | 运行频率( Hz ) | 0.01Hz | 7000H | | U0-01 | 设定频率( Hz ) | 0.01Hz | 7001H | | U0-02 | 母线电压( V ) | 0.1V | 7002H | | U0-03 | 输出电压( V ) | 1V | 7003H | | U0-04 | 输出电流( A ) | 0.01A | 7004H | | U0-05 | 输出功率( kW ) | 0.1kW | 7005H | | U0-06 | 输出转矩( % ) | 0.1% | 7006H | | U0-07 | DI 输入状态 | 1 | 7007H | | U0-08 | DO 输出状态 | 1 | 7008H | | U0-09 | AI1 电压( V ) | 0.01V | 7009H | | U0-10 | AI2 电压( V ) | 0.01V | 700AH | | U0-11 | AI3 电压( V ) | 0.01V | 700BH | | U0-12 | 计数值 | 1 | 700CH | | U0-13 | 长度值 | 1 | 700DH | | U0-14 | 负载速度显示 | 1 | 700EH | | U0-15 | PID 设定 | 1 | 700FH | | U0-16 | PID 反馈 | 1 | 7010H | | U0-17 | PLC 阶段 | 1 | 7011H | | U0-18 | PULSE 输入脉冲频率( Hz ) | 0.01kHz | 7012H | | U0-19 | 反馈速度(单位 0.1Hz ) | 0.1Hz | 7013H | | U0-20 | 剩余运行时间 | 0.1Min | 7014H | | U0-21 | AI1 校正前电压 | 0.001V | 7015H | | U0-22 | AI2 校正前电压 | 0.001V | 7016H | | U0-23 | AI3 校正前电压 | 0.001V | 7017H | | U0-24 | 线速度 | 1m/Min | 7018H | | U0-25 | 当前上电时间 | 1Min | 7019H | | U0-26 | 当前运行时间 | 0.1Min | 701AH | | U0-27 | PULSE 输入脉冲频率 | 1Hz | 701BH | | U0-28 | 通讯设定值 | 0.01% | 701CH | | U0-29 | 编码器反馈速度 | 0.01Hz | 701DH | | U0-30 | 主频率 X 显示 | 0.01Hz | 701EH | | U0-31 | 辅频率 Y 显示 | 0.01Hz | 701FH | | U0-32 | 查看任意内存地址值 | 1 | 7020H | | U0-33 | 同步机转子位置 | 0.1° | 7021H | | U0-34 | 电机温度值 | 1 ℃ | 7022H | | U0-35 | 目标转矩( % ) | 0.1% | 7023H | | U0-36 | 旋变位置 | 1 | 7024H | | U0-37 | 功率因素角度 | 0.1° | 7025H | | U0-38 | ABZ 位置 | 1 | 7026H | | U0-39 | VF 分离目标电压 | 1V | 7027H | | U0-40 | VF 分离输出电压 | 1V | 7028H | | U0-41 | DI 输入状态直观显示 | 1 | 7029H | | U0-42 | DO 输入状态直观显示 | 1 | 702AH | | U0-43 | DI 功能状态直观显示 1 (功能 01-40 ) | 1 | 702BH | | U0-44 | DI 功能状态直观显示 2 (功能 41-80 ) 4440 40 ) | 1 | 702CH | | U0-45 | 故障信息 | 1 | 702DH | | U0-58 | Z 信号计数器 | 1 | 703AH | | U0-59 | 设定频率( % ) | 0.01% | 703BH | | U0-60 | 运行频率( % ) | 0.01% | 703CH | | U0-61 | 变频器状态 | 1 | 703DH | | U0-62 | 当前故障编码 | 1 | 703EH | | U0-63 | 点对点主机通讯发送数据 | 0.01% | 703FH | | U0-64 | 点对点从机通讯接收数据 | 0.01% | 7040H | | U0-65 | 转矩上限 | 0.1% | 7041H | ## 9.变频器故障诊断及对策 ### 9.1 故障报警及对策 [SK600系列变频器](/products/vfd/)共有 24 项警示信息及保护功能，一旦故障发生，保护功能动作，变频器停止输出，变频器故障继电器接点动作，并在变频器显示面板上显示故障代码。用户在寻求服务之前，可以先按本节提示进行自查，分析故障原因，找出解决方法。如果属于虚线框内所述原因，请寻求服务，与您所购变频器的代理商或直接与我公司联系。
21 项警示信息中 Err22 为硬件过流或过压信号，大部分情况下硬件过压故障造成 Err22 报警。 | 故障名称 | 操作面板显示 | 故障原因排查 | 故障处理对策 | | ---- | ---- | ---- | ---- | | 逆变单元保护 | Err01 | 1、变频器输出回路短路
2、电机和变频器接线过长
3、模块过热
4、变频器内部接线松动
5、主控板异常
6、驱动板异常
7、逆变模块异常 | 1、排除外围故障
2、加装电抗器或输出滤波器
3、检查风道是否堵塞、风扇是否正常工作并排除存在问题
4、插好所有连接线
5、寻求技术支持
6、寻求技术支持
7、寻求技术支持 | | 加速过电流 | Err02 | 1、变频器输出回路存在接地或短路
2、控制方式为矢量且没有进行参数辨识
3、加速时间太短
4、手动转矩提升或 V/F 曲线不合适
5、电压偏低
6、对正在旋转的电机进行启动
7、加速过程中突加负载
8、变频器选型偏小 | 1、排除外围故障
2、进行电机参数辨识
3、增大加速时间
4、调整手动提升转矩或 V/F 曲线
5、将电压调至正常范围
6、选择转速追踪启动或等电机停止后再启动
7、取消突加负载
8、选用功率等级更大的变频器 | | 减速过电流 | Err03 | 1、变频器输出回路存在接地或短路
2、控制方式为矢量且没有进行参数辨识
3、减速时间太短
4、电压偏低
5、减速过程中突加负载
6、没有加装制动单元和制动电阻 | 1、排除外围故障
2、进行电机参数辨识
3、增大减速时间
4、将电压调至正常范围
5、取消突加负载
6、加装制动单元及电阻 | | 恒速过电流 | Err04 | 1、变频器输出回路存在接地或短路
2、控制方式为矢量且没有进行参数辨识
3、电压偏低
4、运行中是否有突加负载
5、变频器选型偏小 | 1、排除外围故障
2、进行电机参数辨识
3、将电压调至正常范围
4、取消突加负载
5、选用功率等级更大的变频器 | | 加速过电压 | Err05 | 1、输入电压偏高
2、加速过程中存在外力拖动电机运行
3、加速时间过短
4、没有加装制动单元和制动电阻 | 1、将电压调至正常范围
2、取消此外动力或加装制动电阻
3、增大加速时间
4、加装制动单元及电阻 | | 恒速过电压 | Err07 | 1、输入电压偏高
2、运行过程中存在外力拖动电机运行 | 1、将电压调至正常范围
2、取消此外动力或加装制动电阻 | | 控制电源故障 | Err08 | 1、输入电压不在规范规定的范围内 | 1、将电压调至规范要求的范围内 | | 欠压故障 | Err09 | 1、瞬时停电
2、变频器输入端电压不在规范要求的范围
3、母线电压不正常
4、整流桥及缓冲电阻不正常
5、驱动板异常
6、控制板异常 | 1、复位故障
2、调整电压到正常范围
3、寻求技术支持
4、寻求技术支持
5、寻求技术支持
6、寻求技术支持 | | 变频器过载 | Err10 | 1、负载是否过大或发生电机堵转
2、变频器选型偏小 | 1、减小负载并检查电机及机械情况
2、选用功率等级更大的变频器 | | 电机过载 | Err11 | 1、电机保护参数 P9-01 设定是否合适
2、负载是否过大或发生电机堵转
3、变频器选型偏小 | 1、正确设定此参数
2、减小负载并检查电机及机械情况
3、选用功率等级更大的变频器 | | 输入缺相 | Err12 | 1、三相输入电源不正常
2、驱动板异常
3、防雷板异常
4、主控板异常 | 1、检查并排除外围线路中存在的问题
2、寻求技术支持
3、寻求技术支持
4、寻求技术支持 | | 输出缺相 | Err13 | 1、变频器到电机的引线不正常
2、电机运行时变频器三相输出不平衡
3、驱动板异常
4、模块异常 | 1、排除外围故障
2、检查电机三相绕组是否正常并排除故障
3、寻求技术支持
4、寻求技术支持 | | 模块过热 | Err14 | 1、环境温度过高
2、风道堵塞
3、风扇损坏
4、模块热敏电阻损坏
5、逆变模块损坏 | 1、降低环境温度
2、清理风道
3、更换风扇
4、更换热敏电阻
5、更换逆变模块 | | 外部设备故障 | Err15 | 1、通过多功能端子 DI 输入外部故障的信号
2、通过虚拟 IO 功能输入外部故障的信号 | 1、复位运行
2、复位运行 | | 通讯故障 | Err16 | 1、上位机工作不正常
2、通讯线不正常
3、通讯扩展卡 P0-28 设置不正确
4、通讯参数 PD 组设置不正确 | 1、检查上位机接线
2、检查通讯连接线
3、正确设置通讯扩展卡类型
4、正确设置通讯参数 | | 接触器故障 | Err17 | 1、驱动板和电源不正常
2、接触器不正常 | 1、更换驱动板或电源板
2、更换接触器 | | 电流检测故障 | Err18 | 1、检查霍尔器件异常
2、驱动板异常 | 1、更换霍尔器件
2、更换驱动板 | | 电机调谐故障 | Err19 | 1、电机参数未按铭牌设置
2、参数辨识过程超时 | 1、根据铭牌正确设定电机参数
2、检查变频器到电机引线 | | 码盘故障 | Err20 | 1、编码器型号不匹配
2、编码器连线错误
3、编码器损坏
4、PG 卡异常 | 1、根据实际正确设定编码器类型
2、排除线路故障
3、更换编码器
4、更换 PG 卡 | | EEPROM 读写故障 | Err21 | 1、EEPROM 芯片损坏 | 1、更换主控板 | | 变频器硬件故障 | Err22 | 1、存在过压
2、存在过流 | 1、按过压故障处理
2、按过流故障处理 | | 对地短路故障 | Err23 | 1、电机对地短路 | 1、更换电缆或电机 | | 累计运行时间到达故障 | Err26 | 1、累计运行时间达到设定值 | 1、使用参数初始化功能清除记录信息 | | 用户自定义故障 1 | Err27 | 1、通过多功能端子 DI 输入用户自定义故障 1 的信号
2、通过虚拟 IO 功能输入用户自定义故障 1 的信号 | 1、复位运行
2、复位运行 | | 用户自定义故障 2 | Err28 | 1、通过多功能端子 DI 输入用户自定义故障 2 的信号
2、通过虚拟 IO 功能输入用户自定义故障 2 的信号 | 1、复位运行
2、复位运行 | | 累计上电时间到达故障 | Err29 | 1、累计上电时间达到设定值 | 1、使用参数初始化功能清除记录信息 | | 掉载故障 | Err30 | 1、变频器运行电流小于 P9-64 | 1、确认负载是否脱离或 P9-64、P9-65 参数设置是否符合实际运行工况 | | 运行时 PID 反馈丢失故障 | Err31 | 1、PID 反馈小于 PA-26 设定值 | 1、检查 PID 反馈信号或设置 PA-26 为一个合适值 | | 逐波限流故障 | Err40 | 1、负载是否过大或发生电机堵转
2、变频器选型偏小 | 1、减小负载并检查电机及机械情况
2、选用功率等级更大的变频器 | | 运行时切换电机故障 | Err41 | 1、在变频器运行过程中通过端子更改当前电机选择 | 1、变频器停机后再进行电机切换操作 | | 速度偏差过大故障 | Err42 | 1、编码器参数设定不正确
2、没有进行参数辨识
3、速度偏差过大检测参数 P9-69、P9-60 设置不合理 | 1、正确设置编码器参数
2、进行电机参数辨识
3、根据实际情况合理设置检测参数 | | 电机过速度故障 | Err43 | 1、编码器参数设定不正确
2、没有进行参数辨识
3、电机过速度检测参数 P9-69、P9-60 设置不合理 | 1、正确设置编码器参数
2、进行电机参数辨识
3、根据实际情况合理设置检测参数 | | 电机过温故障 | Err45 | 1、温度传感器接线松动
2、电机温度过高 | 1、检测温度传感器接线并排除故障
2、降低载频或采取其它散热措施对电机进行散热处理 | | 初始位置错误 | Err51 | 1、电机参数与实际偏差太大 | 1、重新确认电机参数是否正确，重点关注额定电流是否设定偏小 | ### 9.2 常见故障及其处理方法 变频器使用过程中可能会遇到下列故障情况，请参考下述方法进行简单故障分析： | 序号 | 故障现象 | 可能原因 | 解决方法 | | ---- | ---- | ---- | ---- | | 1 | 上电无显示 | 电网电压没有或者过低；
变频器驱动板上的开关电源故障；
整流桥损坏；
变频器缓冲电阻损坏；
控制板、键盘故障；
控制板与驱动板、键盘之间连线断； | 检查输入电源；
检查母线电压；
重新拔插 8 芯和 28 芯排线；
寻求厂家服务； | | 2 | 上电显示 HC | 驱动板与控制板之间的连线接触不良；
控制板上相关器件损坏；
电机或者电机线有对地短路；
霍尔故障；
电网电压过低； | 重新拔插 8 芯和 28 芯排线；
寻求厂家服务； | | 3 | 上电显示 “Err23”报警 | 电机或者输出线对地短路；
变频器损坏； | 用摇表测量电机和输出线的绝缘；
寻求厂家服务； | | 4 | 上电变频器显示正常，运行后显示“HC”并马上停机 | 风扇损坏或者堵转；
外围控制端子接线有短路； | 更换风扇；
排除外部短路故障； | | 5 | 频繁报 Err14（模块过热）故障 | 载频设置太高。
风扇损坏或者风道堵塞。
变频器内部器件损坏（热电偶或其他） | 降低载频（P0-15）。
更换风扇、清理风道。
寻求厂家服务。 | | 6 | 变频器运行后电机不转动 | 电机及电机线；
变频器参数设置错误（电机参数）；
驱动板与控制板连线接触不良；
驱动板故障； | 重新确认变频器与电机之间连线；
更换电机或清除机械故障；
检查并重新设置电机参数； | | 7 | DI 端子失效 | 参数设置错误；
外部信号错误；
OP 与+24V 跳线松动；
控制板故障； | 检查并重新设置 P4 组相关参数；
重新接外部信号线；
重新确认 OP 与+24V 跳线；
寻求厂家服务； | | 8 | 闭环矢量控制时，电机速度无法提升。 | 编码器故障；
编码器接错线或者接触不良；
PG 卡故障；
驱动板故障； | 更换码盘并重新确认接线；
更换 PG 卡；
寻求服务 | | 9 | 变频器频繁报过流和过压故障。 | 电机参数设置不对；
加减速时间不合适；
负载波动； | 重新设置电机参数或者进行电机调谐；
设置合适的加减速时间；
寻求厂家服务； | | 10 | 上电（或运行）报 Err17 | 软启动接触器未吸合； | 检查接触器电缆是否松动；
检查接触器是否有故障；
检查接触器 24V 供电电源是否有故障；
寻求厂家服务； | | 11 | 上电显示88888 | 控制板上相关器件损坏； | 更换控制板； | ## 10. RS-485 通讯扩展卡（PC60TX1）使用说明 ### 10.1 概述 为 [SK600系列变频器](/products/vfd/)提供 485 通讯功能而专门研制，采用隔离方案，电气参数符合国际标准，用户可根据需要选用，以实现远程串口方式控制变频器运行及参数设定等功能；通讯卡的详情请参考《SK600 串行通讯协议》。 ### 10.2 控制端子功能说明 表 2-1 变频器控制端子功能说明 | 类别 | 端子符号 | 端子名称 | 功能说明 | | ---- | ---- | ---- | ---- | | 电源 | +10V-GND | 外接＋10V 电源 | 向外提供+10V 电源，最大输出电流：150mA(带短路保护)
一般用作外接电位器工作电源，电位器阻值范围：1kΩ-5kΩ | | 电源 | +24V- COM | 外接＋24V 电源 | 向外提供+24V 电源，一般用作数字输入输出端子工作电源和外接传感器电源
最大输出电流：200mA | | 模拟端子 | AI1-GND | 模拟量输入端子 1 | 1、输入范围：DC 0V-10V/0mA-20mA，由 P4-37 决定。
2、输入阻抗：电压输入时 22kΩ，电流输入时 500Ω。 | | 模拟端子 | AI2-GND | 模拟量输入端子 2 | 1、输入范围：DC 0V-10V/0mA-20mA，由 P4-37 决定。
2、输入阻抗：电压输入时 22kΩ，电流输入时 500Ω。 | | 模拟端子 | AO1-GND | 模拟量输出端子 1 | 输出电压范围：0V-10V
输出电流范围：0mA-20mA, 4-20mA(P5-23 可选择)
AO1 输出电压和电流选择由 J3 决定。 | | 模拟端子 | AO2-GND | 模拟量输出端子 2 | 输出电压范围：0V-10V (BDM38 仅输出电压，主控板上的 J1 跳线帽至 AO2 位置)
输出电流范围：0mA-20mA, 4-20mA(P5-23 可选择)
注意：BDM38 的 AO2 只能输出 0-10V，无电流输出功能。
BDM42T 的 AO2 可输出 0-10V 或者 0-20mA，由 J1 选择。 | | 数字输入 | X1- COM | 数字输入 1 | HDI(X5)除有 X1-X4 的特点外，还可作为高速脉冲输入通道。
最高输入频率：50kHz
1、输入阻抗：1kΩ
2、电平输入时电压范围：5V-30V | | 数字输入 | X2- COM | 数字输入 2 | | | 数字输入 | X3- COM | 数字输入 3 | | | 数字输入 | X4- COM | 数字输入 4 | | | 数字输入 | HDI- COM (X5 端子) | 数字输入 5 高速脉冲输入端子 | | | 通讯 | A+ B- | RS485 通讯 | A+为 485 通讯差分信号正输入，B-为差分信号负输入 | | 数字输出 | Y1- COM | 集电极开路输出 | 当作为集电极开路输出端子(BDM38 隔离型主控板上的 J1 跳线帽至 AO2 位置) | | 数字输出 | HDO- COM | 高速脉冲输出 | 受功能码 P5-00“HDO 端子输出方式选择”约束
当作为高速脉冲输出，最高频率到 50kHz；
当作为集电极开路输出，与 Y1 规格一样。 | | 数字输出 | K1A-K1B-K1C | 继电器 1 端子 | 触点描述：
A：公共点
B：常闭点
C：常开点
触点驱动能力：
AC250V，3A，COSø=0.4。
DC 30V，1A | | 数字输出 | K2A-K2B-K2C | 继电器 2 端子 | | ### 10.3 通讯数据地址定义 SK600 系列变频器支持 Modbus、CANopen、CANlink、Profibus-DP 四种通讯协议，用户可编程卡和点对点通讯属于 CANlink 协议的衍生，上位机通过这些通讯协议可以实现对变频器的控制、监视及功能参数修改查看操作。 SK600 通讯数据可分为功能码数据、非功能码数据，后者包括运行命令、运行状态、运行参数、告警信息等。 ### 10.4 SK600 功能码数据 功能码数据为变频器的重要设置参数，SK600 有 P 组和 A 组功能参数，参数群组如下： | SK600 功能码数据 | | | ---- | ---- | | P 组（可读写） | P0、P1、P2、P3、P4、P5、P6、P7、P8、P9、PA、PB、PC、PD、PE、PF | | A 组（可读写） | A0、A1、A2、A3、A4、A5、A6、A7、A8、A9、AA、AB、AC、AD、AE、AF | 功能码数据通讯地址定义如下： 1. **当为通讯读取功能码数据时**： 对于 P0-PF、A0-AF 组功能码数据，其通讯地址高十六位直接为功能组编号，低十六位直接为功能码在功能组中序号，举例如下： P0-16 功能参数，其通讯地址为 P010H,其中 P0H 代表 P0 组功能参数，10H 代表功能组中序号 16 的十六进制数据格式。 AC-08 功能参数，其通讯地址为 AC08,其中 ACH 代表 AC 组功能参数，08H 代表功能码在功能组中序号 8 的十六进制数据格式。 2. **当为通讯写入功能码数据时**： 对于 P0-PF 组功能码数据，其通讯地址高十六位，根据是否写入 EEPROM,区分为 00-0F 或 P0-PF，低十六位直接为功能码在功能组中序号，举例如下： 写功能在参数 P0-16： 不需要写入 EEPROM 时，其通讯地址为 0010H。 需要写入 EEPROM 时，其通讯地址为 P010H。 对于 A0-AF 组功能码数据，其通讯地址高十六位，根据是否需要写入 EEPROM，区分为 10-4F 或 A0-AF,低十六位直接为功能码在功能组中序号，举例如下： 写功能参数 AC-08： 不需要写入 EEPROM 时，其通讯地址为 4C08H。 需要写入 EEPROM 时，其通讯地址为 AC08H。 ### 10.5 SK600 非功能码数据 | SK600 非功能码数据 | | | ---- | ---- | | 状态数据（可读） | U 组监视参数、变频器故障描述、变频器运行状态 | | 控制参数（可写） | 控制命令、通讯设定值、数字输出端子控制、模拟输出 AO1 控制、模拟输出 AO2 控制、高速脉冲（FMP）输出控制、参数初始化 | 1. **状态数据**： 状态数据分为 U 组监视参数、变频器故障描述、变频器运行状态。 U 组参数监视参数： U 组监视数据描述见第五章、第六章相关描述，其地址定义如下： U0-UF，其通讯地址高十六位为 70～7F,低十六位为监视参数在组中的序号，举例如下： U0-11，其通讯地址为 700BH。 变频器故障描述： 通讯读取变频器故障时，通讯地址固定为 8000H,上位机通过读取该地址数据，可以获取当前变频器故障代码，故障代码描述见第五章 P9-14 功能码中定义。 变频器运行状态： 通讯读取变频器运行状态时，通讯地址因定为 3000H,上位机通过读取该地址数据，可以获取当前变频器运行状态信息，定义如下： | 变频器运行状态通讯地址 | 读取状态字定义 | | ---- | ---- | | 3000H | 1：正转运行
2：反转运行
3：停机 | 2. **控制参数**： 控制参数分为控制命令、数字输出端子控制、模拟输出 AO1 控制、模拟输出 AO2 控制、高速脉冲（FMP）输出控制。 控制命令： 在 P0-02(命令源)选择为 2：通讯控制时，上位机通过该通讯地址，可以实现对变频器的启停等相关命令控制，控制命令定义如下： | 控制命令通讯地址 | 命令功能 | | ---- | ---- | | 2000H | 1：正转运行
2：反转运行
3：正转点动
4：反转点动
5：自由停机
6：减速停机
7：故障复位 | 通讯设定值： 通讯设定值主要用户 SK600 中频率源、转矩上限源、VF 分离电压源、PID 给定源、PID 反馈源等选择为通讯给定时的给定数据，其通讯地址为 1000H,上位机设定该通讯地址值时，其数据范围为-10000～10000，对应相对给定值-100.00%-100.00%。 数字输出端子控制： 当数字输出端子功能选择为 20：通讯控制时，上位机通过该通讯地址，可以实现对变频器数字输出端子的控制，定义如下： | 数字输出端子控制通讯地址 | 命令内容 | | ---- | ---- | | 2001H | BiT0：DO1 输出控制
BiT1：DO2 输出控制
BiT2：RELAY1 输出控制
BiT3：RELAY2 输出控制
BiT4：FMR 输出控制
BiT5：VDO1
BiT6：VDO2
BiT7：VDO3
BiT8：VDO4
BiT9：VDO5 | 模拟量输出 AO1、AO2,高速脉冲输出 FMP 控制： 当模拟量输出 AO1、AO2，高速脉冲输出 FMP 输出功能选择为 12：通讯设定时，上位机通过该通讯地址，可以实现对变频器模拟量、高速脉冲输出的控制，定义如下： | 输出控制通讯地址 | 命令内容 | | ---- | ---- | | AO1 2002H | 0～7FFF 表示 0%～100% | | AO2 2003H | | | FMP 2004H | | 参数初始化： 当需要通过上位机实现对变频器的参数初始化操作时，需要使用该功能。 如果 PP-00(用户密码)不为 0，则首先需要通过进行密码校验，校验通过后，在 30 秒后，上位机进行参数初始化操作。 通讯进行用户密码校验的通讯地址为 1F00H,直接将正确的用户密码写入该地址，则可以完成密码校验。 通讯进行参数初始化的地址为 1F01H,其数据内容定义如下： | 参数初始化通讯地址 | 命令功能 | | ---- | ---- | | 1F01H | 1：恢复出厂参数
2：清除记录信息
4：恢复用户备份参数
501：备份用户当前参数 | ## 11.Modbus 通讯协议 [SK600 系列变频器](/products/vfd/)提供 RS485 通信接口，并支持 Modbus-RTU 通讯协议。用户可通过计算机或 PLC 实现集中控制，通过该通讯协议设定变频器运行命令，修改或读取功能码参数，读取变频器的工作状态及故障信息等。 ### 11.1 协议内容 该串行通信协议定义了串行通信中传输的信息内容及使用格式。其中包括：主机轮询（或广播）格式；主机的编码方法，内容包括：要求动作的功能码，传输数据和错误校验等。从机的响应也是采用相同的结构，内容包括：动作确认，返回数据和错误校验等。如果从机在接收信息时发生错误，或不能完成主机要求的动作，它将组织一个故障信息作为响应反馈给主机。 **应用方式**： 变频器接入具备 RS485 总线的“单主多从”PC/PLC 控制网络，作为通讯从机。 **总线结构**： 1. **拓扑结构**：单主机多从机系统。网络中每一个通讯设备都有一个唯一的从站地址，其中有一个设备作为通讯主机（常为平 PC 上位机、PLC、HMI 等），主机发动通讯，对从机进行参数读或写操作，其它设备在为通讯从机，响应主机对本机的询问或通讯操作。在同一时刻只能有一个设备发送数据，而其他设备处于接收状态。 从机地址的设定范围为 1～247，0 为广播通信地址。网络中的从机地址必须是唯一的。 2. **通讯传输方式**：异步串行，半双工传输方式。数据在串行异步通信过程中，是以报文的形式，一次发送一帧数据，MODBUS-RTU 协议中约定，当通讯数据线上无数据的空闲时间大于 3.5Byte 的传输时间，表示新的一个通讯帧的起始。 主站发送 1 从站应答 1 主站发送 2 从站应答 2 大于 3.5Byte 数据帧 大于 3.5Byte 数据帧 传输时间 传输时间 SK600 系列变频器内置的通信协议是 Modbus-RTU 从机通信协议，可响应主机的“查询/命令”，或根据主机的“查询/命令”做出相应的动作，并通讯数据应答。 主机可以是指个人计算机（PC），工业控制设备或可编程逻辑控制器（PLC）等，主机既能对某个从机单独进行通信，也能对所有下位从机发布广播信息。对于主机的单独访问“查询/命令”，被访问从机要返回一个应答帧频；对于主机发出的广播信息，从机无需反馈响应给主机。 **通讯资料结构**： SK600 系列变频器的 Modbus 协议通讯数据格式如下，变频器只支持 Word 型参数的读或写。对应的通讯读操作命令为 Ox03；写操作命令为 Ox06，不支持字节或位的读写操作： >3.5Byte 1Byte 1Byte 2Byte 1Byte 2Byte 主站读命令帧 理论上，上位机可以一次读取连续的几个功能码（即其中 n 最大可达 12 个）,但要注意不能跨过本功能码组的最后一个功能码，否则会答复出错。 >3.5Byte 1Byte 1Byte 1Byte (2n)Byte 2Byte 从站读应答帧 >3.5Byte 1Byte 1Byte 2Byte 2Byte 2Byte 主站写命令帧 >3.5Byte 1Byte 1Byte 2Byte 2Byte 2Byte 从站写应答帧 若从机检测到通讯帧错误，或其他原因导致的读写不成功，会答复错误帧。 >3.5Byte 1Byte 1Byte 1Byte 2Byte 从站读应答错误帧 错误类型： 01：命令码错误 02：地址错误 >3.5Byte 1Byte 1Byte 1Byte 2Byte 03：数据错误 04：命令无法处理 从站写应答错误帧 **数据帧字段说明**： | 字段 | 说明 | | ---- | ---- | | 帧头 START | 大于 3.5 个字符传输时间的空闲 | | 从机地址 ADR | 通讯地址范围：1-247； 0=广播地址 | | 命令码 CMD | 03：读从机参数；06：写从机参数 | | 功能码地址 H | 变频器内部的参数地址，16 进制表示；分为功能码型和非功能码型（如运行状态参数、运行命令等）参数等，详见地址定义。
传送时，高字节在前，低字节在后 | | 功能码地址 L | | | 功能码个数 H | 本帧读取的功能码个数，若为 1 表示读取 1 个功能码。传送时，高字节在前，低字节在后。
本协议一次只能改写 1 个功能码，没有该字段。 | | 功能码个数 L | | | 数据 H | 应答的数据，或特写入的数据，传送时，高字节在前，低字节在后。 | | 数据 L | | | CRC CHK 高位| 检测值为 CRC16 校验值。传送时，高字节在前，低字节在后。计算方法详见本节 CRC 校验的说明。| |CRC CHK 低位| | |END| 3.5 个字符时间| ### 11.2 CMD校验方式 ： 校验方式——CRC 校验方式：CRC（Cyclical Redundancy Check）使用 RTU 帧格式，消息包括了基于 CRC 方法的错误检测域。CRC 域检测了整个消息的内容。CRC 域是两个字节，包含 16 位的二进制值。它由传输设备计算后加入到消息中。接收设备重新计算收到消息 CRC，并与接收到的 CRC 域中的值比较，如果两个 CRC 值不相等，则说明传输有错误。 CRC 是先存入 0xFFFF，然后调用一个过程将消息中连续的 8 位字节与当前寄存器中的值进行处理。仅每个字符中的 8Bit 数据对 CRC 有效，起始位和停止位以及奇偶校验位均无效。 CRC 产生过程中，每个 8 位字符都单独和寄存器内容相异或（XOR），结果向最低有效位方向移动，最高有效位以 0 填充。LSB 被提取出来检测，如果 LSB 为 1，寄存器单独和预置的值相异或，如果 LSB 为 0，则不进行。整个过程要重复 8 次。在最后一位（第 8 位）完成后，下一个 8 位字节又单独和寄存器的当前值相异或。最终寄存器中的值，是消息中所有的字节都执行之后的 CRC 值。 CRC 添加到消息中时，低字节先加入，然后高字节。 CRC 简单函数如下： ```c unsigned int crc_chk_value（unsigned char *data_value,unsigned char length）{ unsigned int crc_value=0xFFFF; int i; while（length--） { crc_value^=*data_value++; for（i=0;i<8;i++） { if（crc_value&0x0001） { crc_value = （crc_value >> 1）^0xa001; } else { crc_value=crc_value>>1; } } } return（crc_value）; } ``` ### 11.3通信参数的地址定义 1. **读写功能码参数**（有些功能码是不能更改的，只供厂家使用或监视使用）： - **功能码参数地址标示规则**：以功能码组号和标号为参数地址表示规则： - 高位字节： P0-PF（P 组）、A0-AF（A 组）、70-7F（U 组） - 低位字节：00-FF - 例如：若要范围功能码 P3-12，则功能码的访问地址表示为 0×P30C； - **注意**： - PF 组：既不可读取参数，也不可更改参数； - U 组：只可读取，不可更改参数。 - 有些参数在变频器处于运行状态时，不可更改；有些参数不论变频器处于何种状态，均不可更改；更改功能码参数，还要注意参数的范围，单位，及相关说明。 - **功能码组号 通讯访问地址 通讯修改 RAM 中功能码地址**： - P0～PE 组：0×F000～0×FEFF 0×0000～0×0EFF - A0～AC 组：0×A000～0×ACFF 0×4000～0×4CFF - U0 组：0×7000～0×70FF - **注意**：由于 EEPROM 频繁被存储，会减少 EEPROM 的使用寿命，所以，有些功能码在通讯的模式下，无须存储，只要更改 RAM 中的值就可以了。 - 如果为 P 组参数，要实现该功能，只要把该功能码地址的高位 F 变成 0 就可以实现。 - 如果为 A 组参数，要实现该功能，只要把该功能码地址的高位 A 变成 4 就可以实现。 - **相应功能码地址表示如下**： - 高位字节：00-0F（P 组）、40-4F（A 组） - 低位字节：00-FF - 如： - 功能码 P3-12 不存储到 EEPROM 中，地址表示为 030C； - 功能码 A0-05 不存储到 EEPROM 中，地址表示为 4005； - **该地址表示只能做写 RAM，不能做读的动作，读时，为无效地址**。 - 对于所有参数，也可以使用命令码 07H 来实现该功能。 2. **停机/运行参数部分**： | 参数地址 | 参数描述 | 参数地址 | 参数描述 | | ---- | ---- | ---- | ---- | | 1000 | *通信设定值（十进制） -10000-10000 | 1010 | PID 设置 | | 1001 | 运行频率 | 1011 | PID 反馈 | | 1002 | 母线电压 | 1012 | PLC 步骤 | | 1003 | 输出电压 | 1013 | PULSE 输入脉冲频率，单位 0.01kHz | | 1004 | 输出电流 | 1014 | 反馈速度，单位 0.1Hz | | 1005 | 输出功率 | 1015 | 剩余运行时间 | | 1006 | 输出转矩 | 1016 | AI1 校正前电压 | | 1007 | 运行速度 | 1017 | AI2 校正前电压 | | 1008 | DI 输入标志 | 1018 | AI3 校正前电压 | | 1009 | DO 输出标志 | 1019 | 线速度 | | 100A | AI1 电压 | 101A | 当前上电时间 | | 100B | AI2 电压 | 101B | 当前运行时间 | | 100C | AI3 电压 | 101C | PULSE 输入脉冲频率，单位 1Hz | | 100D | 计数值输入 | 101D | 通讯设定值 | | 100E | 长度值输入 | 101E | 实际反馈速度 | | 100F | 负载速度 | 101F | 主频率 X 显示 | | 1020 | 辅频率 Y 显示 | | | - **注意**： - 通信设定值是相对值的百分数，10000 对应 100.00%，-10000 对应-100.00%。 - 对频率量纲的数据，该百分比是相对最大频率（P0-10）的百分数；对转矩量纲的数据，该百分比是 P2-10、A2-48、A3-48、A4-48（转矩上限数字设定，分别对应第一、二、三、四电机）。 3. **控制命令输入到变频器**：（只写） | 命令字地址 | 命令功能 | | ---- | ---- | | 2000 | 0001：正转运行
0002：反转运行
0003：正转点动
0004：反转点动
0005：自由停机
0006：减速停机
0007：故障复位 | 4. **读取变频器状态**：（只读） | 状态字地址 | 状态字功能 | | ---- | ---- | | 3000 | 0001：正转运行
0002：反转运行
0003：停机 | 5. **参数锁定密码校验**：（如果返回为 8888H，即表示密码校验通过） | 密码地址 | 输入密码的内容 | | ---- | ---- | | 1F00 | ***** | 6. **数字输出端子控制**：（只写） | 命令地址 | 命令内容 | | ---- | ---- | | 2001 | BIT0：DO1 输出控制
BIT1：DO2 输出控制
BIT2：RELAY1 输出控制
BIT3：RELAY2 输出控制
BIT4：FMR 输出控制
BIT5：VDO1
BIT6：VDO2
BIT7：VDO3
BIT8：VDO4
BIT9：VDO5 | 7. **模拟输出 AO1 控制**：（只写） | 命令地址 | 命令内容 | | ---- | ---- | | 2002 | 0～7FFF 表示 0％～100％ | 8. **模拟输出 AO2 控制**：（只写） | 命令地址 | 命令内容 | | ---- | ---- | | 2003 | 0～7FFF 表示 0％～100％ | 9. **脉冲（PULSE）输出控制**：（只写） | 命令地址 | 命令内容 | | ---- | ---- | | 2004 | 0～7FFF 表示 0％～100％ | 10. **变频器故障描述**： | 变频器故障地址 | 变频器故障信息 | | ---- | ---- | | 8000 | 0000：无故障
0001：保留
0002：加速过电流
0003：减速过电流
0004：恒速过电流
0005：加速过电压
0006：减速过电压
0007：恒速过电压
0008：缓冲电阻过载故障
0009：欠压故障
000A：变频器过载
000B：电机过载
000C：输入缺相
000D：输出缺相
000E：模块过热
000F：外部故障
0010：通讯异常
0011：接触器异常
0012：电流检测故障
0013：电机调谐故障
0014：编码器/PG 卡故障
0015：参数读写异常
0016：变频器硬件故障
0017：电机对地短路故障
0018：保留
0019：保留
001A：运行时间到达
001B: 用户自定义故障 1
001C: 用户自定义故障 2
001D: 上电时间到达
001E：掉载
001F：运行时 PID 反馈丢失
0028：快速限流超时故障
0029：运行时切换电机故障
002A: 速度偏差过大
002B：电机超速度
002D：电机过温
005A：编码器线数设定错误
005B：未接编码器
005C：初始位置错误
005E：速度反馈错误 | 11. **PD 组通讯参数说明**： - **Pd-00**： - **波特率**：出厂值 6005 - **设定范围**： - 个位：MODUBS 波特率 - 0：300BPS - 1：600BPS - 2：1200BPS - 3：2400BPS - 4：4800BPS - 5：9600BPS - 6：19200BPS - 7：38400BPS - 8：57600BPS - 9：115200BPS - **此参数用来设定上位机与变频器之间的数据传输速率**。注意，上位机与变频器设定的波特率必须一致，否则，通讯无法进行。波特率越大，通讯速度越快。 - **Pd-01**： - **数据格式**：出厂值 0 - **设定范围**： - 0：无校验：数据格式<8,N,2> - 1：偶检验：数据格式<8,E,1> - 2：奇校验：数据格式<8,O,1> - 3：无校验：数据格式<8-N-1> - **上位机与变频器设定的数据格式必须一致，否则，通讯无法进行**。 - **Pd-02**： - **本机地址**：出厂值 1 - **设定范围**：1-247，0 为广播地址 - **当本机地址设定为 0 时，即为广播地址，实现上位机广播功能**。 - **本机地址具有唯一性（除广播地址外），这是实现上位机与变频器点对点通讯的基础**。 - **Pd-03**： - **应答延时**：出厂值 2ms - **设定范围**：0-20ms - **应答延时**：是指变频器数据接受结束到向上位机发送数据的中间间隔时间。如果应答延时小于系统处理时间，则应答延时以系统处理时间为准，如应答延时长于系统处理时间，则系统处理完数据后，要延迟等待，直到应答延迟时间到，才往上位机发送数据。 - **Pd-04**： - **通讯超时时间**：出厂值 0.0s - **设定范围**：0.0s（无效）；0.1-60.0s - **当该功能码设置为 0.0s 时，通讯超时时间参数无效**。 - **当该功能码设置成有效值时，如果一次通讯与下一次通讯的间隔时间超出通讯超时时间，系统将报通讯故障错误（Err16）**。通常情况下，都将其设置成无效。如果在连续通讯的系统中，设置次参数，可以监视通讯状况。 - **Pd-05**： - **通讯协议选择**：出厂值 0 - **设定范围**：0：非标准的 Modbus 协议；1：标准的 Modbus 协议 - **Pd-05=1**：选择标准的 Modbus 协议。 - **Pd-05=0**：读命令时，从机返回字节数比标准的 Modbus 协议多一个字节，具体参见本协议“5 通讯资料结构”部分。 - **Fd-06**： - **通讯读取电流分辨率**：出厂值 0 - **设定范围**：0：0.01A；1：0.1A - **用来确定通讯读取输出电流时，电流值的输出单位**。 ## 12. 获取安装支持 ## 13. 相关文档 --- # XL-21 交流低压动力配电柜 源地址: https://www.lyskjd.com/products/xl21-low-voltage-power-distribution-cabinet/ 摘要: XL-21型交流低压动力配电柜适用于发电厂、变电站、工矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至4000A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。XL-21型低压动力配电柜符合IEC439《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》等标准。 ## 型号含义 ``` X L - 21 - □ │ │ │ │ │ │ │ └── 方案号 │ │ └──────── 设计序号 │ └───────────────── 动力 └──────────────────── 控制箱 ``` ### 主要组成部分 | 组成部分 | 功能说明 | |-------------------|------------------------------------------------------------------| | 柜体结构 | 采用优质冷轧钢板，结构坚固、尺寸标准化，便于运输和安装。 | | 主母线 | 为系统提供稳定的主电源输入和输出，通常为铜排材质。 | | 进线单元 | 负责将电力从电源引入到配电柜内。 | | 出线单元 | 将电力从配电柜引出至负载或下级配电柜。 | | 断路器单元 | 包括塑壳断路器（MCCB）、框架断路器（ACB）等，用于配电回路的保护和控制。 | | 保护与控制回路 | 包括继电保护装置、电流互感器、电压互感器、指示灯、按钮、仪表等。 | | 地线与接地系统 | 提供可靠的接地保护，保障操作和运行安全。 | | 通风与散热系统 | 配备散热风扇或通风孔洞，确保柜内温度在合理范围内。 | | 接线端子与配线 | 配有端子排、导线连接板等，便于配线和连接。 | | 操作与指示机构 | 柜体设有操作把手、分合闸按钮、指示灯、仪表、远方操作接口等，便于运行监控与控制。 | XL-21低压动力配电柜可与[GGD低压配电柜]()、[GCK低压抽屉柜]()、[在线软启动器]()、[低压变频器]()等产品配合使用，构建完整的配电与电机控制系统。例如，在工业生产中，XL-21低压动力配电柜作为主配电设备，可为多台[在线软启动器]()和[低压变频器]()提供稳定的电源，实现对各种生产设备的可靠控制。 ## 产品规格 | 型号 | 额定电压(V) | 额定电流(A) | 额定短路开断电流(KA) | 额定短时耐受电流(1s)(KA) | 额定峰值耐受电流(KA) | |------|--------------|--------------|-------------------------|---------------------------|---------------------| | XL-21-100 | 380 | 100 | 15 | 15 | 30 | | XL-21-200 | 380 | 200 | 15 | 15 | 30 | | XL-21-400 | 380 | 400 | 15 | 15 | 30 | | XL-21-630 | 380 | 630 | 25 | 25 | 50 | | XL-21-800 | 380 | 800 | 25 | 25 | 50 | | XL-21-1000 | 380 | 1000 | 30 | 30 | 63 | | XL-21-1250 | 380 | 1250 | 30 | 30 | 63 | | XL-21-1600 | 380 | 1600 | 50 | 50 | 105 | | XL-21-2000 | 380 | 2000 | 50 | 50 | 105 | | XL-21-2500 | 380 | 2500 | 50 | 50 | 105 | | XL-21-3200 | 380 | 3200 | 50 | 50 | 105 | | XL-21-4000 | 380 | 4000 | 65 | 65 | 143 | ### 刀熔组合开关 |型号|额定电流（A）|熔体额定电流（A）| 备注| :---:|:---:|:---:|:---:| HR3-400/34|400|150,200,250,300,350,400|装隔离刀片时无熔体| ### 电流互感器 |型号|额定电流（A）|次级电流（A）| 备注| :---:|:---:|:---:|:---:| |LM-0.5|75、100、150、200、300、600|5| 备注| ### 熔断器 |型号|熔断器|熔断体额定电流（A）| 备注| :---:|:---:|:---:|:---:| | RL1-15| 15| 2、4、5、6、10、15| | | RL1-60| 60| 20、25、30、35、40、50、60| | | RL1-100| 100| 30、40、50、60、80、100| | | RL1-200| 200| 80、100、120、150、200| | | RL1-400| 400| 150、200、250、300、350、400| | ### 交流接触器 |型号|额定电流（A）|吸引线圈电压（V）| 备注| :---:|:---:|:---:|:---:| | CJ10-10| 10| AC110/220/380| | | CJ10-20| 20| AC110/220/380| | | CJ10-40| 40| AC110/220/380| | | CJ10-80| 80| AC110/220/380| | | CJ10-150| 150| AC110/220/380| | ## 正常使用环境 1、周围空气温度不高于+40℃，不低于-5℃。24h以内的平均温度不得高于+35°C。 2、户内安装使用，使用地点的海拔高度不得超过2000m。 3、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。（例如+20℃时为90%）应考虑到由于温度变化可能会偶然产生凝露的影响。 4、设备安装时与垂直面的倾斜度不超过5°。 5、设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。 6、用户有特殊要求时与制造厂协商解决。 ## 技术参数 | 参数名称 | 技术指标 | |---------|---------| | 额定电压 | AC 380V/220V | | 额定频率 | 50Hz | | 额定电流 | 100A-4000A | | 额定短时耐受电流 | 15kA-65kA/1s | | 额定峰值耐受电流 | 30kA-143kA | | 防护等级 | IP30-IP54 | | 操作方式 | 手动/电动 | | 安装方式 | 户内落地式 | ## 主回路方案图 ![XL-21 交流低压动力配电柜主回路方案图](images/products/complete-switch-cabinet/59.png "XL-21 交流低压动力配电柜主回路方案图") ## 订货须知 1. 产品型号、规格和数量 2. 额定电压、额定电流、短路耐受电流 3. 操作方式（手动/电动） 4. 防护等级要求 5. 内部元件配置要求 6. 特殊要求（如颜色、尺寸等） 7. 交货期和交货地点 ## 服务承诺 1. 提供专业的技术咨询和方案设计 2. 严格按照合同要求生产和交货 3. 提供现场安装指导和调试服务 4. 产品质量保证期为18个月 5. 终身提供技术支持和维修服务 6. 定期回访，了解产品使用情况 如果您对我们的产品有任何疑问或需求，请随时联系我们，我们将竭诚为您服务！ > 我们欢迎全球代理商、分销商、零售商以及其他合作伙伴加入我们，共同发展互利共赢的商业关系。我们的产品已经在许多国家和地区受到了客户的好评，我们期待进一步扩大我们的影响力。**咨询热线：150-6499-9739 E-Mail:Sales@lyskjd.com** --- # ZK-2000 配电监控系统安装指南 源地址: https://www.lyskjd.com/docs/zk-2000-installation/ 摘要: 森阔机电ZK-2000配电监控系统详细安装步骤、接线图和注意事项 ## 1. 产品概述 ZK-2000配电监控系统是一款高性能的智能配电管理设备，可实现对配电网络的实时监控、数据采集、远程控制和故障报警等功能。系统由主控制器、采集模块、通信模块和监控软件组成，适用于各类工业场所和商业建筑的配电系统。 ![ZK-2000配电监控系统组成示意图](https://picsum.photos/800/400?random=1 "ZK-2000配电监控系统组成示意图") *图1: ZK-2000配电监控系统组成示意图* 本安装指南适用于ZK-2000系列所有型号产品。不同型号之间的安装差异将在相关章节特别说明。 ## 2. 安装前准备 ### 2.1 环境要求 #### 运行环境 - 工作温度：-10℃ ~ 50℃ - 存储温度：-20℃ ~ 70℃ - 相对湿度：5% ~ 95%（无冷凝） - 海拔高度：≤ 2000m（超过需特殊配置） #### 安装空间 - 设备前方至少预留800mm操作空间 - 设备顶部和底部至少预留150mm散热空间 - 控制柜内安装时，需保证良好通风 - 避免阳光直射和强烈振动 请勿在以下环境中安装设备：有腐蚀性气体、易燃易爆环境、强电磁干扰区域、多尘或潮湿环境（超出规定湿度范围）。 安装设备前请确保断开所有相关电源，并由专业电工进行操作。 ## 3. 安装常见问题 可能原因及解决方法： 1. 检查供电电源是否正常，用万用表测量电压是否在AC 200-240V范围内 2. 检查电源开关是否处于"ON"位置 3. 检查电源电缆连接是否牢固，有无松动或接触不良 4. 检查设备内部保险丝是否熔断（需专业人员操作） 5. 如以上检查均正常，可能是设备电源模块故障，请联系技术支持 解决步骤： 1. 断开设备电源，等待30秒后重新上电尝试 2. 检查设备是否过热，确保通风良好 3. 检查是否有信号线短路情况，断开所有信号线后重试 4. 如仍无法启动，尝试恢复出厂设置（参考用户手册） 5. 若问题依旧，可能是设备主控模块故障，请联系技术支持 排查方法： 1. 检查通信线缆连接是否牢固，有无松动或接触不良 2. 确认通信参数（波特率、奇偶校验、地址等）设置一致 3. 用万用表检查通信线路是否短路或断路 4. 检查接地是否良好，避免地电位差过大 5. RS485通信时，确认总线末端已接终端电阻 6. 尝试更换通信线缆或接口进行测试 7. 检查是否存在强电磁干扰，必要时增加屏蔽措施 解决方法： 1. 检查对应信号的接线是否正确，有无松动 2. 确认信号类型和范围是否与设备要求一致 3. 用万用表测量信号源是否正常输出信号 4. 检查信号线缆是否受损或老化 5. 尝试将信号连接到其他通道，判断是否为通道故障 6. 检查设备信号配置是否正确，量程设置是否匹配 ## 6. 获取安装支持 ## 7. 相关资源下载 ## 8. 相关文档 --- # ZK-PLC300系列配置软件 源地址: https://www.lyskjd.com/downloads/plc-configuration-software/ 摘要: 用于ZK-PLC300系列可编程控制器的配置和编程软件 ## 软件概述 ZK-PLC300系列配置软件是专为ZK-PLC300系列可编程控制器设计的编程和配置工具，提供了完整的编程环境和调试功能，支持Ladder Diagram、Instruction List、Function Block Diagram等多种编程语言。 ## 软件特点 1. **友好的用户界面**：采用现代化的设计，操作简便 2. **多语言支持**：支持中文、英文等多种语言 3. **强大的编程功能**：支持多种编程语言 4. **丰富的调试工具**：在线监控、变量监控、强制输出等 5. **完善的帮助系统**：详细的使用手册和在线帮助 ## 系统要求 ### 硬件要求 - 处理器：Intel Core i5或更高 - 内存：4GB或更高 - 硬盘空间：20GB或更高 - 显示器：1024×768或更高分辨率 - 通信接口：以太网、USB ### 软件要求 - 操作系统：Windows 10/11 64位 - .NET Framework 4.8或更高 - 支持的浏览器：Chrome、Firefox、Edge ## 软件功能 ### 编程功能 1. 梯形图编程 2. 指令表编程 3. 功能块图编程 4. 结构化文本编程 5. 程序在线编辑 ### 调试功能 1. 在线监控 2. 变量监控 3. 强制输出 4. 程序单步执行 5. 断点调试 ### 配置功能 1. 硬件配置 2. 网络配置 3. 通信参数设置 4. 系统参数设置 5. 安全设置 ### 诊断功能 1. 故障诊断 2. 报警记录 3. 系统日志 4. 通信诊断 ## 安装指南 1. 下载软件安装包 2. 双击运行安装程序 3. 按照安装向导完成安装 4. 启动软件，输入许可证号 5. 完成软件初始化 ## 使用说明 ### 快速入门 1. 创建新项目 2. 配置硬件 3. 编写程序 4. 下载程序到PLC 5. 运行和监控 ### 编程规范 1. 程序结构清晰 2. 变量命名规范 3. 注释完整 4. 程序模块化 5. 错误处理完善 ## 技术支持 - 在线帮助 - 用户手册 - 视频教程 - 技术支持热线 - 在线技术论坛 ## 版本更新 ### V2.0.0 - 新增结构化文本编程支持 - 优化用户界面 - 增加多语言支持 - 改进调试功能 - 修复已知问题 ### V1.5.0 - 新增功能块图编程支持 - 增加网络配置向导 - 改进通信性能 - 修复已知问题 ### V1.0.0 - 初始版本 - 支持梯形图和指令表编程 - 基本的调试功能 ---
