软启动器选型完全指南：从参数到场景，一文搞定

软启动器选型是工业电气设计中最容易被忽视、却又最不容出错的环节。选小了，电机启动失败、频繁跳闸；选大了，成本浪费、保护失灵；选错了类型，轻则设备寿命缩短，重则引发安全事故。本文将从实际工程经验出发，系统讲解软启动器选型的每一个关键步骤，帮你避开90%的常见选型误区。如果你需要快速获得选型结果，可以直接使用我们的软启动器智能选型计算器，输入电机参数即可获得精准的型号推荐。

一、选型前必须搞清楚的三个核心参数

1.1 电机额定功率——选型的起点

电机额定功率是软启动器选型的最基本依据。软启动器的额定功率必须大于或等于所配电机的额定功率，且需根据负载类型预留适当余量。

⚠️ 常见误区：很多工程师习惯性地将软启动器功率放大一档"以防万一"，但对于轻载负载来说，过度放大反而会导致过载保护灵敏度下降，无法有效保护电机。

1.2 电机额定电压——决定产品系列

电机额定电压直接决定了软启动器的产品系列选择：

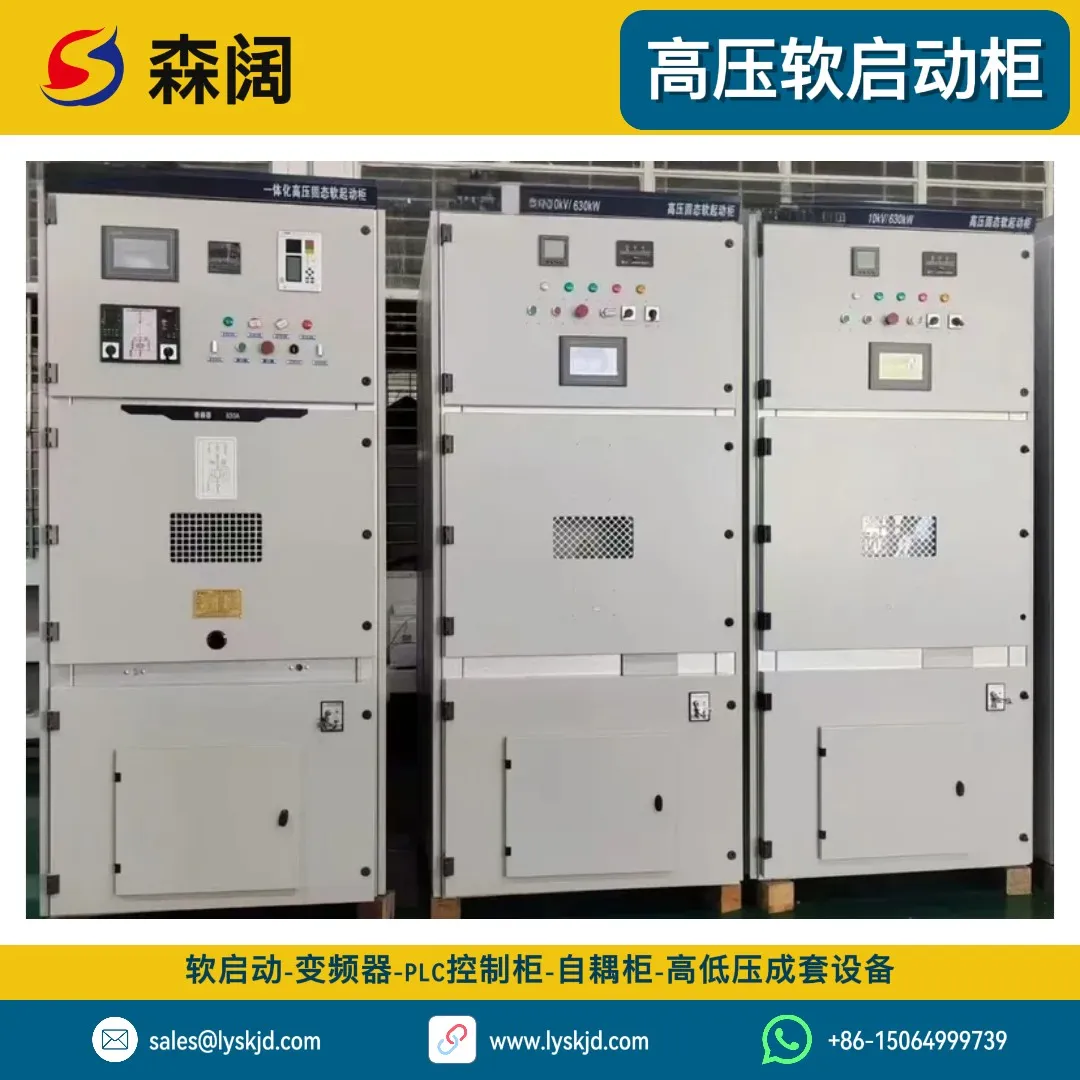

对于380V低压场景，我们的GE300系列智能旁路软启动器和GE300系列智能在线软启动器覆盖18.5kW~630kW功率段，可满足绝大多数低压应用需求。对于高压场景，SKR-HV系列高压固态软启动柜支持3kV/6kV/10kV电压等级，最大功率可达3200kW。

1.3 电机额定电流——选型的硬性约束

电机额定电流是软启动器选型的硬性约束条件。软启动器的额定电流必须大于或等于电机额定电流，这是确保设备安全运行的基本前提。

实际选型中，建议按以下公式计算：

软启动器额定电流 ≥ 电机额定电流 × 负载系数

其中负载系数根据负载类型取值：

• 标准负载：1.0
• 重载负载：1.1~1.3
• 频繁启动：1.2~1.5

你可以使用电机启动电流计算器快速计算启动电流，为选型提供数据支撑。

二、负载类型——决定启动模式和选型方向

负载类型是软启动器选型中最关键的因素，不同负载的启动特性差异巨大，直接决定了启动模式的选择和软启动器的配置。

2.1 常见负载分类与启动特性

2.2 水泵负载的特殊要求——软停车

水泵是软启动器最常见的应用场景之一，但很多人只关注了"软启动"，却忽略了"软停车"的重要性。

水泵在突然停机时，管路中高速流动的水会因惯性继续前进，在阀门处产生巨大的压力波——这就是水锤效应。水锤效应轻则导致管道振动、噪音，重则造成管道破裂、阀门损坏、水泵叶轮变形。

因此，水泵应用中的软启动器必须具备软停车功能。软停车通过逐渐降低电机端电压，使水泵转速缓慢下降，管路中的水流平稳减速，从而消除水锤效应。

我们的SKR6800系列智能在线软启动器和SKR300系列智能在线软启动柜均标配软停车功能，停车时间可在0~60秒范围内自由设定，完美适配各类水泵应用。

2.3 重载负载的突跳启动

破碎机、球磨机等重载设备在静止状态下，负载与驱动轴之间存在巨大的静摩擦力，普通电压斜坡启动可能无法克服静摩擦力，导致电机堵转。

突跳启动模式可在启动初期施加一个短时（0.1~2秒可调）的高电压脉冲，产生足够大的启动转矩来克服静摩擦力，使负载"松开"后，再平滑过渡到正常的电压斜坡启动。

三、旁路型 vs 在线型——选型的关键抉择

软启动器按运行方式分为旁路型和在线型两种，这是选型中最常被混淆的概念，两者的结构、性能和适用场景差异显著。

3.1 旁路型软启动器

旁路型软启动器在电机启动完成后，通过内置旁路接触器将晶闸管短接，电机直接由工频电源供电运行。

优势：

• 运行能耗低——旁路接触器导通电阻远小于晶闸管，运行损耗极小
• 晶闸管发热量小——启动完成后晶闸管退出工作，散热要求低
• 成本较低——结构相对简单，价格更实惠

适用场景： 仅需启动保护、运行中无需调速或连续保护的场合，如普通风机、水泵、空压机等。

推荐产品：GE300系列智能旁路软启动器

3.2 在线型软启动器

在线型软启动器在电机启动完成后，晶闸管持续保持全导通状态，电机始终通过晶闸管供电运行。

优势：

• 实时保护——持续监测电机运行状态，可实时响应过载、缺相等故障
• 软停车功能——可实现平滑停车，消除水锤效应
• 全面的运行监控——实时显示电流、电压、功率等运行参数
• 通讯能力强——支持RS485/Modbus等通讯协议，便于系统集成

适用场景： 需要实时保护、软停车、远程监控的场合，如供水泵站、消防泵、中央空调等。

推荐产品：GE300系列智能在线软启动器、SKR6800系列智能在线软启动器

3.3 如何选择？

💡 选型建议：如果仅需要启动保护，选旁路型更经济；如果需要软停车、实时保护或远程监控，必须选在线型。关于旁路型与在线型的更多技术细节，可参考软启动器核心优势对比：重新定义电机控制的高效与可靠。

四、保护功能——选型的安全底线

软启动器的保护功能是电机安全运行的最后一道防线。不同品牌、不同型号的软启动器保护功能差异较大，选型时必须确认以下核心保护功能是否齐全：

4.1 必备保护功能

4.2 进阶保护功能

对于关键设备或恶劣工况，还应关注以下进阶保护功能：

• 堵转保护：电机启动过程中转速停滞时快速切断电源
• 接地故障保护：检测电机绕组接地故障
• 欠载保护：检测水泵空转、皮带断裂等欠载工况
• 相序保护：防止电源相序接反导致电机反转
• 外部故障接口：接收外部温度、压力等传感器信号触发保护

我们的GE300系列软启动器具备24项全面保护功能，覆盖上述所有保护需求，详细信息可参考GE300系列软启动器用户手册。

五、环境条件——选型中容易被忽略的因素

5.1 环境温度

软启动器的额定电流是在基准环境温度（通常40°C）下标定的。当安装环境温度超过40°C时，必须按以下公式降额使用：

实际可用电流 = 额定电流 × 降额系数

⚠️ 如果环境温度超过60°C，建议选择高一档规格的软启动器，或改善安装环境的通风散热条件。

5.2 海拔高度

海拔超过1000米后，空气密度降低，散热能力下降，同时空气绝缘强度也会降低。海拔1000米以上需降额使用：

• 1000~2000米：电流降额5%
• 2000~3000米：电流降额10%
• 3000米以上：需咨询厂家定制方案

5.3 防护等级

根据安装环境选择合适的防护等级：

• IP20：标准配电柜内安装，干燥、清洁环境
• IP40：防尘要求较高的场合
• IP54：潮湿、多尘环境，如水泵房、户外

对于需要独立安装（不放入配电柜）的场合，推荐选择SKR300系列智能在线软启动柜，其柜体式设计提供更高的防护等级和更完善的散热方案。

六、软启动器 vs 变频器——何时该选变频器？

在选型过程中，很多工程师会纠结：到底是选软启动器还是变频器？两者的核心区别在于：

• 软启动器：仅控制启动/停车过程，运行时电机全速运转，不具备调速功能
• 变频器：全程控制电机转速，可实现无级调速，但成本更高

6.1 选软启动器的场景

• 电机始终以额定转速运行，无需调速
• 仅需解决启动电流冲击问题
• 预算有限，追求性价比
• 安装环境对谐波要求严格（软启动器无谐波问题）

关于软启动器相较于变频器的更多优势对比，可参考软启动器核心优势对比：以稳定性为核，筑牢工业运行基石。

6.2 选变频器的场景

• 需要根据工艺需求调节电机转速（如恒压供水、风机风量调节）
• 需要显著的节能效果（风机、水泵调速可节能20%~50%）
• 需要精确的速度控制或转矩控制

如果确定需要变频器，可以使用VFD选型工具进行快速选型，或了解我们的SK600系列通用矢量变频器和变频器控制柜产品线。关于变频器在恒压供水中的应用，可参考变频器如何实现恒压供水：原理与实践。

七、选型流程总结

将以上所有因素综合起来，软启动器的选型可以遵循以下标准化流程：

八、常见选型误区与避坑指南

误区一：功率越大越好

很多工程师为了"保险"，习惯性地将软启动器功率放大2~3档。实际上，过度放大功率会导致：

• 过载保护灵敏度下降，无法有效保护电机
• 启动电流限制精度降低
• 成本浪费

正确做法：根据负载类型选择合适的放大系数，轻载无需放大，重载放大1~3档即可。

误区二：忽略启动频率

如果电机需要频繁启动（如每小时启动超过10次），软启动器的晶闸管会产生大量热量，普通软启动器可能因过热保护而无法正常工作。

正确做法：频繁启动场合需选择重载型或加大散热规格，并在选型时告知供应商实际启动频率。

误区三：混淆旁路与在线

有些用户购买了旁路型软启动器，却期望实现软停车功能——这是不可能的。旁路型在启动完成后晶闸管即被短接，无法控制停车过程。

正确做法：需要软停车功能时，必须选择在线型软启动器。

误区四：忽视电网容量

在弱电网（变压器容量较小或供电线路较长）环境下，即使使用了软启动器，启动电流仍可能导致电网电压跌落，影响同电网其他设备运行。

正确做法：弱电网环境下，应选择限流启动模式，并将限流倍数设定在较低水平（如2倍额定电流），必要时可咨询供电部门确认电网容量。关于软启动器在智能配电系统中的作用，可参考智能配电系统在现代工厂中的应用与优势和智能配电系统在工业领域的应用与发展。

九、选型速查表

十、写在最后

软启动器选型看似简单，实则涉及电机参数、负载特性、运行方式、保护需求、环境条件等多个维度的综合考量。选型的核心原则是：基于负载特性选类型，基于电机参数选规格，基于环境条件做修正。

如果你在选型过程中仍有疑问，欢迎通过以下方式获取专业支持：

1. 使用软启动器智能选型计算器快速获取选型推荐
2. 查阅GE300系列软启动器用户手册了解详细技术参数
3. 联系我们的技术顾问，获取一对一选型指导

关于低压配电系统的整体选型方案，可参考工业低压配电柜选型指南与应用实践；关于高压配电设备的选型，可参考高压开关柜的技术特点与选型指南；对于传统降压启动方案的对比，可了解自耦减压启动柜的技术特点。

选对软启动器，不仅是对设备的保护，更是对整个生产系统稳定运行的保障。希望本文能帮助你在选型时少走弯路，一次选对。
