PLC控制柜完全科普：从工作原理到工业应用，一文读懂工业自动化的'大脑'
罗工程师
工业自动化技术顾问10年工业自动化技术顾问经验，专注于PLC编程、电气控制系统设计与调试，累计交付超过200个工业自动化项目。
如果你走进任何一座现代化工厂，几乎都能看到一个装满按钮、指示灯和线缆的金属柜子，它默默运转，指挥着整条生产线的节奏——这就是PLC控制柜。它是工业自动化系统的"大脑"，决定了机器何时启动、何时停止、何时报警。本文将用通俗的语言，带你从零开始读懂PLC控制柜。
一、什么是PLC？——给工业机器装一个"大脑"
1.1 PLC的定义
PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专为工业环境设计的数字运算操作电子系统。它内部存储了执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入和输出，控制各种类型的机械设备或生产过程。
简单来说，PLC就是一台**“工业级的小电脑”**，但它比普通电脑更抗造——能在粉尘、震动、高温、电磁干扰等恶劣环境下稳定运行。
1.2 PLC的诞生：从汽车生产线说起
PLC的故事要从20世纪60年代的美国汽车工业讲起。当时通用汽车公司（GM）每次更换生产线车型，都需要重新布线继电器控制柜——动辄成百上千个继电器，改一次线路要停工数周，费时费力。
1968年，GM提出了著名的"十项指标"，希望找到一种能像计算机一样灵活、又像继电器一样可靠的控制器。1969年， Bedford Associates 公司交付了世界上第一台PLC——MODICON 084。从此，改变生产线只需修改程序，无需重新接线，工业控制进入了软件时代。
💡 有趣的是，PLC的英文全称 Programmable Logic Controller 中的 “Controller” 在早期专利中用的是 “Controller” 而非 “Computer”，正是为了强调它是一台"控制器"而非"计算机"——可靠才是第一要务。
二、PLC是如何工作的？——扫描周期的奥秘
理解PLC的工作原理，关键在于一个词：扫描周期（Scan Cycle）。
2.1 三步循环
PLC不像人脑那样"随时响应"，它采用周期性扫描的工作方式，每个扫描周期包含三个阶段：
- 1 输入采样阶段：PLC读取所有输入端子的状态（按钮是否按下、传感器是否触发），并将结果存入"输入映像寄存器"。此时外部信号的变化不会被立即响应。
- 2 程序执行阶段：PLC按照用户编写的程序，从上到下、从左到右逐条执行，结合输入映像寄存器和内部状态进行逻辑运算，结果写入"输出映像寄存器"。
- 3 输出刷新阶段：PLC将输出映像寄存器的内容送到输出端子，驱动接触器、电磁阀等执行机构动作。然后进入下一个扫描周期。
2.2 扫描周期有多快？
现代PLC的扫描周期通常在1~50毫秒之间，也就是说，PLC每秒可以完整执行几十到几百次"读取-运算-输出"的循环。对于大多数工业过程（如温度控制、流水线节拍），这个速度绰绰有余。
⚠️ 但要注意：如果程序写得过长或过于复杂，扫描周期会变长，可能导致对快速信号的响应延迟。因此PLC编程讲究"精简高效"。

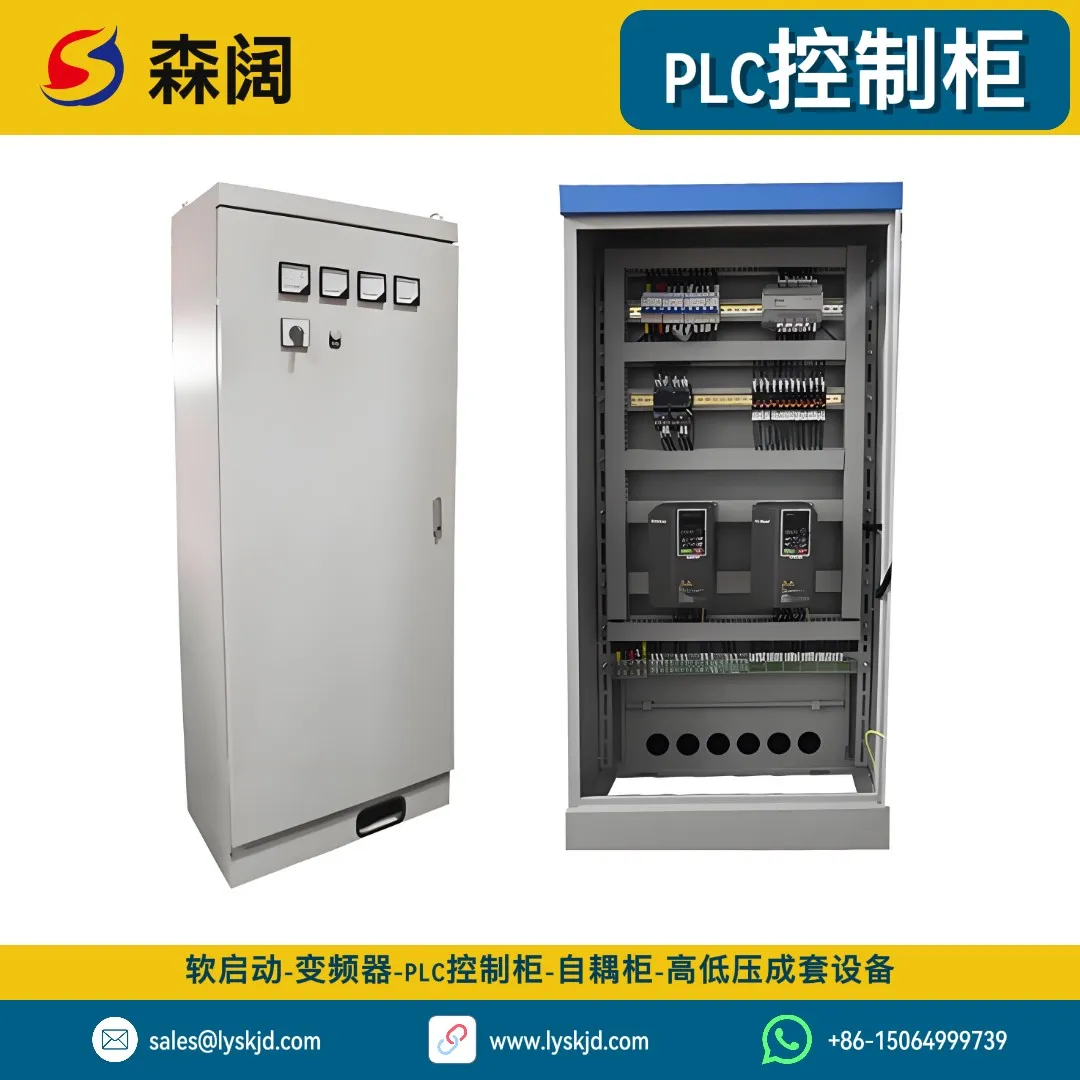

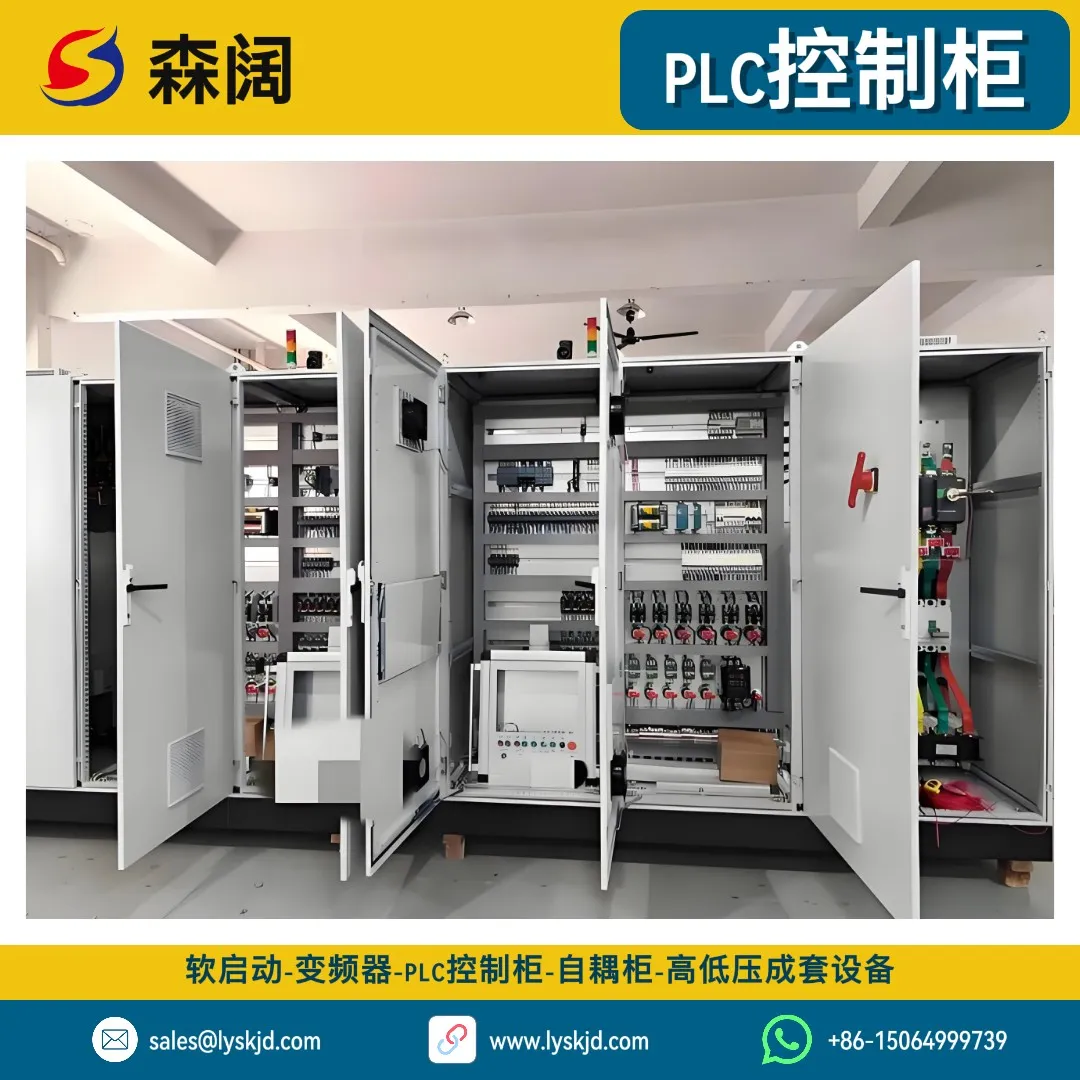

三、拆开PLC控制柜：里面都有什么？
一台完整的PLC控制柜，从外到内主要由以下几部分组成：
3.1 PLC主机（CPU模块）
这是控制柜的"大脑核心"，负责存储程序、执行运算、调度通信。不同档次的CPU扫描速度、程序容量、指令集差异很大：
| CPU档次 | 扫描周期 | 程序容量 | 典型应用 |
|---|---|---|---|
| 小型 | 0.5~2ms | 几KB~几十KB | 单机设备、小型产线 |
| 中型 | 0.1~0.5ms | 几十KB~几百KB | 中型产线、过程控制 |
| 大型 | <0.1ms | 几百KB~几MB | 大型工厂、分布式系统 |

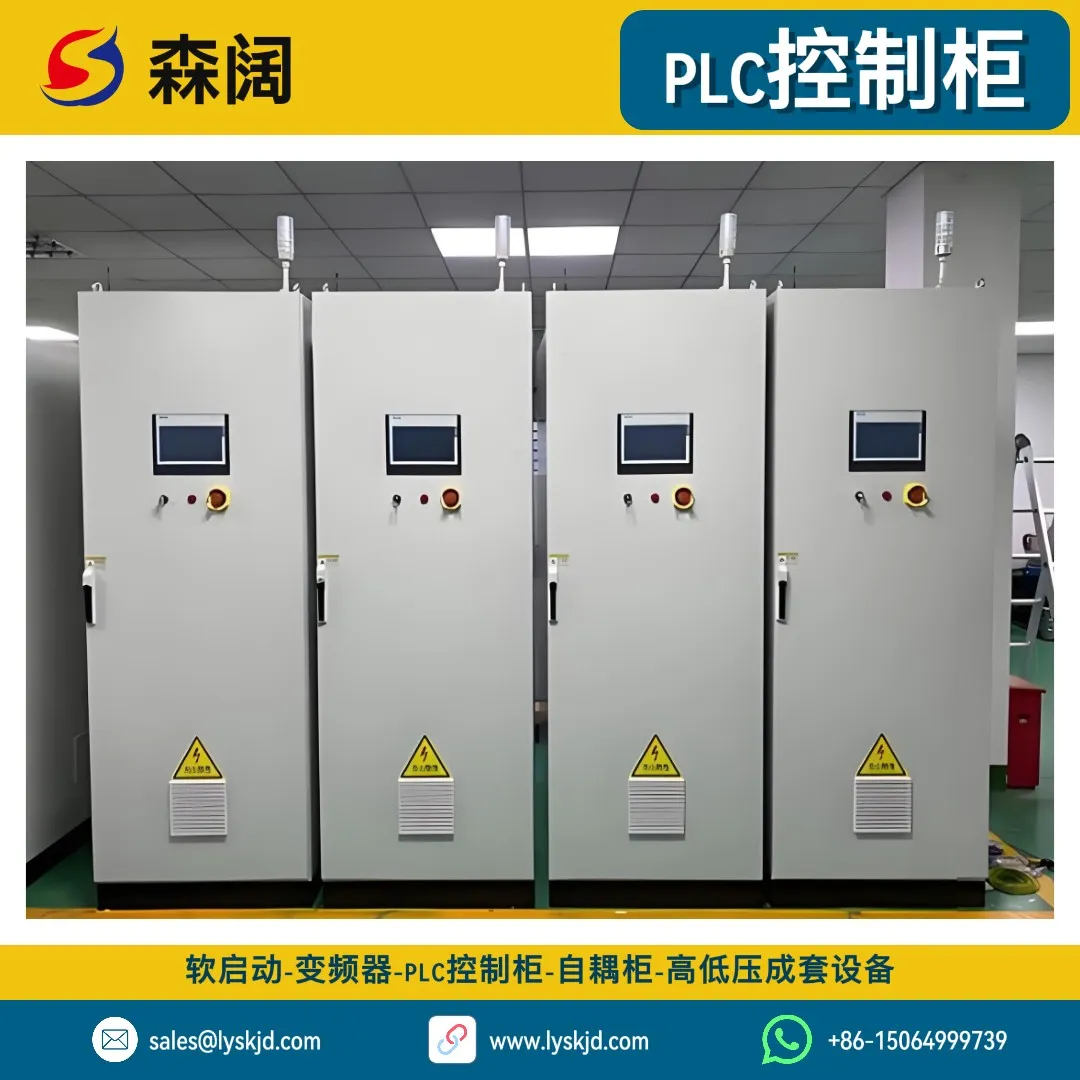

3.2 I/O模块——PLC的"眼睛"和"手"
I/O（输入/输出）模块是PLC与现场设备沟通的桥梁：
- 数字量输入（DI）：接收按钮、限位开关、接近开关的通断信号
- 数字量输出（DO）：驱动接触器、继电器、电磁阀、指示灯
- 模拟量输入（AI）：采集温度、压力、流量、液位等连续变化的信号（4-20mA/0-10V）
- 模拟量输出（AO）：输出连续控制信号，如给变频器发送转速指令
3.3 通信模块——让设备"对话"
现代工业讲究"组网"，PLC通过通信模块与上位机、变频器、触摸屏等设备交换数据。常见协议包括：
- Modbus RTU/TCP：最通用的工业协议，几乎所有设备都支持
- Profibus/Profinet：西门子生态的主流协议
- 以太网：用于远程监控和大数据采集
关于通信组网在智能配电系统中的应用，可参考智能配电系统在工业领域的应用与发展。
3.4 HMI人机界面——人与机器的窗口
HMI（Human-Machine Interface）通常是彩色触摸屏，实时显示工艺流程图、运行参数、报警信息，操作员可以在屏幕上启停设备、修改参数。它让复杂的控制系统变得"可视化"。

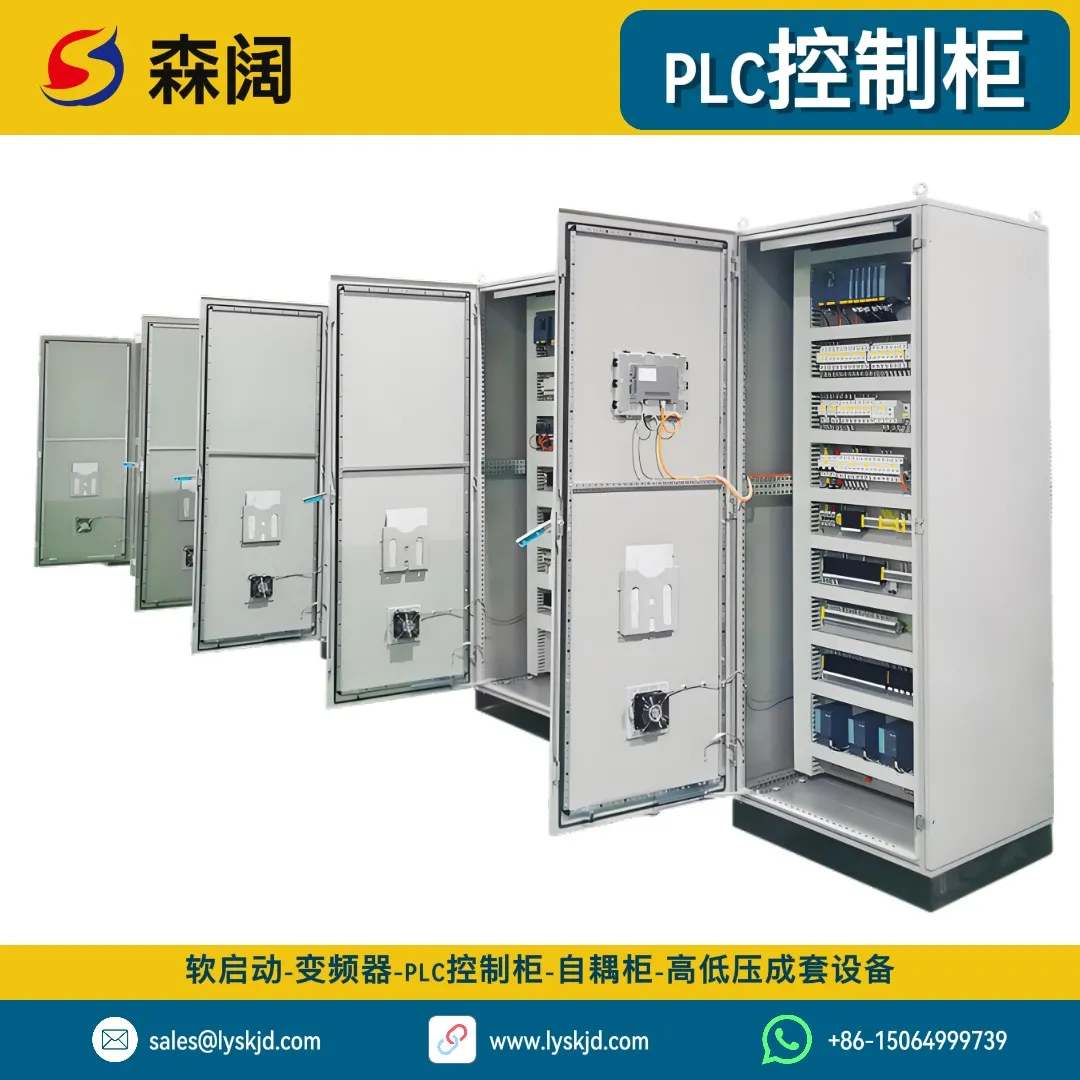

3.5 电气控制元件
柜内还配备了断路器、接触器、热继电器、开关电源等电气元件，用于主回路的通断、保护与隔离。这些元件的选型方法，可参考工业低压配电柜选型指南与应用实践。
四、PLC用什么语言编程？——IEC 61131-3五种语言
很多人以为PLC编程很难，其实国际标准IEC 61131-3定义了五种编程语言，各有特点，总有一款适合你：
4.1 梯形图（LD）——电工的最爱
梯形图长得像继电器控制电路图，左右两条竖线像"梯子"的两侧，中间是触点和线圈。它直观、易懂，是最常用的PLC编程语言，尤其受电气工程师欢迎。
| 启动按钮 停止按钮 线圈 |
|----[ ]--------[/]-------------( )---|
| | |
| 自锁触点 |
|----[ ]------------------------------|
4.2 功能块图（FBD）——搭积木式编程
FBD用"功能块"像搭积木一样组合逻辑，每个块完成一个功能（如定时、计数、PID），输出可以连接到其他块的输入。适合复杂逻辑的模块化设计。
4.3 顺序功能图（SFC）——流程图思维
SFC用"步"和"转换"描述工艺流程，特别适合顺序控制场景（如灌装线：进瓶→灌装→封口→出瓶）。
4.4 指令表（IL）——PLC的"汇编语言"
IL类似汇编语言，用文本指令编写，执行效率高但可读性差，现在已较少使用。
4.5 结构化文本（ST）——像写C语言
ST是高级文本语言，支持IF/THEN、FOR循环、函数调用，适合复杂算法和数据处理，越来越受到年轻工程师青睐。
💡 实际项目中，工程师通常会混合使用多种语言：主逻辑用梯形图，复杂运算用结构化文本，流程控制用顺序功能图，各取所长。

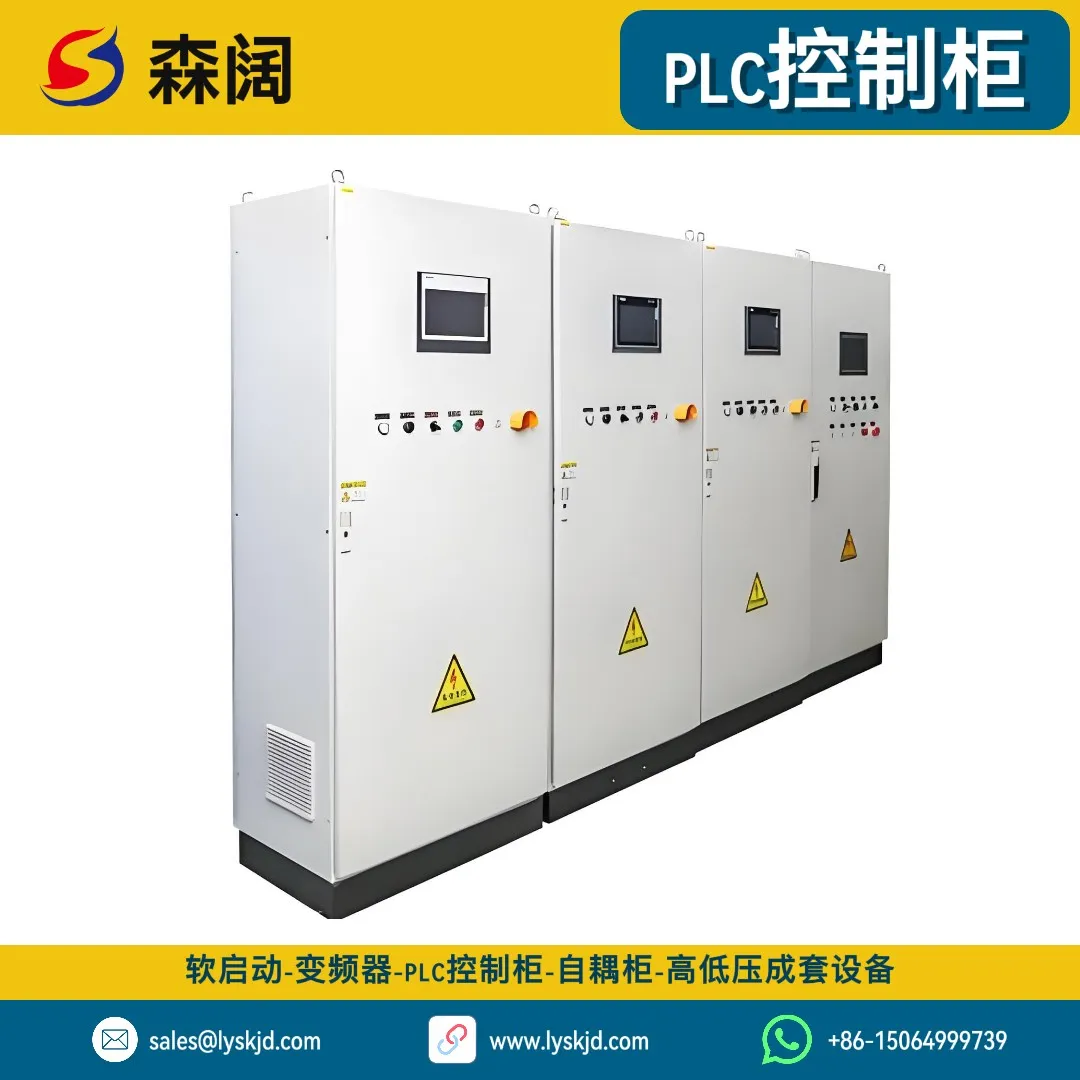

五、PLC能做什么？——五大应用场景
5.1 生产线自动化
这是PLC最经典的战场。从食品灌装到汽车装配，PLC控制着传送带的启停、机械手的抓取、工位的节拍。一条现代化生产线可能由几十台PLC协同工作，通过工业以太网实现整线联动。
5.2 水处理与环保
污水处理厂的进水泵、曝气风机、加药泵、脱水机，都由PLC按工艺曲线自动调节。配合SCADA上位系统，可实现无人值守运行。PLC还能根据进出水水质实时调整加药量，既保证达标又节省药剂。
5.3 暖通空调（HVAC）
大型商场的中央空调系统，PLC根据回水温度控制冷水机组、冷却塔、水泵的运行台数和转速，实现恒温恒湿的同时大幅节能。这里PLC常与变频器配合，关于变频调速的原理，可参考变频器选型完全指南。
5.4 电力监控
在配电房，PLC采集各回路电压、电流、功率因数，实现负荷监测、无功补偿、故障报警。它与低压配电柜、XL-21动力配电柜配合，构成完整的智能配电系统。
5.5 楼宇与市政
电梯控制、交通信号灯、桥梁照明、景观喷泉……这些我们日常接触的设施，背后都有PLC的身影。它可靠、耐用、可编程，是市政工程的理想选择。
六、PLC vs 继电器 vs 单片机 vs 工控机
初学者常问：既然都是控制设备，为什么工业上偏偏选PLC？我们用一张表说清楚：
| 对比维度 | 继电器控制 | 单片机 | PLC | 工控机 |
|---|---|---|---|---|
| 可靠性 | 中（有触点磨损） | 低（需自行设计抗干扰） | 高（工业级设计） | 中（有风扇硬盘） |
| 灵活性 | 差（改线才能改逻辑） | 高（改程序即可） | 高（改程序即可） | 最高 |
| 开发难度 | 低 | 高（需硬件+软件） | 中（梯形图易学） | 高（需编程） |
| 成本 | 低（简单逻辑） | 最低 | 中 | 高 |
| 适用规模 | 简单逻辑 | 小批量产品 | 中大规模工业 | 复杂数据处理 |
| 维护性 | 差 | 差 | 好（有诊断功能） | 中 |
一句话总结：继电器适合简单固定逻辑，单片机适合批量低成本产品，工控机适合复杂数据运算，而PLC是工业现场控制的最佳平衡点——可靠、灵活、易学、易维护。
七、PLC如何与变频器、软启动器协同？
在实际工程中，PLC很少"单打独斗"，它通常作为上位控制器，指挥变频器、软启动器等设备工作：

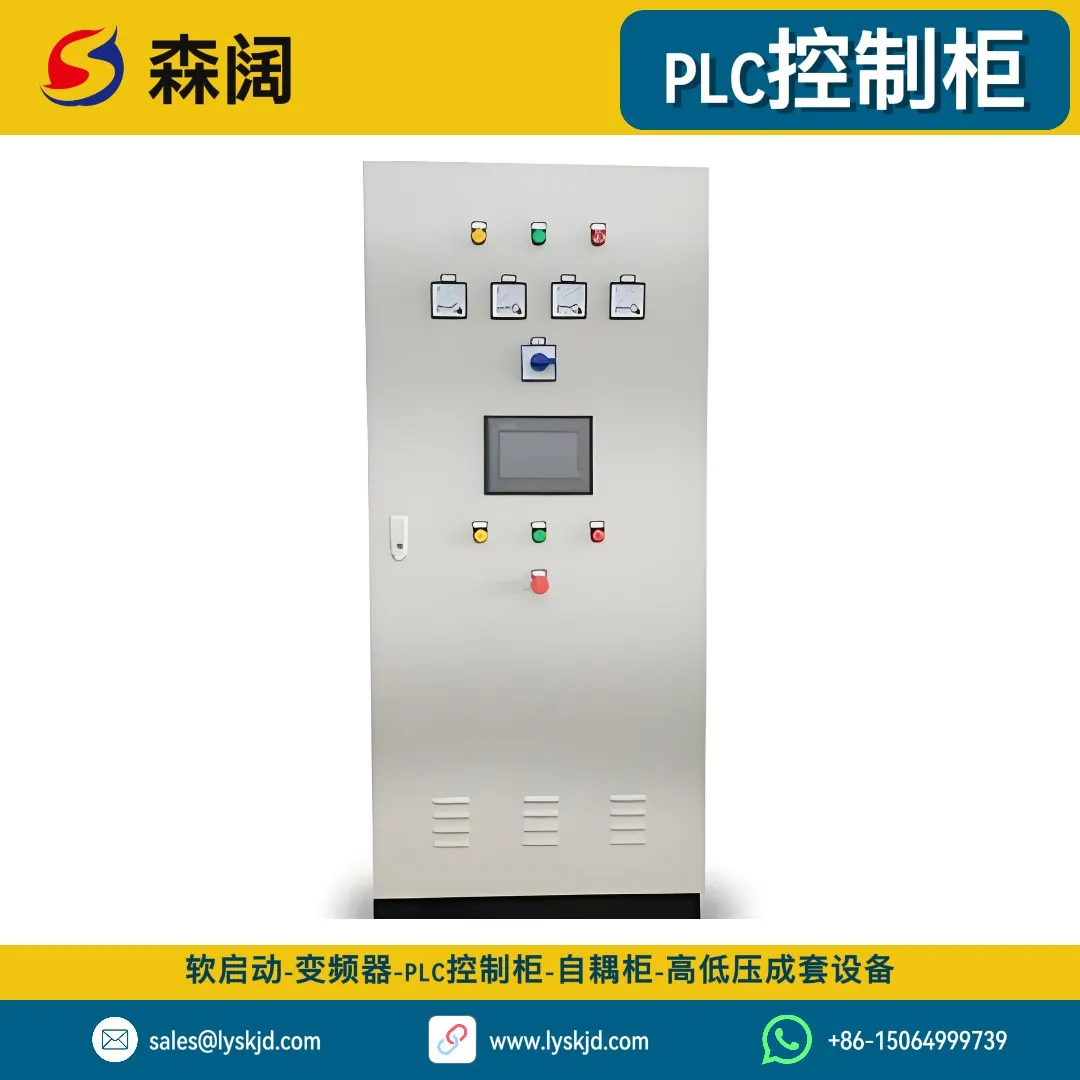

7.1 PLC + 变频器
PLC通过模拟量信号（0-10V/4-20mA）或通信（Modbus/Profinet）向变频控制柜发送转速指令，变频器据此调节电机转速。同时，PLC读取变频器的运行电流、故障代码，实现闭环控制与联锁保护。
典型应用：恒压供水系统中，PLC根据压力传感器反馈，PID运算后输出频率指令给变频器，实现水压恒定。详细原理可参考变频器如何实现恒压供水：原理与实践。
7.2 PLC + 软启动器
对于不需要调速、只需平稳启动的大功率电机，PLC控制在线软启动器的启停，并接收其运行/故障状态信号。软启动器的选型方法，可参考软启动器选型完全指南。
7.3 PLC + 配电柜
PLC控制柜本身需要稳定的电源，通常由低压配电柜或XL-21配电柜供电。三者构成"配电—控制—驱动"的完整层次，是工业电气系统的标准架构。

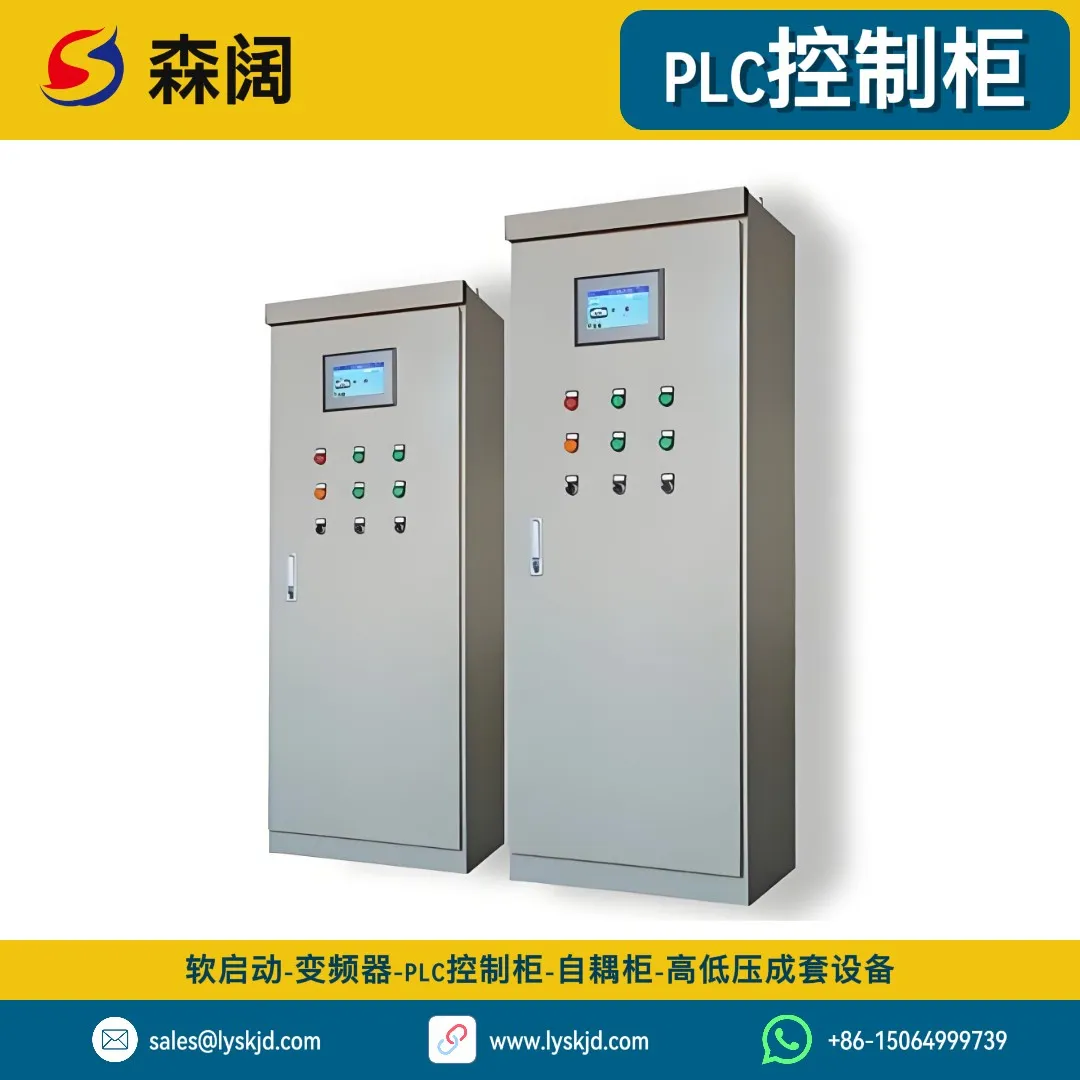

八、PLC控制柜选型要点
如果你正在考虑采购一台PLC控制柜，请重点关注以下几点：
8.1 I/O点数——留足余量
统计现场所有数字量输入/输出、模拟量输入/输出点数，并预留15%~20%的扩展余量。产线后续可能增加检测工位或执行机构，没有余量就只能换CPU或加机架，成本更高。
8.2 CPU性能——匹配工艺
简单逻辑选小型CPU即可；涉及PID闭环、高速计数、运动控制时，需选中高档CPU。不必盲目追求高性能，够用就好。
8.3 通信需求——面向集成
明确是否需要接入SCADA/MES系统、是否需要与变频器/仪表组网。通信协议要提前确认，避免后期"对不上话"。
8.4 防护等级——看环境
洁净控制室选IP20即可；车间粉尘环境选IP54；户外或冲洗环境选IP65及以上。我们的OMNIMECH系列PLC控制柜提供IP54/IP65多种防护等级可选。
8.5 品牌与生态——考虑维护
选PLC品牌时，要考虑企业既有设备体系（同品牌便于备件共享与人员维护）、当地技术支持能力、编程软件的易用性。主流品牌包括西门子、三菱、施耐德、欧姆龙及国产汇川、信捷等。

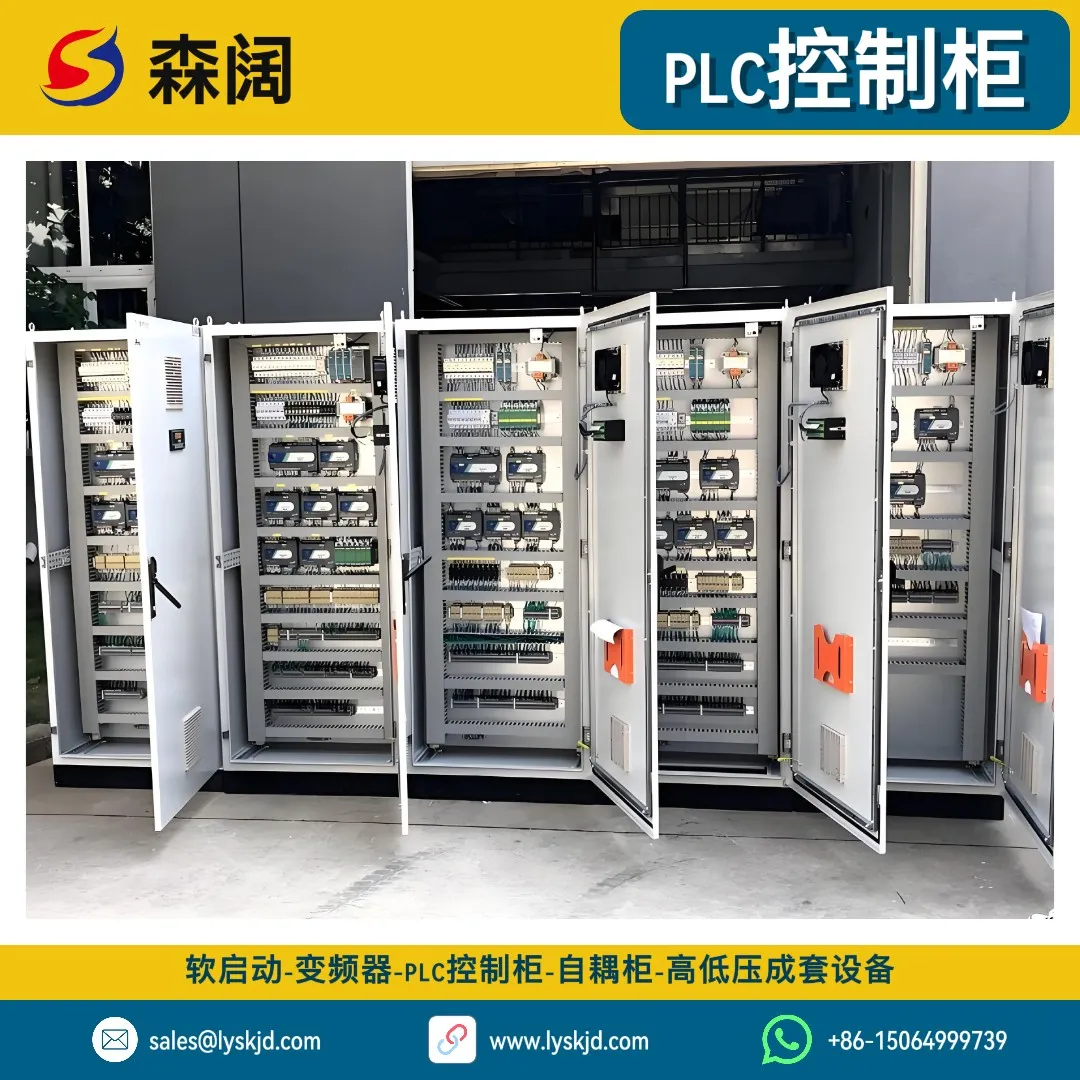

九、PLC的未来：从"孤岛"到"云端"
随着工业4.0和智能制造的推进，PLC本身也在进化：
9.1 边缘计算能力增强
新一代PLC内置Web服务器、数据库接口，可在本地完成数据预处理，减少对云端的依赖，降低延迟。
9.2 与IT系统深度融合
传统PLC是OT（运营技术）世界的产物，现在它正通过OPC UA、MQTT等协议，与IT世界的ERP、MES、云平台打通，实现"IT与OT融合"。
9.3 编程更加开放
基于IEC 61131-3的结构化文本越来越普及，部分厂商还支持Python、C语言编程，降低了IT人才进入工业领域的门槛。
9.4 安全与网络安全
过去PLC多在封闭内网运行，如今联网后面临网络攻击风险。功能安全（SIL）和工业网络安全已成为PLC选型的新维度。
十、结语
PLC控制柜是工业自动化的"大脑"，它用可靠的硬件、灵活的软件和丰富的I/O，把复杂的工艺流程变成一行行可执行的逻辑。从汽车生产线到污水处理厂，从中央空调到电力监控，PLC无处不在地守护着现代工业的运转。
如果你正在规划一个自动化项目，欢迎了解我们的OMNIMECH系列PLC控制柜——支持西门子、三菱、施耐德等多品牌PLC集成，提供从需求调研、程序编写到现场调试的全流程定制服务。同时，我们还能配套提供变频控制柜、低压配电柜、在线软启动器等设备，构建完整的工业自动化解决方案。
📖 延伸阅读
- 想了解电机调速控制？阅读变频器选型完全指南
- 想了解电机启动保护？阅读软启动器选型完全指南
- 想了解配电系统设计？阅读工业低压配电柜选型指南与应用实践
- 想了解智能配电趋势？阅读智能配电系统在工业领域的应用与发展
选对PLC，就是给工业系统装上一个聪明又可靠的大脑。希望本文能帮助你建立对PLC控制系统的完整认知。
